如何测试WLAN性能，是RF通讯工程师的入门技能，接下来教学，一步一步的学会WLAN测试。

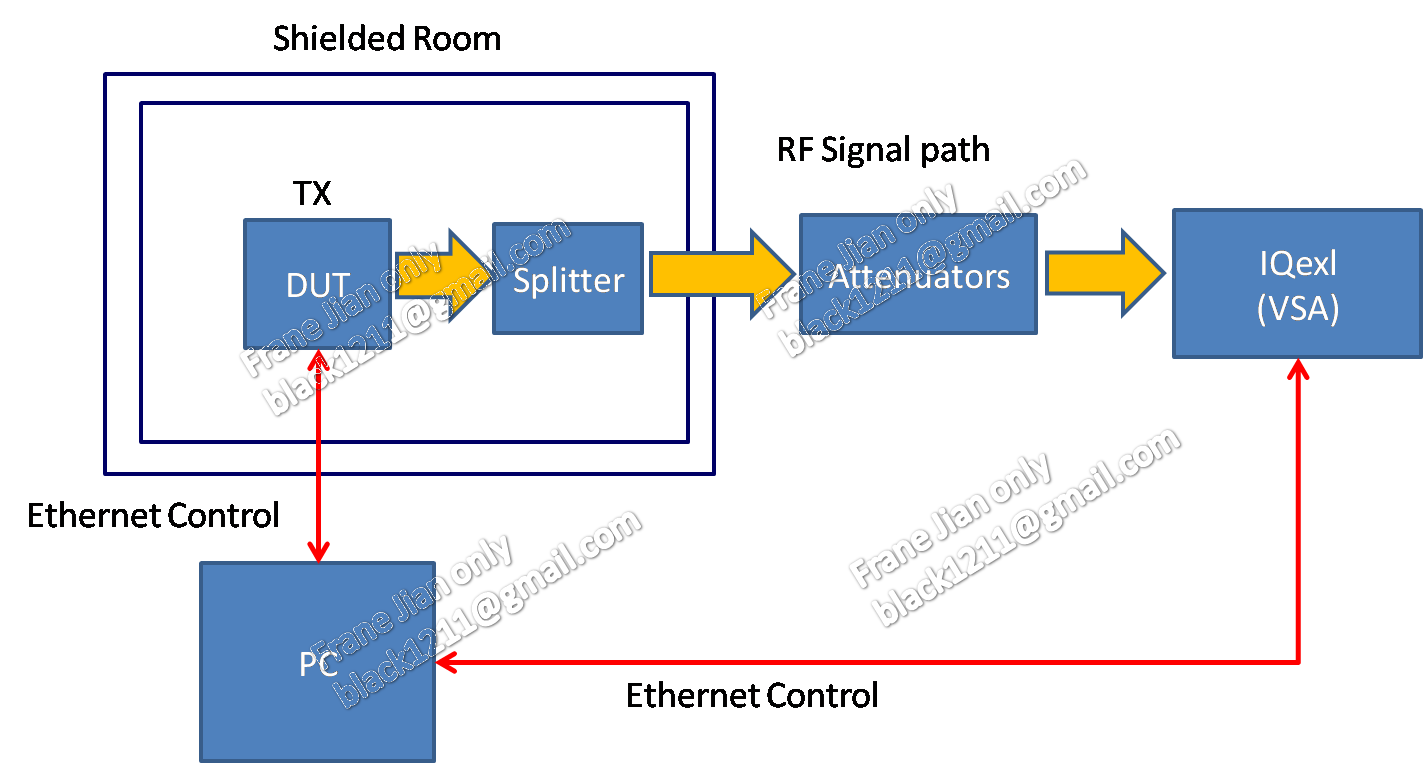

TX的测试硬件架设，如下图所示。
将DUT放置于屏蔽盒里（Shielded Room），接上高频分歧器（Splitter），在接上衰减器（一般使用10dB衰减，以免信号过大，损坏仪器，如果DUT内部电路没有DC block，外部也要在多加DC block），在接上仪器IQexl（LitePoint），

其他细部接线
1.DUT通常要接UART线连接DUT与测试电脑，并使用TeamViewe软件，进入FW启动测试模式。
2.将DUT接上网路线连接测试电脑，使用DUT专用控制软件（这里使用Realtek的MP_tool），去控制DUT的收发射机。（可以利用网络指令打开测试模式，即可省略第一步骤）
3.测试仪器连接网络线到测试电脑。
4.以上需要两条网络线连接测试电脑，如果测试电脑没有两张网络卡，可以利用外接网络路由器（HUB）连接。

TX的测试需要记录下列参数
1.Gain Stage（Dec）：纪录发射功率在DUT上的数值
2.Output Power（dBm）：纪录最大的发射功率
3.EVM（dB）：纪录EVM值，一般IEE802.11的限制如-28dB，一般我们会抓<- 30dB，增加生产测试的margin。
4.Frequency. Offset（ppm）：纪录频率的偏移，如果偏移太多，会造成EVM变差。
5.Carr. Leakage（dB）：纪录发射机的性能指标，这个值越小越好，越小代表发射机设计越好。
6.Mask：在低传输率的请情况下，最大输出功率纪录的值，为不超过MASK的值。

Calibration Path Loss

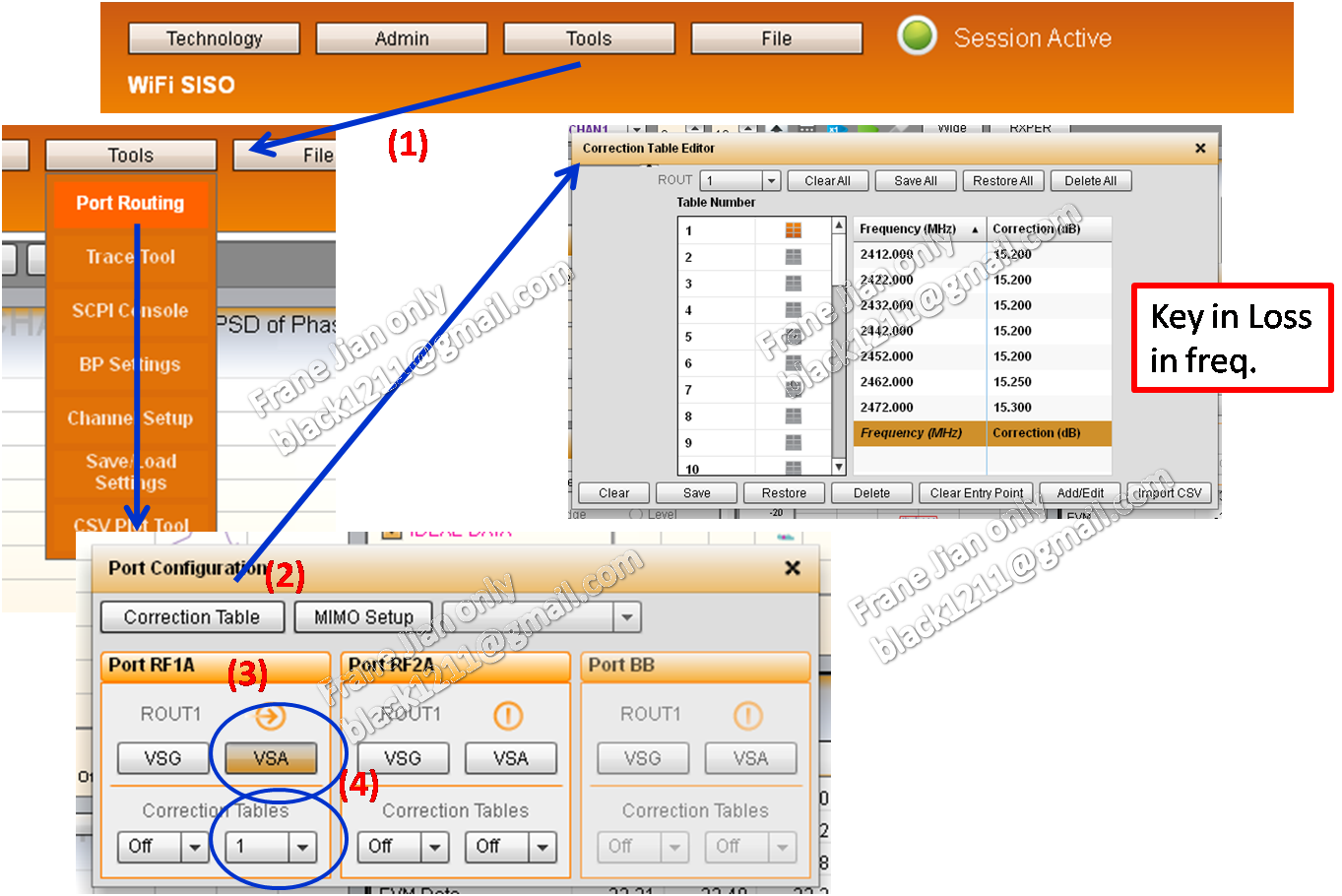

测试之前，要校正整个测试链路，将经过的高频路径的损耗较正为零。步骤如下图LitePoint的仪器控制软件所示。

VSA setting （Setting Increase Mode & open result）

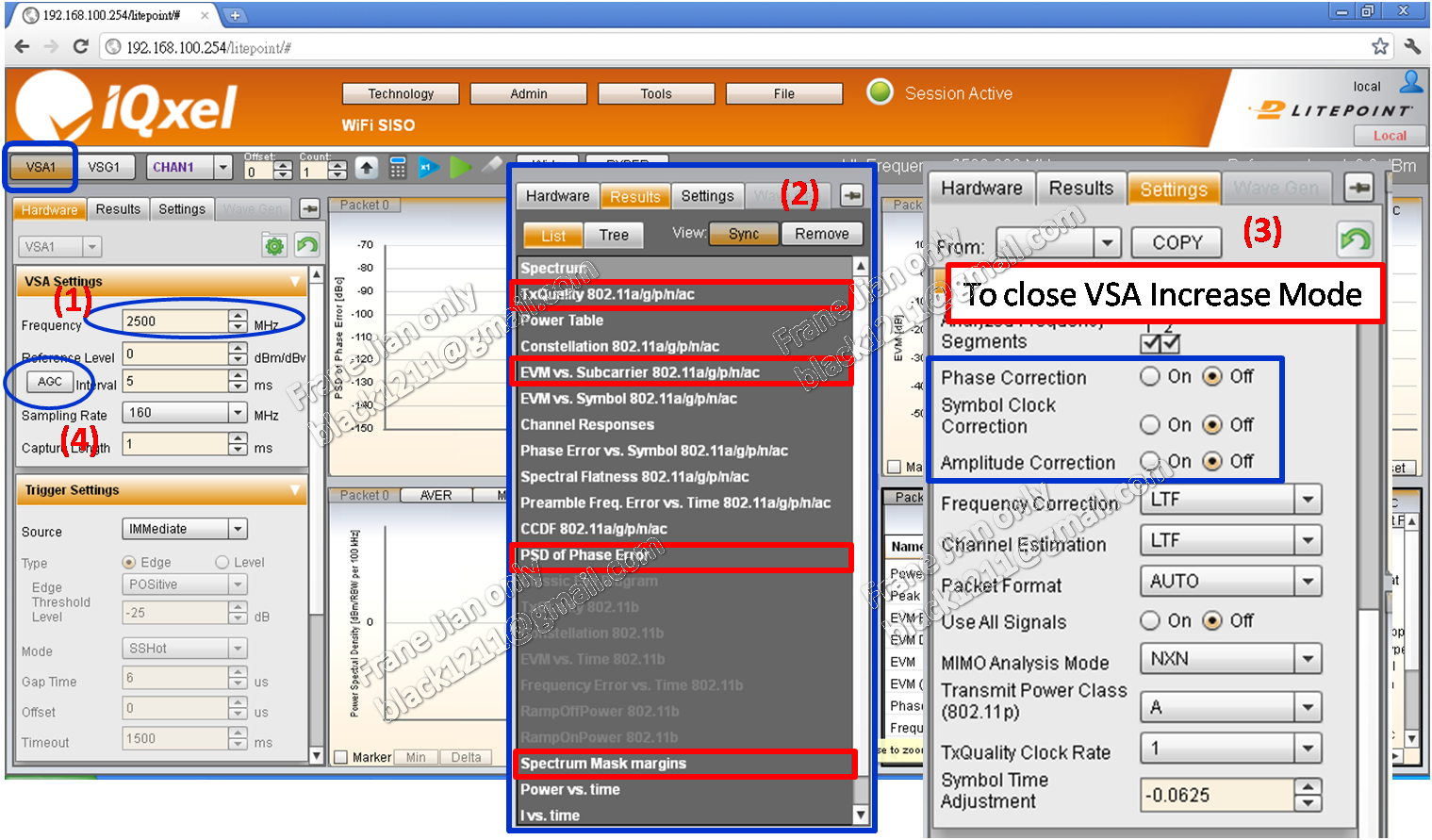

接下来设定LitePoint的仪器控制软件如下图所示。
这个步骤主要是将向量信号分析（VSA）的增强模式关闭，这增强模式是模拟BB对于调变信号的解调增强，由于WLAN是OFDM的调变，加上CODE的方式，将吞吐量加大，OFDM的调变是频率的部分，所以RF的收发机设计的根本，CODE的方式是BB的SW去调整的，所以通常量测发射机的性能，会把有关频率的增强模式关闭，打开时间及符码的增强模式，及Result开启。
一般设定如下
Phase correction–>open
Symbol clock correction–>open
Amplitude correction–>close
Frequency correction–>close
Channel Estimation–>IEEE802.11ac >MCS7 open

增强模式的参考设定如下图所示，或参考下列网址
ref. WLAN信号EVM测试分析

MP_tool Seting

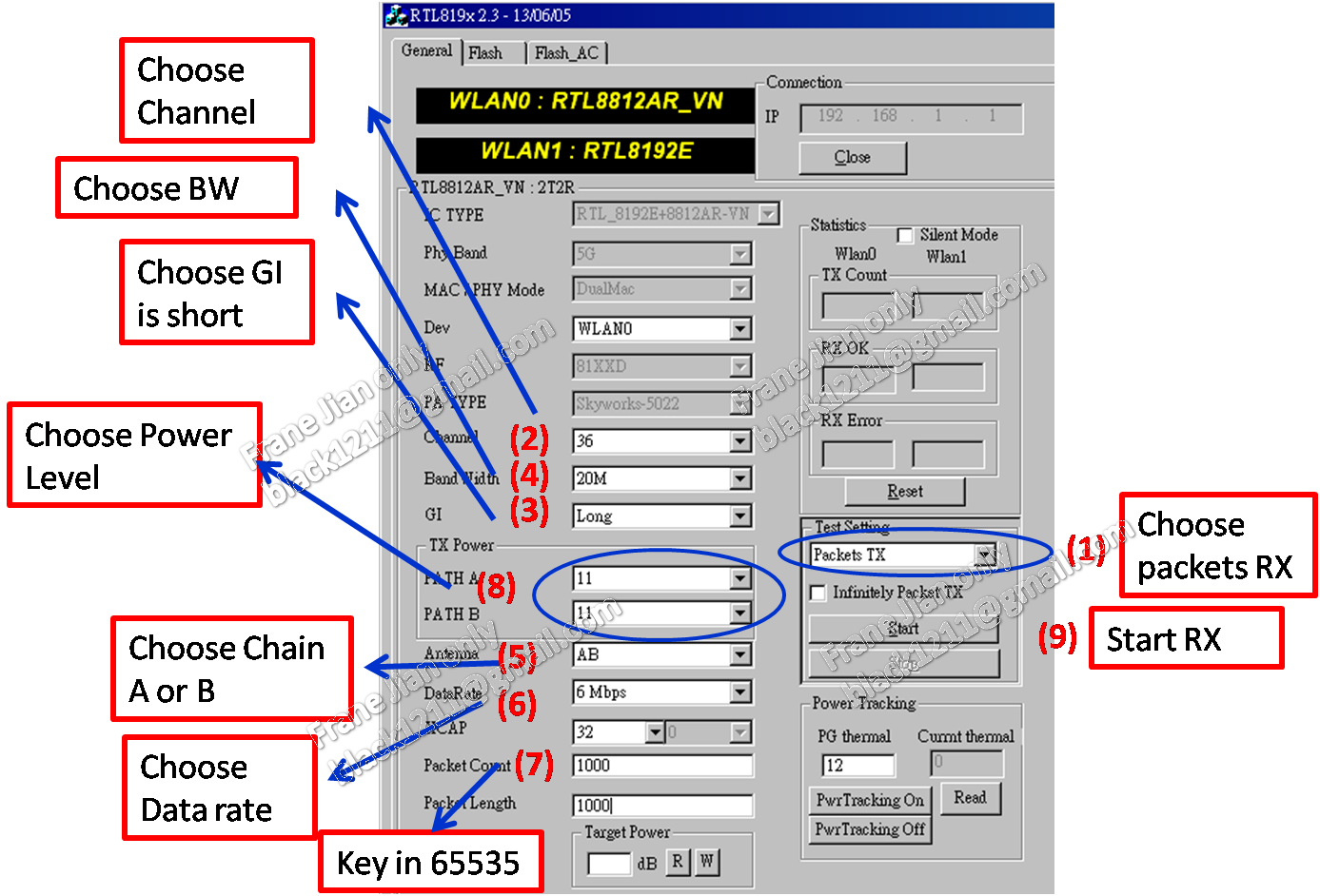

下图为如何设定发射机控制软件，一般在TX模式下可以选择频道、带宽、发射功率、传输率、及Chain...。

TX Control Power and Record

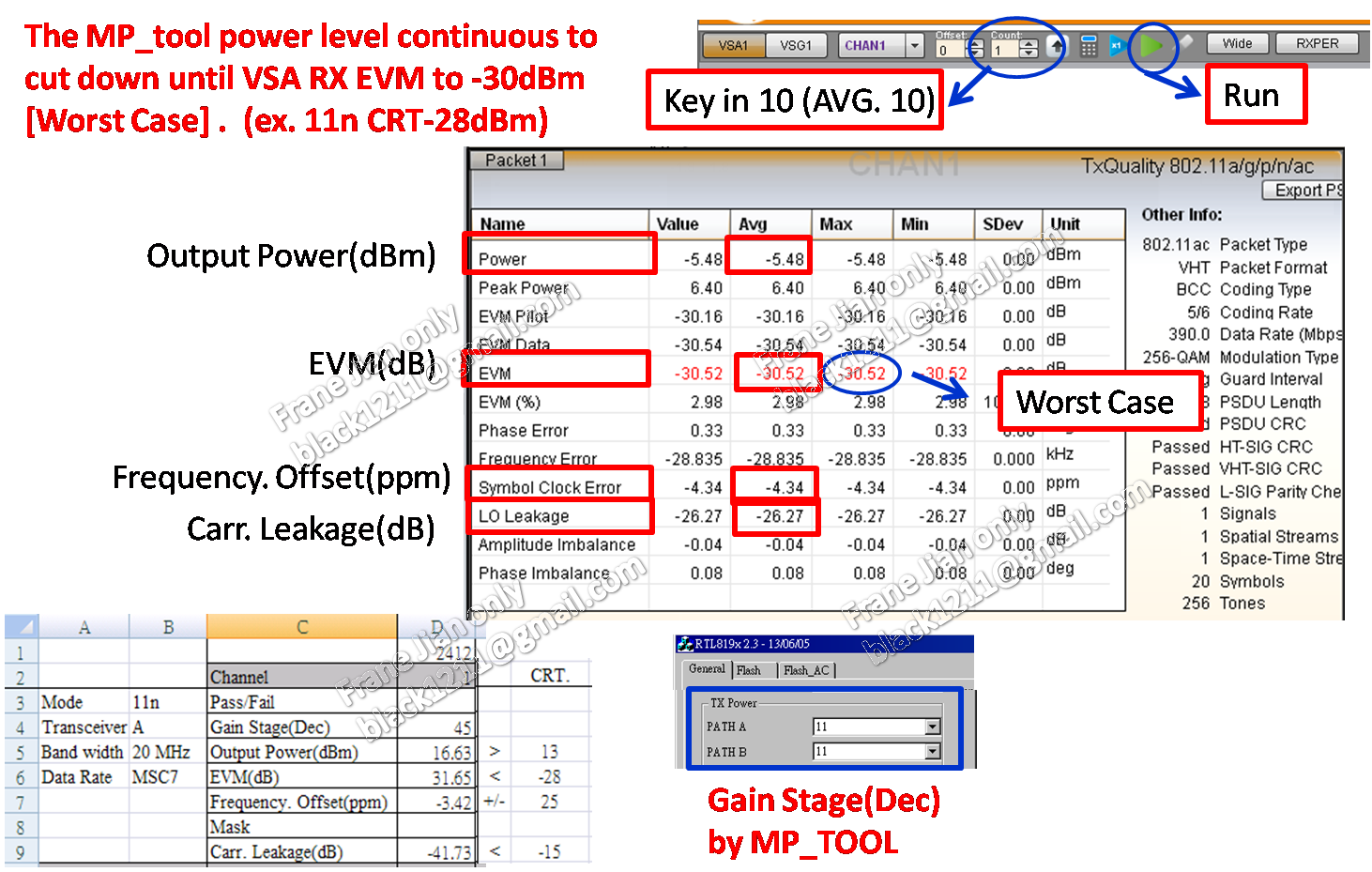

接下来就是控制发射机的发射功率，及设定LitePoint仪器的结果要平均次数，最后记录下列红色圈选的值。

RX的测试数据，其测试不需要变更测试硬件架构

1.收灵敏度（Receiver sensitivity）
2.接收机的动态范围（RX Dynamic range）

收灵敏度（Receiver sensitivity）
VSG Setting

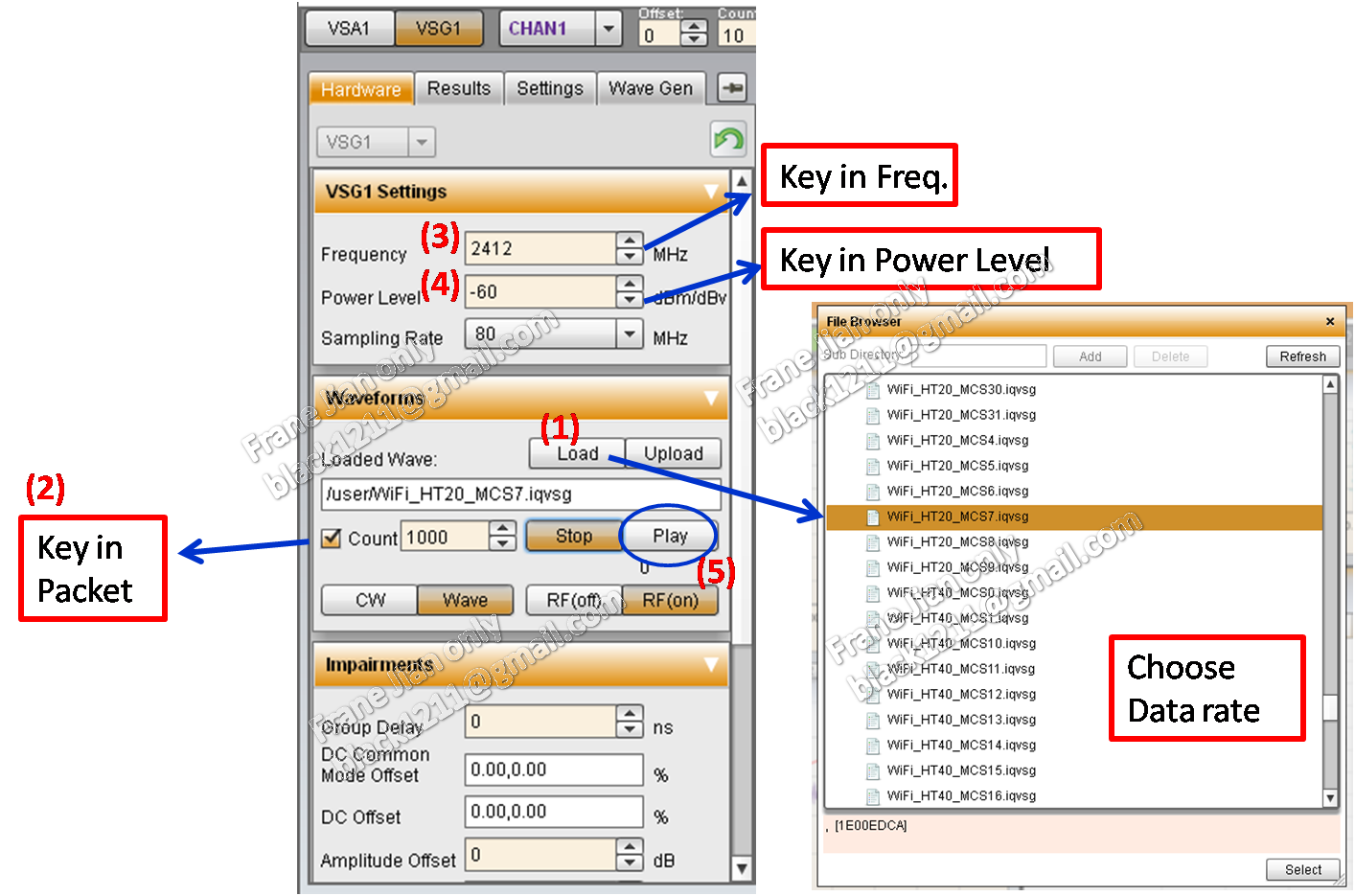

按照下图，设定向量信号产生器。
设定传输可以输入100，之后接收机如果收到100则BER为0%，如果接收到90，则BER为10%，一般IEEE802.11n的规范接收灵敏度的BER要小于10%。

RX MP_Tool Setting

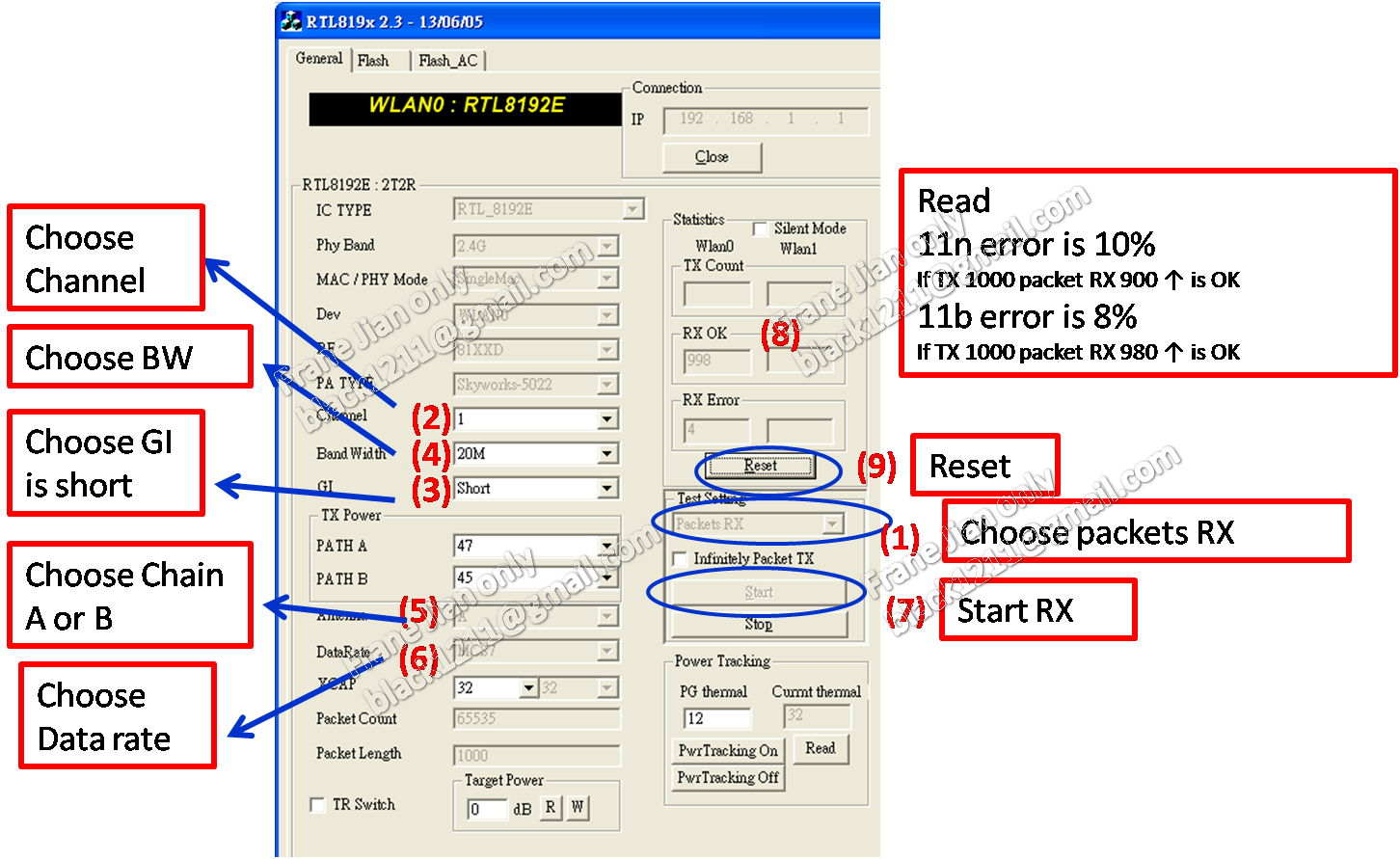

比较先进的控制软件，只需要选择RX模式，并选对频道即完成设定

RX Control Power and Record

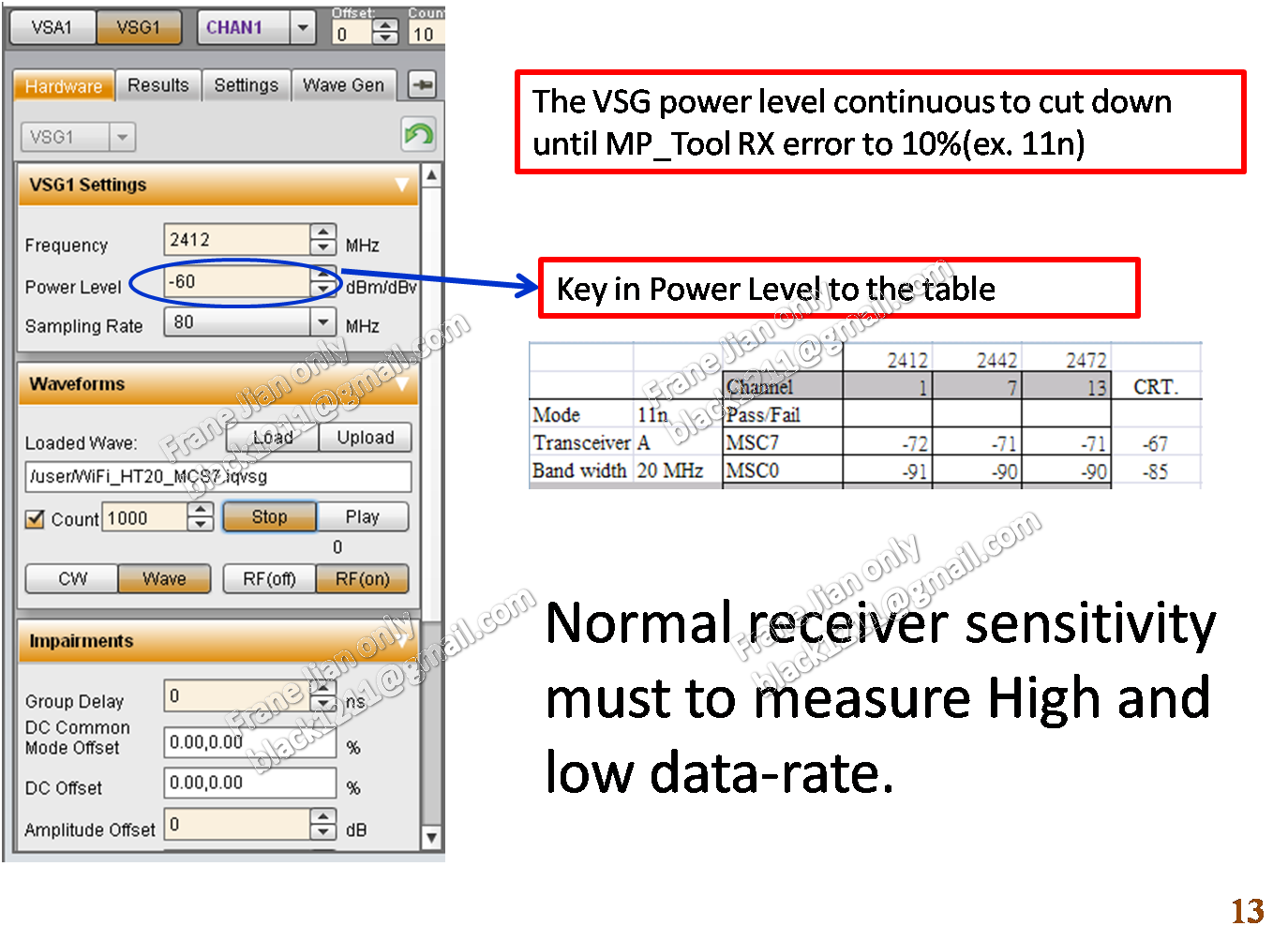

设定VSG的发射功率，在看MP_tool接收到的BER，并记录接收灵敏度。

接收机的动态范围（RX Dynamic range）

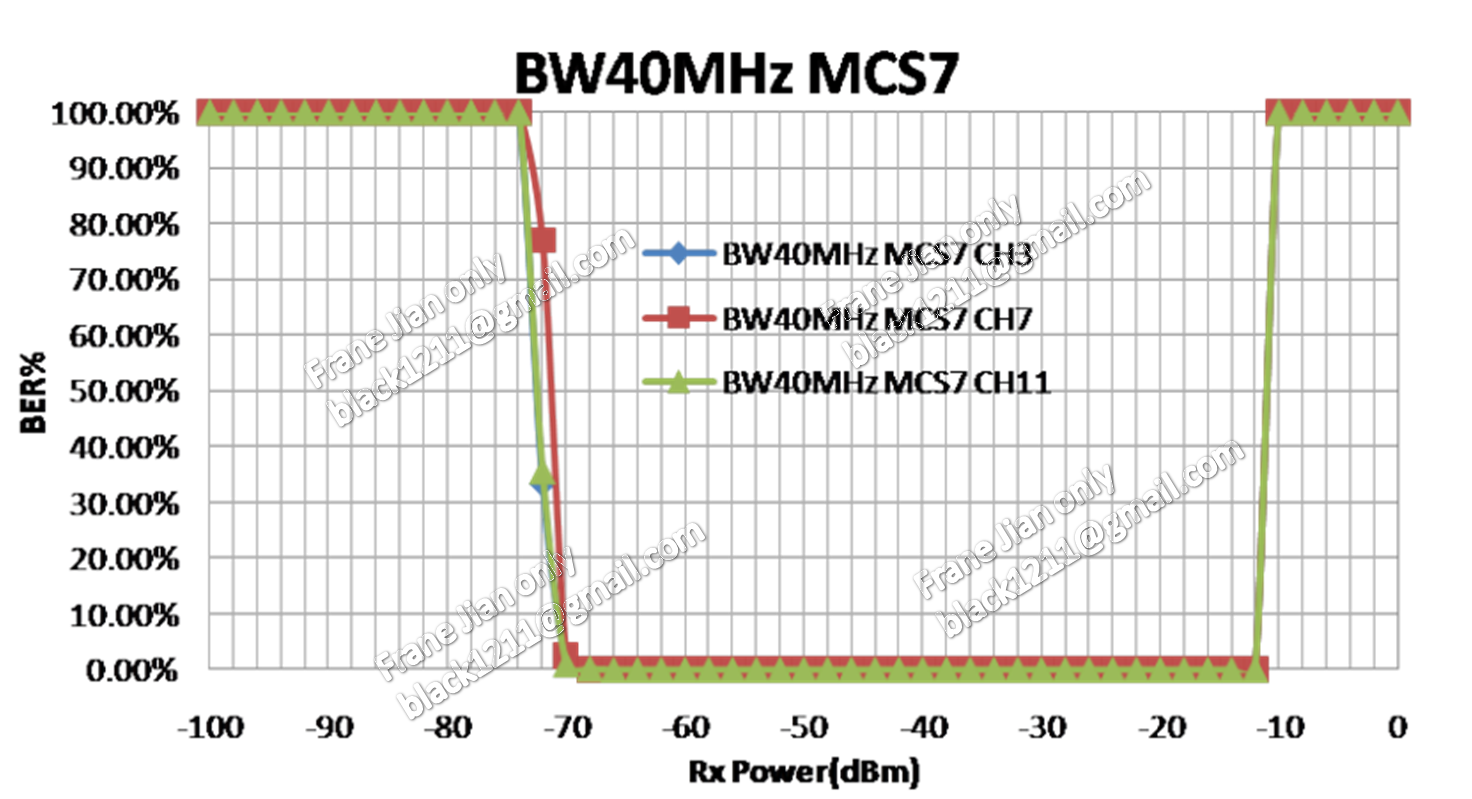

这测试为量测，接收机的TX能量最大及最小可以打多少，接收机，会饱和及低于噪声而接收不到的范围，结果如下图所示。

以上的测试为基本的TX/RX的发射机性能的测试介绍，下面在介绍在完整的WLAN Report还会出现哪些测试。

相位噪声（Phase Noise）

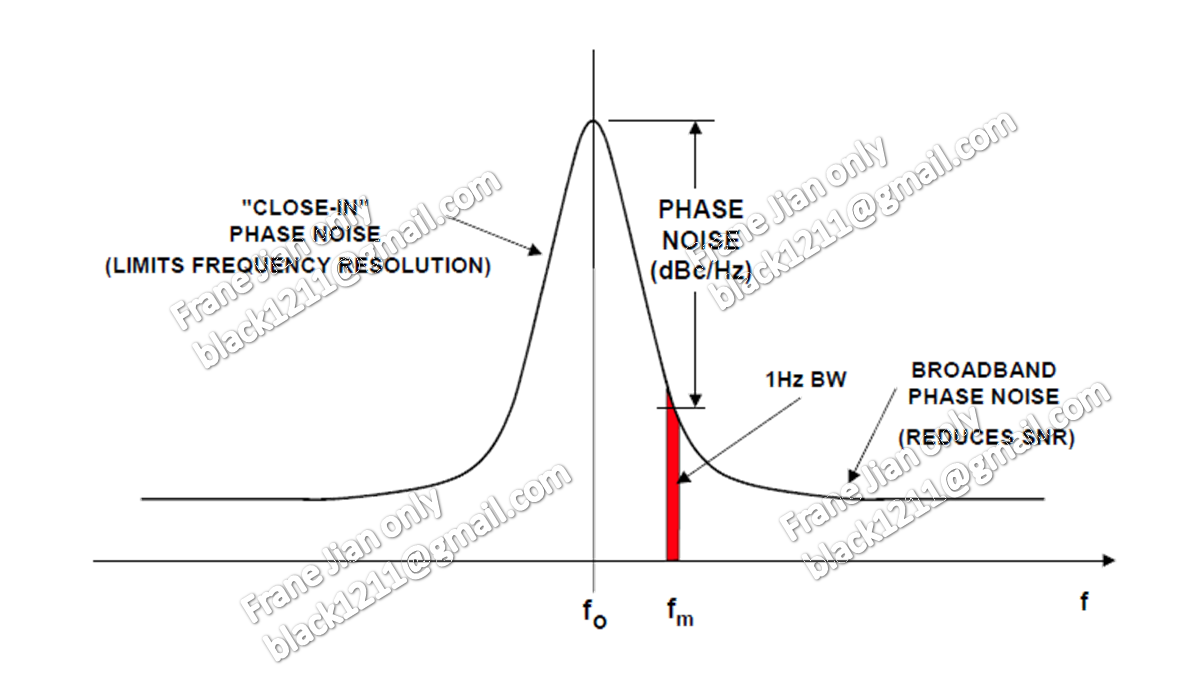

这测试是量测主频率是否准确，另外也可以量测出本地政荡器（LO）的频谱是否够窄（频率纯度是否够），因为真实世界的震荡器，在频率轴会有能量的高斯分布，如果能够振荡器的带宽越小，收发机的性能会越好。

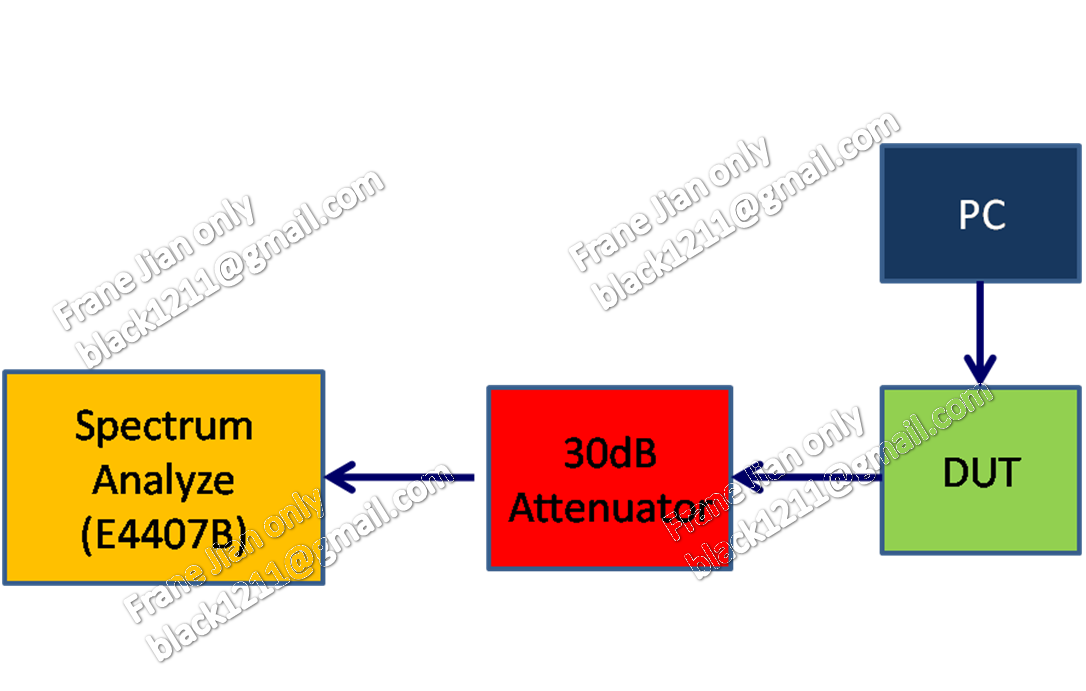

测试架构如下图所示。
其中一定要加至少30dB的衰减器，以免发射信号打坏频谱分析仪。

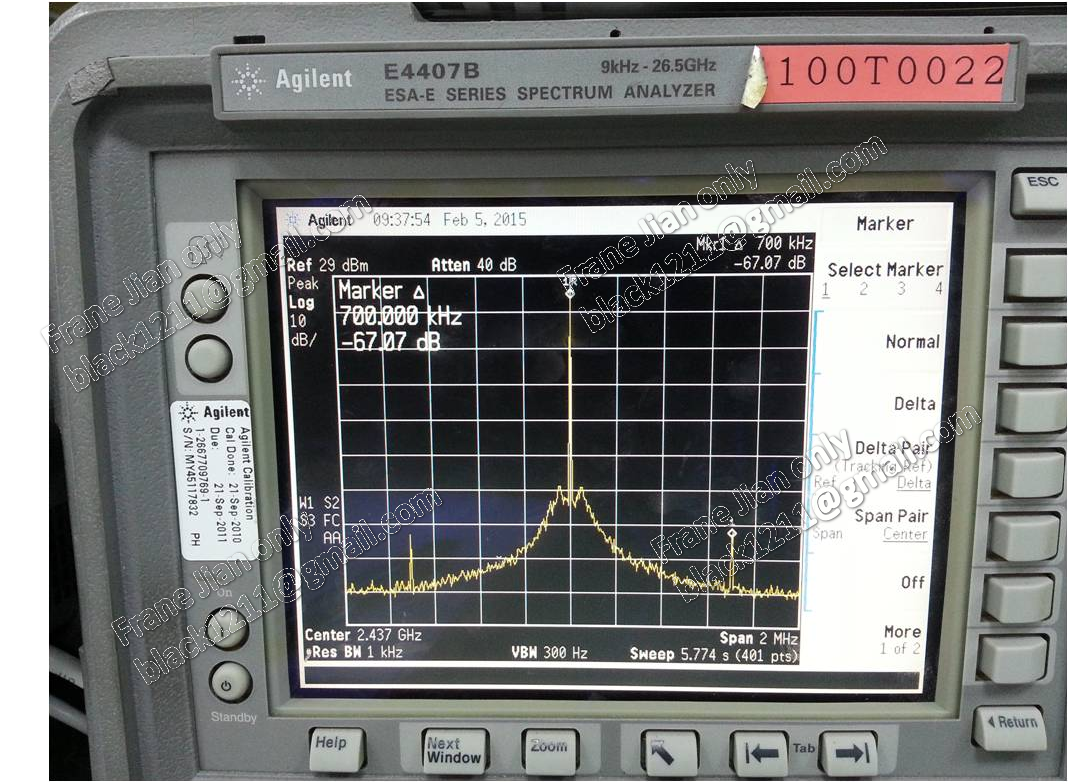

频谱分析仪调整RBW=1KHz，在利用下列公式，就可以得到等效RBW=1Hz的相位噪声。
如果Noise floor太大也可以试着调整VBW

量测来说就是纪录中心频率Fm的输出功率减Fo的输出功率再减单位值取对数（1kHz）=-30dB，公式如下。
Phase Noise (dBc/Hz) =Pout(fm)-Pout(fo)- [10*log(1kHz/1Hz)]
10*log(1kHz/1Hz) = 30dB

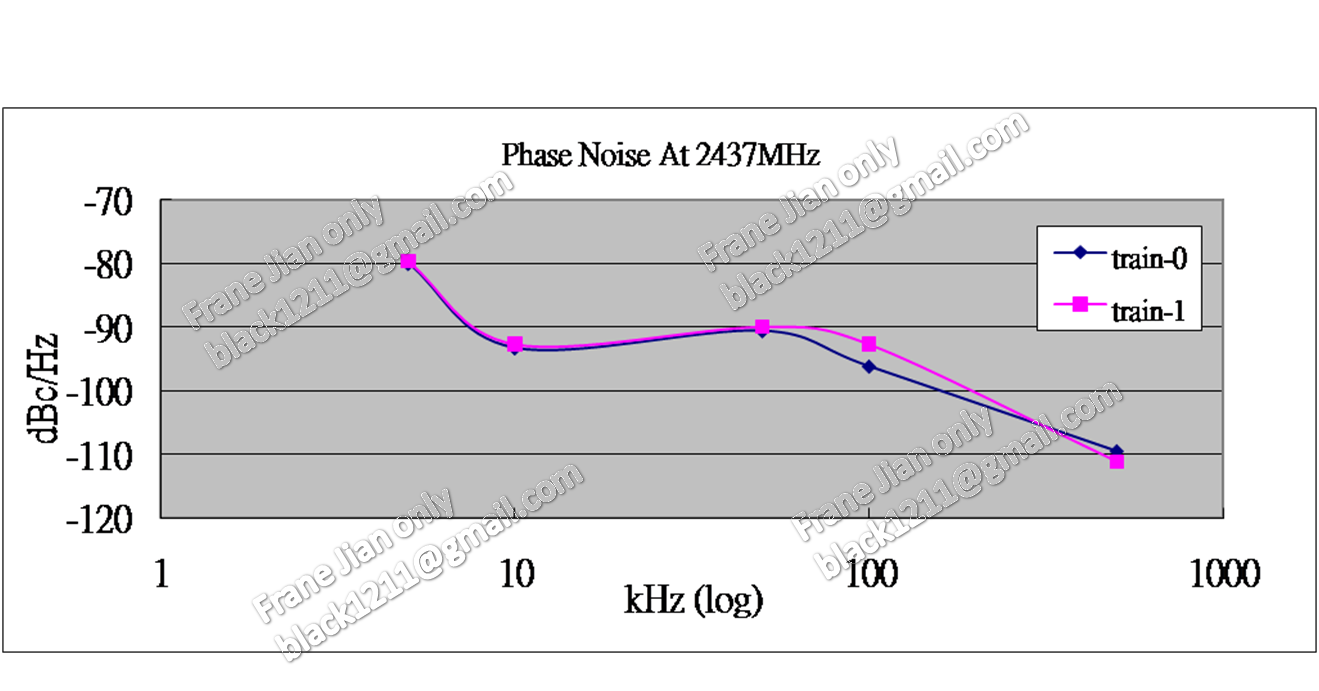

再将测试的结果，画成下图。

吞吐量测试（Throughput） & 电源消耗（Power Consumption）

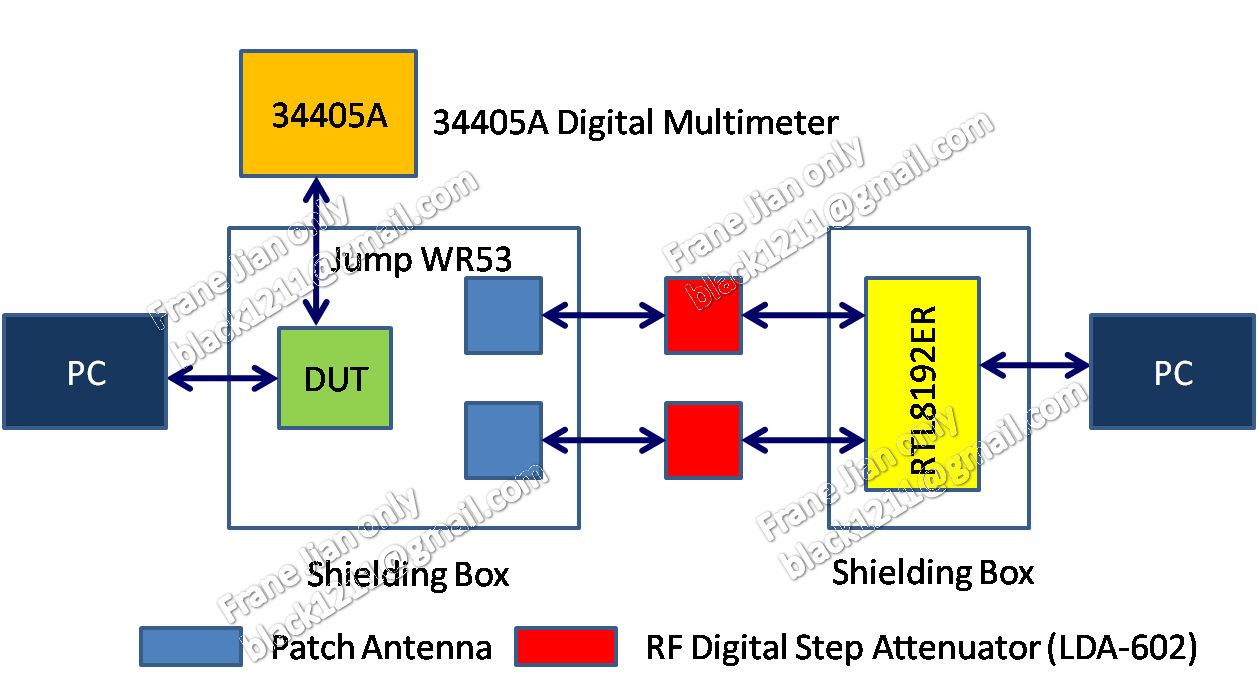

测试接线图下图所示，在测试吞吐量时，可以顺便纪录电源消耗。

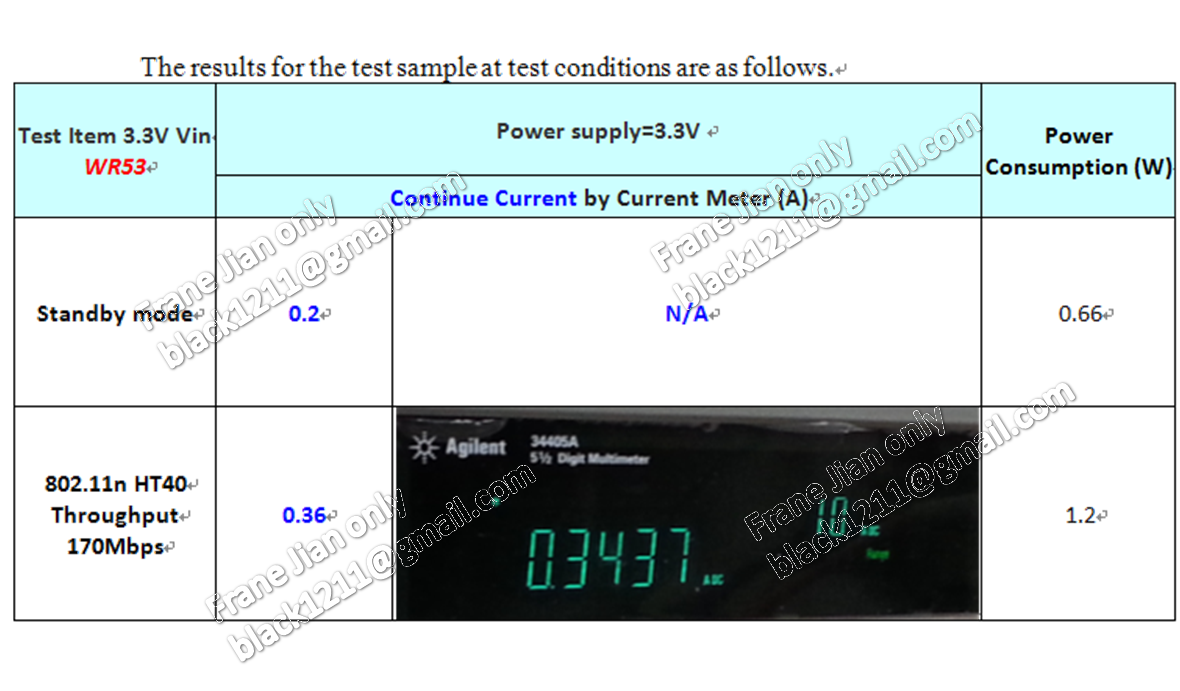

一般电源消耗测试，致少要记录两种值
1.待机模式
2.全负载模式（最高数据传输率的吞吐量）
3.有时间可以测不同的传输率的消耗功率

吞吐量测试（Throughput），接线图就如上面一样，主要使用免费软件iperf去测试，需要两台电脑，分别设定为AP mode及Client mode。
在作系统内置的CMD下输入下列指令。
AP mode
iperf -c 192.168.1.10 -w10m -165535 -P8 -t20
Client Mode
iperf –s

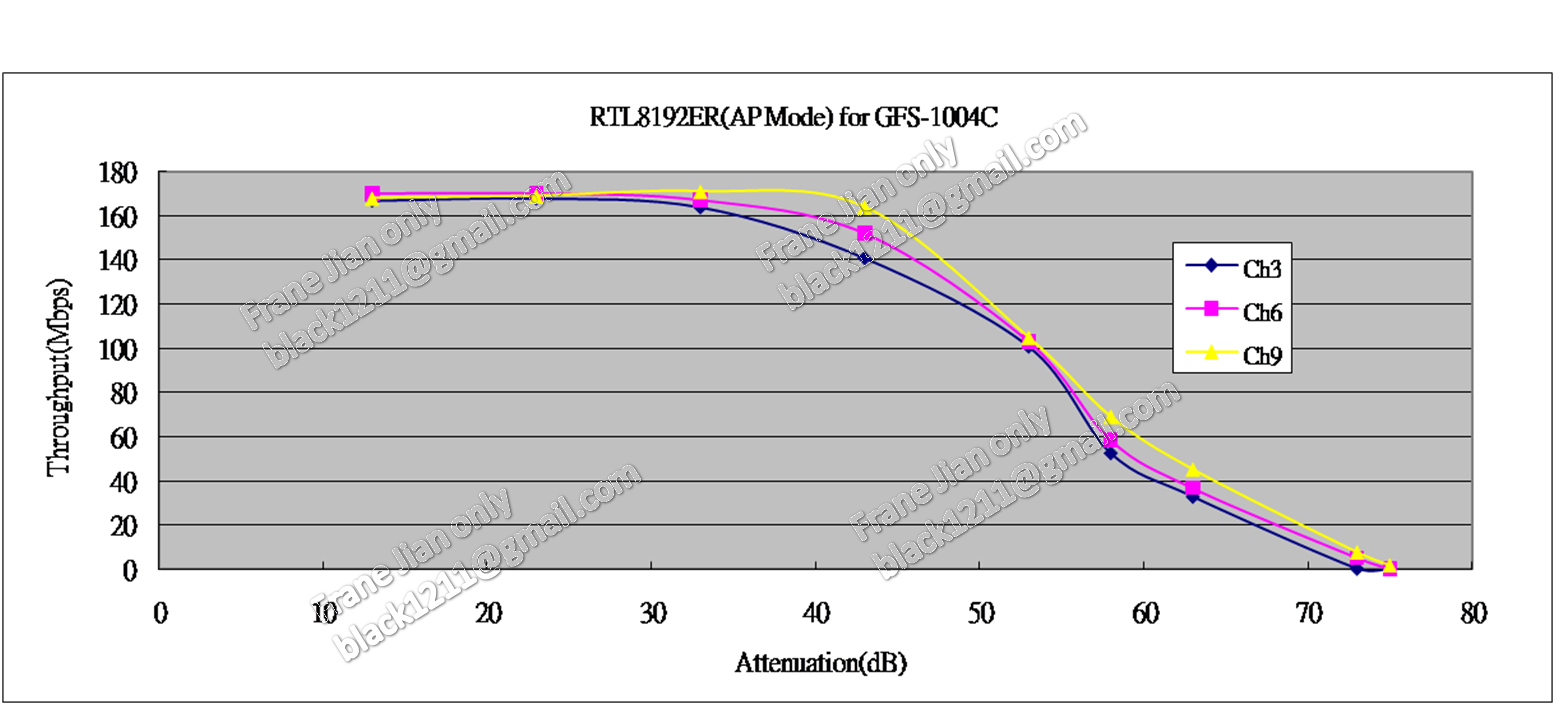

纪录各衰减量的吞吐量，并制作成下图。
