基于EPC的lab搭建：
环境: Cisco UCS
节点： MME SAEGW ,SAEGWU,SAEGWU(Standby)
搭建方式： Design设计 VM搭建 配置节点 （基础接口配置和service方面的配置）打call测试
Design设计：

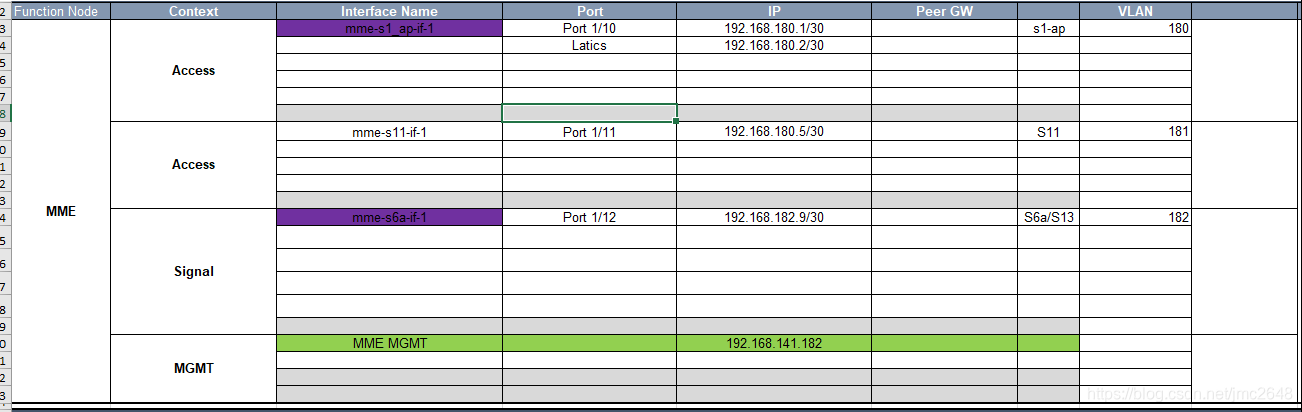

MME 部分：

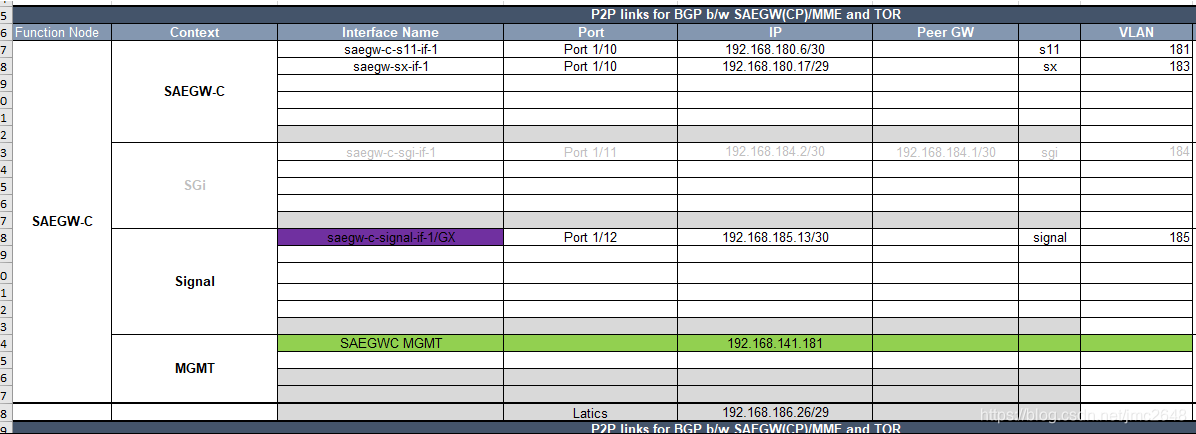

SAEGWC

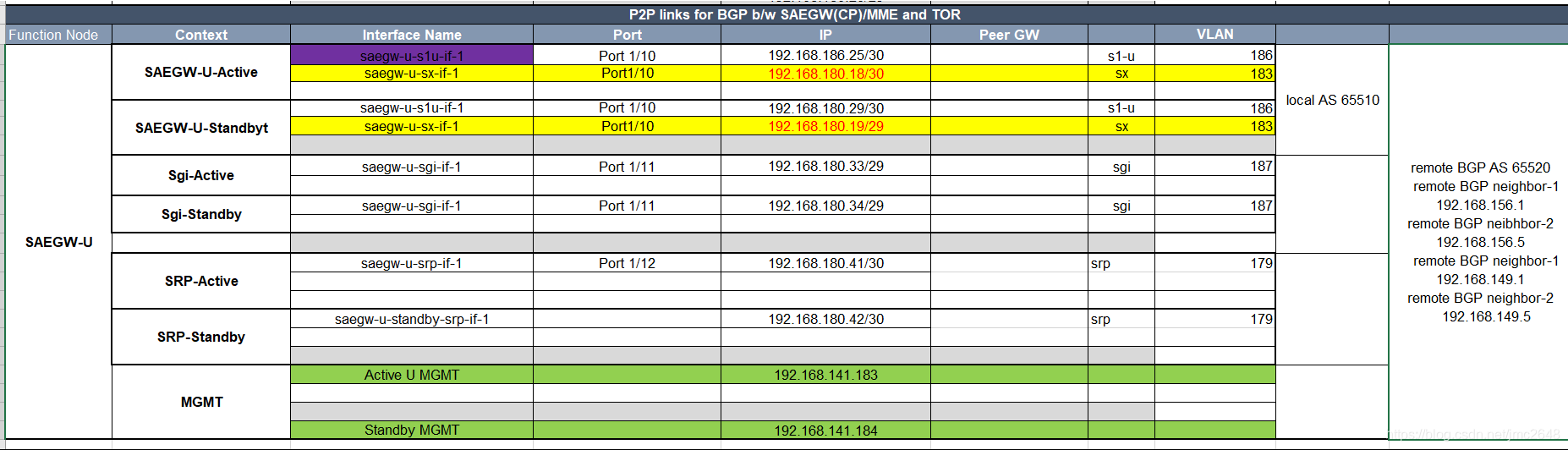

SAEGWU

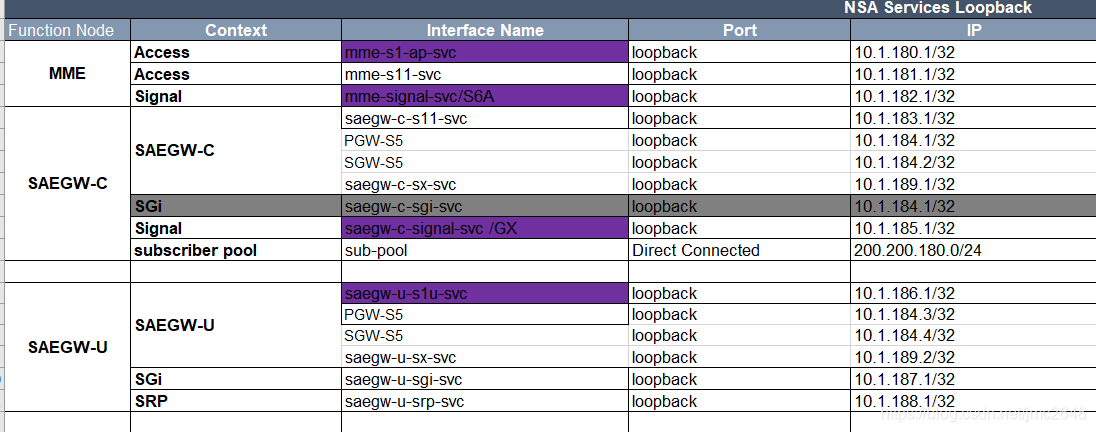

以上是用于通信的物理口地址规划 下面是用于节点通信的逻辑口规划

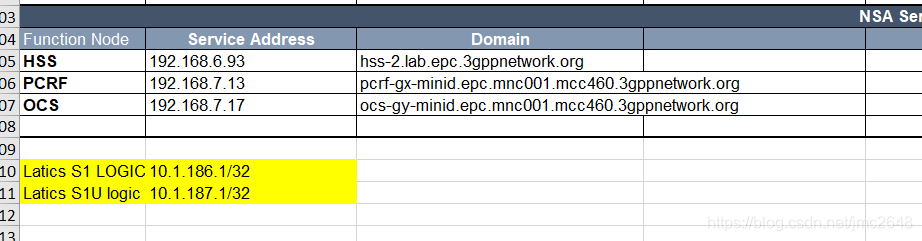

HSS PCRF OCS S1U和S1MME 对应的RAN侧设备采用cisco 的latics进行软模拟
VM 搭建部分
在Cisco UCS 上拉起VM 起vm 装系统 。
配置节点
分两部分进行 首先配置基础的路由部分 和逻辑接口 用于测试节点之间是否能够正常通信 完成后再配置service部分的配置 检查service是否正常 。
有个需要注意的地方是同一个diameter realm中 基于diameter host name不可配重复。
两个U面的节点互为热备份，采用cisco的三层协议ICSR
这部分东西还挺多，之前做过单独share感觉可单写一篇。
打call
这部分就是对着CU分离的call flow看看有没有缺少的环节和对于自己想分析的部分再深入去看 之前的文章里面画过C/U分离的call flow 可帮助各位大佬进行回忆
