【Linux-Windows】 关于PCI和PCIE接口

1、背景

最近在配置电脑主机。

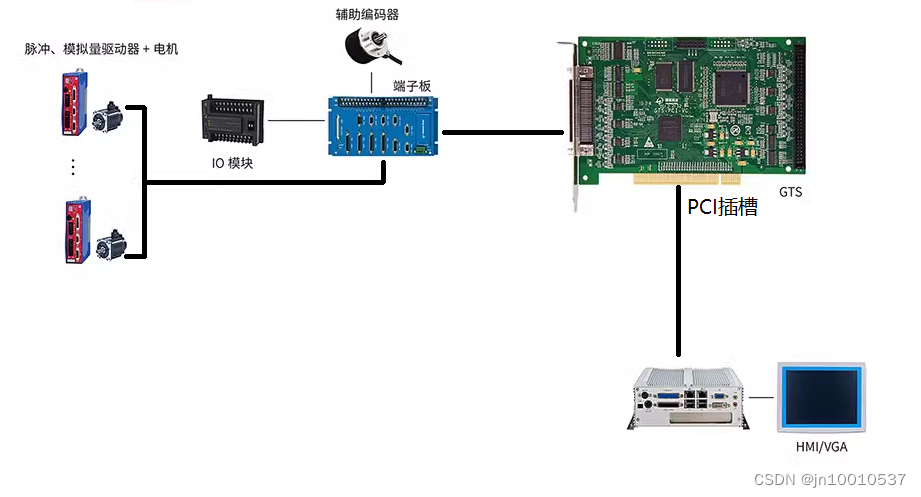

由于要在主机上安装了一块PCI接口的固高控制卡，其系统架构如下图：

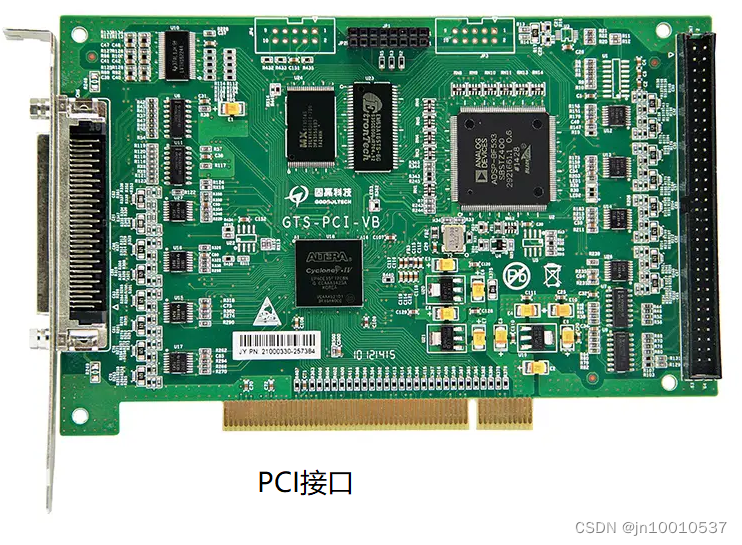

使用的PCI接口的固高控制卡外形如下图：

为此，我额外去了解了下PCI和PCIE的区别。

2、物理外观区别

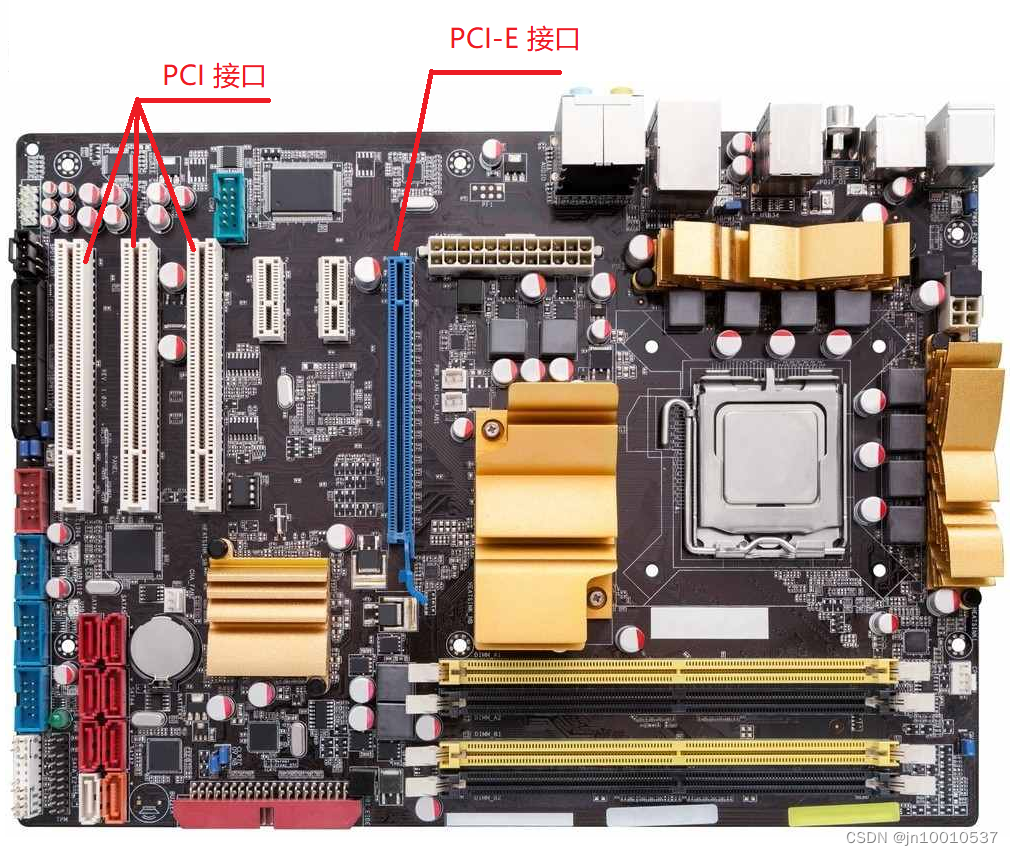

对大多数朋友来说，最迫切最直观的就是想通过主板的外观直接判定PCI还是PCIE !

2.1、颜色区分
PCI接口通常都是白色的，PCI-E接口一般都会用其它颜色来和PCI接口进行区分。
注意这是一般！我目前发现有的主板PCI接口还是黑色的！
也许是旧式主板上PCI插槽都是白色的，后来有些主板厂商为了美观和个性化也逐渐推出了各种颜色的PCI插槽！

所以，目前通过颜色这个判断，我觉得不是很靠谱了。

2.2、防呆位置区分

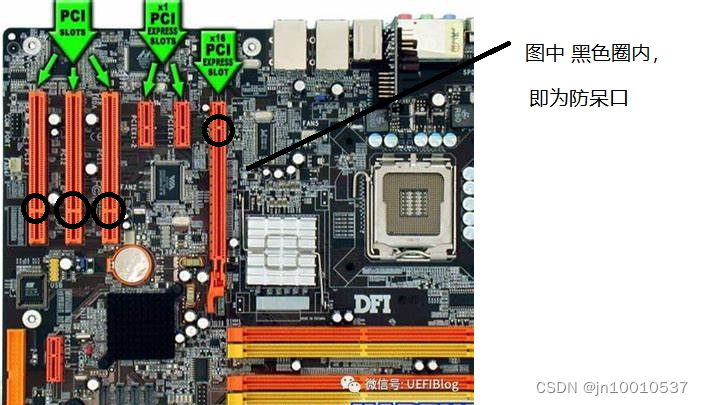

识别PCI插槽的一个窍门是观察插槽中的防呆间隔，即图中PCI插槽中黑色圈内部分。

注意观察PCI和PCIE接口的防呆口位置。
PCI插槽的防呆口远离机箱背板，而其他如PCI-E插槽的防呆口则靠近机箱背板。
目前这种判定方法是靠谱的！

注意：
PCI插槽只有一种规格，
而PCI-E插槽有X1(250MB/秒)，X2，X4，X8，X12，X16和X32通道的7种规格。

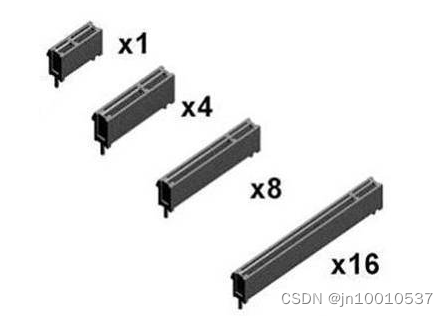

不同规格长度也有所不同，长度示例：

3、其它区别

3.1、传输速率
PCI插槽只有一种规格，PCI插槽最大数据传输率为133MB/sec (32位)和 266MB/sec(64位)，
而PCI-E插槽目前有X1(250MB/秒)，X2，X4，X8，X12，X16和X32通道的7种规格。
目前最高可达到10GB/s以上。
即：PCI是老插槽，带宽小，PCI-Ex16是现在大部分显卡专用的插槽。

3.2、PCI关于32位和64位
PCI接口有32位和64位两种，而PCI-X、PCI-E新型接口均为64位。
PCI接口32位，是从从数据宽度上看，PCI总线是32bit的！
从1992年创立规范到如今，PCI总线已成为了计算机的一种标准总线。是由英特尔（Intel）公司1991年推出的用于定义局部总线的标准。从数据宽度上看，PCI总线有32bit、64bit之分；从总线速度上分，有33MHz、66MHz两种。目前流行的是32bit @ 33MHz，而64bit系统正在普及中，64bit的PCI插槽更多是应用于服务器产品。

生活中大多数的PCI都是32bit的！

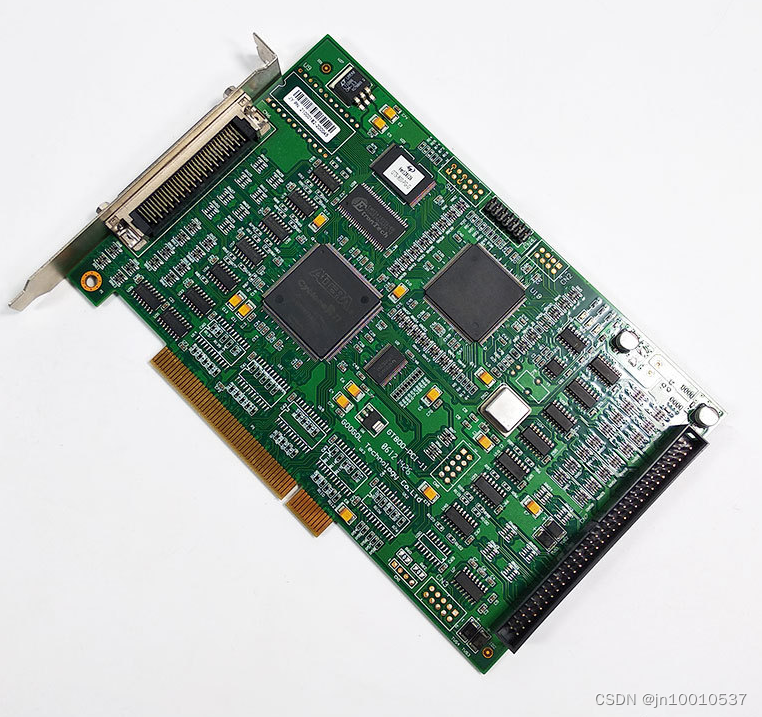

32位与64位PCI接口的金手指结构不一样，64位的多了一个缺口位(有两个缺口位)，而且长度也不一样，64bit比32bit要长一些。如下图：
