OpenMV连不上Openmv IDE故障解决

Openmv型号：openmv cam h7 plus

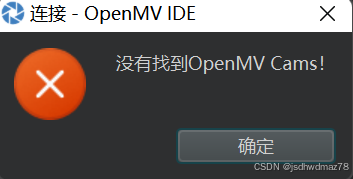

具体故障显示：插上USB接线无法连接，且Openmv板子一直亮白灯

故障原因：在与stm32通信时，rx与tx接反，导致主控芯片烧毁（判断是否烧毁：摸一下正方形芯片是否发烫）

解决方案

1.更换主控芯片

1.联系星瞳科技官方，寄回故障排查，若是主控芯片烧毁，维修费180元

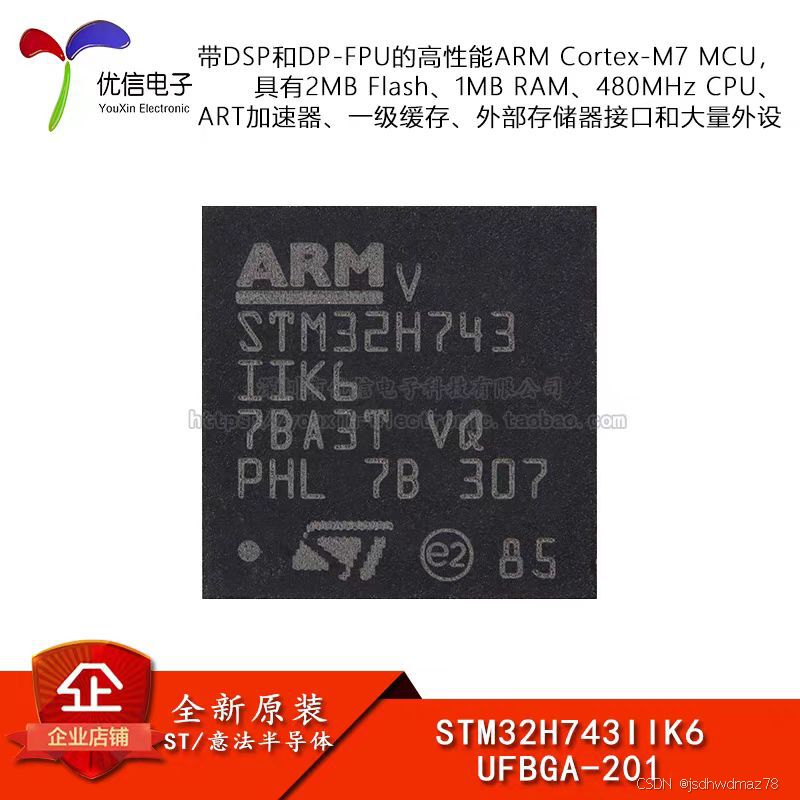

2.若确定是由主控芯片引起，可自行购买新的主控芯片：stm32h743iik6(可以去优信电子购买原装芯片）41.5元，然后taobao搜索BGA芯片维修（我找的精明电子工作室，高效实惠），或者去嘉立创贴片下单。买芯片找人维修，总成本降低接近一半。

当然，可以自行焊接，不过BGA焊接难度较大，大概使用焊接工具（固定芯片模具，热风枪，烙铁，焊油等物料，取决于你的焊接方法），这里推荐学习的焊接教程：【如何焊接主板上BGA芯片,按照这个方法就可以了,一焊就好】

2.烧录固件

1.下载STM32CubeProgrammer：（https://www.st.com/zh/development-tools/stm32cubeprog.html）

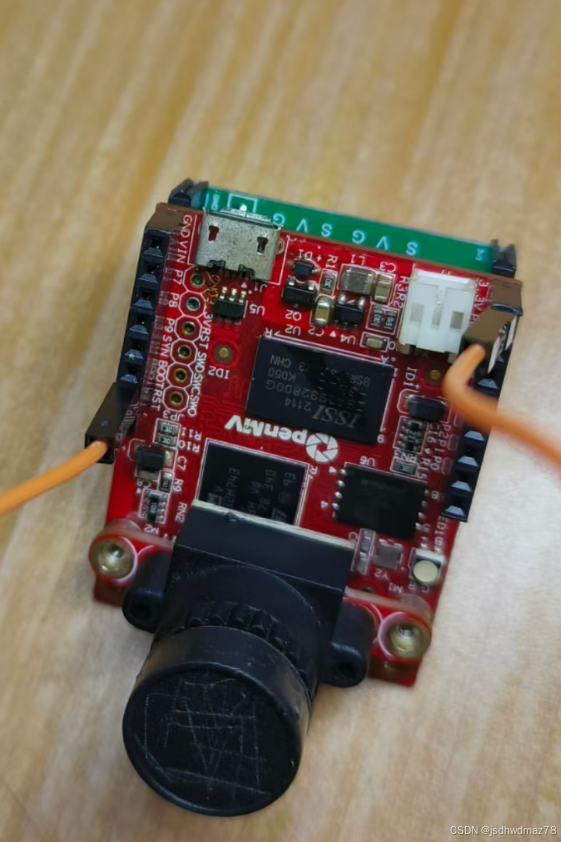

2.进入DFU模式（用一根杜邦线短接 BOOT 与 3.3V），如图

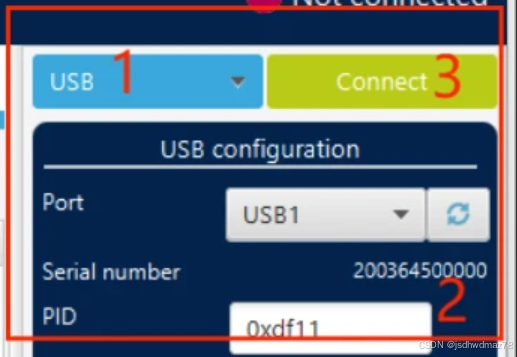

3.USB连接电脑，打开STM32CubeProgrammer软件，1：选择USB选项 2：点击刷新，出现USB1，3：点击connect（没出现，拔掉USB多试几次）

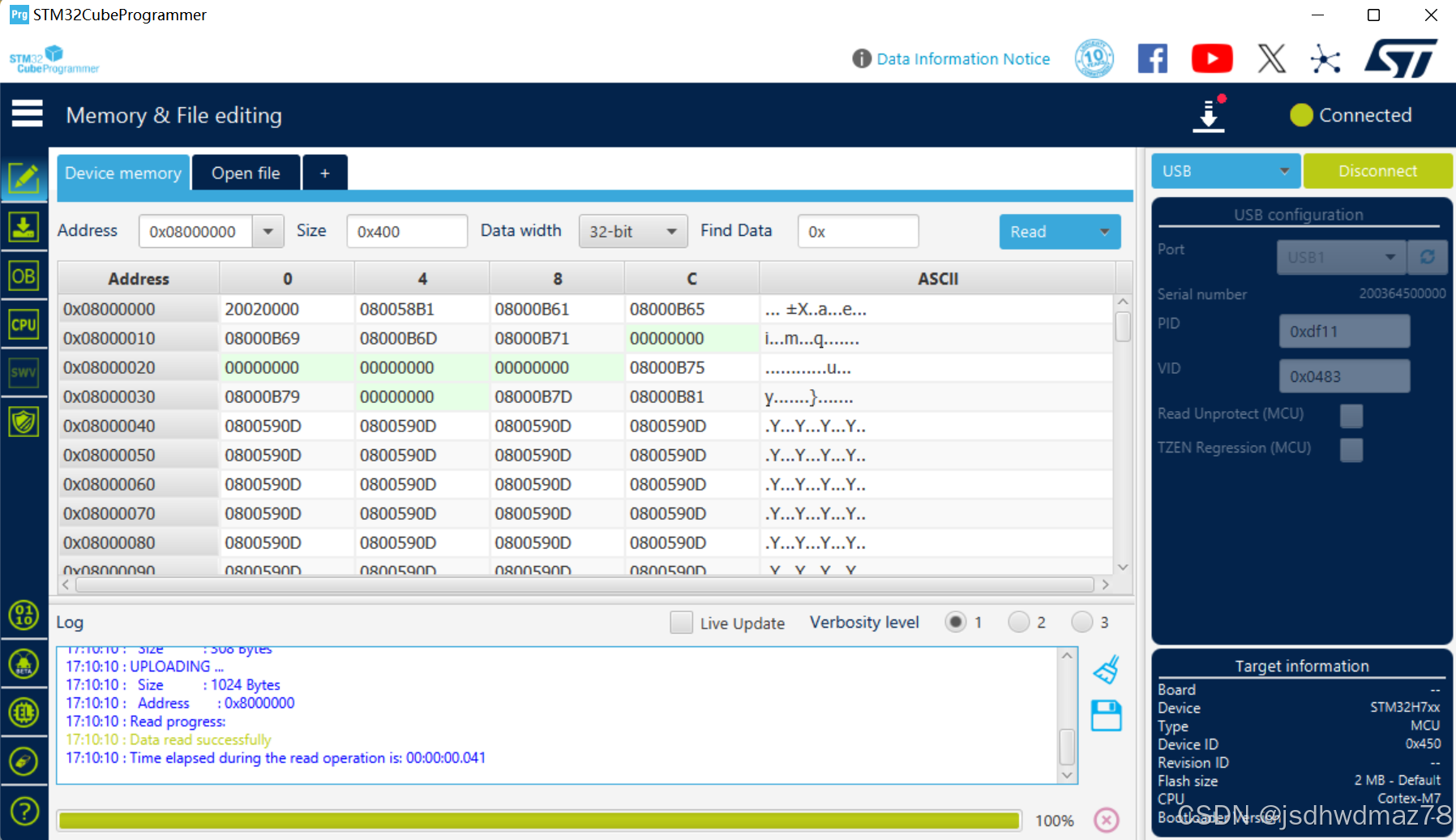

连接成功后显示：

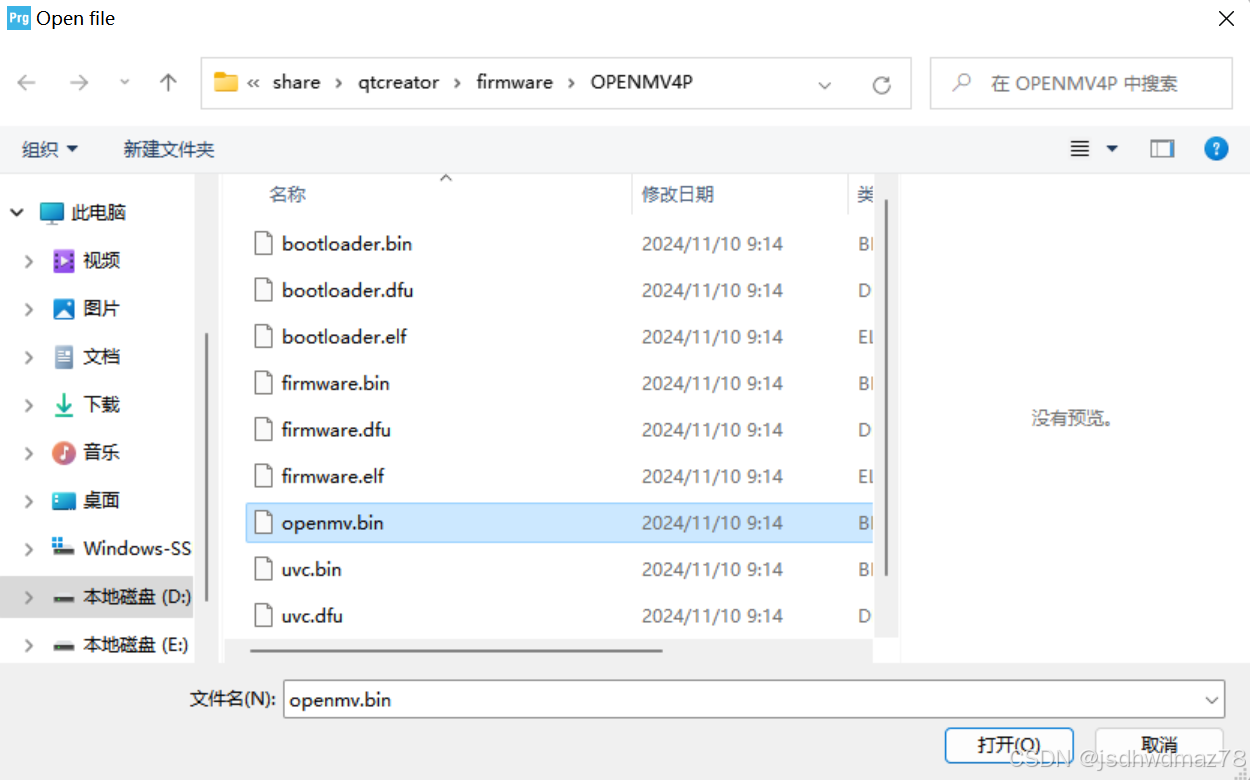

4：点击OpenFile，找到OpenMV IDE的文件所在位置，bin文件一般在这里，也就是固件，Openmv h7plus选择OPENMV4P，Openmv h7选择OPENMV4
比如我的安装目录在
D:\Program Files\OpenMv IDE\share\qtcreator\firmware\OPENMV4P

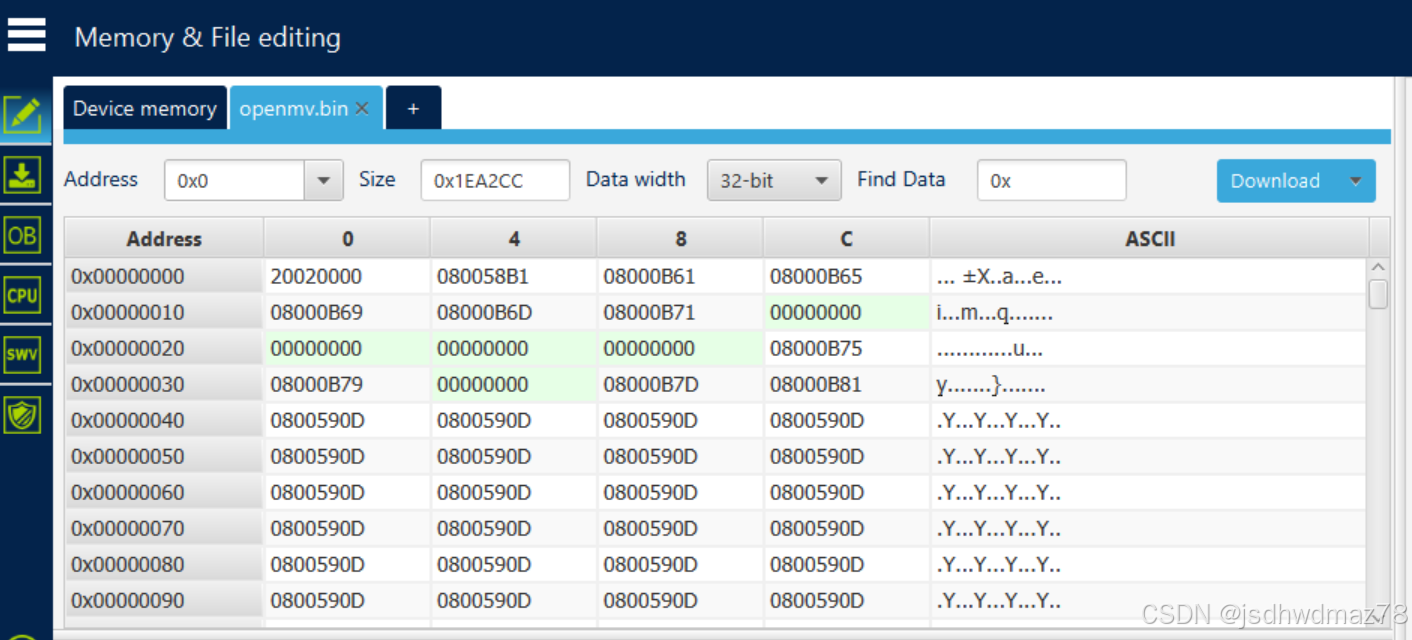

找到Openmv.bin打开

然后点击download下载

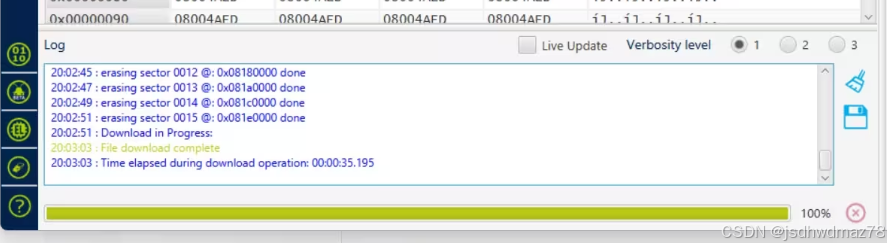

下载成功：

5.拔出OpenMV 拔下杜邦线，正常插入数据线，打开Openmv IDE
(下载地址：https://openmv.io/pages/download）

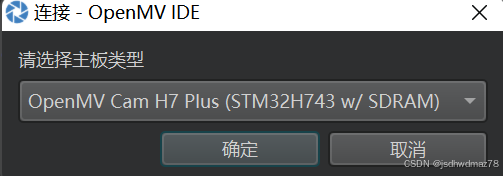

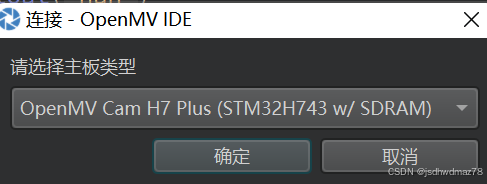

点击连接，点确定，然后选择型号

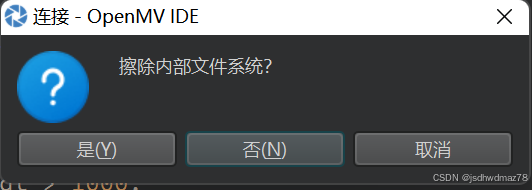

擦除文件点击是

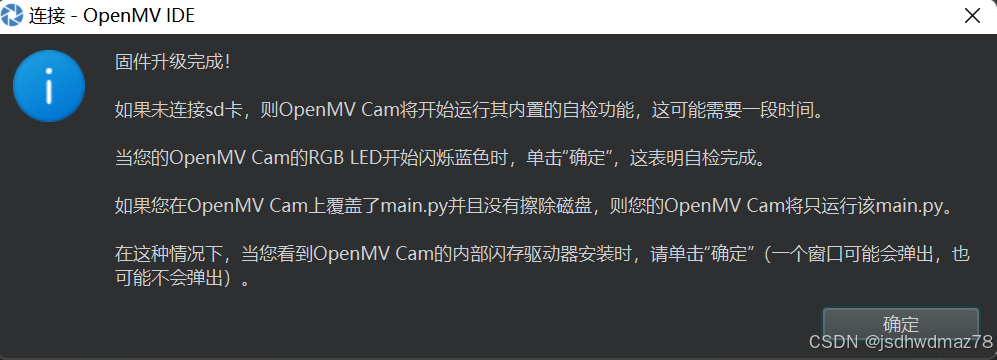

然后就会自行进行擦除，最后固件烧录成功（过程中反复闪红灯蓝灯）

成功之后，重新USB连接（闪绿灯，闪白灯，最后反复闪蓝灯），修复成功！
