一、仿真任务
任务 1 绘制电力系统单线图及录入基础数据
单线图

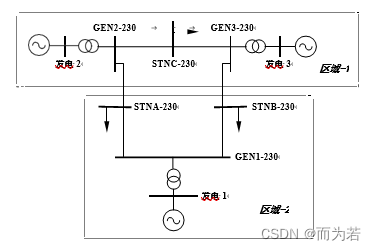

图 1 常规运行方式单线图
以上为系统常规运行方式的单线图。由于母线 STNB-230 处负荷的增加,需对原有电网进行改造,具体方法为:在母线 GEN3-230 和 STNB-230 之间增加一回输电线,增加发电 3 的出力及其出口变压器的容量,新增或改造的元件如下图虚线所示。

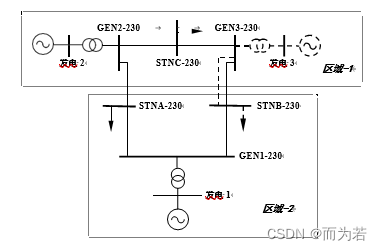

图 2 规划运行方式单线图

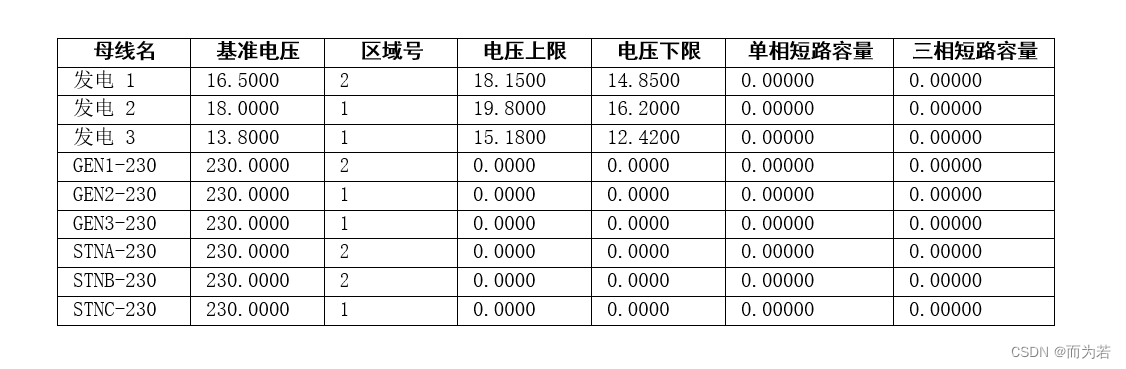

母线数据

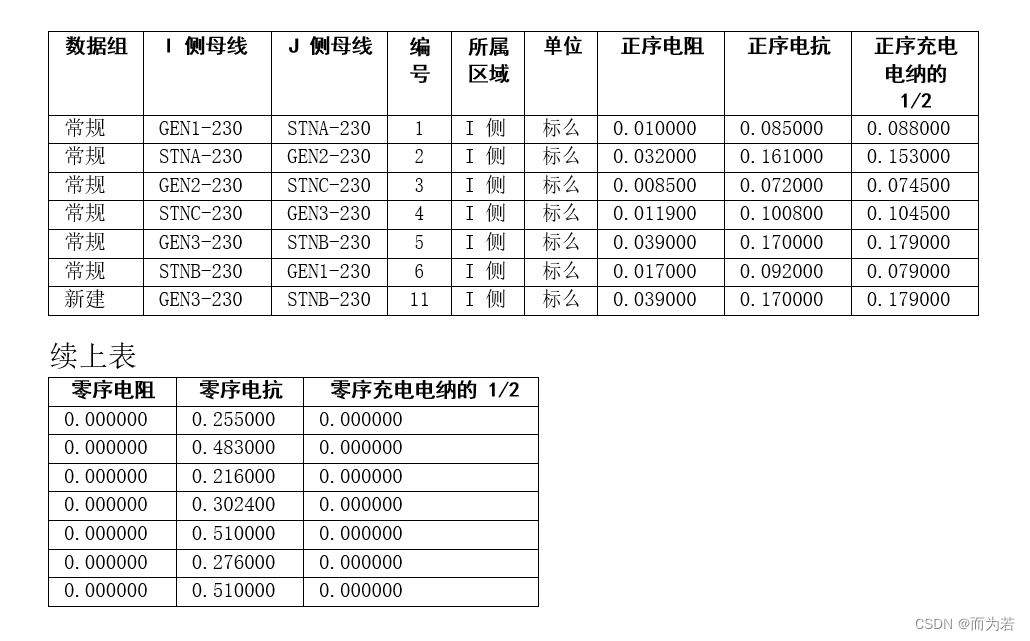

交流线数据

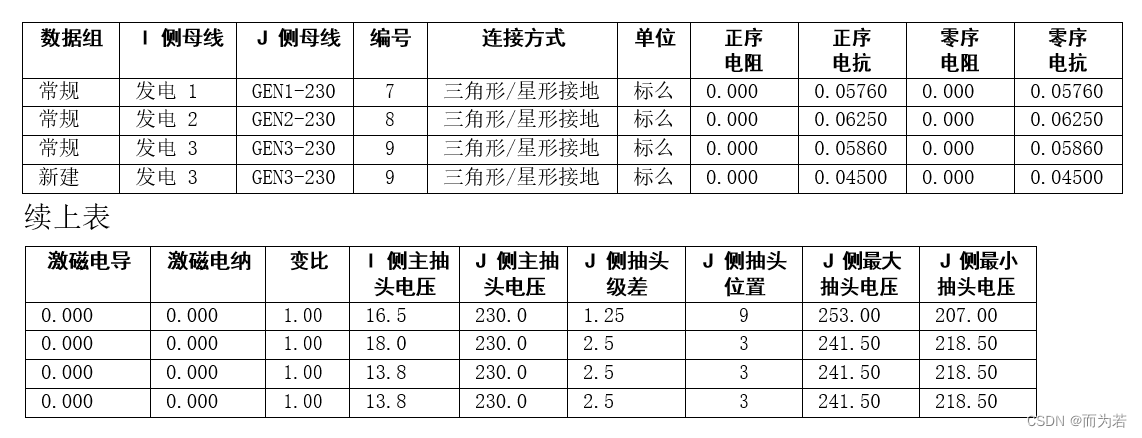

变压器数据

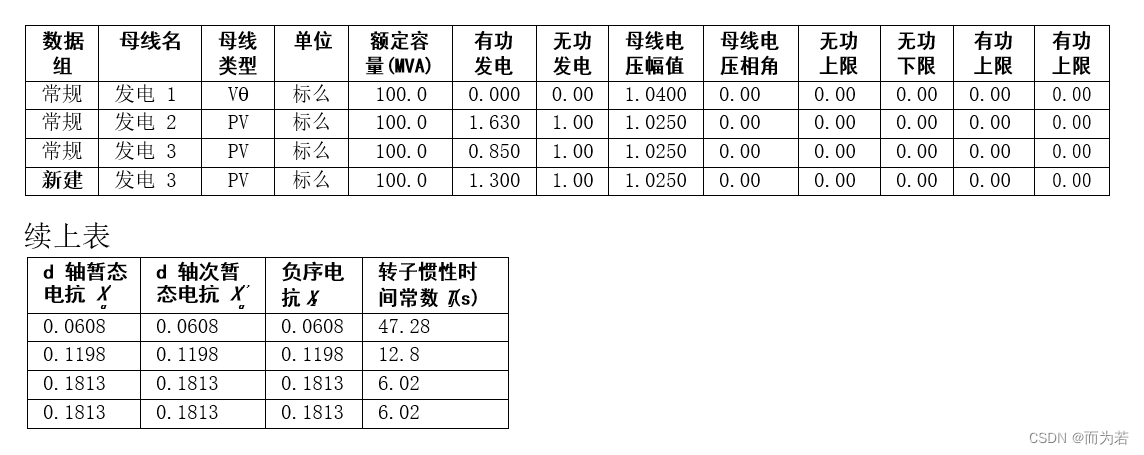

发电数据

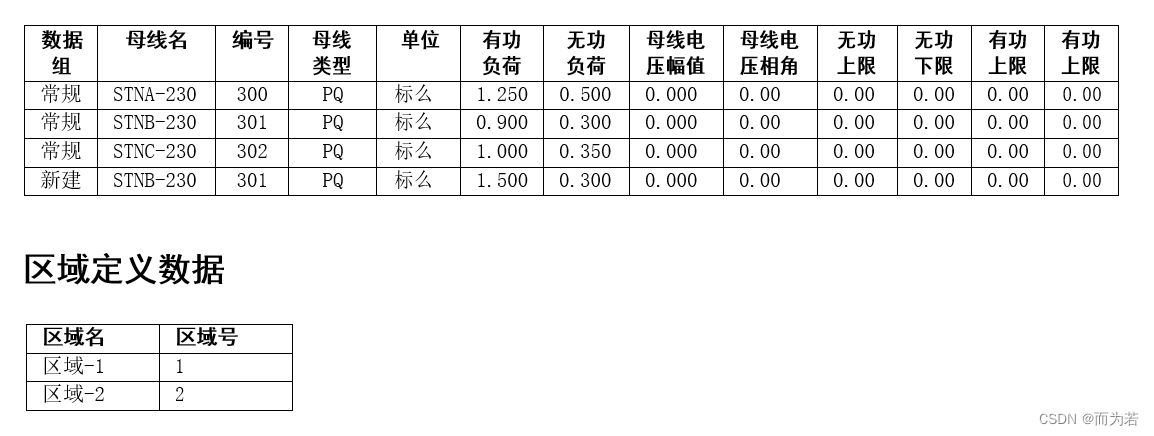

负荷数据
任务 2:计算常规运行方式和规划运行方式的潮流
将计算结果分别用表格形式和图示形式表示。
方案定义

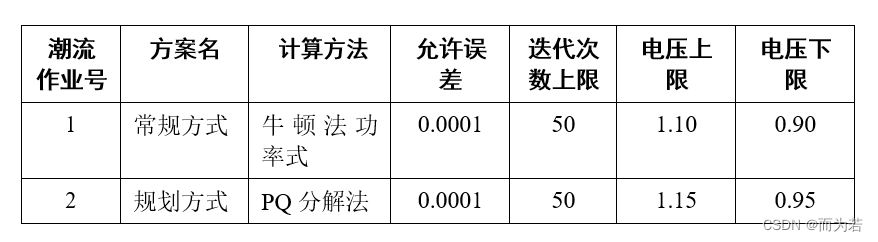

潮流计算作业定义

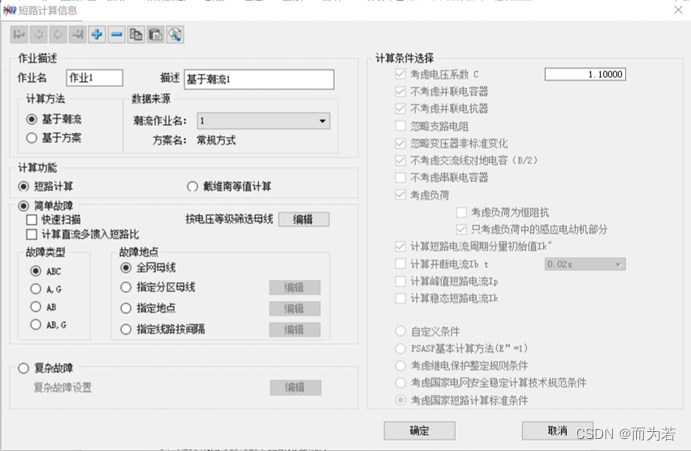

任务 3:基于常规运行方式潮流下,计算所有母线 ABC、A-G、AB、AB-G 短路电流
用表格形式输出所有母线故障相短路电路。
任务 4:基于常规运行方式和规划运行方式下,计算系统暂态稳定性,绘制各母线电压波动曲线,绘制发电机 3 和发电机 1、发电机2 和发电机 1 的功角波动曲线
在 GEN2-230——STNC230 线路设置三相短路故障,仿真时间 5s,故障时序如下: 1、0.2s 在 GEN2-230——STNC230 线路 50%处发生三相短路故障
2、0.3s 线路 GEN2-230 侧断路器跳开

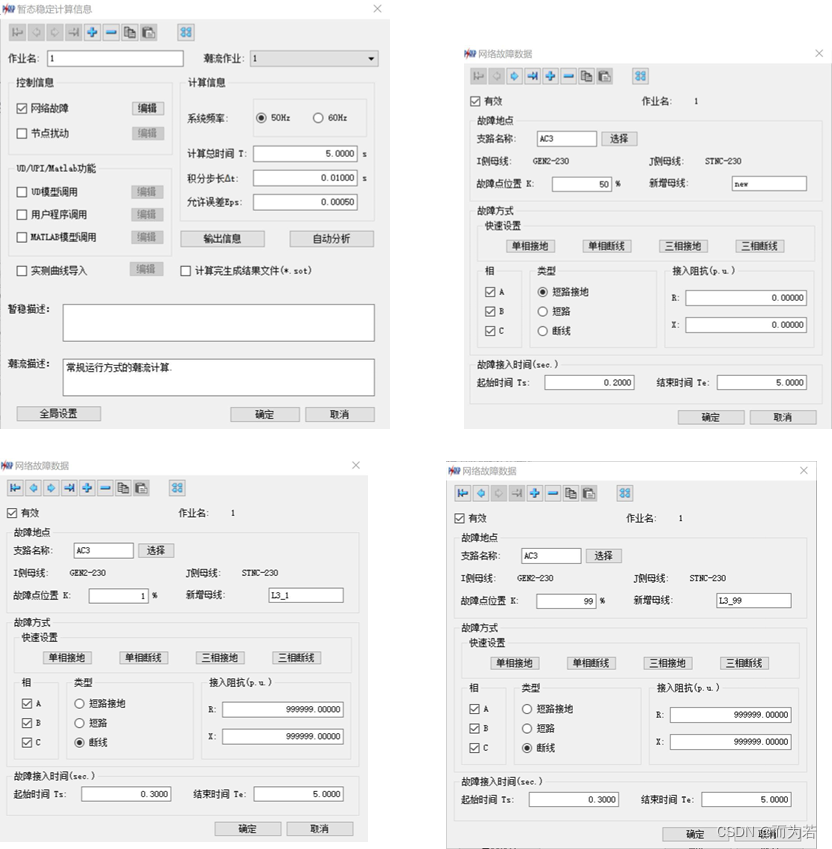

3、0.3s 线路 STNC-230 侧断路器跳开故障设置页面如下:

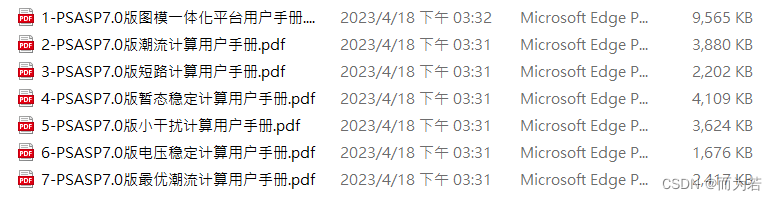

二、软件安装
https://pan.baidu.com/s/15IJRXayTn3u1u5_qktKN_Q?pwd=b6ue
三、软件使用说明
可以看看B站上的视频,挺多的。

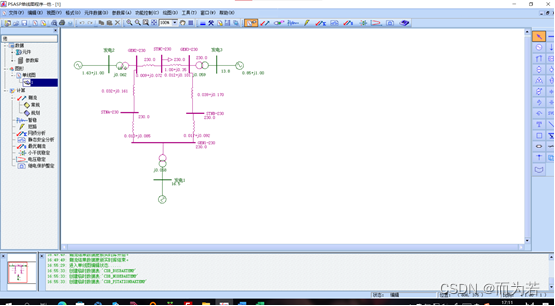

四、仿真图
