CT与PT区别（表格图片对比）

一、图示

1.CT（电流互感器）

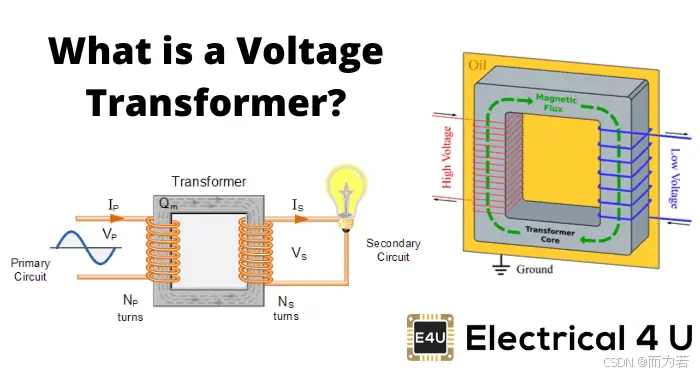

2.PT（电压互感器）

二、核心功能区别

类别​	​CT（电流互感器）	​​ ​PT（电压互感器）​​
​主要作用​	将大电流按比例转换为小电流	（如1000:5A）
​接入方式​ ​	串联在电路中（一次侧串入被测线路）	​并联在电路中（一次侧并接被测电压）
​二次侧负载​	低阻抗（负载为电流表、继电器线圈等）	高阻抗（负载为电压表、电能表等）

三、工作原理与结构

类别​ ​	CT（电流互感器）	​​ ​PT（电压互感器）​​
​一次绕组​	匝数少（通常1~2匝）	匝数多（类似变压器高压侧）
​二次绕组​	匝数多（输出小电流）	匝数少（输出低电压）
​磁路特性	​ 铁芯易饱和（需限制开路）	铁芯不易饱和（需限制短路）
变比公式	$$I_1/I_2=N_2/N_1$$	$$V_1/V_2=N_1/N_2$$

四、危险操作与后果

​类别​ ​	CT（电流互感器）	​​ ​PT（电压互感器）​​
​危险状态​	​二次侧开路​	​二次侧短路​
​后果​	1. 感应数千伏高压，击穿绝缘； 2. 铁芯过热，可能爆炸。	1. 二次电流剧增，烧毁绕组； 2. 熔断器熔断。
​保护措施​	运行中必须保持二次侧闭合（可短接）	二次侧需加装熔断器或空开

五、 应用场景

​类别	​ ​CT（电流互感器）​​	​PT（电压互感器）​​
​典型应用​	1. 电流测量； 2. 继电保护； 3. 电能计量。	1. 电压测量； 2. 电能计量； 3. 同步信号采集。
​二次侧额定值	通常为 ​5A​ 或 ​1A​	通常为 ​100V​

六、总结速记表

​核心差异​	​CT​	​PT​
功能	变流（大→小）	变压（高→低）
危险操作	二次开路→高压危险	二次短路→过流烧毁
二次侧负载	低阻抗（电流型设备）	高阻抗（电压型设备）
结构特点	一次侧匝数少，二次侧匝数多	一次侧匝数多，二次侧匝数少
