反相求和放大器
背景说明
该电路的作用是将两路信号相加并进行反相，电路输入阻抗由 R 1 R_{1} R1和 R 2 R_{2} R2两个电阻决定，因此输入信号需要来自低阻抗源。其共模电压等于同相端输入电压。
设计目标
| 输入1 | 输入2 | 输出 | 频率 | 电源 |
|---|---|---|---|---|
| -5V~+5V | -250mV~250mV | -4.9V~4.9V | 10kHz | ±5V |

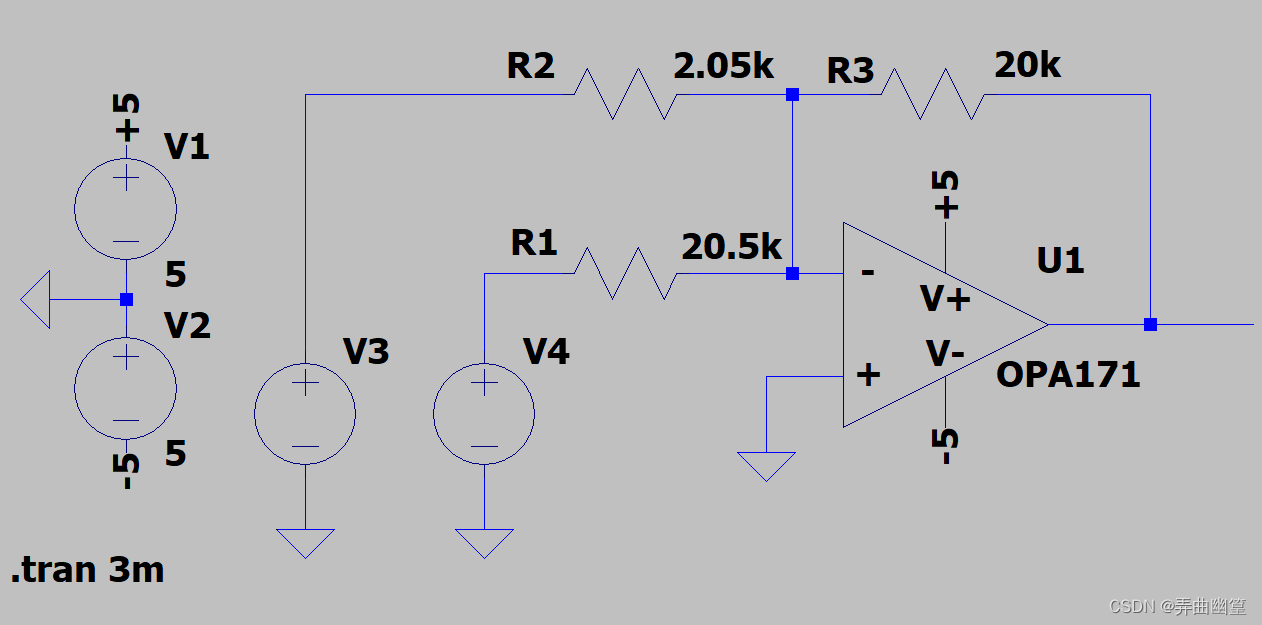

电路原理图
电路说明
原理说明
当V3单独工作时，将V4视为短路。由“虚短”可知，
U
−
=
U
+
U_{-}=U_{+}
U−=U+。由“虚断”和KCL可得，
U
o
1
=
−
R
3
R
2
U
3
U_{o_{1}}=-\frac{R_{3}}{R_{2}}U_{3}
Uo1=−R2R3U3。
当V4单独工作时，将V3视为短路。同理，可得
U
o
2
=
−
R
3
R
1
U
4
U_{o_{2}}=-\frac{R_{3}}{R_{1}}U_{4}
Uo2=−R1R3U4
由叠加定理可得，该电路的传递函数为
U
o
=
−
R
3
R
2
U
3
−
R
3
R
1
U
4
U_{o}=-\frac{R_{3}}{R_{2}}U_{3}-\frac{R_{3}}{R_{1}}U_{4}
Uo=−R2R3U3−R1R3U4
设计说明
确定电路带宽(BW)满足设计所需的10kHz的要求。小信号带宽使用噪声增益（NG）或者同相增益进行计算，需要注意的是，此时视
R
1
R_{1}
R1和
R
2
R_{2}
R2为并联。
N
G
=
1
+
R
3
R
1
∣
∣
R
2
=
11.75
V
V
=
21.4
d
B
\mathrm{NG}=1+\frac{R_{3}}{R_{1}\mid\mid R_{2}}=11.75\mathrm{\frac{V}{V}}=21.4\mathrm{dB}
NG=1+R1∣∣R2R3=11.75VV=21.4dB
通过手册查得其带宽增益积
G
B
P
=
3
M
H
z
\mathrm{GBP}=3\mathrm{MHz}
GBP=3MHz
B
W
=
G
B
P
N
G
=
3
M
H
z
11.75
V
V
=
255
k
H
z
\mathrm{BW}=\frac{\mathrm{GBP}}{\mathrm{NG}}=\frac{3\mathrm{MHz}}{11.75\frac{\mathrm{V}}{\mathrm{V}}}=255\mathrm{kHz}
BW=NGGBP=11.75VV3MHz=255kHz
说明该电路带宽远大与工作频率。
仿真结果

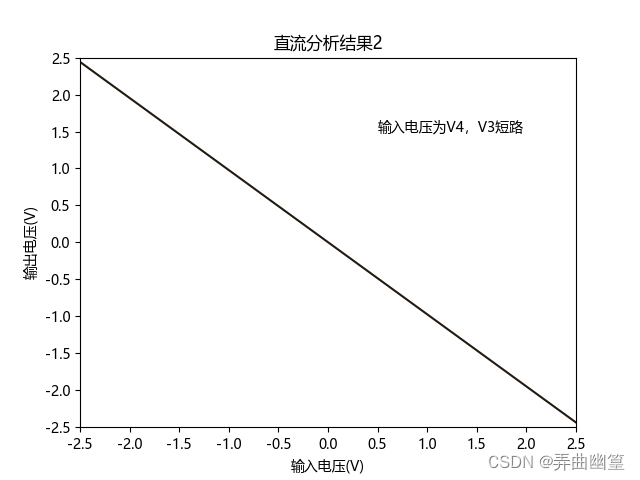

直流分析
交流分析
两个信号输入的相频特性相同

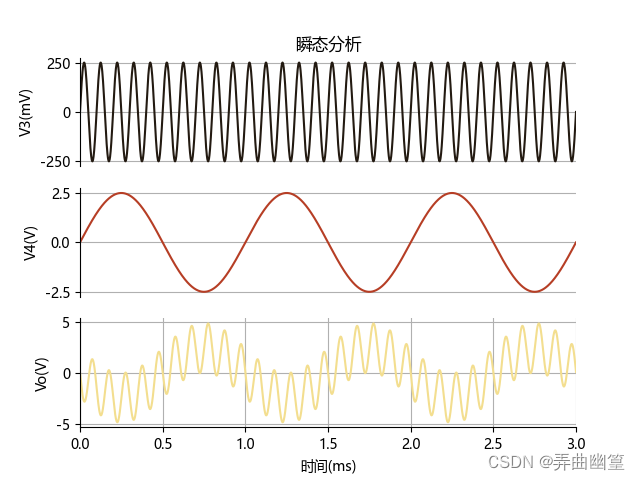

瞬态分析
