Nextchip系列芯片资料收集----RX/ISP/AHD&使用场景

RX/ISP/AHD 芯片

1. 车规型号

            NVP6324    四路模拟输入

            NVP6321     一路模拟输入

2.  工业

        N1,N2,N3,N4 ，NVP6124I

3. ISP

       C1,C2,C3,C4,NVP2610,NVP2620,NVP2630,NVP2631,NVP2630I,NVP2650,NVP2650D等等很多

各场景Nextchip使用芯片

常用型号C1,C2,C3,C4,ISP 具有TX功能。

NEXTCHIP品牌产品涉及到CCTV、DVR、SDI、AHD,360全景，360环视，DSM等。

产品主要包括：ISP、AHD、SOC、ADAS

ISP

安防 ISP ：NVP2430H 、NVP2431H 、NVP2433H 、NVP2440H 、NVP2441H 、NVP2450H、NVP2470H、NVP2475H、 NVP2477H、NVP2480H、NVP2481H、NVP2482H、、、、EAGLET4......

汽车 ISP ：NVP2610、NVP2620 、NVP2630、NVP2631、NVP2650、NVP2650D、NVP2670、NVS2700 、NVS2710、C1、C2、C3、C4......

AHD

模拟编码 (Encoder TX)   :  NVP6021     ......

模拟解码 (Decoder RX)  : NVP6114A、NVP6124、NVP6134、NVP6134C、NVP6321、NVP6324、NVP6158C、Raptor4、N1、N2、N3、N4......

SOC

Consumer SoC :NVS3310、NVS3320、NVS3660A    ......

ADAS

APACHE4  Nextchip

NVP6324图像处理参数

 NVP6324包括带MIPI-CSI2 / BT.656接口的汽车4通道RX。它可以提供高质量的CVBS，1M，2M图像。

它接受来自相机和其他视频信号源的CVBS，COMET，通用1M，2M模拟输入。 它接受单端/差分模拟SD / HD / FHD视频信号，然后接受处理钳位/ AGC（自动增益控制）/ YC分离和转换BT.656 / BT.1120 / MIPI-CSI2格式。 符合MIPI-PHY v1.1的MIPI-CSI2接口。
NVP6324能够使用CVBS / COMET（SD级别），1M / 2M（HD / FHD级别）的传统电缆，它们在分离Y和C时通过最小化干扰来提供卓越的图像质量。NVP6324支持同轴通讯协议通过同轴电缆在控制器（DVR）和视频信号上的摄像机之间进行通讯。NVP6324包含4通道模拟处理电路，该电路包含抗混叠滤波器，ADC，CLAMP和均衡器滤波器。 它通过自适应高性能梳状滤波器和垂直峰化滤波器显示出最佳图像质量。 它还支持可编程饱和度，色调，亮度，对比度以及CTI，可编程峰化滤波器和各种补偿滤波器等功能

输入格式

- 4路单端和差分模拟视频输入

：CVBS / COMET
：通用1M / 2M

输出格式

- 支持8bit * 4并行输出端口，每个端口可选视频输出格式
- 支持每个8位并行输出端口的字节交错
- 支持单通道和虚拟通道的MIPI-CSI2,4通道
- MIPI-CSI2 1/2/4数据通道配置
：YUV422 8bit格式
- 2个数据通道，最高可达720p @ 50 / 60,1080p @ 25/30 2CH
- 4个数据通道，最高720p @ 50 / 60,1080p @ 25/30 4CH

图像信号处理器

- 支持单端和差分模拟视频输入，每个CH最高可达2M格式

- 片上模拟CLAMP /抗混叠滤波器和EQ滤波器
- 接受CVBS，COMET，720P @ 25p / 30p / 50p / 60p，1080P@25P/30P
- 对弱信号和不稳定信号进行鲁棒同步检测
- 高性能自适应梳状滤波器
- 用于亮度的可编程H / V峰化滤镜
- CTI（色度瞬态改进）
- PAL的色彩补偿
- 中频补偿滤波器
- 强大的无视频检测
- 可编程亮度，对比度，饱和度和色调
- 可编程图像质量控制

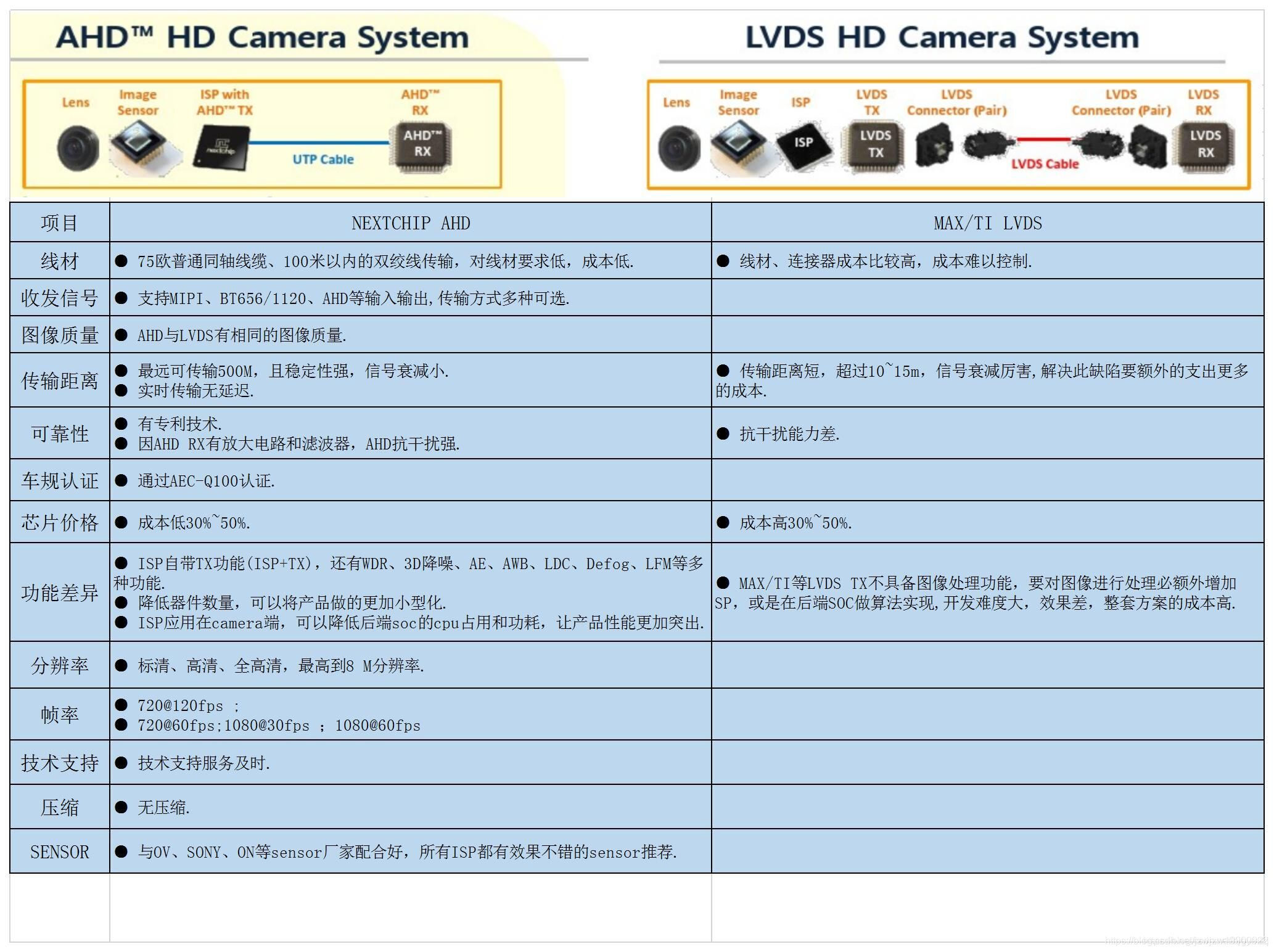

NEXTCHIP与TI和MAX的对比优势

为什么要选择ISP?为什么要选择AHD?

ISP这一点是NEXTCHIP优势最重要的一点，最明显的一点，因为NEXTCHIP的ISP是把TX功能集成于ISP之中。

有的朋友就会问，某些品牌的SOC里面是有SP功能的，再用你们的ISP是一种浪费。我们的回答是，您这种思维是正确的，但又不是正确的，如果您是做数字高清的话，由于数字高清具有互相通信的功能，即全双工。

但是如果是 模拟高清的话，这种思维就不正确了，因为SOC是放置在后端，前端TX不带SP功能，输出高清模拟图像给后端去处理，他对AHD信号无法逐行扫描，SOC不能发现控制CAMERA.如果不用我们集成TX的SP,也必须在使用tx的同时选择一个其他品牌的ISP,来对图像处理或者是在摄像头SENSOR后面加一个MSP,这样不但增加了电路的复杂性，同时也增高了整个方案的成本。这就是选择ISP的理由之一
