光隔离探头

一、前言。

光隔离探头的CMRR比高压差分探头要高很多，在一些共模电压较高的测量领域用的比较多，如：开关电源、逆变器等。但是市面上介绍光隔离探头的方案比较少，这里简要说明一下我的个人想法。

二、数字光和模拟光。

数字光就是通信上常用的光模块，传的是数字信号，带宽能高达100Gps，如果使用数字光的方案，那么就得搭配高速ADC和DAC，其功耗比较高。

模拟光就是CATV上使用的DFB(分布式反馈激光器)激光，DFB的线性度比较好，带宽能高达几十个GHz，适合传模拟信号。由于DFB激光的功耗较低，无论用锂电池供电，还是用太阳能电池供电，都是可以的。这里只介绍模拟光的方案。

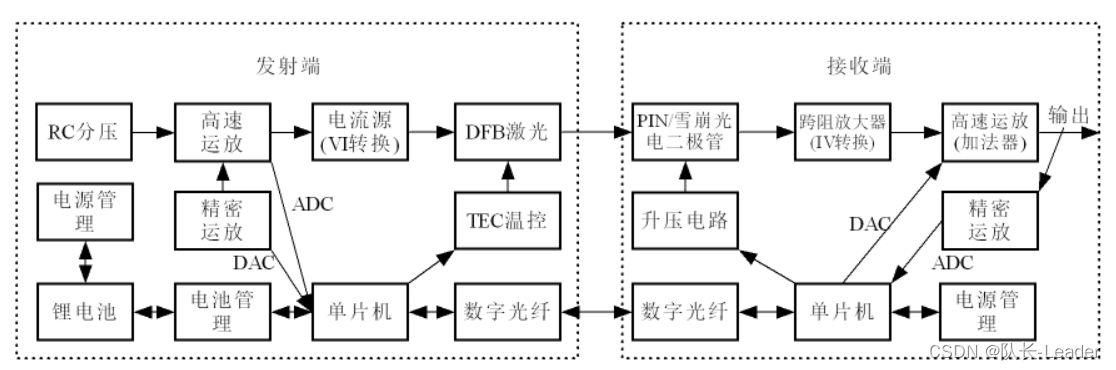

三、总体方案。

3.1、发射端。

1、RC分压。原理和高压差分探头一样，只需要做单边采样就行，RC需要调平衡，实现全通网络。

2、由于DFB激光的光功率和电流的线性度较好，所以需要给电流信号，即VI转换。

3、DFB激光也是对温度很敏感，所以需要TEC做温度控制。

3.2、接收端。

1、升压电路。由于PIN/雪崩光电二极管的偏置电压较高，需要用升压电路来提供偏置。

2、跨阻放大器。需要一颗高带宽、低偏置电流的运放。跨阻放大器和普通运放差别不大，主要是输入阻抗大，低偏置电流。

3.3、其它。

1、数字光纤。用于接收端和发射
