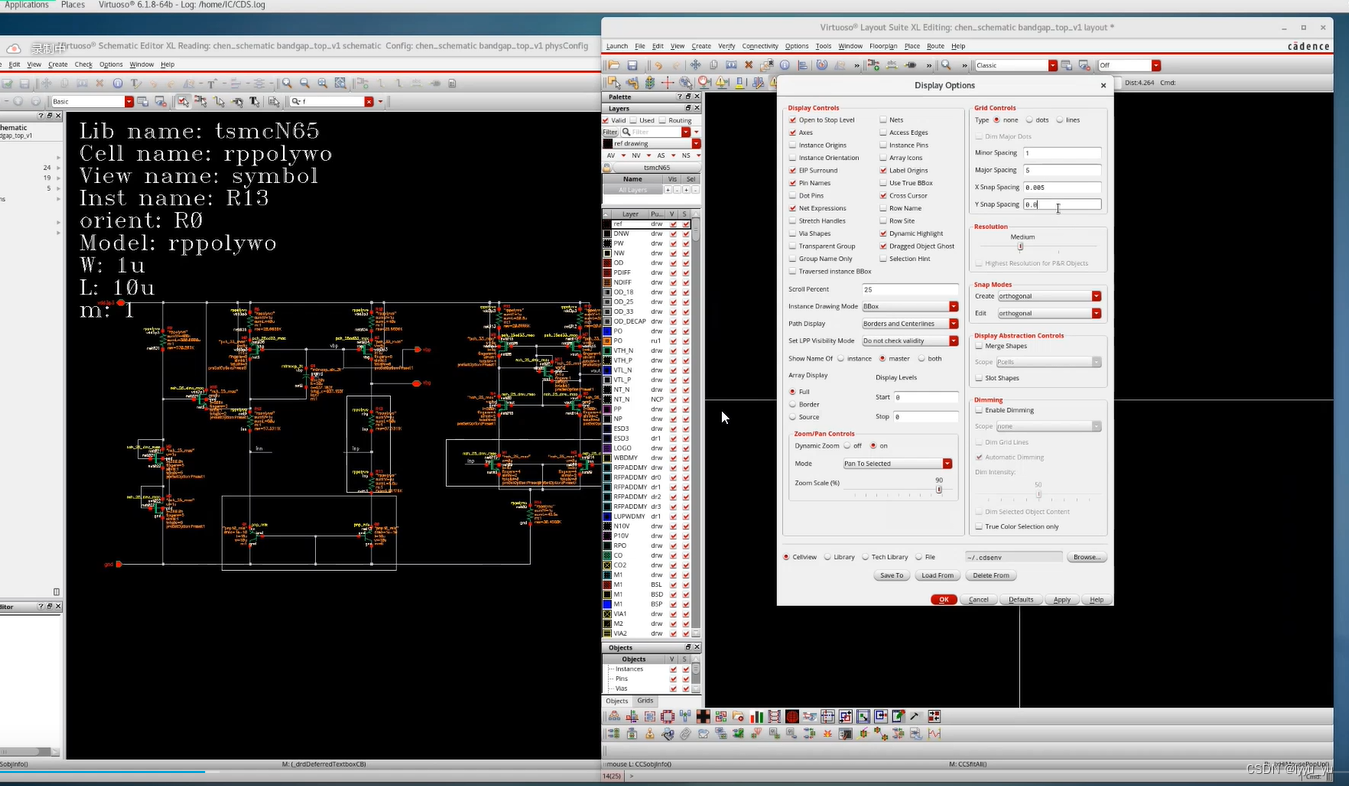

首先改格点，改成0.005 按下e调格点（2.0里面有怎么建立新版图）在这里插入图片描述

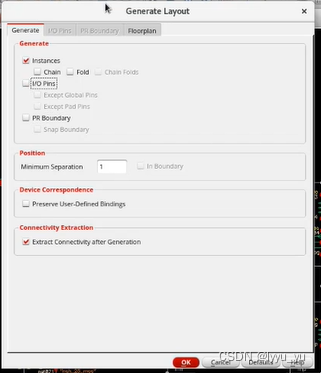

点击Connectivity -> Generate -> All from source，将每个元件的版图导入进来。 只导入器件
在这里插入图片描述

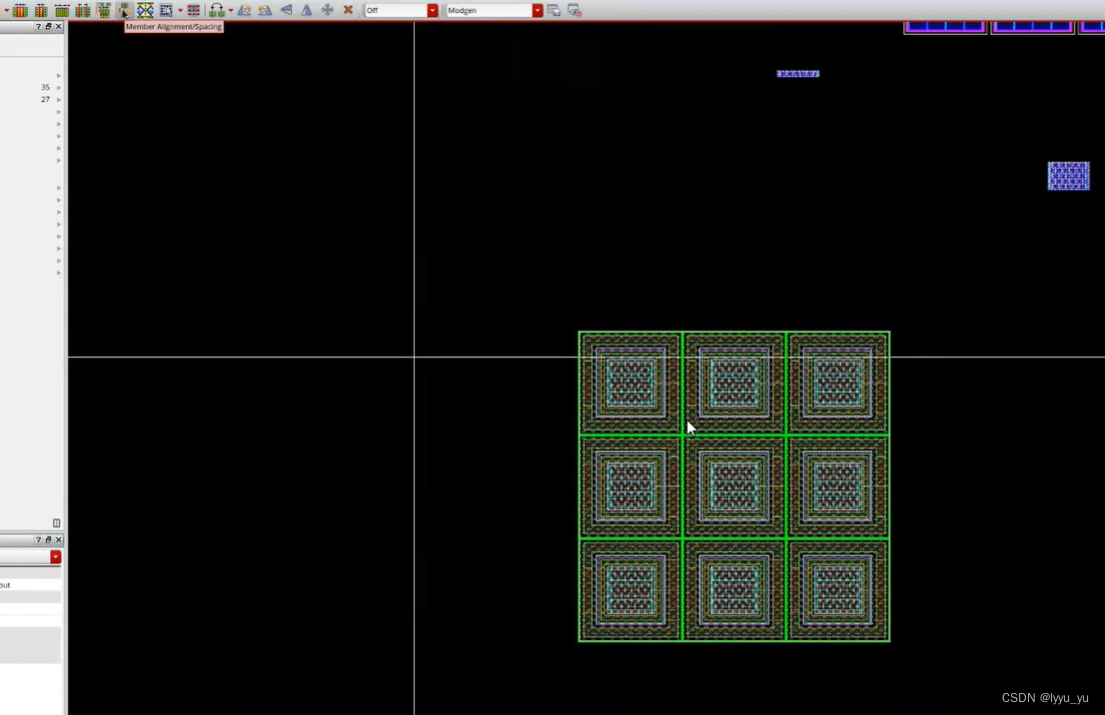

选中三极管，然后点击member alignment / spacing，进行修改间距
在这里插入图片描述

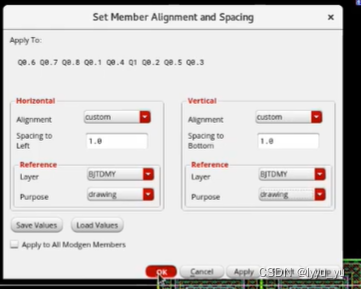

分别选择，如图 数值部分是1.0，一微米
在这里插入图片描述

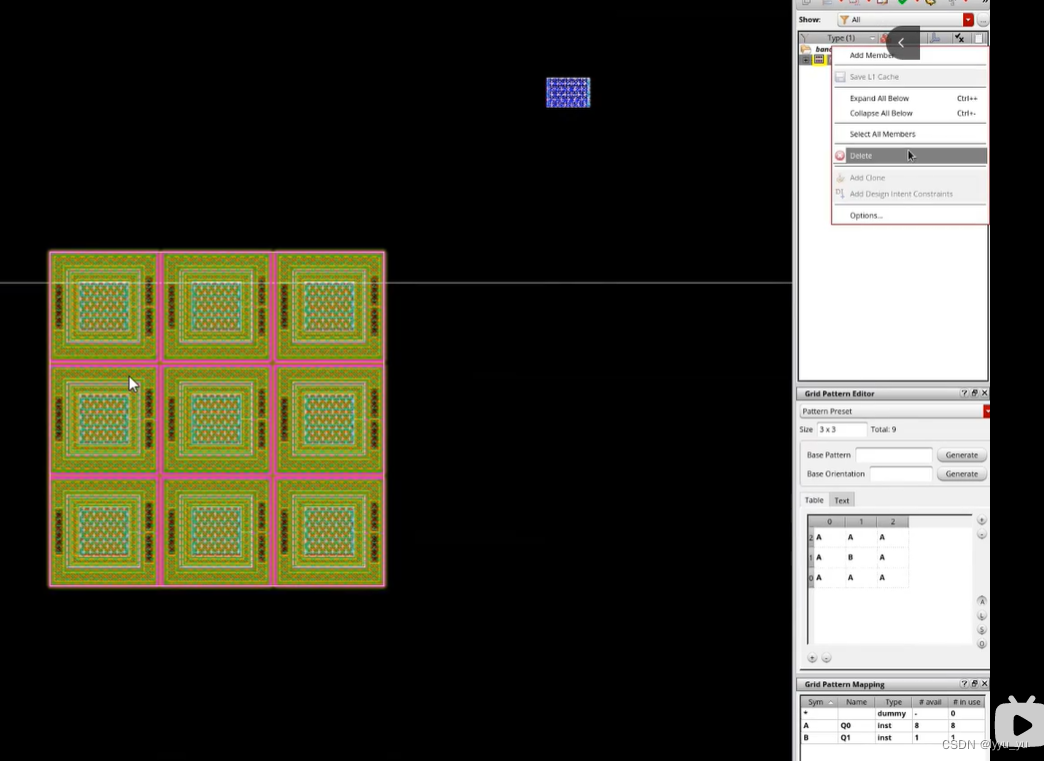

然后再关掉这个，不然会产生问题
在这里插入图片描述

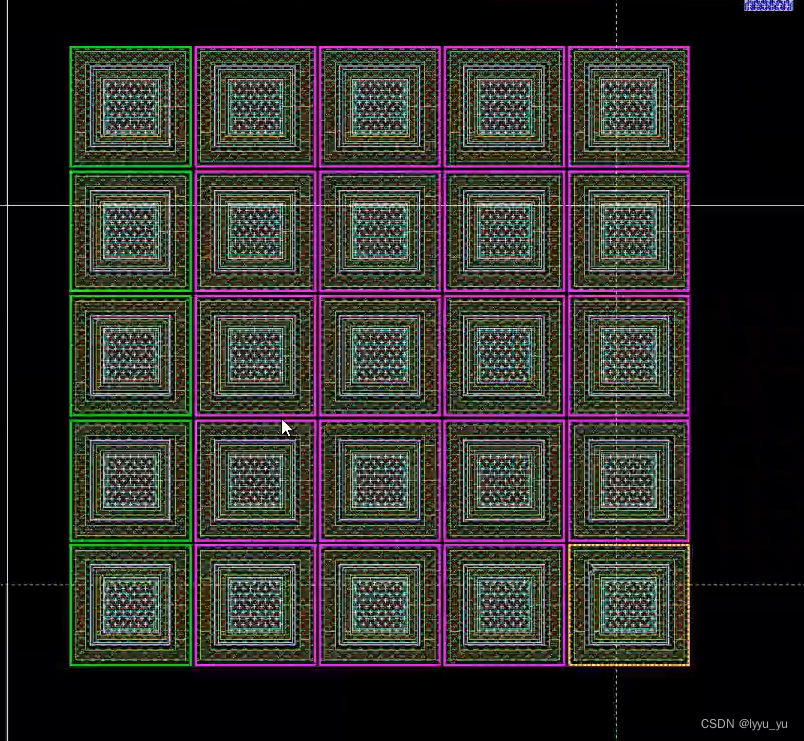

再把其外层做一个外层保护
在这里插入图片描述

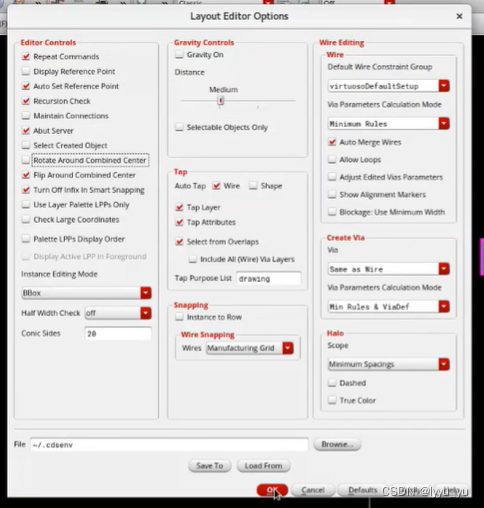

点击options-editor…将其围绕全部中心旋转取消
在这里插入图片描述

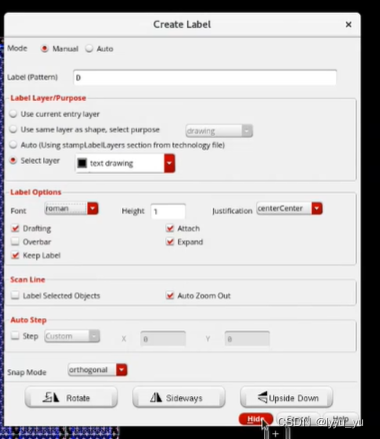

进行电阻处理后，对其进行标记处理，点击L，如下设置（或者如2.0所示）
在这里插入图片描述
点击creat-group ，将电阻合为一个整体，方便移动
