学习电工电子技术心得体会

一、背景概述

在当今科技飞速发展的时代，电工电子技术作为科技发展的核心基础之一，扮演着越来越重要的角色。从消费电子产品如智能手机和平板电脑，到工业自动化、智能制造、新能源汽车等新兴领域，无一离不开电工电子技术的支持。随着物联网、大数据和人工智能等前沿技术的不断涌现，电工电子技术的应用场景日益丰富，推动着各行业向智能化、数字化转型。作为现代工程技术领域的重要组成部分，电工电子技术的掌握和应用对于个人职业发展及企业竞争力提升至关重要。因此，通过系统的学习和实践，深入了解电工电子技术的内在原理和应用方法，成为每一位理工科学生及电气工程师的必经之路。

二、基本元器件与电路基础

1. 基本元器件

电阻是电路中最基本的元件之一，主要用于限制电流的流动，根据欧姆定律 V=IR，电阻器通过消耗电能来降低电压。电阻的单位是欧姆 (Ω)，常见类型包括固定电阻、可变电阻和热敏电阻。

电容用于储存电荷和释放电荷，主要作用是平滑电压波动、过滤信号和提高功率因数。其容量单位是法拉 (F)，基本结构由两个导体片中间夹一层绝缘介质（电介质）组成。电容器在交流电路中具有阻抗作用，其容抗 Xc=2πfC/1​。

电感器利用电磁感应原理储存磁能，当电流变化时会产生电动势抵抗电流的变化。电感的单位是亨利 (H)，在电路中常用于滤波、振荡和功率因数校正。电感器的感抗为 XL​=2πfL。

二极管是一种具有单向导电性的半导体器件，广泛应用于整流、稳压和信号处理。二极管在不同方向电压下的伏安特性曲线展示了其非线性特点，只允许电流在一个方向上通过。

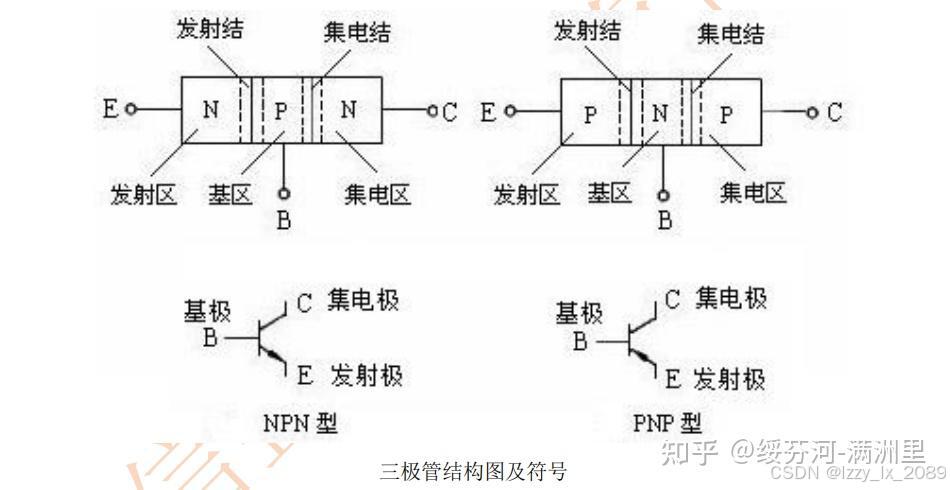

三极管包含NPN型和PNP型，是电流控制型器件，用于放大和开关功能。三极管的三个电极分别为发射极、基极和集电极，通过控制基极电流可以控制集电极电流。

场效应管使用电场控制电流，也是电压控制型器件，具有高输入阻抗和低功耗的特点，适用于放大器和开关电源等领域。

2. 电路基础

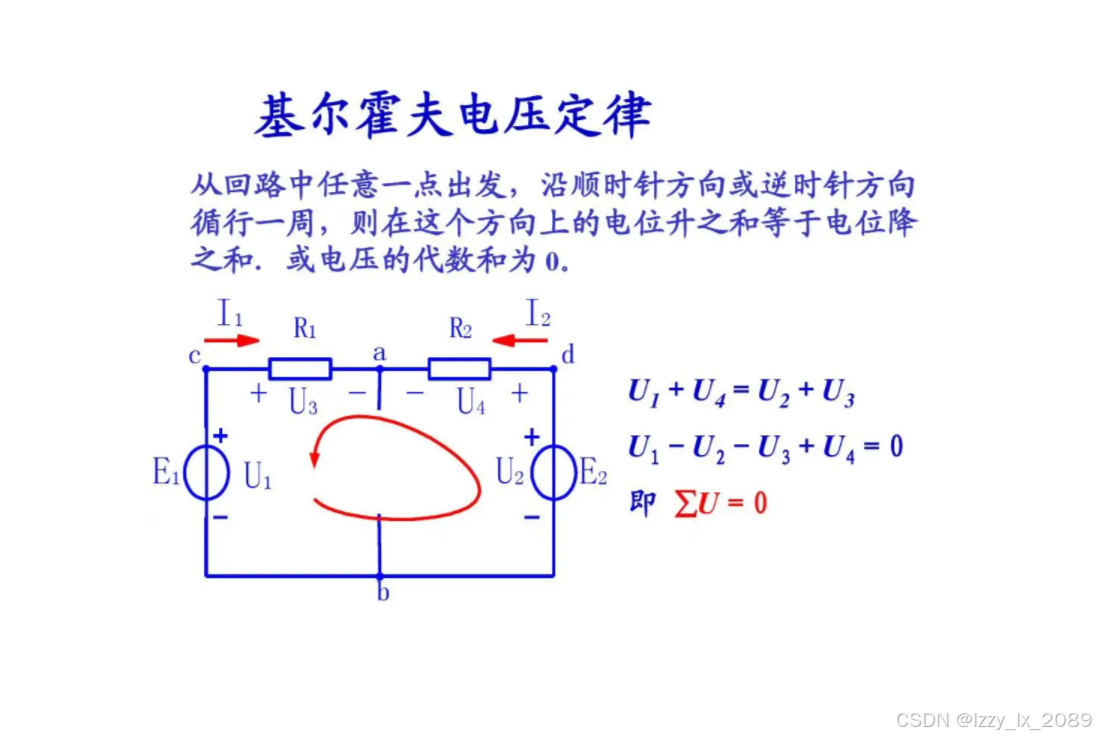

基尔霍夫定律是电路分析的基本定理，包含基尔霍夫电流定律（KCL）和基尔霍夫电压定律（KVL）。KCL指出，任一节点的电流代数和为零；KVL指出，任一回路的电压升等于电压降的总和。

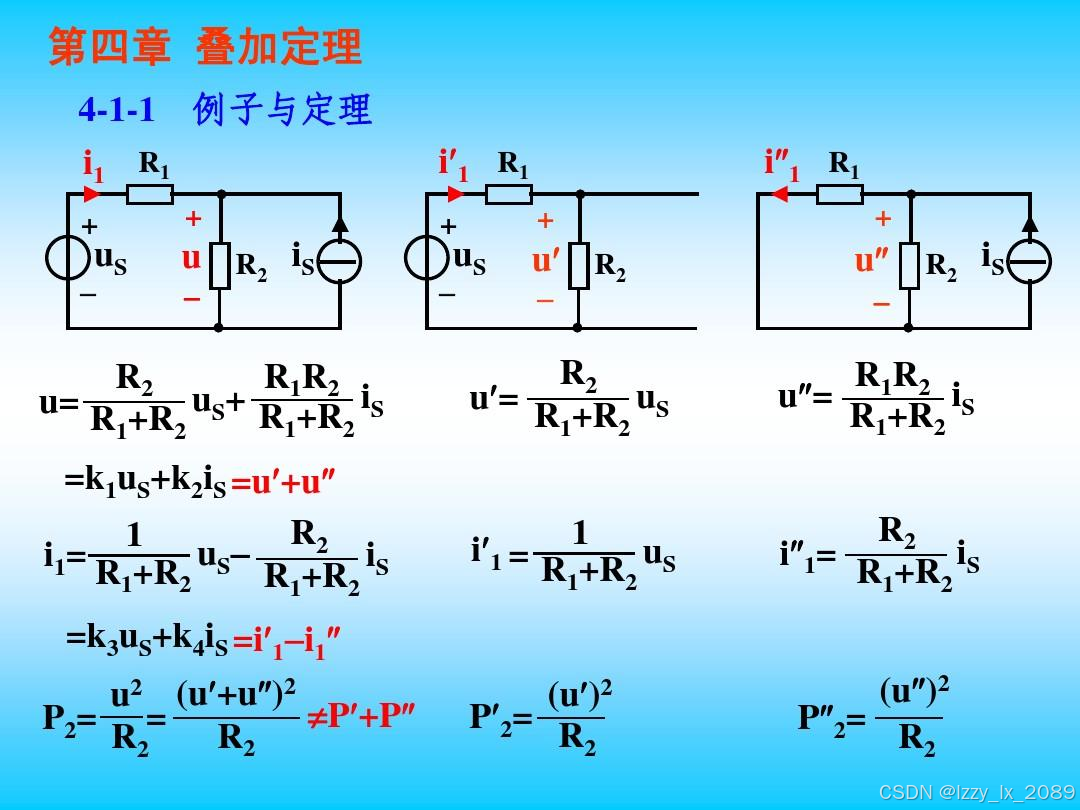

叠加定理用于线性电路的分析，即在一个含有多个独立电源的线性电路中，某一支路的响应等于各个独立电源分别作用时的响应总和。

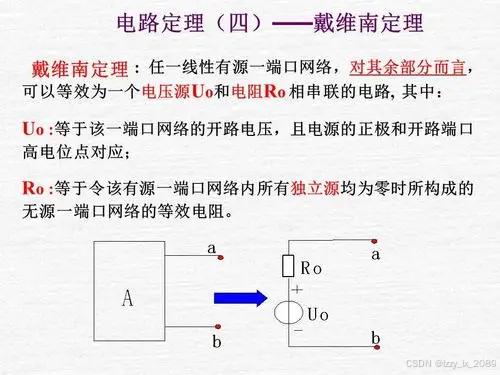

戴维南定理将复杂电路简化为一个含有单一电源和电阻的等效电路，便于分析和计算。任何一个线性含源电阻网络都可以等效为一个理想电压源和一个电阻的串联形式。

交流电路涉及相位、频率和振幅等参数，复数表示法 u(t)=Um​cos(ωt+ϕ) 常用于描述正弦量。相量法则是分析交流电路的重要工具，相量 Uˉ=Uejϕ 使得复杂的三角运算简化为代数运算。

三、放大电路及其应用

1. 基本放大电路

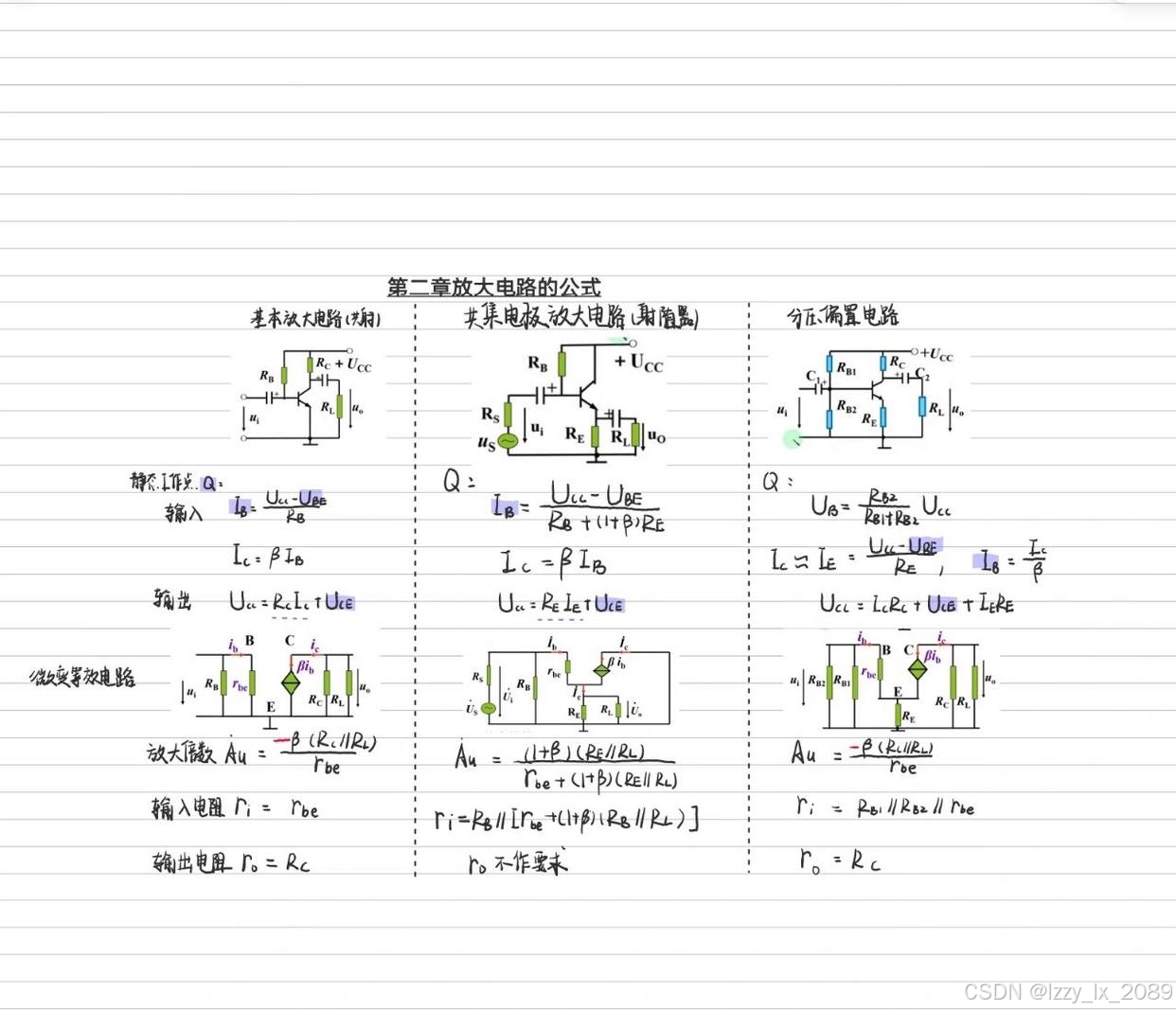

基本放大电路是电工电子技术中的核心部分之一，它的主要功能是对输入信号进行放大，以便输出更高强度的信号。放大电路的种类多样，以适应不同的应用需求。其中，共射极放大电路因其较高的电压增益和适中的输入输出阻抗而被广泛应用。共射极放大电路采用一个晶体管，通过适当的偏置使晶体管工作在放大区，从而实现对信号的放大。

2. 多级放大电路

为了实现更高的放大倍数和满足特定的阻抗要求，通常需要构建多级放大电路。多级放大电路由几个单级放大电路级联组成，每一级的输出作为下一级的输入。多级放大电路的设计需要考虑每一级的工作点、输入输出阻抗匹配以及整体的稳定性。甲类、乙类和甲乙类放大电路各有优缺点。甲类放大电路具有较高的线性度但效率较低；乙类放大电路效率高但存在交越失真；甲乙类放大电路则综合了两者的优点，兼顾效率和线性度。

3. 集成运算放大电路

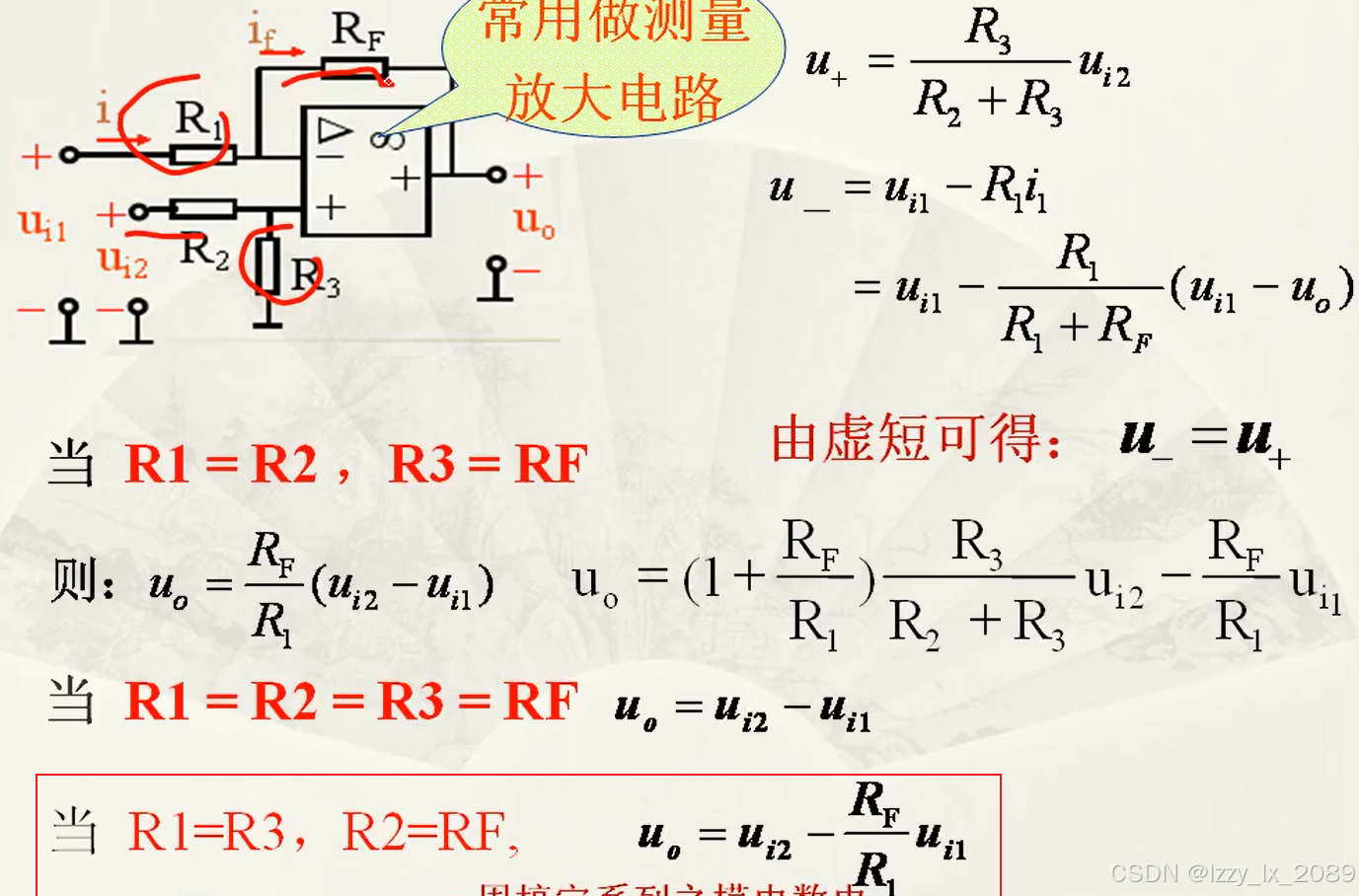

集成运算放大电路（简称运放）是一种高增益的直接耦合放大电路，广泛用于模拟信号处理。理想运放具有无穷大的开环增益、无穷大的输入阻抗和零输出阻抗。在实际使用中，运放被接成不同的闭环形式以实现各种功能，如反相放大、非反相放大、差分放大、积分和微分运算等。运放的分析通常基于“虚短”和“虚断”的概念，即假设运放输入端电位相等（虚短）和电流为零（虚断），从而简化电路分析过程。

4. 实际应用

放大电路在电子设备中的应用十分广泛。例如，在音响设备中，麦克风产生的微弱信号需要通过多级放大电路放大后推动扬声器；在通信系统中，接收到的弱信号需要通过放大器放大以便于后续处理；在仪器仪表中，传感器产生的小信号也需要经过放大才能进行精确测量和显示。此外，集成运放还被广泛应用于滤波器、振荡器和各种线性电路设计中。

四、逻辑代数与组合逻辑电路

1. 逻辑代数基础

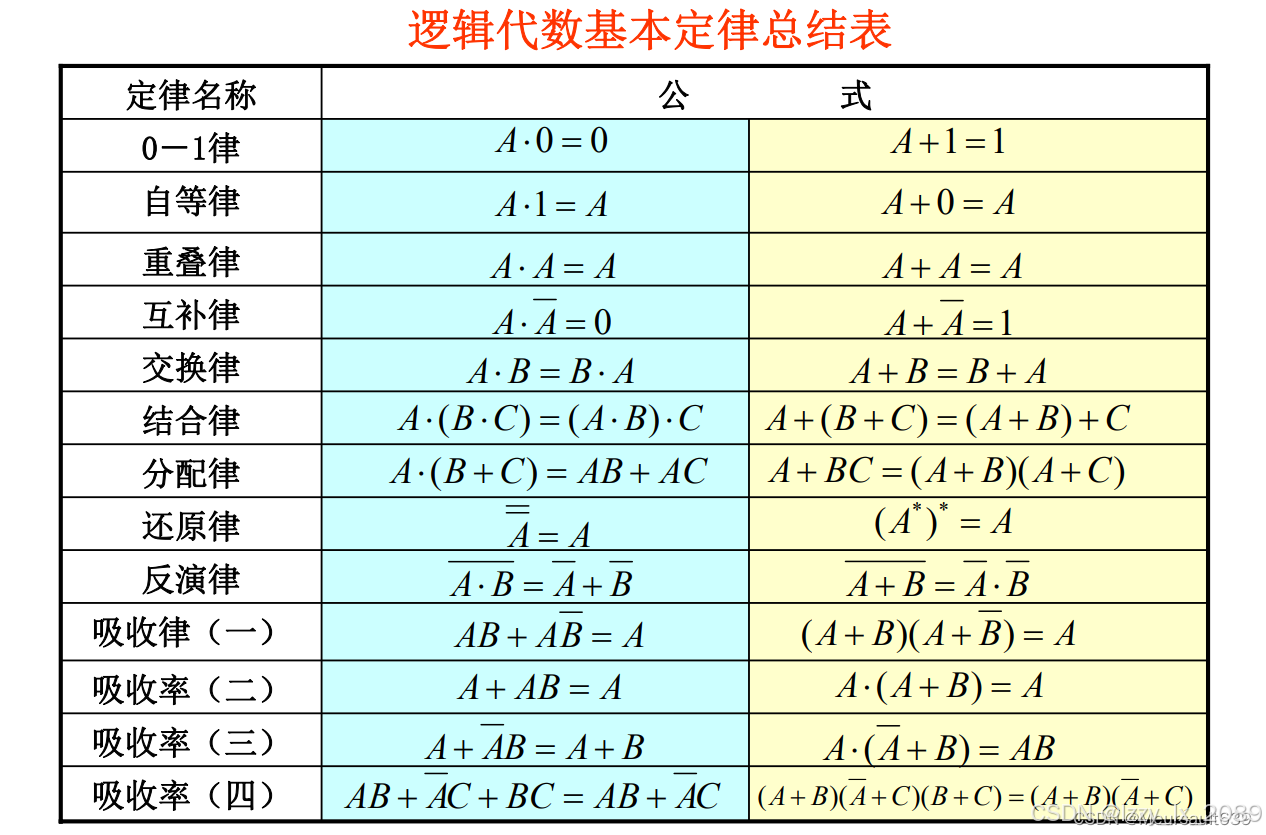

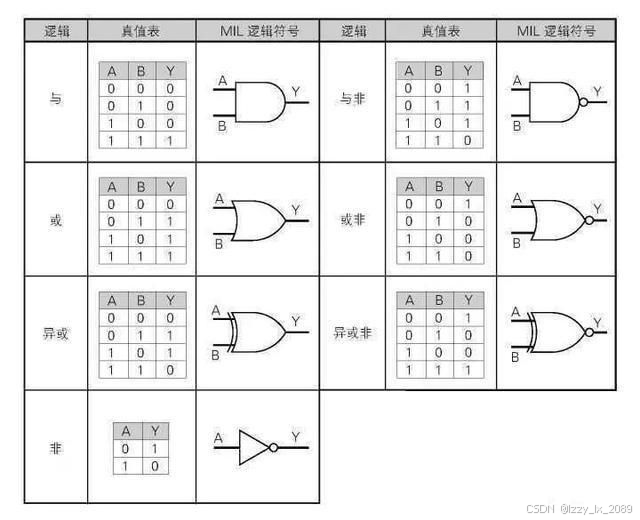

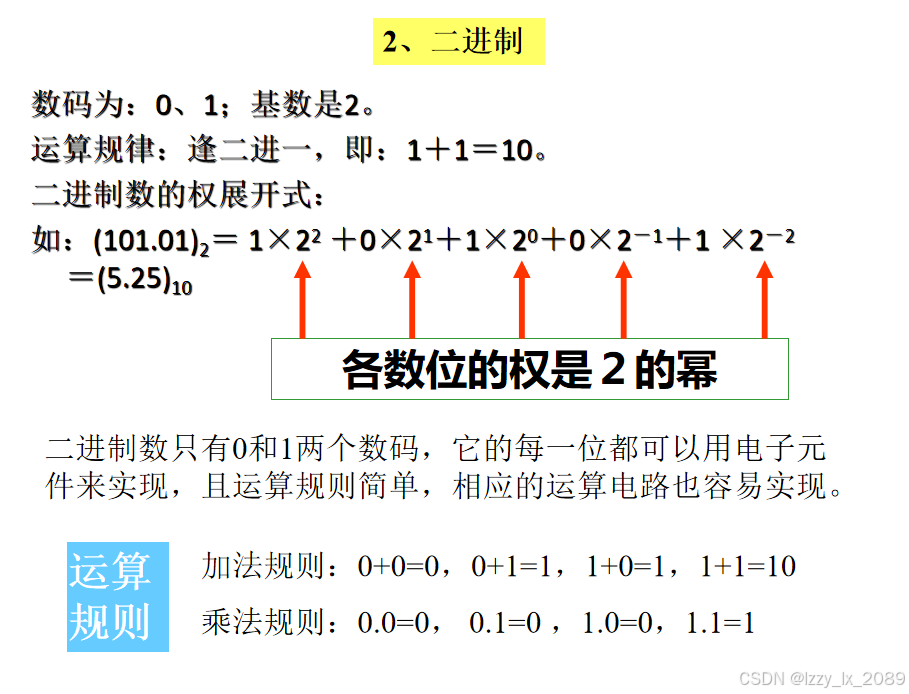

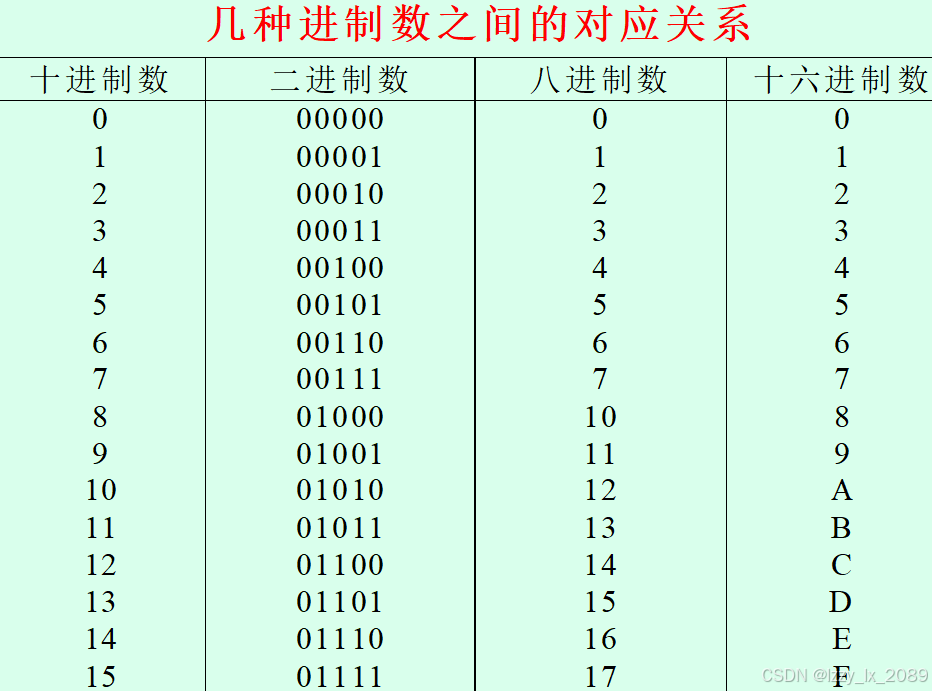

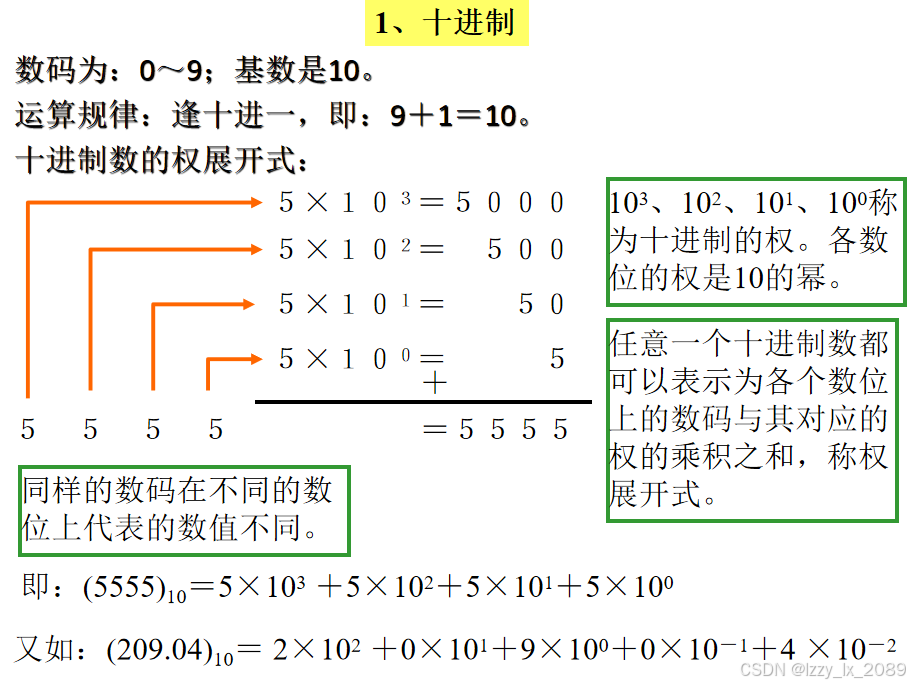

逻辑代数是研究逻辑变量之间关系的数学工具，在数字电路设计中具有重要作用。逻辑变量只能取值0或1，表示FALSE或TRUE。基本的逻辑运算包括与（AND）、或（OR）、非（NOT）、异或（XOR）和同或（XNOR）。逻辑代数中常用的公式有摩根定律、与非门和或非门等概念。摩根定律表明一个逻辑运算的否定可以通过其他形式的否定来实现，例如：eg(A⋅B)=egA+egB 和 eg(A+B)=egA⋅egB。这些公式用于化简复杂的逻辑表达式。

2. 组合逻辑电路分析与设计

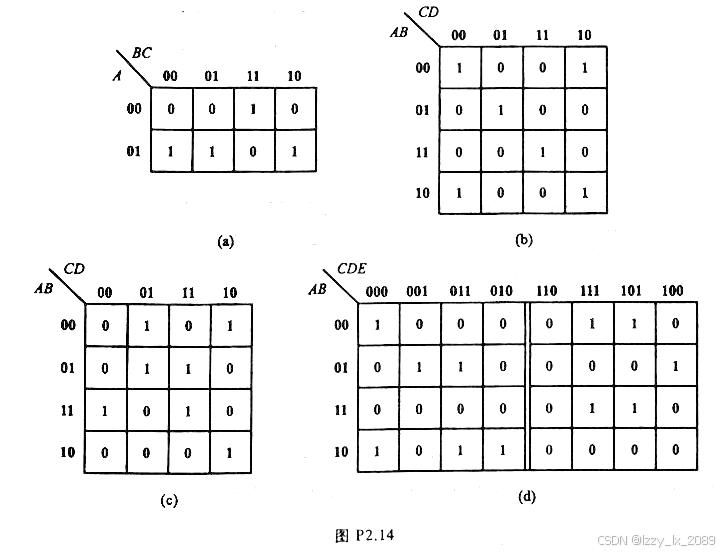

组合逻辑电路是数字电路中的一种基本类型，其输出仅取决于当前的输入状态，而与过去的输入无关。组合逻辑电路的分析步骤包括：首先写出逻辑表达式，然后化简逻辑表达式，最后画出逻辑图。设计步骤则相反，首先根据需求画出逻辑图，然后写出对应的逻辑表达式，再化简逻辑表达式。卡诺图（Karnaugh Map）是逻辑化简过程中一种重要的工具，通过将逻辑表达式中的变量组合排列成一个表格，能够清晰明了地找到最简化的逻辑表达式。

3. 加法器与编码器

加法器是实现二进制数算术运算的基本单元，分为半加器和全加器。半加器只有两个输入位，全加器则有三个输入位（包括进位）。多位加法器可以通过级联全加器实现。常见的加法器有串行加法器和并行加法器。编码器则是用来将信息从一种形式转换为另一种形式的电路，例如优先编码器可以将多个输入信号编码为二进制代码输出。

4. 译码器与数据选择器

译码器是将二进制输入转换成多个输出的一种组合逻辑电路，常见的有2-4线译码器、3-8线译码器和4-16线译码器。数据选择器（多路选择器）则根据选择信号从多个数据输入中选择一个输出，常见的有多选一数据选择器。数据选择器在计算机微处理器内部用于数据传输和处理。

五、逻辑代数与时序逻辑电路

1. 触发器

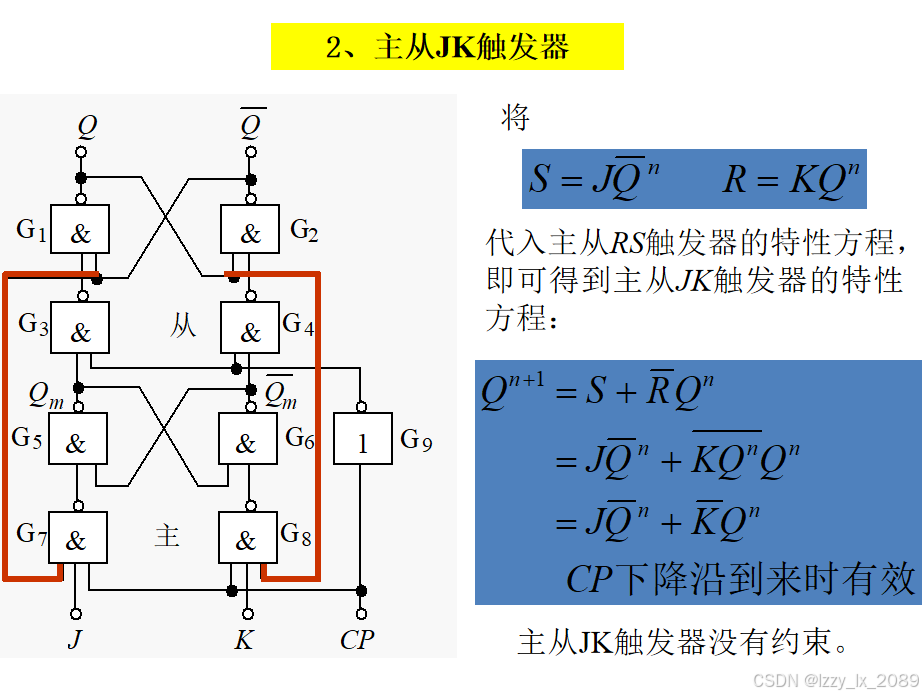

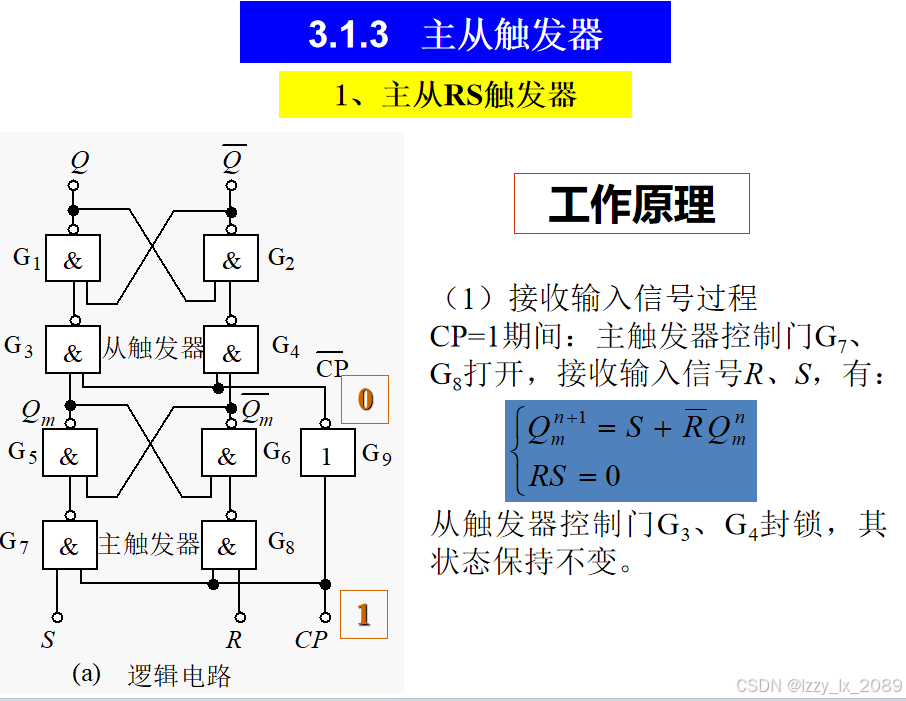

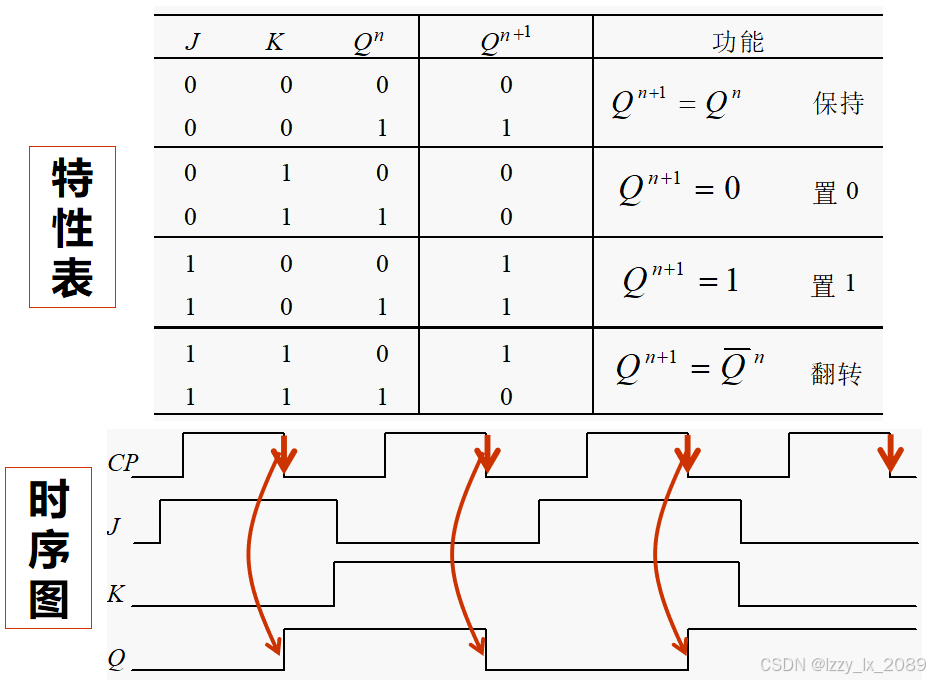

触发器是时序逻辑电路中用于存储一位二进制信息的基本单元。触发器有两个稳定状态，分别对应二进制的“0”和“1”。常见的触发器类型包括RS触发器、D触发器、JK触发器和T触发器。RS触发器是最简单的触发器，由两个NOR门或两个NAND门交叉耦合组成，但存在约束条件 1R=S=1 不允许出现。D触发器通过一个数据输入端D、一个时钟输入CP和一个输出端Q，能够在时钟信号的上升沿或下降沿改变状态。JK触发器克服了RS触发器的约束条件，通过J端和K端的输入信号控制触发器的状态翻转。T触发器和T'触发器则分别是在CP脉冲作用下实现状态翻转和状态反转。

2. 寄存器与计数器

寄存器是由多个触发器组成的存储单元，用于暂存数据或指令。移位寄存器可以实现数据的串行或并行移动，如串入并出、并入串出等。计数器则是具备记忆功能的计数工具，能够记录输入脉冲的个数。计数器按计数体制可分为二进制计数器、十进制计数器和任意进制计数器；按计数方式可分为同步计数器和异步计数器。例如，异步二进制加法计数器通过各级触发器依次翻转实现计数功能。

3. 顺序脉冲发生器与竞争冒险现象

顺序脉冲发生器用于产生一系列时间上有先后顺序的脉冲信号，常用于数字系统的时序控制。然而，在实际电路中可能会遇到竞争冒险现象，这是由于信号传输延迟导致的瞬时错误输出。竞争冒险主要分为静态冒险和动态冒险两种。静态冒险是逻辑冒险的一种表现，可以通过修改逻辑设计消除；动态冒险则与信号传输路径的延时有关，通常通过增加采样保持电路来解决。

六、思考与收获

1. 实验与实践中的收获

在《电工电子技术》的学习过程中，实验和实践环节起到了至关重要的作用。通过实际操作，我不仅加深了对理论知识的理解，还培养了动手能力和解决问题的能力。在面包板接线实验中，我学会了如何连接电路并确保其正常工作，这种实践经验极大地增强了我的电路设计和调试能力。例如，在实现一个简单的放大器电路时，通过实际测量和调整元件参数，我深刻理解了放大倍数和频率响应之间的关系。

2. 课程设计的体验

课程设计是我们学习过程中的一个重要环节。通过设计一些实际应用电路，如简易无线发射器和音频放大器，我不仅掌握了电路设计的基本步骤和方法，还增强了我的创新能力和团队合作精神。在这些项目中，我学到了如何从需求分析、电路图设计到实际组装和调试的全过程。同时，通过与同学的合作，我也体会到了沟通和协作的重要性。

3. 思维模式的转变

学习《电工电子技术》不仅让我掌握了专业知识，还使我在思维模式上发生了显著转变。以前面对问题时，我习惯于寻找现成的解决方案，但现在我学会了如何系统地分析问题并找出解决方法。例如，在设计和调试一个计数器电路时，我遇到了一些难以解决的技术难题，通过不断尝试和调整方案，最终成功解决了问题。这一过程锻炼了我的逻辑思维和独立思考能力，使我能够在面对未来的挑战时更加从容应对。

七、总结与未来展望

1. 学习总结

通过系统学习《电工电子技术》，我全面掌握了电路分析、模拟电路、数字电路等基础知识，深入理解了电工电子技术的核心原理和应用方法。特别是通过实验和课程设计的实践环节，我不仅巩固了所学知识，还培养了动手能力和创新思维。这门课程为我提供了扎实的专业基础和丰富的实践经验。

2. 个人感悟

在学习过程中，我体会到理论与实践相结合的重要性。电工电子技术不仅需要扎实的理论基础，还需要通过大量的实践来加深理解和掌握。每当我完成一个实验或项目时，都会有一种成就感和自信，激励我在学习中不断进步。同时，我也认识到团队合作和沟通交流的重要性，这些都是今后工作中不可或缺的软技能。

3. 展望未来

展望未来，随着科技的快速发展和人工智能、物联网、新能源等新兴领域的兴起，电工电子技术将迎来更广阔的发展空间。我计划在这一领域继续深造，不断提升自己的专业技能和创新能力。未来几年内，我希望能参与到更多实际项目中，积累丰富的行业经验。同时，我也期待通过进一步的学习和研究，能够在技术创新方面有所突破，为行业的发展贡献一份力量。
