NR - Slot Configuration



---

​        NR中的上下行时隙配置取决于tdd-UL-DL-ConfigurationCommon，tdd-UL-DL-ConfigurationDedicated以及SFI。

      tdd-UL-DL-ConfigurationCommon为小区级别配置，tdd-UL-DL-ConfigurationDedicated为UE专属配置，SFI是通过DCI来指示上下行时隙格式变化。

一 tdd-UL-DL-ConfigurationCommon

         tdd-UL-DL-ConfigurationCommon的配置如下，一般存在于SIB1信息中。

TDD-UL-DL-ConfigCommon ::=          SEQUENCE{

referenceSubcarrierSpacing          SubcarrierSpacing,

pattern1           TDD-UL-DL-Pattern,

pattern2          TDD-UL-DL-Pattern       OPTIONAL,-- Need R

    ...

}



TDD-UL-DL-Pattern ::=               SEQUENCE{

    dl-UL-TransmissionPeriodicity      ENUMERATED {ms0p5, ms0p625, ms1, ms1p25, ms2, ms2p5, ms5, ms10},

    nrofDownlinkSlots                   INTEGER(0..maxNrofSlots),

    nrofDownlinkSymbols             INTEGER (0..maxNrofSymbols-1),

    nrofUplinkSlots                        INTEGER (0..maxNrofSlots),

    nrofUplinkSymbols                  INTEGER (0..maxNrofSymbols-1),

    ...,

    [[

    dl-UL-TransmissionPeriodicity-v1530    ENUMERATED {ms3, ms4}                                               OPTIONAL-- Need R

    ]]

}

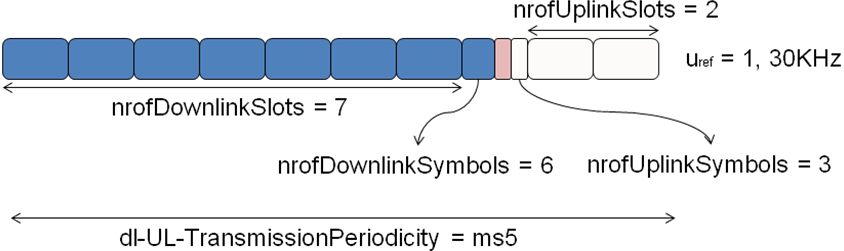

        以参考子载波间隔为30KHz，周期为0.5ms，结合示例可以理解TDD-UL-DL-Pattern中的各项代表的含义。Slot中符号数减去nrofDownlinkSymbols与 nrofUplinkSymbols之和，剩余的符号称之为Flexible Symbol。



u	子载波间隔	Normal  CP Slot长度
0	15KHz	1ms
1	30KHz	0.5ms
2	60KHz	0.25ms
3	120KHz	0.125ms



周期	适用子载波间隔	Slot数
0.625ms	120KHz	5
1.25	60KHz/120KHz	5/10
2.5	30KHz/60KHz/120KHz	5/10/20

        对于部分非整数ms的周期配置中，对于参考子载波间隔有要求，保证周期内是整数个Slot。

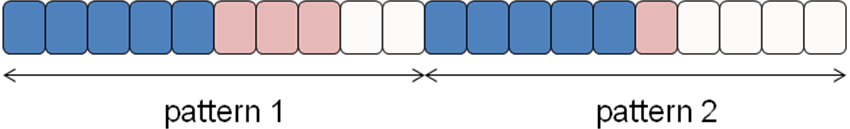

        从上面的配置中可以看到，patter1和pattern2的配置都一样，可以分别配置两种周期，但是周期之和（单位为ms）必须能被20整数。对于pattern2是可选配置。

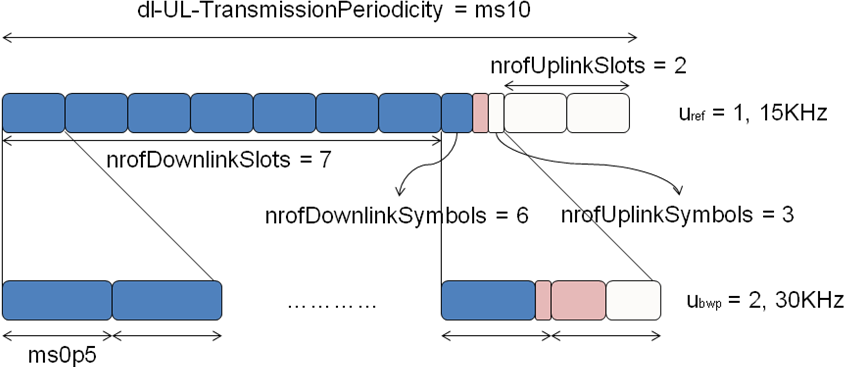

        需要注意的是，实际BWP中的时隙格式需要根据BWP的子载波间隔进行转换，参考子载波间隔必须小于等于BWP的子载波间隔。



二 tdd-UL-DL-ConfigurationDedicated

      tdd-UL-DL-ConfigurationDedicated是UE专属配置，不过这个配置只能修改tdd-UL-DL-ConfigurationCommon配置中的Flexible Symbol。Flesible Symbol即由周期内除去配置的上下行Slot/上下行符号数后的符号。



TDD-UL-DL-ConfigDedicated ::=       SEQUENCE{

    slotSpecificConfigurationsToAddModList      SEQUENCE(SIZE (1..maxNrofSlots)) OF TDD-UL-DL-SlotConfig       OPTIONAL,-- Need N

    slotSpecificConfigurationsToreleaseList     SEQUENCE(SIZE (1..maxNrofSlots)) OF TDD-UL-DL-SlotIndex        OPTIONAL,-- Need N

    ...

}



TDD-UL-DL-SlotConfig ::=            SEQUENCE{

    slotIndex                           TDD-UL-DL-SlotIndex,

    symbols                            CHOICE {

        allDownlink                        NULL,

        allUplink                            NULL,

        explicit                           SEQUENCE {

     nrofDownlinkSymbols     INTEGER (1..maxNrofSymbols-1)

     nrofUplinkSymbols         INTEGER(1..maxNrofSymbols-1)

        }

    }

}

TDD-UL-DL-SlotIndex ::=             INTEGER(0..maxNrofSlots-1)



        tdd-UL-DL-ConfigurationDedicated中配置的是Slot符号指示数组，基本元素为TDD-UL-DL-SlotConfig，通过其中的slotIndex确定Slot位置，可以将该Slot指示为全下行符号，全上行符号，或者上行符号数/下行符号数。

       tdd-UL-DL-ConfigurationDedicated不能将tdd-UL-DL-ConfigurationCommon指示的下行符号变更为上行符号，上行符号变更为下行符号。



    tdd-UL-DL-ConfigurationCommon和tdd-UL-DL-ConfigurationDedicated配置确定后的上下行配置后，上下行符号的使用比较明确。

• 上行符号上不能接收PDCCH/PDSCH/CSI-RS
• 下行符号上不能发送PUSCH/PUCCH/PRACH/SRS
• Higher layers不能在同一个Flexible符号上既配置有发送又配置有接收，例如RRC配置的一些周期性接收和周期性发送

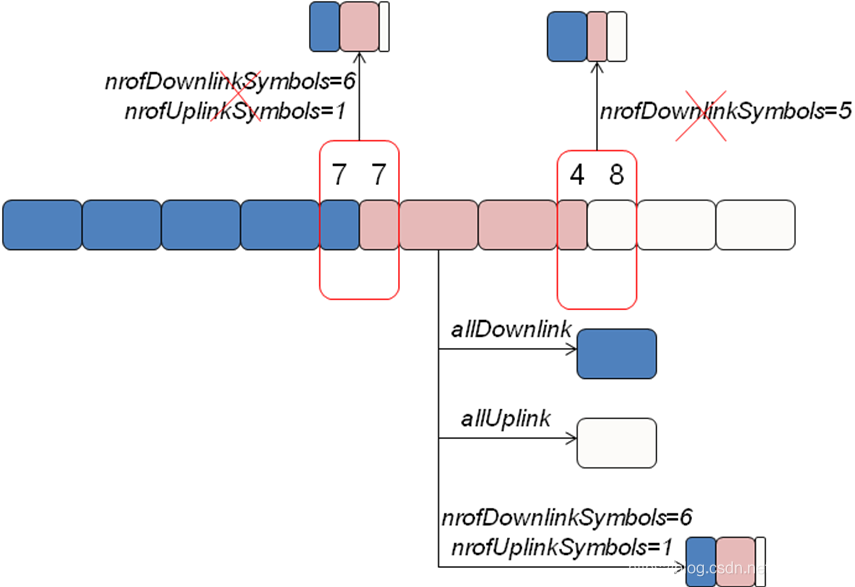

• SSB符号位置不期望被配置成上行符号，如果PUSCH/PUCCH/PRACH符号与SSB任一符号重叠，则不能发送PUSCH/PUCCH/PRACH；SSB符号位置也不能发送SRS
• PRACH Occasion，即配置为发送PRACH的符号位置不能配置为下行符号，包括PRACH符号前的Ngap符号，如果PDSCH/PDCCH/CSI-RS与其任一符号重叠，则不能接收PDSCH/PDCCH/CSI-RS



        Flexible 符号上调度，比较灵活，DCI调度决定了在该符号位置是下行接收还是发送。



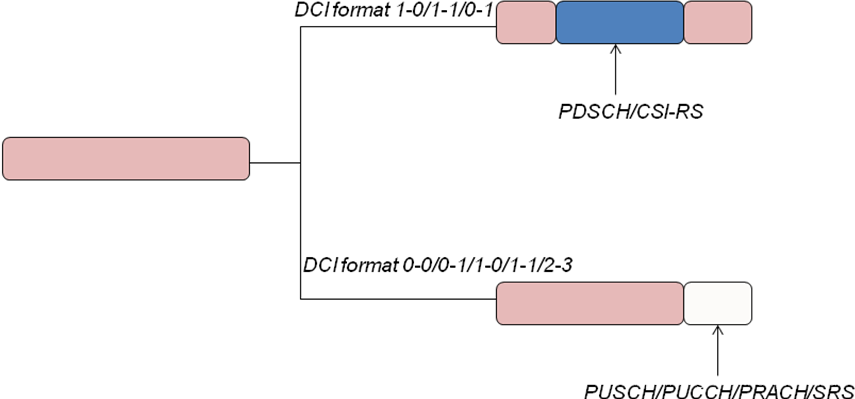

    对于TDD，higher layers配置的PDSCH/CSI-RS在Flexible符号上，此时如果有DCI format 0-0/0-1/1-0/1-1/2-3调度的PUSCH/PUCCH/PRACH/SRS发送符号有在Flexible符号上，那么不配置PDSCH/CSI-RS接收；否则，可以配置PDSCH/CSI-RS接收。



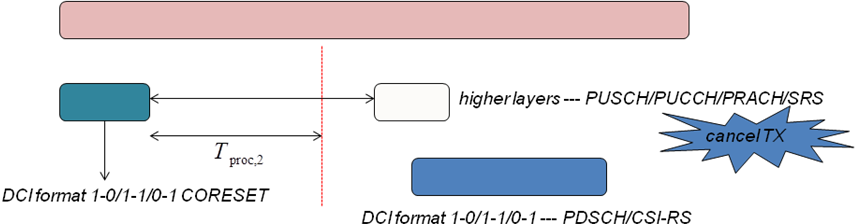

    对于TDD，higher layers配置的PUSCH/PUCCH/PRACH/SRS发送符号在Flexible集合内，如果接收到DCI format 1-0/1-1/0-1指示的PDSCH/CSI-RS接收，在发送符号满足时间间隔要求的前提下，不发送PUSCH/PUCCH/PRACH/SRS。

        对于SFI改变上下行时隙/符号配置，后面再进行学习总结。欢迎关注公众号“自由之路66”！



---
