帧结构和物理资源(Numerologies,系统帧和子帧，时隙)

之所以名字写这么长，是因为我发现后面的每个知识点的内容都很多，但是也不排除内容很少的知识点，所以为了查阅方便，我尽量一篇文章只写一个知识点，而如果知识点内容少，那我就把它们合并到一篇文章里，就如同这次的篇名一样。

这一章主要的目的是介绍NR中的一些基本概念，把这章放到前面说的原因，是因为在后面所有的知识点中会反复使用到这些基本概念，在这一章做个基本概念的简单总结后面大家看到相关内容时就可以直接翻出这章来查看对应的基本概念。


Numerologies

这个说实在话不知道怎么翻译，所以就直接上英文了，后面可能还有类似的情况,请大家谅解。Numerology是NR新引入的概念，简单点说就是一个NR的载波(carrier)带宽中支持不同的子载波间距。对于LTE来说，一个LTE的载波(carrier)带宽中只支持唯一的子载波间距(15kHz)，但是对于NR的载波来说，可以支持不同的子载波间距。

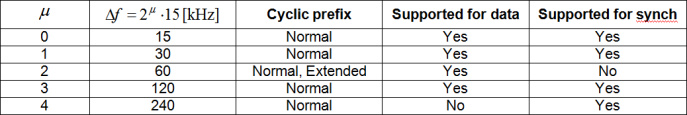

Numerology支持的子载波间距如下表所示：



从该表可以看出，numerology一共支持5种子载波间距：15kHz,30kHz,60kHz,120kHz,240kHz。对于PSS，SSS和PBCH所在的BWP，只支持子载波间距为15kHz，30kHz，120kHz和20kHz。用于上下行数据传输的numerology所支持的BWP对应的子载波间距为15kHz,30kHz,60kH和120kHz。

其中只有子载波间距60kH( = 2)支持extended CP。

Numerologies的简单介绍大概就这么多，后面还有许多与其相关的知识点，这个我们在后面的文章里会展开介绍。

Frames and subframes

与LTE一样，NR的上下行帧结构仍然是1个系统帧10ms的长度，每个系统帧由10个子帧组成，每个子帧长度为1ms。

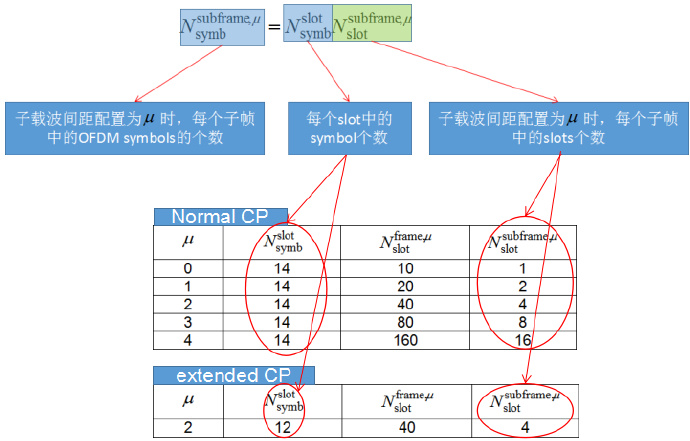

每个子帧由多个连续的OFDM符号组成：



从上面的图表我们可以看出，在不同的numerology(子载波间距)下， 每个子帧和系统帧里的slot个数是不一样的，不同的numerology下相同的仅仅是每个slot都有14个OFDM符号。


与LTE相似，NR中每个系统帧由2个半帧(half-frame)组成，每个半帧由5个子帧组成：

• 半帧0：由子帧0-4组成；
• 半帧1：由子帧5-9组成。

与LTE相同，由于UE与基站之间的距离造成的上行接收延迟，从UE传输的上行帧i要比对应的下行帧提前 =     进行传输才能保证基站能准时收到上行传输而不会和后面的下行帧相重叠造成冲突
