试验机上的弯曲试验

与拉伸试验和压缩试验一样,弯曲试验也是实际工况中最常发生的载荷类型之一。因此,当对各种各样的材料进行测试时,弯曲载荷尤为重要。弯曲试验也因而用于测定钢、塑料、木材、纸张、陶瓷和其他材料的机械性能。

弯曲试验

为什么进行弯曲试验?

弯曲试验被用于测定重要的力学性能。此试验尤其用于脆性材料的试验,因为这种材料试样会在拉伸试验期间因其失效行为而导致计量问题。

使用弯曲试验可以测定什么?

根据材料的不同,可以测定不同的材料特性。弯曲试验的结果反映了材料性能,特别是靠近试样表面的区域。测量的变形量大约是拉伸试验的伸长量的4倍。

典型的测试结果包括:

  • 材料的强度测试
  • 弯曲应力和应变的计算
  • 弯曲模量
  • 弯曲刚度
  • 抗挠性
  • 3.5 %伸长率下的应力
  • 屈服点和试样断裂处的应力和伸长率

弯曲试验的工作原理是什么?

共有三种不同类型的弯曲试验:

  • 2点弯曲试验
  • 3点弯曲试验
  • 4点弯曲试验

在2点弯曲试验中,试样一端被夹住,暴露的一侧加载试验压头。

2点弯曲试验

2 点弯曲试验

2点弯曲试验工装适用于纸张、纸板和薄膜试验。用于测定纸张、纸板和硬纸板(如按照DIN 53121、ISO 5628和DIN 19304标准)、塑料薄膜(如按照DIN 53350标准)以及涂层纺织品的弯曲刚度(采用横梁方法)和抗弯强度。

2 点弯曲试验

用于纸张、纸板和薄膜的2点弯曲试验工装

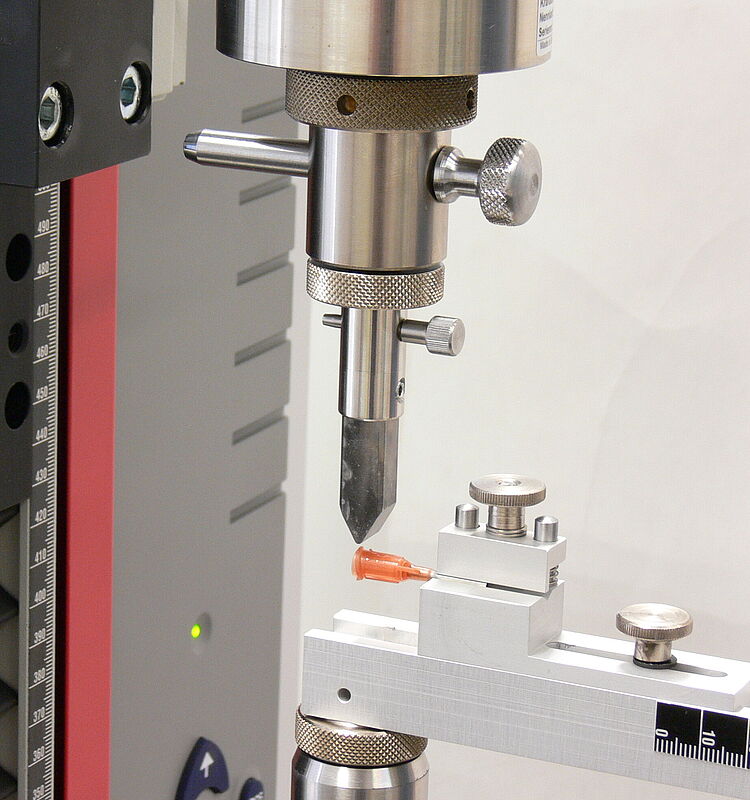

注射针头和医用管、导管以及导丝的2点弯曲试验

用于测试注射针头、医用管和导管的2点弯曲试验工装

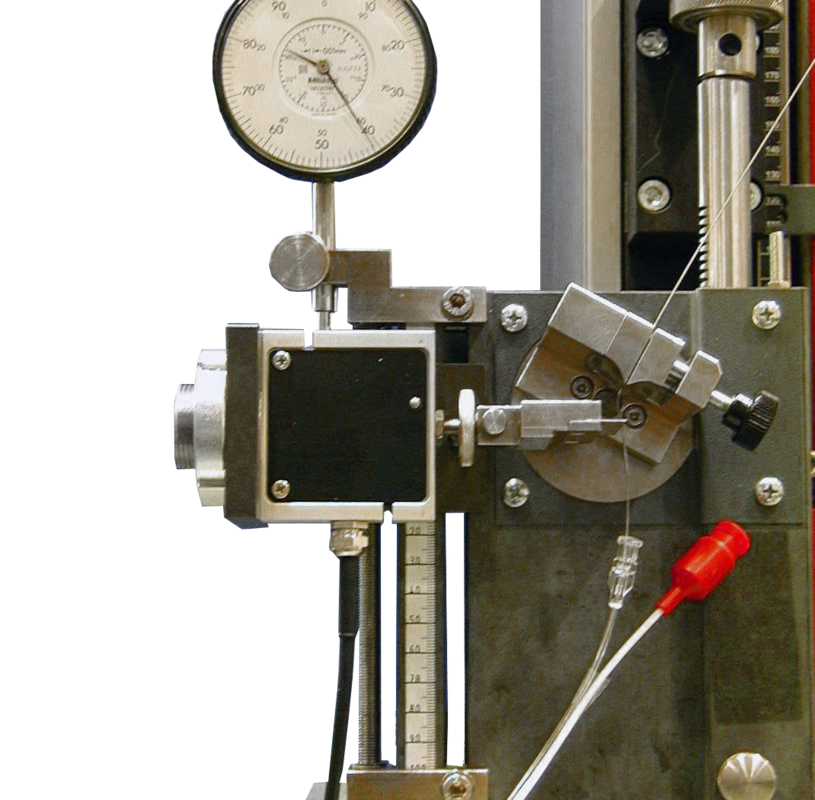

用于测定导管和导丝扭结阻力的弯曲试验

用于测定导丝扭结阻力的2点弯曲试验工装

3 点弯曲试验

3点弯曲试验中,将试样固定在两个支座上,并在中心加载试验压头。

通过3点弯曲试验进行弯曲试验

3 点弯曲试验

加载装置包含两个平行放置的试样砧座,两个砧座的中间还有一个上压头。上压头向试样施加载荷。

根据标准提出的要求,砧座和上压头必须有固定、旋转或摇摆的托架,以使测试符合规范。

该试验主要用于韧性和弹性材料。

为了最大程度地减少试验过程中的摩擦影响,可以安装压头,以便绕其纵轴旋转。摇摆托架可以与上压头和砧座支架配合使用,确保它们与试样平行。

3 点弯曲试验

4点弯曲试验中,将试样固定在两个支座上,并在中心加载具有两个接触点的试验压头。

4点弯曲试验

4 点弯曲试验

与3点弯曲试验一样,4点弯曲试验工装也包含两个平行放置的砧座,根据试验要求,这些砧座必须有固定、旋转或摇摆的托架。

该试验与3点弯曲试验的区别在于向试样施加载荷的方式。 4点弯曲试验是通过两个对称于砧座放置的上压头来施加载荷的。 然后,两个力作用区域之间的弯矩是恒定的。

该试验主要用于测定脆性材料弯曲时的弹性模量。

4 点弯曲试验工装

Dynstat弯曲试验工装

不同弯曲试验的视频

纸材料的3点弯曲测试

使用zwickiLine万能材料试验机系列进行三明治纸材料3点弯曲试验

按照DIN 53121的瓦楞纸板4点弯曲试验

使用zwickiLine验机按照DIN 53121进行瓦楞纸板4点弯曲试验

塑料的3点弯曲试验

塑料的3点弯曲试验
