iperf图形化打流工具JPerf2.0使用教程（1）：相关设置介绍

0 前言

iperf是一个很常用的网络性能测试工具，经常来进行打流测试，用来查看丢包率、抖动时间等网络通信情况，但它是使用命令行操作的，使用起来不太友好。本文介绍基于iperf的图形化操作工具JPerf2.0。

1 JPerf2.0的客户端和服务器设置

1.1 JPerf2.0的客户端设置

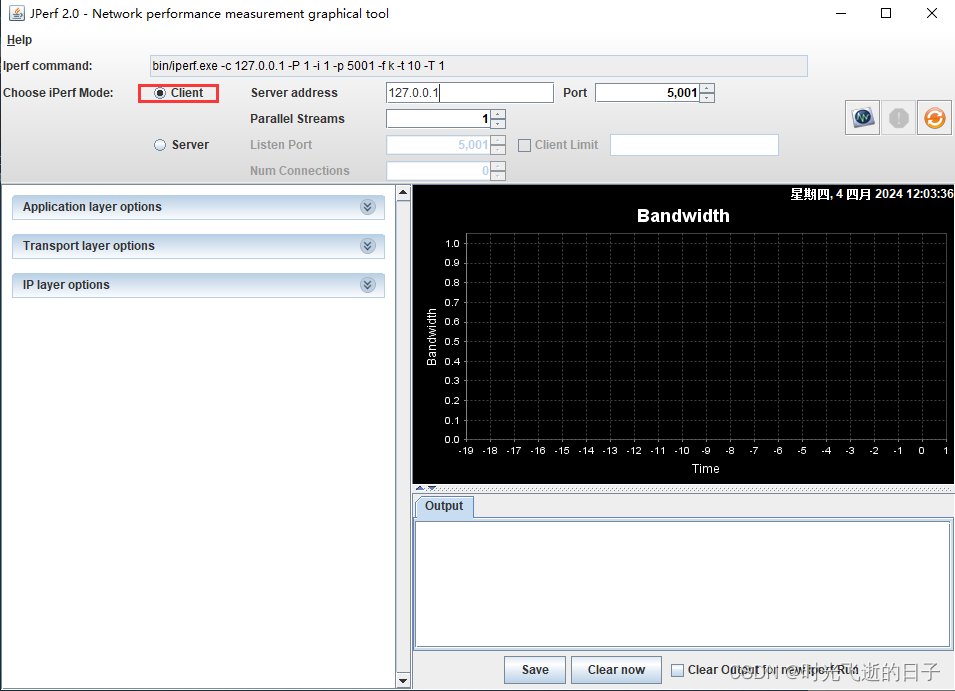

点击“Client”，进入客户端模式：

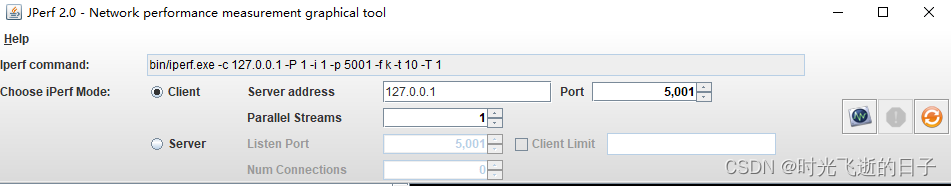

1.1.1 JPerf2.0的客户端连接设置

Server address：服务器地址，我们这里设置为回环地址：127.0.0.1
Port：服务器端口号
Parallel Streams：并行客户端数量（例如目标发送总流量是100Mbps，并行客户端数量设置为10，则每个客户端发送流量为100Mbps/10=10Mbps）

1.1.2 JPerf2.0客户端的应用层设置

Enable Compatibility Mode：使能兼容性模式（默认不勾选，如果打流使用的iperf版本不一致可以勾选此处以进行兼容）。
Transmit：发送方式。可以选择计时多少秒（Seconds）也可以选择发送多少流量（Bytes）。
Output Format：输出格式。用来选择速率显示单位。如果选择Mbps则选择MBits。
Report Interval：报告间隔。间隔多少秒（seconds）报告传输情况。
Testing Mode：测试模式。勾选Dual表示进行全双工双向传输，勾选Trade表示进行半双工的双向传输测试，也就是先测客户端到服务器，然后再测服务器到客户端。test port是在勾选了Dual或Trade进行连接的发送数据服务器端口。
Representative File：可以指定需要传输的文件。
Print MSS：打印最大报文段长度（MSS），MSS是TCP协议的一个选项，用于在TCP连接建立时，收发双方协商通信时每一个报文段所能承载的最大数据长度。

1.1.3 JPerf2.0客户端的传输层设置

（1） TCP
Buffer Length：缓冲区长度。默认不配置。
TCP Windeows Size：TCP窗口大小，根据传输速率进行设置。默认不配置。
Max Segment Size：TCP 最大段大小。默认不配置。
TCP No Delay：勾选后禁止黏包（Nagle）算法，避免TCP发生延时。默认不勾选。
（2）UDP
UDP Bandwidth：UDP带宽。这里的MBytes/sec实际上是Mbps，工具表达有误。
UDP Buffer Size：UDP缓存区大小。
UDP Packet Size：UDP包大小。

1.1.4 IP层（网络层）设置

TTL：生存时间。
Type of Service：服务类型（ToS）。默认为None，可选项有Low Cost（低成本）、Low Reliability（低可靠性）、Throughput（吞吐率）。

它的大小范围从0x10 (最小延迟) 到0x2
(最少费用)。在使用802.11e来控制服务质量的WLAN中，ToS是映射在Wi-Fi多媒体(WMM)存取范畴的。

Bind to Host：绑定的主机。默认不配置。
IPV6：支持IPV6。默认不勾选。

1.2 JPerf2.0的服务器设置

点击“Server”，进入服务器模式：

1.2.1 JPerf2.0的服务器连接设置

Listen Port：监听端口号。
Client Limit：仅允许指定IP的客户端连接。默认不设置。
Num Connections：最大允许接入的客户端数量。默认为0，不限制客户端数量。

1.2.2 JPerf2.0的服务器应用层设置

Enable Compatibility Mode：使能兼容性模式（默认不勾选，如果打流使用的iperf版本不一致可以勾选此处以进行兼容）。
Transmit：发送方式。可以选择计时多少秒（Seconds）也可以选择发送多少流量（Bytes）。
Output Format：输出格式。用来选择速率显示单位。如果选择Mbps则选择MBits。
Report Interval：报告间隔。间隔多少秒（seconds）报告传输情况。

1.2.3 JPerf2.0的服务器传输层设置

（1） TCP
Buffer Length：缓冲区长度。默认不配置。
TCP Windeows Size：TCP窗口大小，根据传输速率进行设置。默认不配置。
Max Segment Size：TCP 最大段大小。默认不配置。
TCP No Delay：勾选后禁止黏包（Nagle）算法，避免TCP发生延时。默认不勾选。
（2）UDP
UDP Bandwidth：UDP带宽。这里的MBytes/sec实际上是Mbps，工具表达有误。
UDP Buffer Size：UDP缓存区大小。
UDP Packet Size：UDP包大小。

1.2.4 JPerf2.0的服务器传输层设置

Bind to Host：绑定的主机。默认不配置。
IPV6：支持IPV6。默认不勾选。
