双频匹配(二)

前言

对于写过第一篇双频匹配的帖子,在实操的过程中,发现这个方法很多弊端,比如对于补偿线S2,他的长度是可以灵活去定义的,但是他的这个灵活性给我们带来的却不是很好,因为我们不是很好的去选择补偿线的长度,他很容易造成两个Zs1和Zs2阻抗为负,并且这种增加一个传输零点的方式,实际PA设计也并不怎么用,所以我们接着看看有没有简单的方法。

参考论文

一、2014 A Dual-Band Matching Network for Frequency-Dependent Complex Loads Suitable for Dual-Band RF Amplifiers

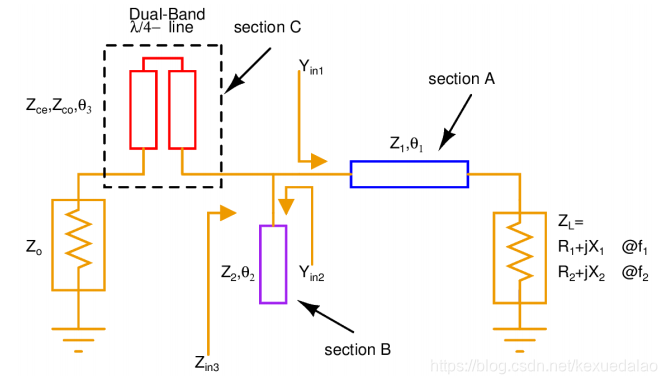

论文相较于上一篇,结构比较简单,至于我们是否采用第三段的耦合器结构,自己选择就行,我们不用,我们直接采用他前两段的方法就行。
在这里插入图片描述

结构分析

(一)Section A

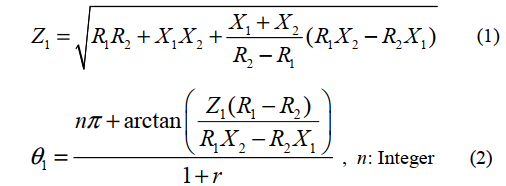

先进行第一段传输线的阻抗和电长度求解:
在这里插入图片描述

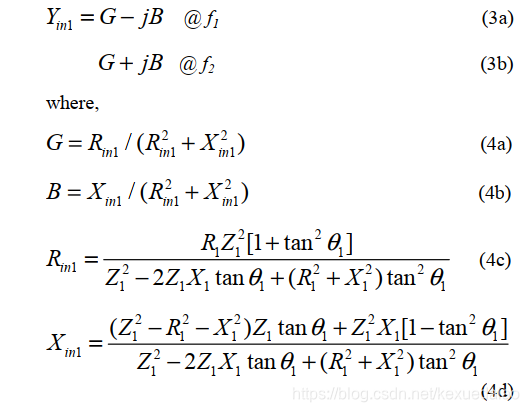

同样,在进行补偿线设计之前,我们先求出A到B的阻抗,求出ZIN和相对应的Yin。
在这里插入图片描述

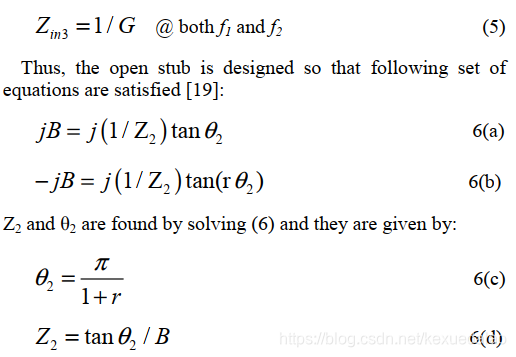

(二)Section B

求解出开路补偿线的阻抗和电长度
在这里插入图片描述

(二)Section C

这一段我们这里阐述一下 这篇论文的做法,如果不想用这种方法,可以换用任意一个实阻抗双频变换结构。
在这里插入图片描述
在这里插入图片描述

程序验证

在这里插入图片描述

一、

求解第一段Z1,theta_1
clear
clc
Ra=input(‘请输入低频下目标阻抗的实部:’);
Xa=input(‘请输入低频下目标阻抗的虚部:’);
Rb=input(‘请输入高频下目标阻抗的实部:’);
Xb=input(‘请输入高频下目标阻抗的虚部:’);
f1=input(‘请输入低频频率(单位GHz):’);
f2=input(‘请输入高频频率(单位GHz):’);
m=f2/f1;
Z3=sqrt(RaRb+XaXb+((Xa+Xb)/(Rb-Ra))
(RaXb-RbXa))
theta3=(1pi+atan(Z3(Ra-Rb)/(RaXb-RbXa)))/(m+1)
theta4=theta3*57.3
*

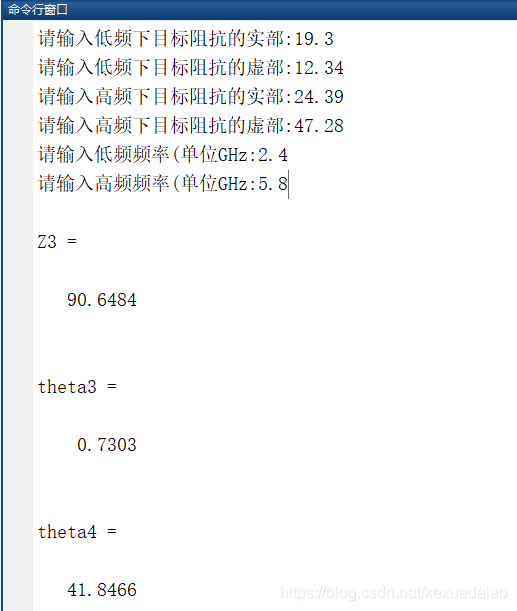

在这里插入图片描述
解得Z1=90.65 theta_1=41.84

二、

clear
clc
Ra=input(‘请输入低频下目标阻抗的实部:’);
Xa=input(‘请输入低频下目标阻抗的虚部:’);
Rb=input(‘请输入高频下目标阻抗的实部:’);
Xb=input(‘请输入高频下目标阻抗的虚部:’);
theta_1=input(‘输入第一段传输线的长度:’);
Z1=input(‘输入第一段传输线的阻抗:’);
f1=input(‘请输入低频频率(单位GHz:’);
f2=input(‘请输入高频频率(单位GHz:’);
m=f2/f1;
Zin_1a=Z1
((Ra+1iXa)+1iZ1tand(theta_1))/(Z1+1i(Ra+1iXa)tand(theta_1))
Zin_1b=Z1
((Rb+1i
Xb)+1iZ1tand(mtheta_1))/(Z1+1i(Rb+1i*Xb)tand(mtheta_1))
Yin_1a=1/Zin_1a
Yin_1b=1/Zin_1b
Z=1/real(Yin_1a)
*

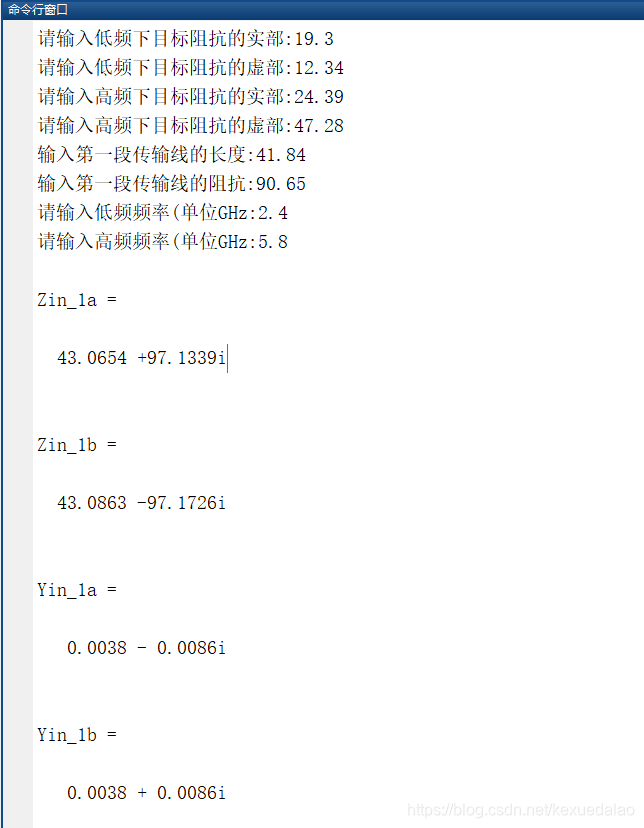

在这里插入图片描述
在这里插入图片描述

三、

求补偿线Z2、theta2
*clear
clc
B=input(‘请输入虚部值:’);
f1=input(‘请输入低频频率(单位GHz):’);
f2=input(‘请输入高频频率(单位GHz):’);
r=f2/f1;
theta_2=pi/(1+r)57.3
Z2=tand(theta_2)/B

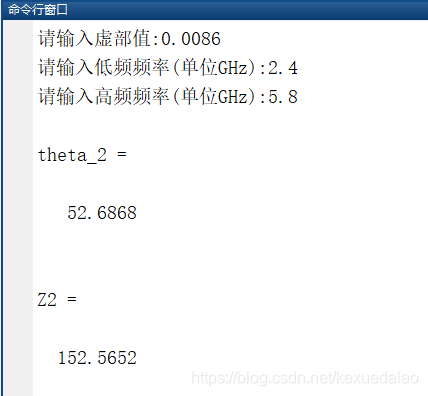

在这里插入图片描述
可以得到theta_2=52.68,Z2=152.50

四、

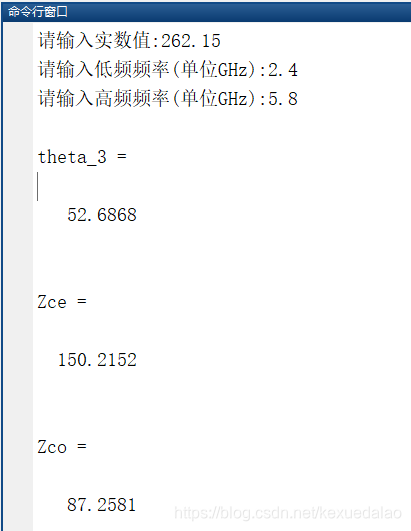

方法一

耦合器的方式
clear
clc
Zin=input(‘请输入实数值:’);
f1=input(‘请输入低频频率(单位GHz):’);
f2=input(‘请输入高频频率(单位GHz):’);
r=f2/f1;
Z0=50;
Zm=sqrt(Z0*Zin);
theta_3=pi/(1+r)57.3
Zce=Zm
tand(theta_3)
Zco=Zm/tand(theta_3)

在这里插入图片描述

方法二

采用两条相同的微带线
clear
clc
Z0=input(‘输入Zin阻抗值:’);%一般ZIN=Z0
RL=input(‘输入RL阻抗值:’);
F1=input(‘请输入低频频率(单位GHz):’);
F2=input(‘请输入高频频率(单位GHz):’);
m=F2/F1;
C=310^8;%光速
f1=F1
10^9;
f2=F210^9;%两个频率
beta1=2
pif1/C;
beta2=2
pif2/C;%传播常数
K=Z0/RL;%设置源阻抗和目标阻抗以及阻抗变换比,
L1=pi./(beta1+beta2);%两段微带的长度相等
theta1=beta1
L1180/pi
theta2=beta1
L1180/pi %两段微带的电长度,L2也用beta1来算是因为论文中是基于f1推出的结果
alpha=(tan(beta1
L1))^2;
Z1=RLsqrt((K(1-K)/(2alpha))+sqrt((K(1-K)/(2alpha))2+K3))
Z2=Z0
RL/Z1%计算两段微带线的特征阻抗

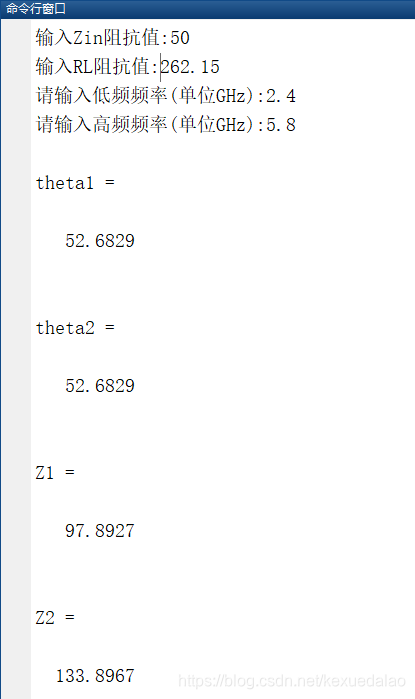

在这里插入图片描述

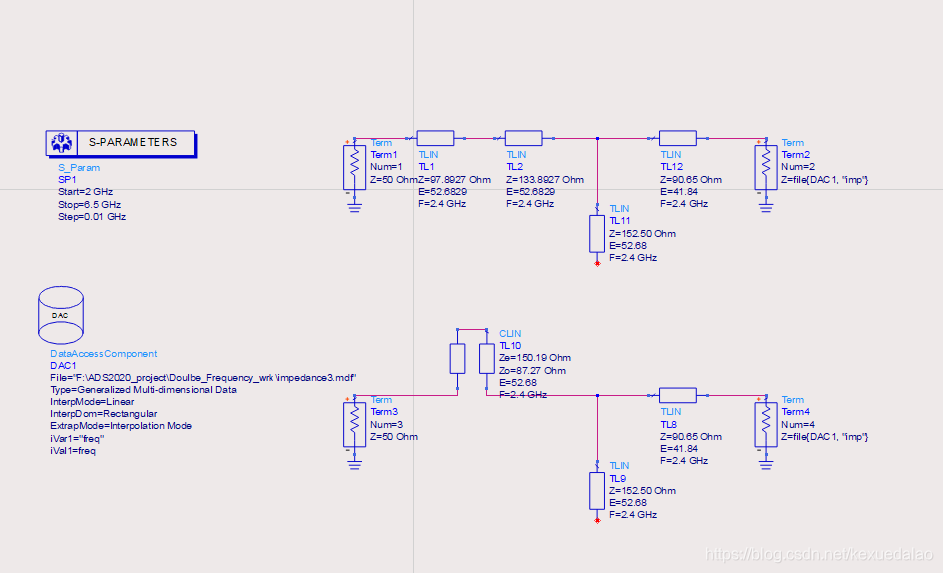

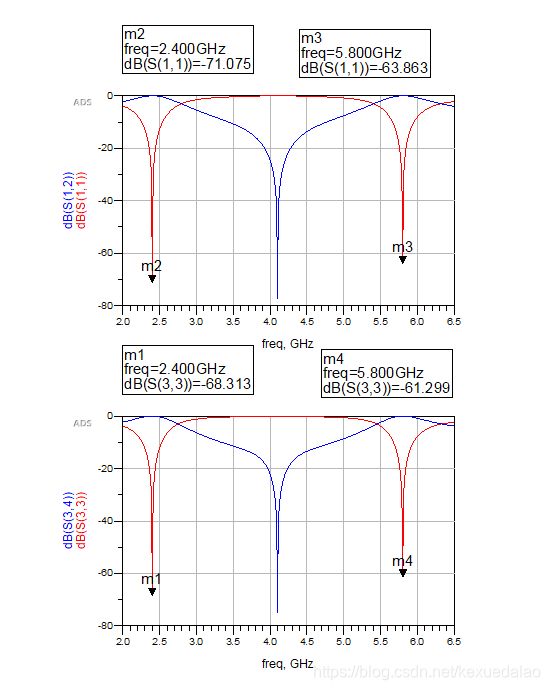

仿真验证

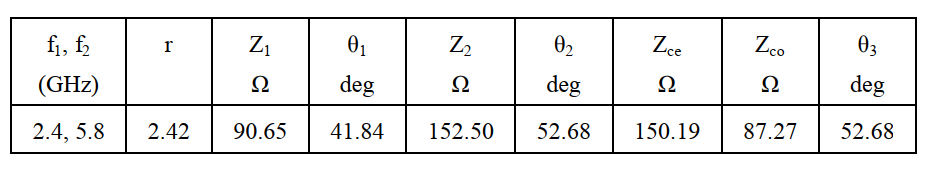

自此我们就把所有的值都算出来
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
