常见的一些电路稳定性措施

一、可以采用通过在栅极串联电阻的方法, 如图 所示。串联电阻可以消耗一定的射频输入功率，进而减小晶体管的增益，有效的防止在一定频率下射频功率晶体管输入阻抗为负而造成的自激振荡。低频产生的自激振荡，通常通过在输入电路中增加电阻并联电容来解决。

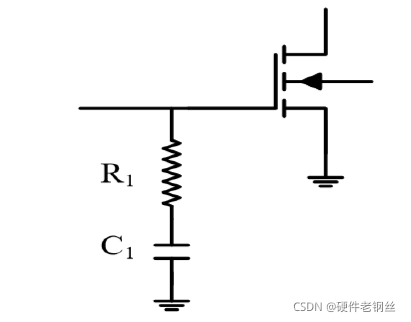

二、可以采用在栅极并联电阻的方法。栅极并联电阻是场效应晶体管最常用的稳定性方法。栅极并联电阻可以增加栅极串联阻抗的损耗，有效的防止在一定频率下晶体管输入阻抗为负而造成的自激振荡。对于低频自激振荡，一般通过电阻串联电感来改善。然而，为了避免直流接地短路，通常采用电阻串联电容

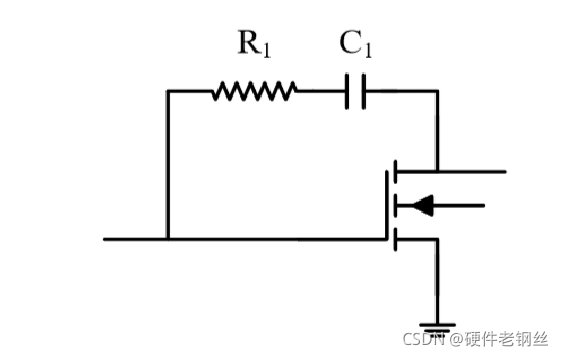

三、通过采用栅漏极反馈电阻的方法。栅漏极反馈电阻可以降低低频功率增益来减小射频功率晶体管的负阻抗，从而提功放的高稳定性。反馈技术对于快速的上升沿或高峰均比的幅度调制引起的包络失真电路，非常有效。由于电阻引起的噪声和损耗，一般通过电阻串联电容的负反馈来改善射频性能。电阻和电容的大小对于稳定性至关重要，过大的电容在晶体管快速开启时可能 烧毁晶体管

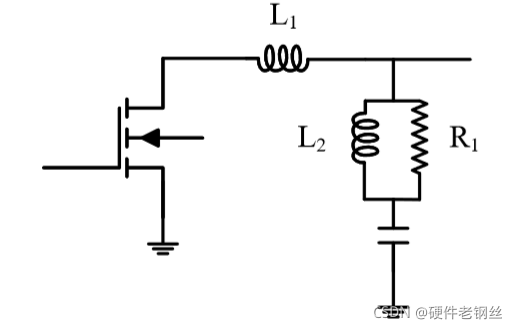

四、通过采用漏极并联电阻的方法 所示。可以降低射频功率晶体管的功率增益和栅漏极间的反馈电容𝐶gd的密勒效应（Miller effect）。一般通过并联电感对直流电流形成通路，串联电感防止工作频率带宽内的功率损耗。这对于高的负载失配 VSWR 电路非常有效
