PN结的单向导电性

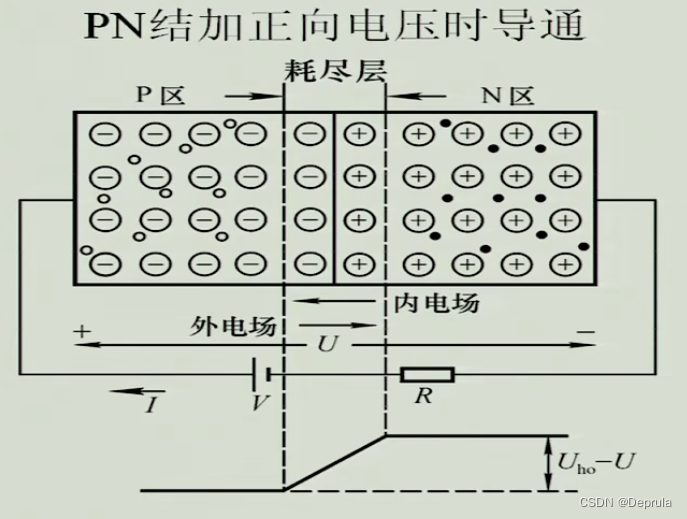

1，外加正向电压

空心圆为空穴，实心圆为自由电子，p区带正电，n区带负电。限流电阻R是限制电流过大，保护作用。
正向电流克服耗尽层电压使电路导通。

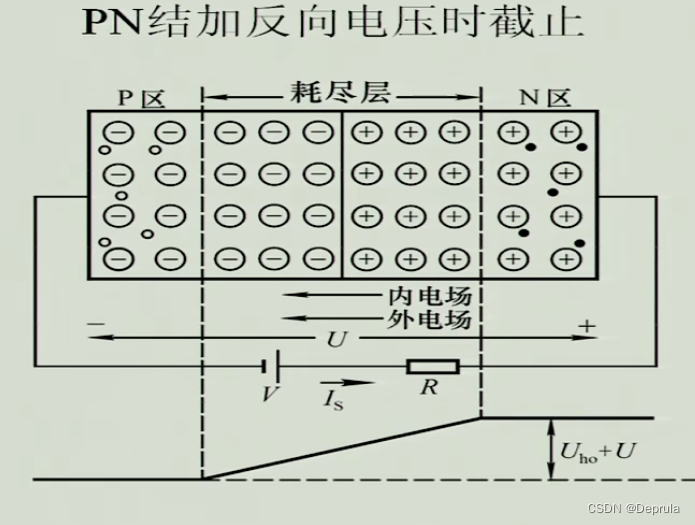

2，外加反向电压

加反向电压时会有少子的漂移运动，有微弱电流。这里的电流对温度敏感。

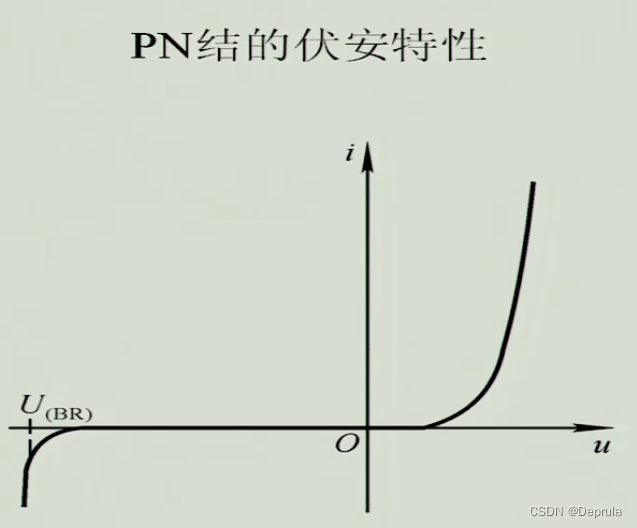

3，PN结的伏安特性曲线

其电流方程：

I_s是反向饱和电流；
U_t是温度当量，将温度转化为电压，室温下为26mv；
U为PN结上加的电压,，起码几百mv；
PN结的导通电压：Ge（锗）管：0.2v~0.3v，Si（硅）管：0.6v-0.7v;
