全光纤电流传感器（ Fiber Optical Current Transformer）原理

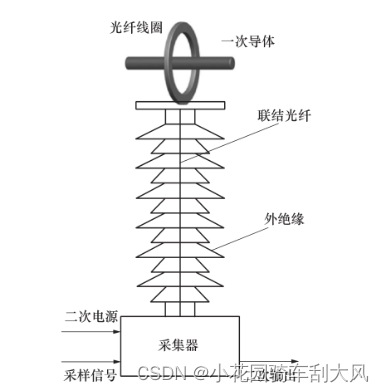

       全光纤电流传感器（ Fiber Optical Current Transformer，FOCT），是一种无源电子式电流互感器。有动态范围大、测量频带宽、抗电磁干扰性能好、体积小、重量轻、便于与高压设备集成、可测直流信号等优点。全光纤电流传感器由三部分组成:采集器、传感环、联结光纤。

王 巍，张志鑫，杨仪松. 全光纤式光学电流互感器技术及工程应用[J]. 供用电，2009，26(1)：

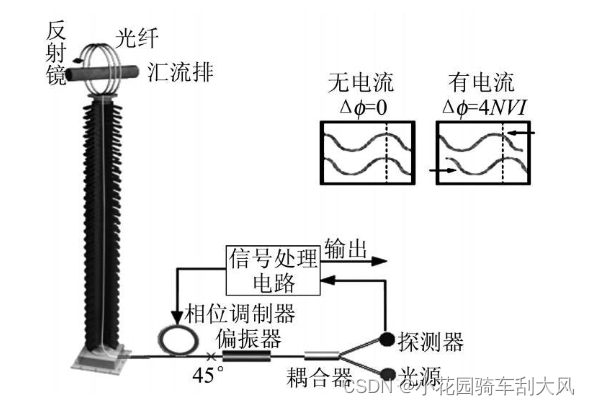

       如上图光源发出的连续光经过耦合器到达偏振器后被转化为线偏振光, 以 45°角进入相位调制器, 分解为两束正交的线偏振光, 沿光纤的两个轴( X 轴和 Y 轴) 传播 。在相位调制器上施加合适的调制算法, 两束受到调制的光波进入了光纤线圈, 在电流产生的磁场的作用下, 两束光波之间产生正比于载体电流的相位角 。 经反射镜反射后两束光波返回到相位调制器, 到达偏振器后发生干涉, 干涉光信号经过耦合器进入光电探测器, 探测器输出的电压信号被信号处理电路接收并运算, 运算结果通过数字接口输出 。 当汇流排没有电流时, 两束光信号的相位差为零, 信号处理电路输出也为零 。 当有电流通过时, 两束光信号存在一个相位差 Δφi =4N VI, 其中, N 是光纤的匝数 ;V 是维尔德常量 ;I 是被测电流 。信号处理电路对相 位差 进行解调, 得到被测电流的数字值并输出 。
