下面来介绍一下今天的正式内容：为什么你添加的tiff栅格数据明明有数据，为什么却在GIS中显示一片颜色。

即使你去拉伸后

他还是显示这样？

那如何才能让他正常显示呢？

逻辑其实是简单的。我们检查数据会发现，这份数据等背景值是-9999，与正常有值范围最大取值绝对值7.79661有很大的差距，所以你去尝试不同的拉伸，依然是无法正常的显示。

那么，如何处理呢？

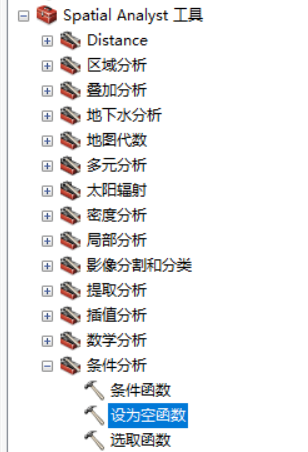

其实只需要一个工具，setnull（设置为空）工具将-9999设置为nodata值就可以了

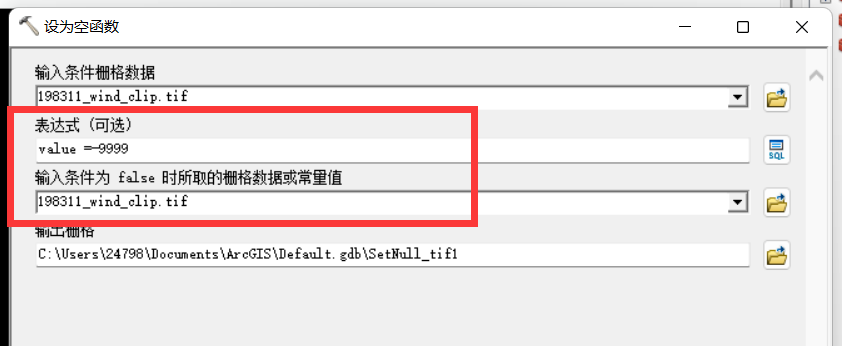

工具的具体参数设置如下：

得到我们想要的结果如下：
