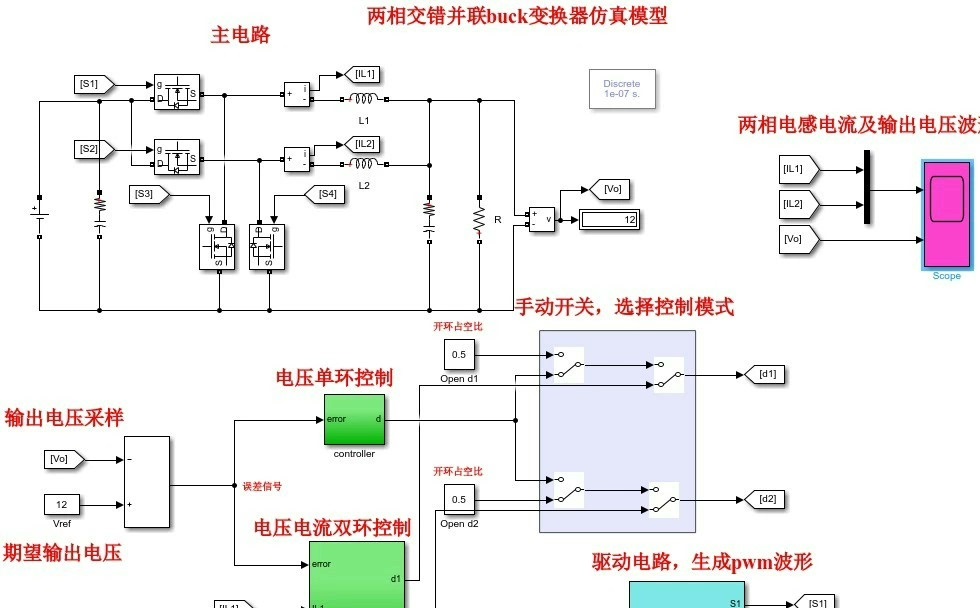

两相交错并联buck/boost变换器仿真 采用4mos结构,模型内包含开环,电压单环,电压电流双闭环三种控制方式,里面有注解每种控制模式怎么连接手动开关。

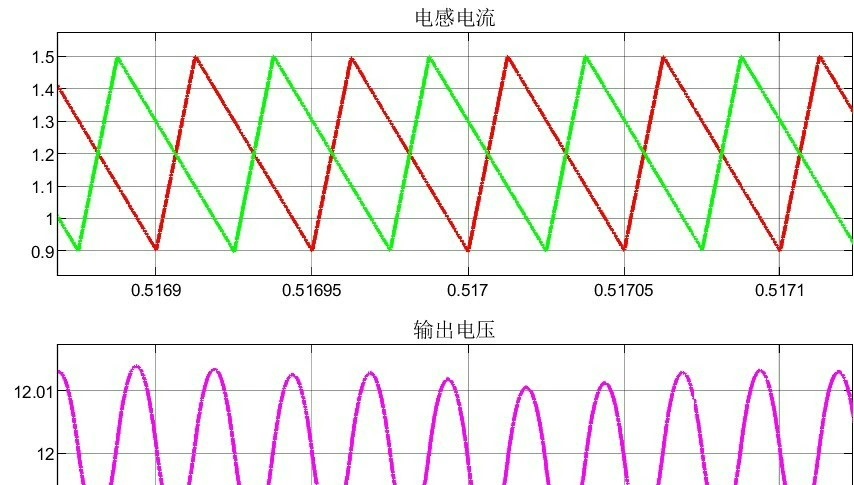

输出波形好,电压纹波小。
三种方式中,双环控制模式的电感电流均流效果好
另也有单向结构,两个mos,两个diode。
同样地,里面包含上述三种控制方式
运行环境有matlab/simulink/plecs
ID:6839766137319331
开源资料及培训服务
两相交错并联Buck-Boost变换器是一种常见的直流-直流(DC-DC)变换器,其拥有广泛的应用领域。本文将围绕着两相交错并联Buck-Boost变换器的仿真展开,通过使用4MOS结构,模型内包含开环、电压单环、电压电流双闭环三种控制方式来进行分析。
在两相交错并联Buck-Boost变换器的仿真中,我们首先使用了4MOS结构,该结构能够有效提高变换器的性能。在模型中,我们采用了三种不同的控制方式进行比较,分别是开环控制、电压单环控制和电压电流双闭环控制。这些控制方式的选择取决于不同的应用需求和性能要求。
在仿真结果中,我们观察到输出波形非常理想,电压纹波非常小。这说明两相交错并联Buck-Boost变换器在输出稳定性方面表现出色,适用于对输出精度要求较高的应用。
在三种控制方式中,我们发现电压电流双闭环控制模式具有较好的电感电流均流效果。这一点对于提高整个系统的效率和稳定性至关重要。在该控制模式下,电感电流的均匀分布可以降低能量损耗,延长电感寿命,并且减少电磁干扰的可能性。
另外,除了4MOS结构,我们还研究了单向结构,该结构包含了两个MOS管和两个二极管。同样地,我们将三种控制方式应用于这种结构中,以进一步分析其性能和特点。
为了进行仿真实验,我们选择了MATLAB Simulink和PLECS作为运行环境。这两个工具在电力电子领域具有广泛的应用,并且提供了强大的仿真和分析功能,可以准确地模拟和评估两相交错并联Buck-Boost变换器的性能。
综上所述,本文围绕两相交错并联Buck-Boost变换器的仿真展开,通过使用不同的控制方式和结构,对其性能进行了详细的分析和比较。通过模拟实验,我们观察到输出波形良好且电压纹波小,电感电流均流效果好。运行环境选择MATLAB Simulink和PLECS,以确保仿真结果的准确性和可靠性。这些研究成果对于进一步优化两相交错并联Buck-Boost变换器的设计和控制具有重要的参考价值。
