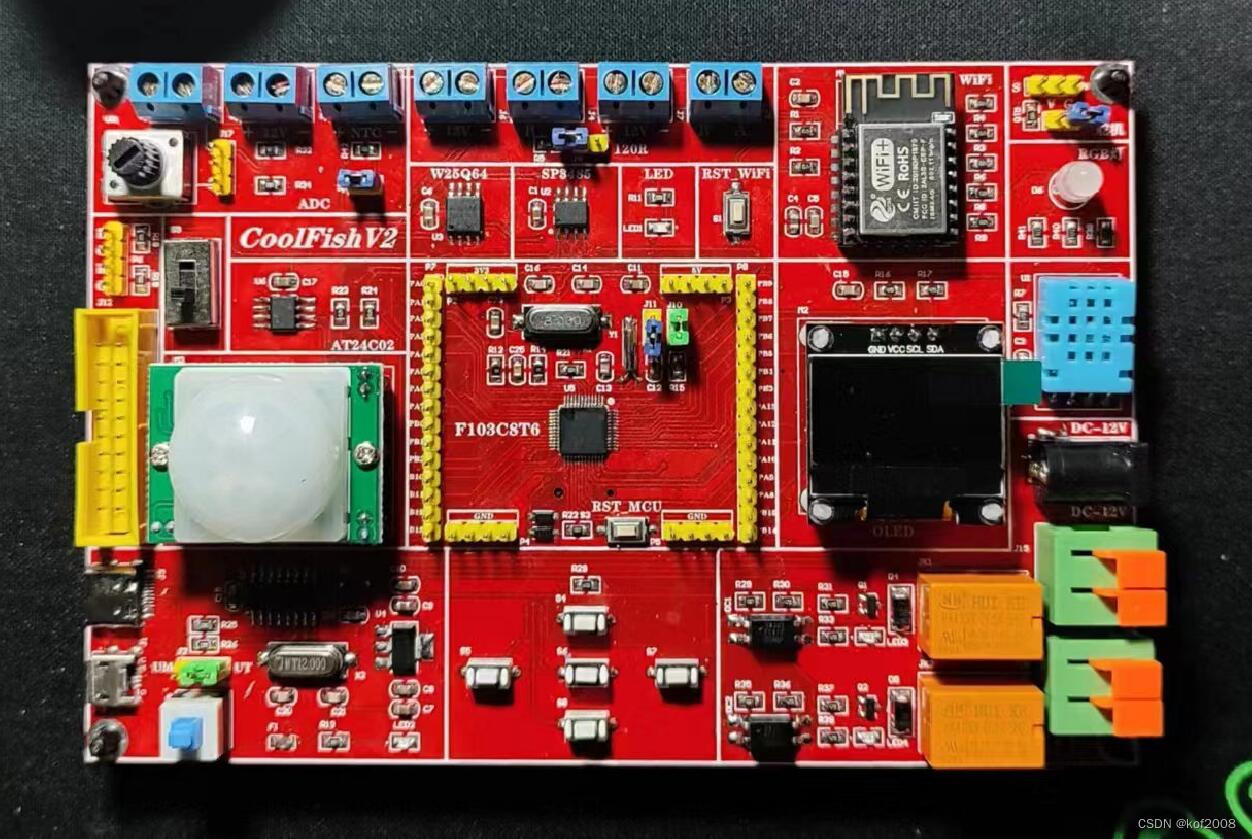

STM32F103C8T6开发板

功能特点：
1.    CFV2采用市场主流且性价比较高的STM32F103C8T6作为系统主控，同时也支持国产GD32F103C8T6的应用（测试后支持）
2.    CFV2开发板上有3种不同的电源处理，按由小到大的顺序分别为：+3V3、+5V、+12V，其中+3V3为整板逻辑功能供电，5V为USB接入供电，12V为特殊外设供电。
3.    CFV2开发板除了供电接口可以二选一外，调试接口也能基于此项操作，通过拨动开关的上下拨动，即可根据调试器选择用户当前的调试接口。
4.    CFV2开发板板载一些常用传感器可作为嵌入式物联网的实验组件，这些标配传感器有：ADC电位器（视为模拟量传感器）、RE200B人体红外（视为开关量传感器）、DHT11温湿度（视为数字量传感器）。
5.    CFV2开发板一些常用传感器板载外，还可以利用开发板具备的相关接口实现更多不同种类传感器的扩展，这些传感器可以更方便地部署到如智能家居、智慧农业等相关应用场景中。
6.    CFV2开发板除了板载一些常用的传感器外也配备有相关易操作的执行器，如：LED、RGB、RELAY，用来验证基本的GPIO输出操作或PWM信号输出。
7.    CFV2开发板除了板载一些常用的执行器外也可以通过板载的扩展接口接入其它一些用于场景部署的执行器设备，如下，左为扩展的舵机驱动接口（PWM输出），右为RELAYx2接口，外设仅供参考。
8.    作为定位于开发智能设备终端（非网关）的板卡，显示并非是该板卡的强项，CFV2采用的的是I2C接口，0.96寸，12864分辨率的OLED冷光屏作为终端设备的显示外设，成本低，功耗低，是低功耗终端设备显示方案的上佳之选。
9.    CFV2板载5支独立按键，基本可满足如功能选择、参数设置等场景应用的需求，方便根据应用场景来定义按键功能。
10.    CFV2具有两种不同的存储组件，一种是基与I2C接口的EEPROM（AT24C02）、一种是基于SPI接口的FLASH（W25Q64）。
11.    CFV2采用的STM32F103C8T6具有3路独立的USART串口。其中，USART1被设计用来进行串口数据跟调，USART2连接WiFi模块、USART3用来连接RS485接口。
配套案例
说明：全部案例基于CubeMX工具生成初始化代码的实现风格，熟练掌握后可实现灵活运用。
.LED亮灭控制（入门点灯，懂的都懂）
.RGB全亮测试（RGB每种色轮询点亮，类似跑马灯效）
.RELAY控制测试（GPIO的基本控制与标准执行器的接线操作）
.RGB_PWM（STM32相关引脚生成PWM信号实现灯光氛围控制）
.SG90_PWM（STM32生成PWM信号实现舵机驱动控制，一个舵机会了，多个就是机器人、机械臂了）
.KEY（STM32下独立按键的基本识别判键操作，五键完全测试，消抖原理形同51）
.RE200B人体红外传感器基本验证测试（居家安防场景模拟，感应灵敏度可旋钮调节）
.DHT11_Printf（STM32模拟OneWire时序读取内部温湿度数据，USART1实现串口跟调）
.OLED_I2C1（基于STM32-I2C1接口实现对OLED屏的驱动显示，内涉显示取模方法）
.ADC1_IN1_Printf（STM32内置12位分辨率ADC，板载电位器方便采集电压数据并从USART1跟调）
.W25Q64（基于STM32-SPI2实现串行FLASH的基本读写，案例中三按键实现写入、擦除及读取验证）
.AT24C02_I2C_Soft（软件模拟I2C时序数据读写验证，案例中三按键实现写入、擦除及读取验证）
.RS485（RS485的纯通信收发验证，案例涉及两个板，单板无法完成通信）
.Gizwits_Relay（机智云平台实现的南向设备命令控制）
.Gizwits_JDQ_DHT_RGB（机智云平台实现的南北向设备的双向访问）
.GBK_HZK（GBK汉字库的生成及应用，这个相对较综合的案例，通过串口下载字库，OLED显示汉字）
.Proteus Usart1（基于Proteus实现的串口模拟仿真，有时候仿真可以起到一定的参考作用）
.RTC（STM32的内置RTC计数器演示实例，通过背部电池为BKP提供电力支持实现掉电不掉时）
.Modbus（RS485接口内置Modbus的传感器通信，案例可以同时级联访问两台标准Modbus设备）
.NTC（公式法实现的基于ADC原理的测温，保留两位小数位）

视频链接：https://www.bilibili.com/video/BV1LK421x7Pc/?vd_source=facb83e39223d049e56c9bed21c1d603

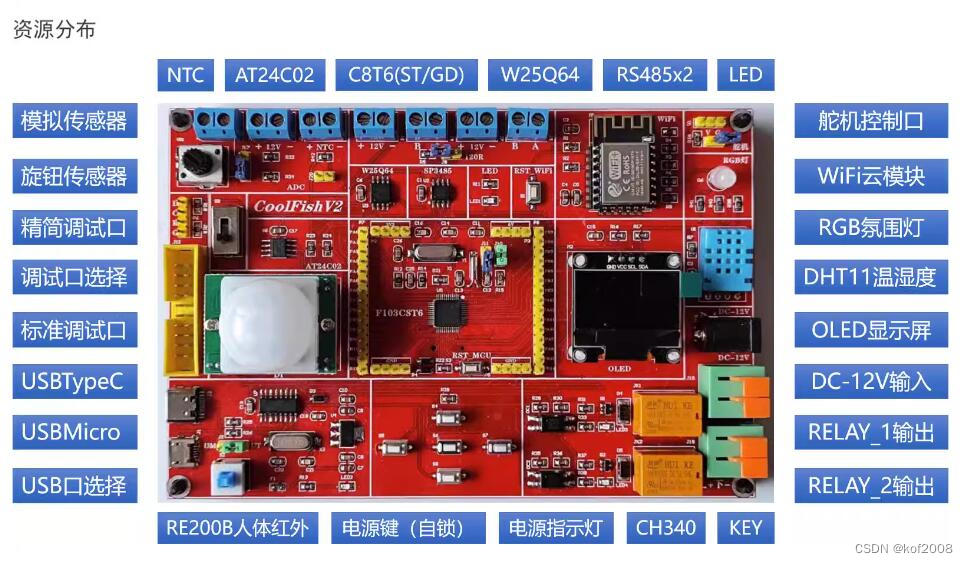

资源分布：
