1 摘要

车载以太网的数据链路层是以太网网络架构中的关键部分，负责在物理层之上提供可靠的数据传输服务。车载以太网的数据链路层主要基于IEEE 802.3标准，但针对汽车应用进行了优化和扩展，以满足汽车环境中的特定需求，如低延迟、高可靠性和实时性。

2 以太网数据链路层概述

以下是车载以太网数据链路层的主要特点和技术：

2.1 以太网帧结构

车载以太网的数据链路层使用标准的以太网帧结构，包括以下字段：

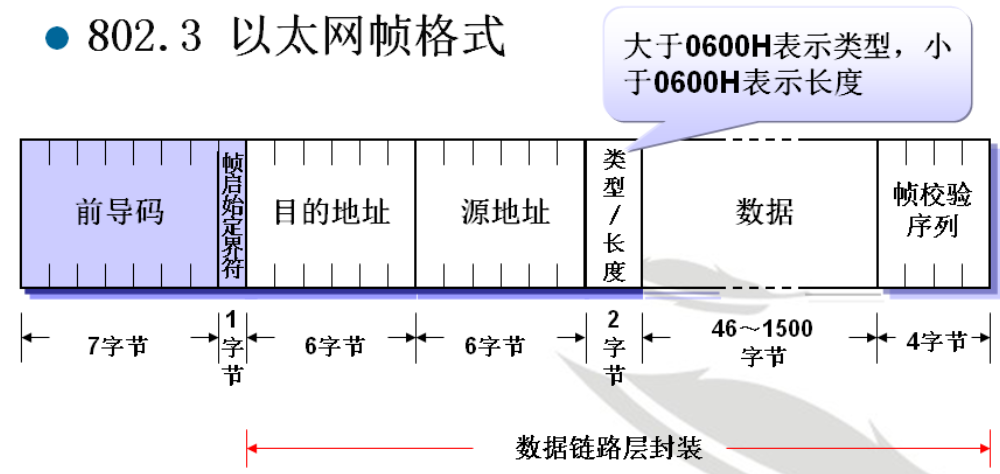

在这里插入图片描述

前导码（Preamble）
作用如下：
- 同步时钟：前导码用于帮助接收设备与发送设备的时钟同步。由于发送设备和接收设备的时钟可能存在微小的差异，前导码提供了一个稳定的信号模式，使接收设备能够调整其时钟，确保正确采样数据。
- 帧开始识别：前导码标志着一个新帧的开始。接收设备通过检测前导码来识别数据帧的起始位置，从而正确解析后续的数据。
- 传输介质准备：在某些网络介质中，前导码还可以帮助稳定传输介质，确保在数据真正传输之前，介质已经准备好接收数据。
- 错误检测：虽然前导码本身不包含错误检测机制，但它提供了一个稳定的模式，使得接收设备可以更容易地检测到传输中的错误或干扰。
- 兼容性：前导码的设计考虑了不同网络设备和协议的兼容性，确保各种设备能够正确识别和处理帧。
起始帧定界符（Start Frame Delimiter，SFD）
作用如下：
- 标识帧的开始；SFD位于前导码（Preamble）之后，用于明确指示帧的起始位置。前导码主要用于同步接收端的时钟，而SFD则告诉接收端：“帧的正式内容从这里开始”。
- 区分前导码和帧数据；前导码通常由连续的7字节10101010组成，用于物理层的时钟同步。SFD通常是一个特定的模式（例如10101011），用于区分前导码和帧的实际数据部分。
- 确保帧的完整性；通过SFD，接收端可以准确地定位帧的起始位置，从而避免因数据流中的噪声或干扰导致的帧解析错误。
- 兼容性和标准化；SFD是以太网协议的一部分，其定义和用法遵循IEEE 802.3标准，确保了不同设备和网络之间的兼容性。
目的MAC地址（Destination MAC Address）：指定数据帧的目标设备。
作用如下：
- 标识接收设备：目的MAC地址标识了接收MAC帧的设备，确保数据能够准确地传递到目标设备。
- 数据过滤：网络设备（如交换机）根据目的MAC地址来决定是否将帧转发到特定的端口或设备。
- 广播和多播：目的MAC地址可以是一个广播地址（如FF:FF:FF:FF:FF:FF）或多播地址，用于将数据发送给多个设备或所有设备。
源MAC地址（Source MAC Address）：标识发送数据帧的设备。
作用如下：
- 标识发送设备：源MAC地址标识了发送MAC帧的设备，接收方可以根据源MAC地址知道数据来自哪个设备。
- 回复和确认：在某些协议（如ARP）中，接收方可能需要向发送方发送回复或确认信息，源MAC地址帮助接收方知道应该将回复发送到哪个设备。
- 网络管理：源MAC地址可以用于网络管理工具和协议（如SNMP）中，帮助网络管理员识别和监控网络中的设备。
以太网类型（EtherType）
EtherType字段是MAC帧中非常重要的部分，它决定了接收方如何处理帧中的数据部分，并确保不同类型的协议能够在同一网络中正确传输和处理。
作用如下：
- 标识上层协议
  EtherType字段的值对应特定的网络协议，例如：
  0x0800：IPv4
  0x86DD：IPv6
  0x0806：ARP（地址解析协议）
  0x8100：IEEE 802.1Q VLAN标签
  接收方根据EtherType字段的值，将帧的数据部分传递给相应的上层协议栈进行处理。
- 区分不同类型的帧
  EtherType字段帮助区分不同类型的以太网帧，例如普通数据帧、VLAN标记帧、控制帧等。
  例如，如果EtherType字段的值为0x8100，则表示这是一个带有VLAN标签的帧。
- 支持多协议复用
  以太网可以承载多种网络协议，EtherType字段使得同一物理网络能够同时传输多种协议的数据帧。
- 兼容IEEE 802.3标准
  在IEEE 802.3标准中，EtherType字段的值为0x0600或更大时，表示这是一个以太网II帧（Ethernet II Frame）。
  如果字段值小于0x0600，则表示这是一个IEEE 802.3帧，此时该字段被解释为长度字段（Length Field），用于指示数据部分的字节数。
- 支持扩展协议
  EtherType字段的设计允许定义新的协议类型，从而支持未来的协议扩展。
数据（Payload）
作用：payload字段是MAC帧中最重要的部分，它承载了实际的数据内容，支持多种协议和功能，是数据链路层实现高效、可靠数据传输的关键。
帧校验序列（FCS, Frame Check Sequence）
作用如下：
- 错误检测：
  FCS的主要作用是检测帧在传输过程中是否发生了比特错误。发送方在发送帧之前会计算帧的CRC值，并将其附加到帧的尾部作为FCS字段。
  接收方在接收到帧后，会重新计算帧的CRC值，并将其与接收到的FCS字段进行比较。如果两者不一致，说明帧在传输过程中可能发生了错误。
- 数据完整性验证：
  FCS确保帧在传输过程中没有被篡改或损坏。如果FCS校验失败，接收方通常会丢弃该帧，并要求发送方重新发送。
- 提高网络可靠性：
  通过FCS校验，网络设备可以识别并丢弃错误的帧，从而减少错误数据在网络中的传播，提高网络的可靠性和数据传输的准确性。
FCS的工作流程：
发送方：
在发送帧之前，发送方会对帧的数据部分（不包括FCS字段）进行CRC计算，生成一个校验值。
将这个校验值作为FCS字段附加到帧的尾部，然后将整个帧发送出去。
接收方：
接收方在接收到帧后，会对帧的数据部分（不包括FCS字段）重新进行CRC计算，生成一个新的校验值。
将这个新的校验值与接收到的FCS字段进行比较。如果两者一致，说明帧在传输过程中没有发生错误；如果不一致，说明帧可能已经损坏，接收方会丢弃该帧。

2.2 时间敏感网络（TSN, Time-Sensitive Networking）

为了满足汽车应用中的实时性要求，车载以太网引入了TSN技术。TSN是IEEE 802.1标准的一部分，旨在提供低延迟、确定性传输和同步功能。TSN的关键技术包括：

时间同步（IEEE 802.1AS）：确保网络中的所有设备具有相同的时间基准。
流量整形（IEEE 802.1Qbv）：通过时间感知调度器（TAS）确保关键数据流在特定时间窗口内传输。
帧优先级（IEEE 802.1Q）：通过VLAN标签中的优先级字段区分不同类别的流量。
冗余与可靠性（IEEE 802.1CB）：通过帧复制和消除机制提高网络的可靠性。

2.3 以太网交换机

车载以太网通常使用交换机（Switch）来连接多个设备。交换机在数据链路层工作，负责根据MAC地址转发数据帧。车载以太网交换机需要支持TSN功能，以确保实时性和低延迟。

基于MAC地址的转发
车载以太网交换机通过识别数据帧中的MAC地址（媒体访问控制地址）来确定数据包的转发路径；交换机内部维护一个MAC地址表，记录每个端口连接的设备的MAC地址；当数据帧到达交换机时，交换机会查询MAC地址表，将数据帧转发到目标设备所在的端口。

2.4 MAC地址与ARP

2.4.1 MAC地址

车载以太网中的MAC地址（Media Access Control Address）是用于在以太网中唯一标识网络设备的硬件地址。MAC地址是一个48位的地址，通常表示为12个十六进制数字，例如：00:1A:2B:3C:4D:5E。MAC地址分为两部分：

前24位（前6个十六进制数字）：表示组织唯一标识符（OUI），由IEEE分配给设备制造商。
后24位（后6个十六进制数字）：由设备制造商分配，用于唯一标识设备。
在车载以太网中，MAC地址的作用与传统的以太网相同，用于在局域网（LAN）中标识和区分不同的设备。车载以太网通常用于车辆内部的通信网络，支持高级驾驶辅助系统（ADAS）、信息娱乐系统、诊断系统等。

2.4.1.1 车载以太网MAC地址的特点：

唯一性：每个网络接口控制器（NIC）都有一个全球唯一的MAC地址。
硬件绑定：MAC地址通常固化在网络接口的硬件中，不可更改（但可以通过软件方式修改）。
本地网络通信：MAC地址用于在局域网内直接通信，而不需要经过路由器。

2.4.1.2 应用场景：

车辆内部通信：车载以太网用于连接车辆内部的各个电子控制单元（ECU），如发动机控制模块、刹车系统、传感器等。
诊断与维护：通过MAC地址，诊断设备可以识别和访问特定的ECU，进行故障诊断和维护。
信息娱乐系统：车载以太网可以支持高清视频传输、音频流媒体等功能，MAC地址用于确保数据正确传输到目标设备。

2.4.1.3 注意事项：

MAC地址冲突：如果两个设备具有相同的MAC地址，可能会导致网络通信问题。
安全性：MAC地址可以被伪造或篡改，因此在某些场景下需要额外的安全措施，如MAC地址过滤、加密通信等。

2.4.2 ARP协议

车载以太网（Automotive Ethernet）是一种专门为汽车应用设计的以太网技术，用于在车辆内部实现高速、可靠的数据通信。ARP（Address Resolution Protocol，地址解析协议）是TCP/IP协议栈中的一个重要协议，用于将网络层（IP层）的地址（如IPv4地址）解析为链路层（MAC层）的地址（如以太网MAC地址）。
在车载以太网中，ARP协议的作用与传统以太网中的ARP协议相同，主要用于实现IP地址到MAC地址的映射，以确保数据包能够在网络中的设备之间正确传输。

2.4.2.1 ARP协议的工作原理

ARP请求：当一台设备需要向另一台设备发送数据时，如果它不知道目标设备的MAC地址，它会发送一个ARP广播请求，询问“谁拥有这个IP地址？”。
ARP响应：拥有该IP地址的设备会收到这个广播请求，并回复一个ARP响应，告知自己的MAC地址。
ARP缓存：发送方设备在收到ARP响应后，会将IP地址和MAC地址的映射关系存储在本地ARP缓存中，以便后续通信时直接使用。

2.4.2.2 车载以太网中的ARP协议特点

实时性要求高：车载网络对实时性要求较高，ARP协议的实现需要尽量减少延迟，以确保数据能够及时传输。
网络规模较小：车载网络通常规模较小，设备数量有限，因此ARP广播请求的影响范围较小，不会像大型企业网络那样产生大量的广播流量。
安全性考虑：车载网络对安全性要求较高，ARP协议可能会受到ARP欺骗（ARP Spoofing）等攻击，因此需要采取相应的安全措施，如使用静态ARP表或ARP防护机制。
低功耗设计：车载设备通常对功耗有严格的要求，ARP协议的实现需要尽量优化，以减少功耗。
