Allegro，如何编辑修改已放置器件封装中单个焊盘

最新推荐文章于 2025-03-27 10:45:11 发布
最新推荐文章于 2025-03-27 10:45:11 发布
阅读量8.1k 收藏 19
点赞数 6
分类专栏： allegro技巧 文章标签： pcb设计制作
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/l815590230/article/details/112327022
版权

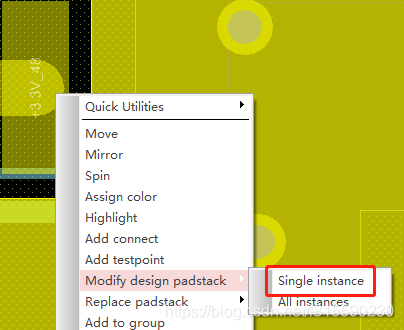

1.右键单击要修改的Pin的焊盘，弹出菜单

选择Modify design padstack>Single instance

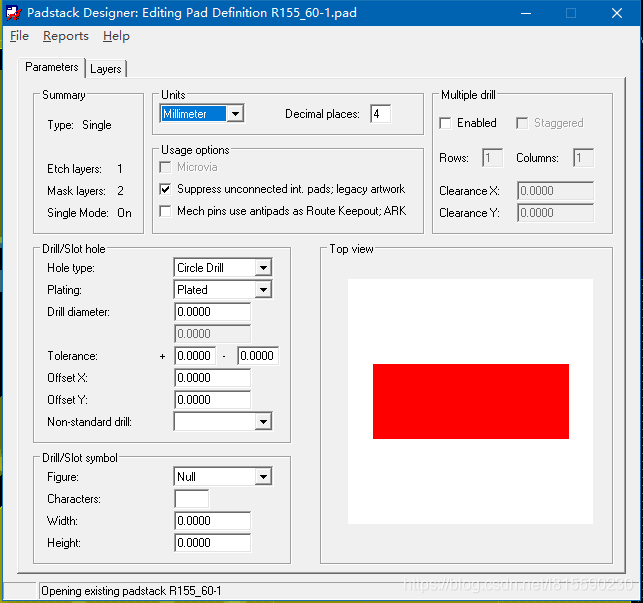

2.弹出编辑界面

3.编辑完成后在编辑菜单选择应用

不退出编辑可以修改同时查看效果
