Allegro在焊盘上放置过孔，总是往焊盘中心跑

一、说明

  PCB画完后，有时需要在大的贴片焊盘上放置一定数量的散热过孔，放置过孔的过程你会发现复制过来的过孔总是往焊盘中心跑，不能按照放置的位置排布。

二、解决方法

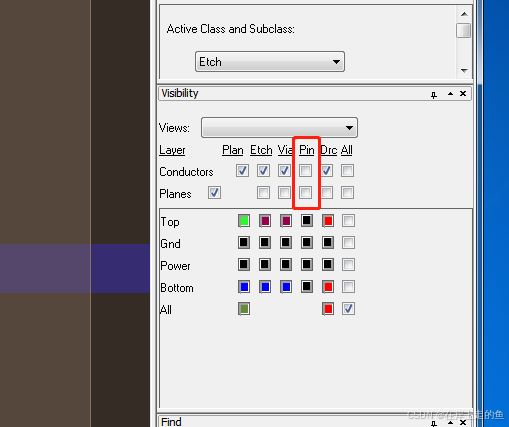

  方法1：把PIN关掉，再在相应区域打孔，孔就不会乱跑了，但是看不见焊盘轮廓打的孔位置不够好，因此打完后再把PIN打开、再用slide命令调整。

  方法2：复制一些孔放在板外，再用slide命令移动孔到散热焊盘上，位置随便放都不会跑到中间去。（简单高效）
  方法3：使用copy＋阵列命令复制过孔，注意摆放点要在PAD外（否则会跑到pad中心去）然后再删除多余的孔。
