一、RH850系列中SP、LP、PC寄存器简介

SP：栈顶寄存器，保存最新栈顶的地址

LP：链接寄存器，保存函数跳转的地址（当没发生调用子函数的操作时候，你可以通过单步调试发现，该寄存器的值不变）

PC：指令计数器，当前程序运行的地址

二、运行程序时SP、LP、PC等寄存器作用流程

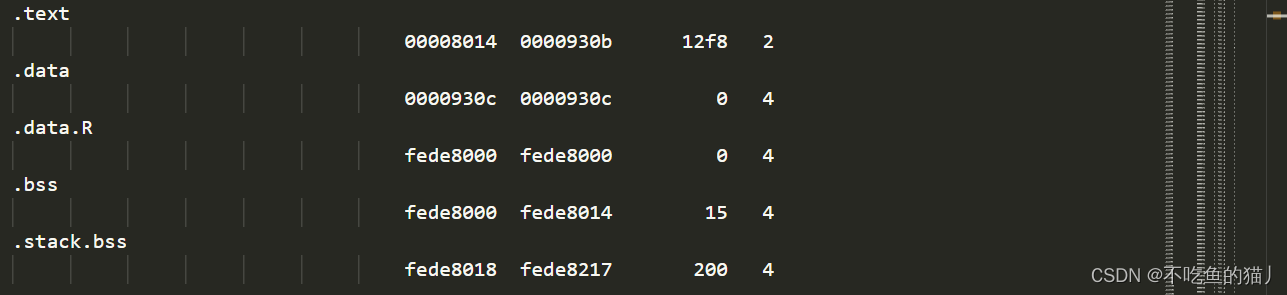

map文件中的相关地址如下:

  • 栈顶地址：

  • 程序退出地址：

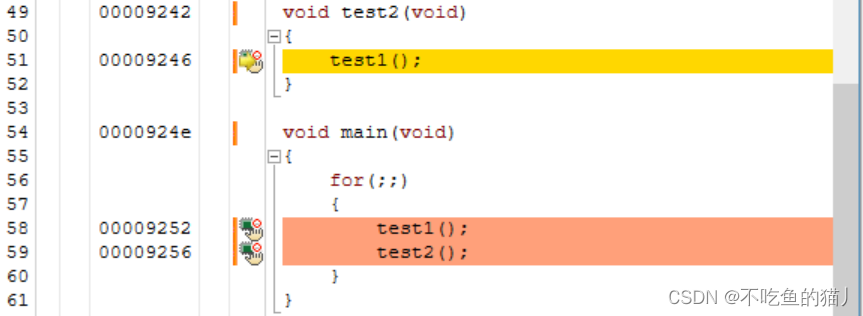

1、开始进入调试时，SP、LP、PC的值

  • PC寄存器值：

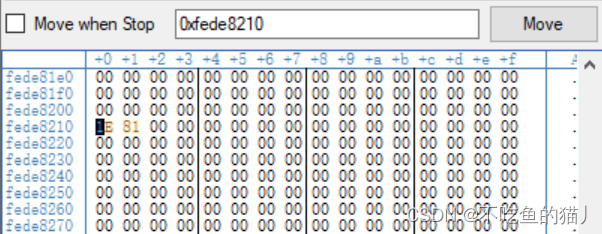

  •  SP寄存器值与对应栈地址存放的数据

  •  LP寄存器值

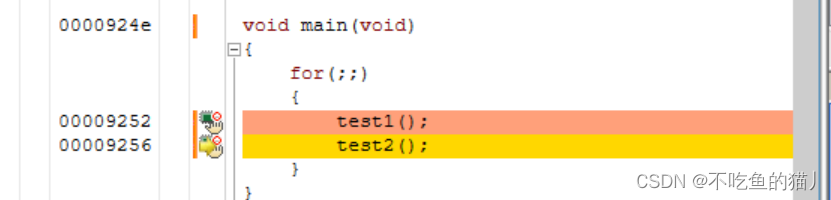

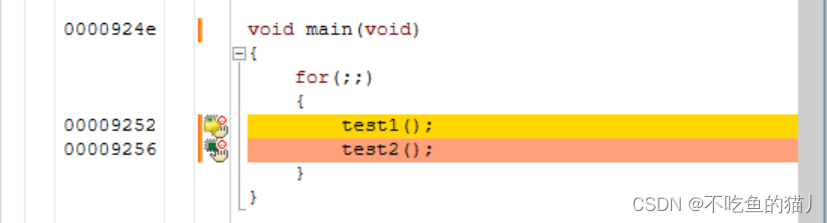

 2、当调用第一个子函数时，SP、LP、PC的值

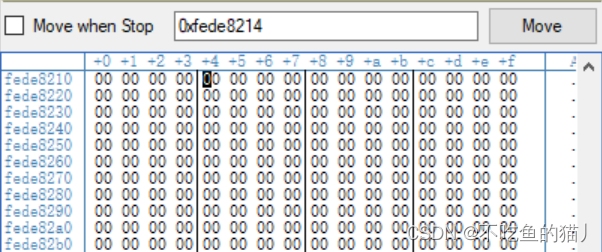

  • PC寄存器值

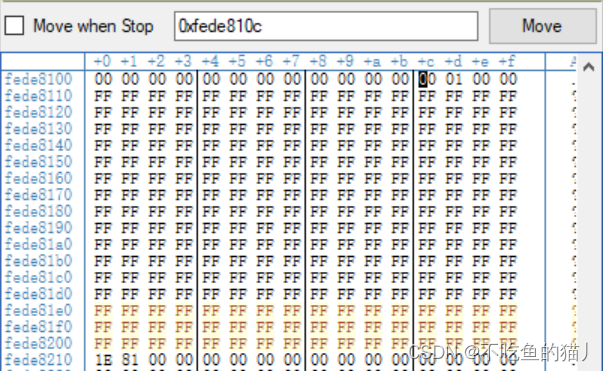

  •  SP寄存器值与对应栈地址存放的数据

  •  LP寄存器值

 3、调用子函数运行末尾，SP、LP、PC的值

  • PC寄存器值

  • SP寄存器值与对应栈地址存放的数据

  • LP寄存器值

4、退出子函数时，SP、LP、PC的值

  • PC寄存器值

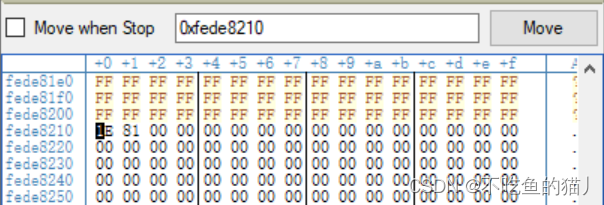

  • SP寄存器值与对应栈地址存放的数据

  • LP寄存器值

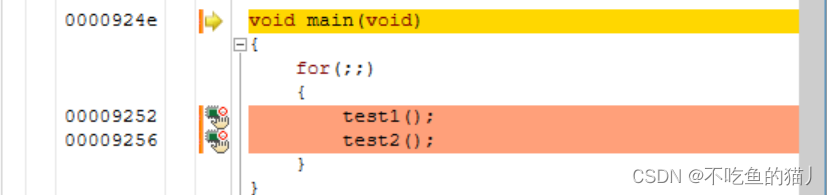

 5、调用包含嵌套函数的子函数时，SP、LP、PC的值

  • PC寄存器值

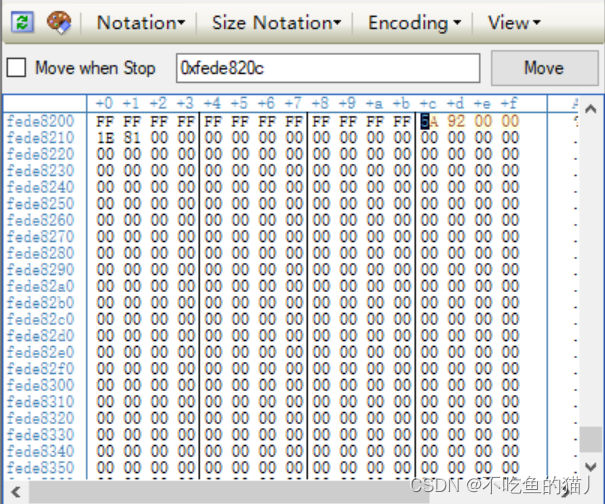

  • SP寄存器值与对应栈地址存放的数据

  • LP寄存器值

 6、总结

  1. 栈空间由内核自动分配与释放。当调用子函数时候，SP会先将LP中的地址入栈，然后根据函数所需要的局部变量大小分配对应的空间，并偏移对应大小的地址。
  2. 当退出子函数时候，PC会加载LP中的地址，SP进行出栈操作（释放对应的栈空间且数据不会因为出栈而遭到清零，即仅移动SP指针）

三、栈溢出时的相关测试

map地址信息与测试数据的地址信息如下：

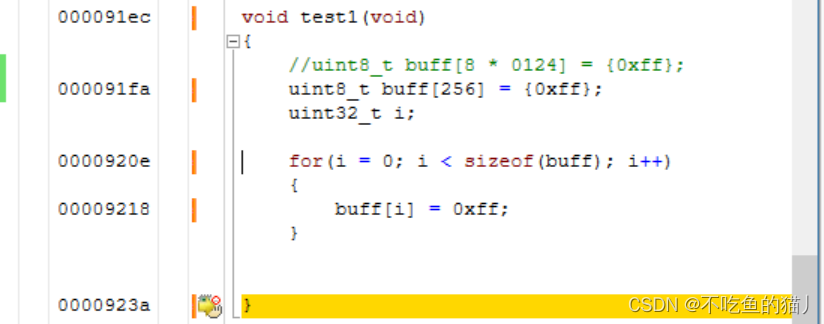

  • 在子函数中分配相同stack大小的局部变量

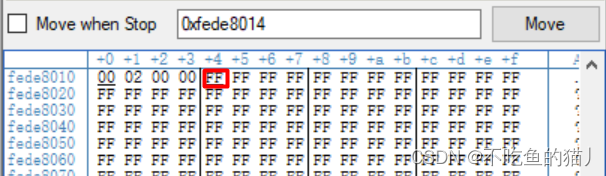

  •  对应地址的变量被篡改

 测试总结

1、栈溢出并不一定会导致程序跑飞，但一定会侵占到其他section段中，篡改相关的数据

2、合理的section划分，有助于提高程序的稳健性
