AUTOSAR Communication Services - DCM：（一）DCM功能简介、API整理与序列图

一、DCM模块简介

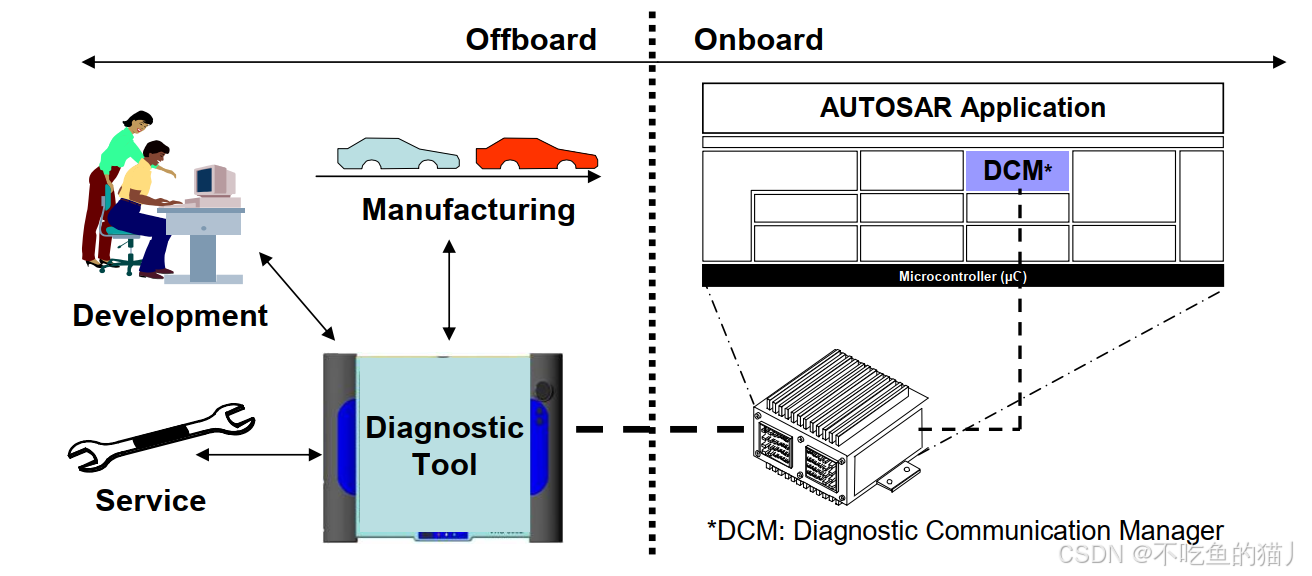

1、DCM简介

        Dcm模块为诊断服务提供了一个通用API。Dcm模块的功能在开发、制造或服务期间由外部诊断工具使用

2、DCM的OSI模型

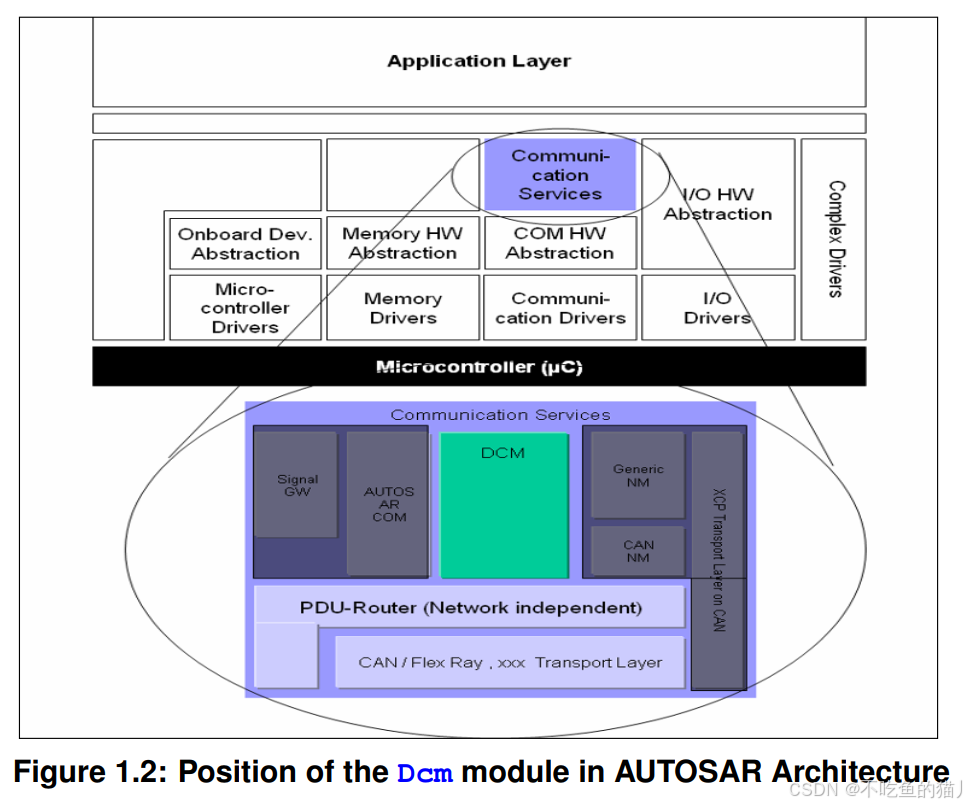

3、DCM所在layer

二、部分术语与缩略词含义解释

术语	含义
Functional Addressing	功能寻址。1对多的诊断通信（广播）
Physical Addressing	物理寻址。1对1的诊断通信（单播）

缩略词	含义
CEMR	ControlEnableMaskRecord
Dcm	Diagnostic Communication Manager
Dem	Diagnostic Event Manager
Det	Default Error Tracer
DSD	Diagnostic Service Dispatcher（诊断服务调度）
DSL	Diagnostic Session Layer（诊断会话层）
DSP	Diagnostic Service Processing（诊断服务处理）
MOST	Media Orientated System Transport
PID	Parameter Identifier
RCRRP	Response correctly received - response pending
ROE	ResponseOnEvent
SAP	Service Access Point
SPRMIB	suppressPosRspMsgIndicationBit（抑制正响应位）

三、DCM对其他模块的依赖

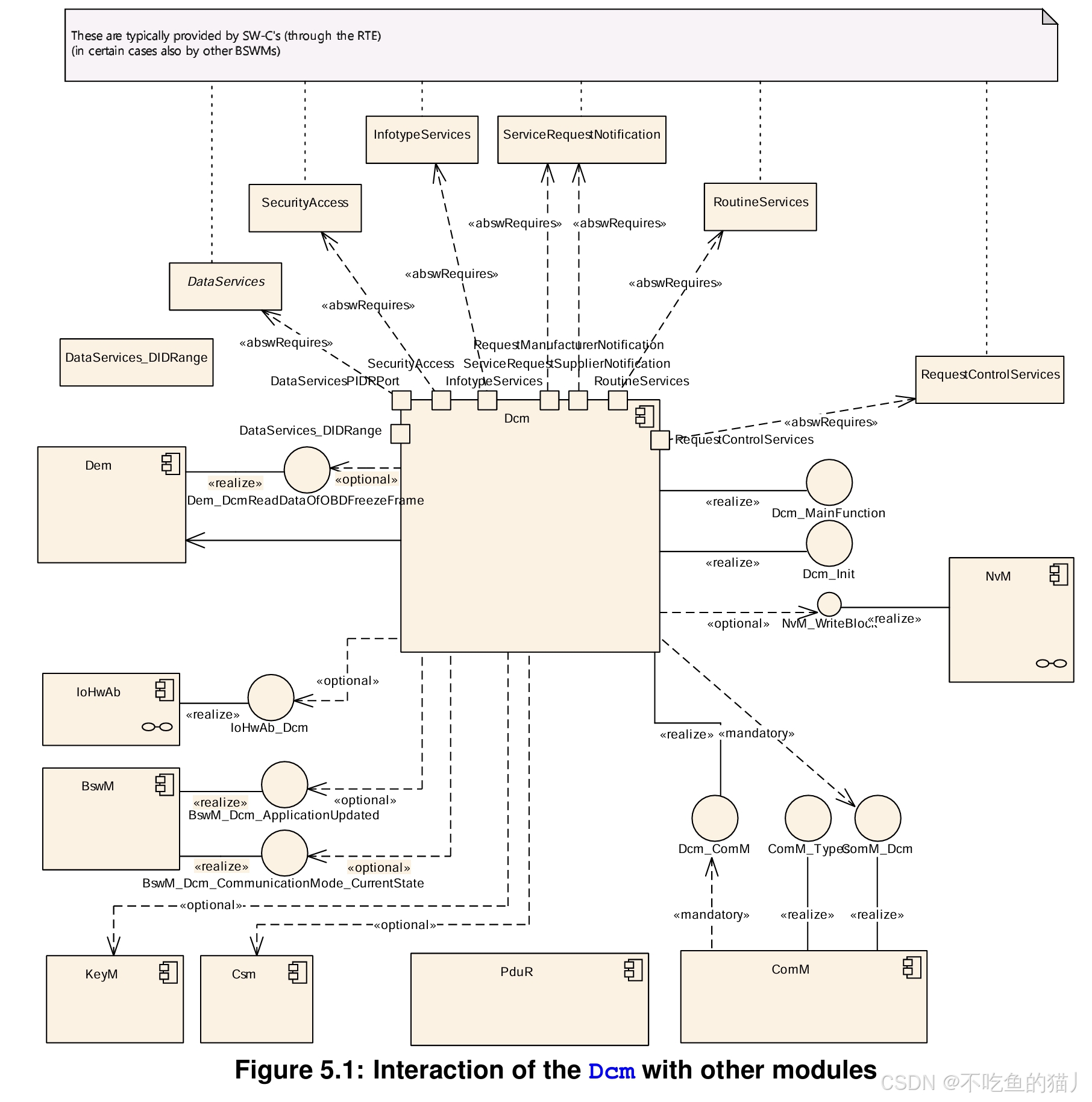

1、DCM对其他模块的依赖

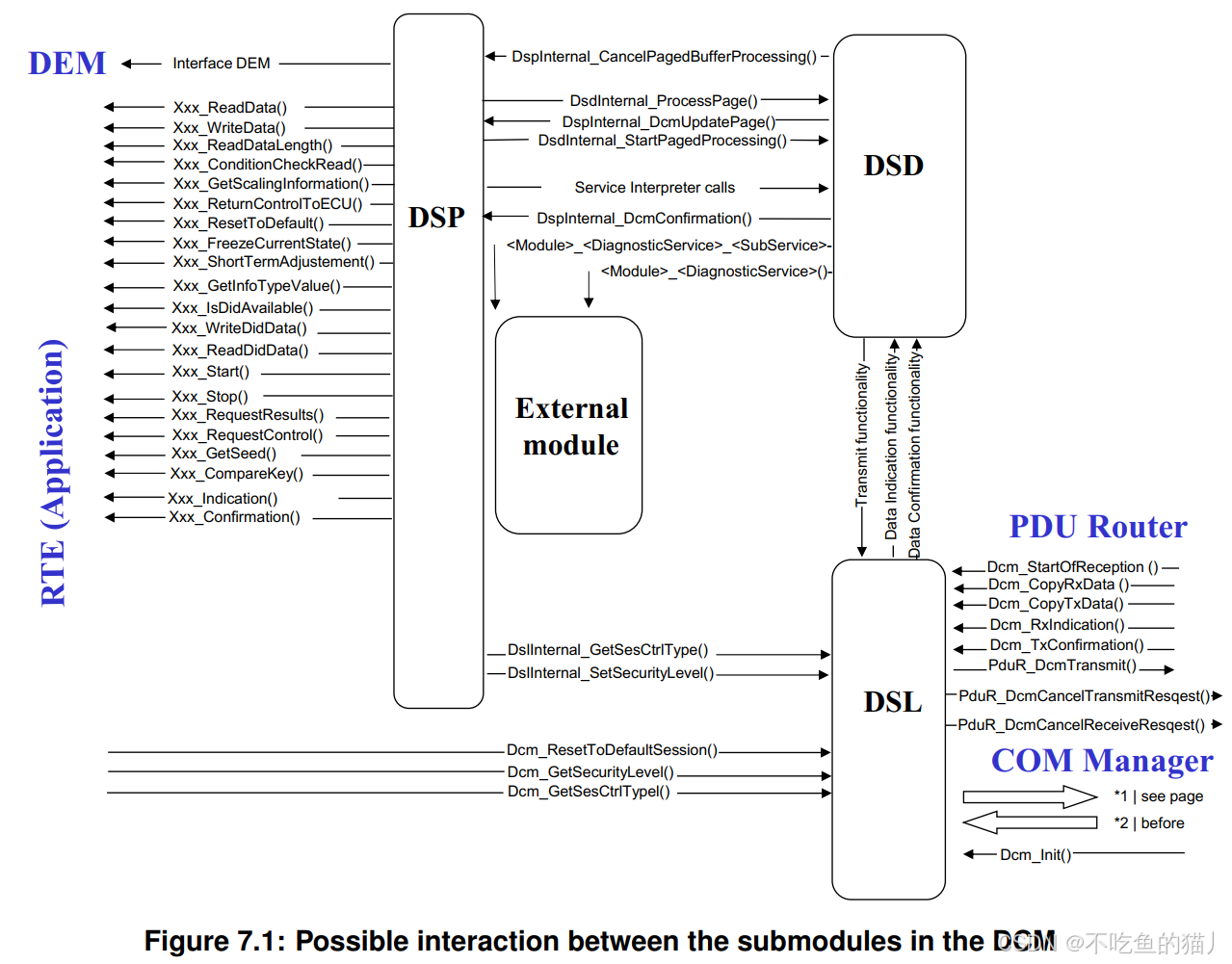

2、DCM模块中子模块DSL、DSD、DSP之间的关系

四、 DCM-API介绍与整理（部分）

1、提供给BSW其他组件的API

（1）Dcm_Init

void Dcm_Init(
    const Dcm_ConfigType* ConfigPtr
)

• 描述：初始化DCM模块
• ConfigPtr：指向AUTOSAR DCM模块配置数据的指针

（2）Dcm_GetVersionInfo

void Dcm_GetVersionInfo(
    Std_VersionInfoType* versionInfo
)

• 描述：获取DCM模块版本信息
• versionInfo：DCM模块版本信息的变量指针

（3）Dcm_DemTriggerOnDTCStatus

Std_ReturnType Dcm_DemTriggerOnDTCStatus(
    uint32 DTC,
    Dem_UdsStatusByteType DTCStatusOld,
    Dem
