在一些结构上滑轮和绳索模型较为复杂,仿真多数为接触非线性。
考虑到在大型机构仿真中滑轮绳索部分只传递加载、不重视滑轮绳索间的仿真结果,做了此案例来简化滑轮绳索的仿真。
此案例主要阐述在HyperMesh中创建滑轮绳索模型,设定模型的单元类型、模型装配搭建、仿真设定等,来简化滑轮绳索仿真。
1.打开软件,选择求解器(千万不要忽视这一步,如果没选、或者选错了,之后很大可能需要用户重新搭建模型)

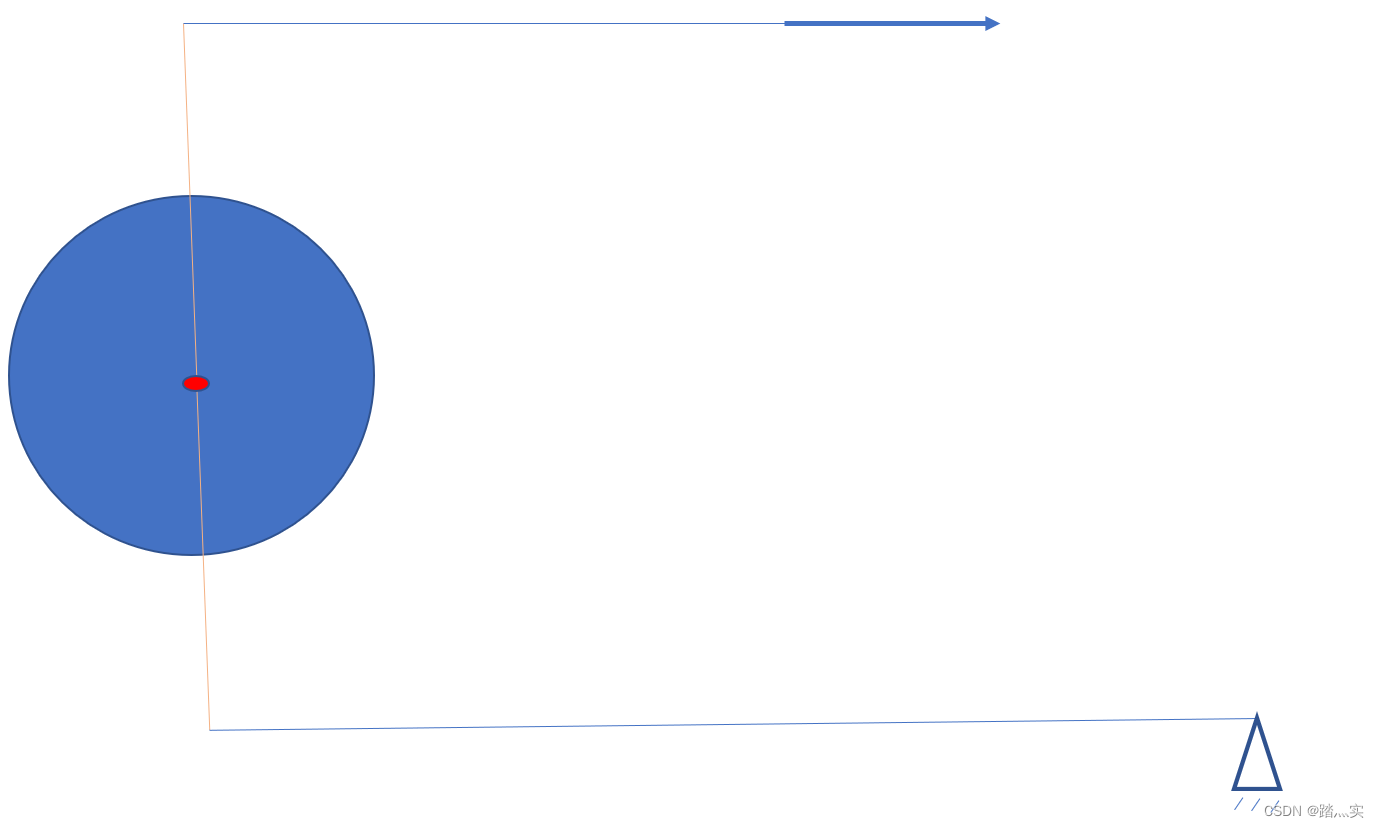

2.创建滑轮绳索
(此案例为简化模型,作者这里手动创建个圆形滑轮网格,如果用户有滑轮几何导入即可)

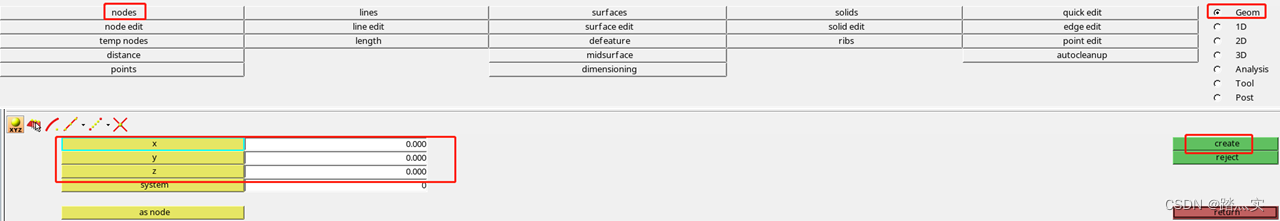

2.1空间内创建圆心

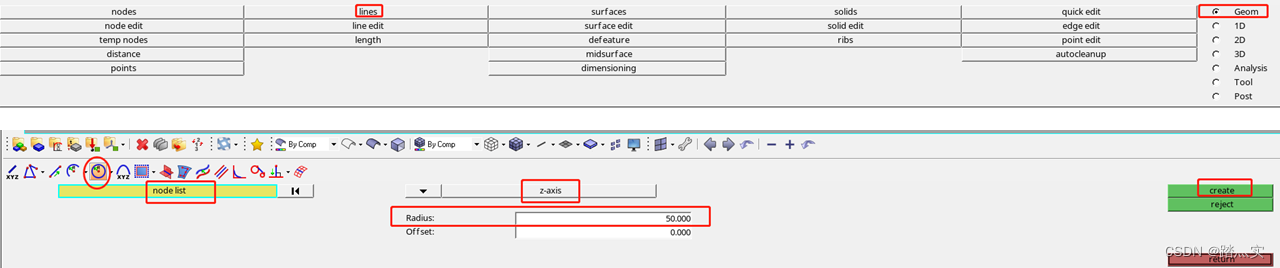

2.2创建圆线

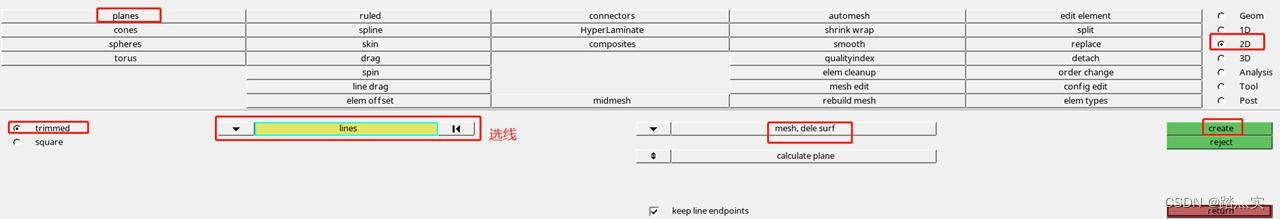

2.3利用圆线生成网格

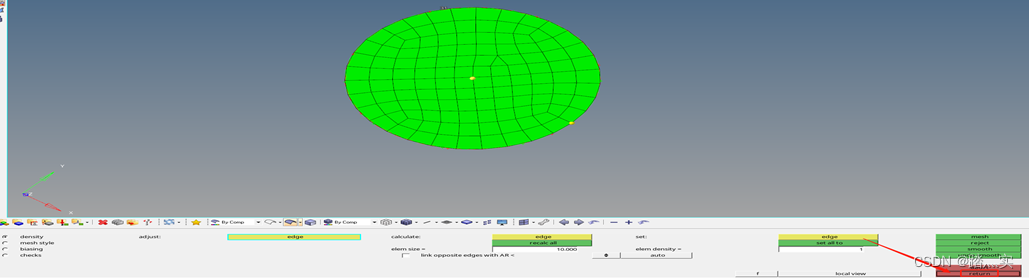

此处注意,如果用户看到生成的网格尺寸不合适,撤销一部,然后在2D-automsh中设置平均尺寸,然后再回到此命令生成网格

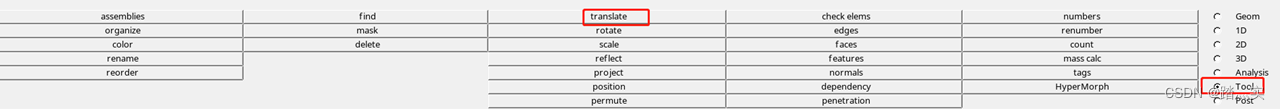

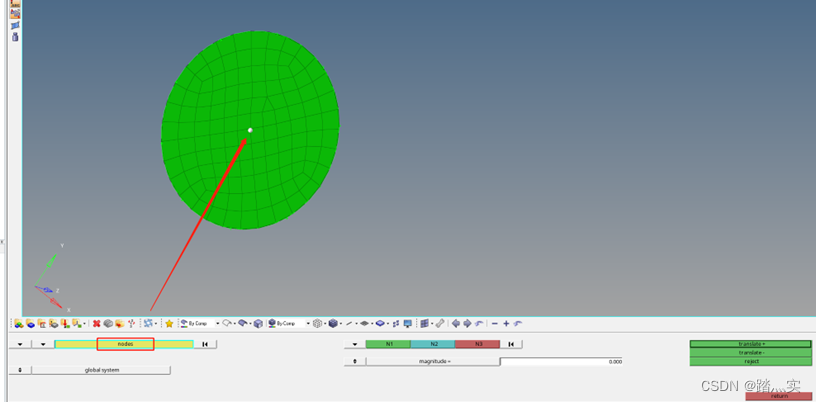

2.4复制-移动滑轮圆心到合适位置
