HyperWorks进阶教程：OptiStruct分析基础

2.1模型文件组成及基本格式

2.1.1 .fem 文件组成

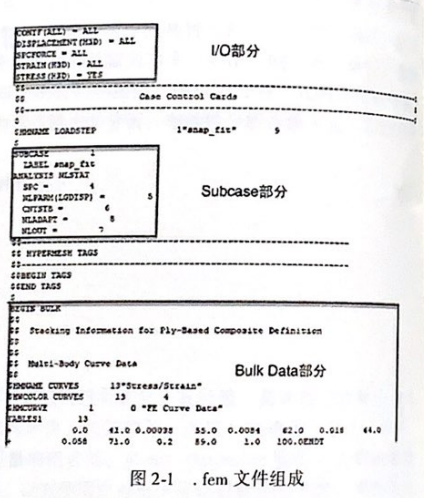

OptiStruct是通用结构有限元求解器，其模型文件扩展名为.fem，该文件为ASCI文件，可通过文本编辑器打开。.fem文件中包含所有的模型信息，如果模型采用HyperMesh创建，则该文件中还包含HyperMesh中的Componenl名称信息、焊点连接相关信息等,这些信息保留在$开头的相关行内。Opli-Suuct在读取.fem文件时，会跳过$开头的行，而 HyperMesh 在读人.fcm 文件时，会识别$开头的行。.fem 文件的内容可分为三部分I/O部分，Subcase部分以及Bulk Data部分，如图2-1所示。下面分别介绍这三部分。

添加图片注释，不超过 140 字（可选）

1. I/O部分 I/O部分用于分析或优化的全局控制，包括结果输出的类型、格式、频率，运行的类型(模型检查、分析、超单元生成、优化或者重启动)，输入/输出及临时文件的名称和存放位置等。以线性静力学分析为例，默认只输出位移和应力，若要输出应变，需要在I/0部分指定输出应变文件的格式，可选择的格式类型为H3D、OUTPUT2等。I/0部分还可以指定应变类型,如 Mises 应变或主应变。以图2-2为例，输出了H3D、OUTPUT2 以及 PUNCH 三种格式的所有类型的应变。

2. Subcase部分 Subcase 部分设置工况信息(也叫载荷步)。它决定在一个Subcase 中使用哪些载荷和边界条件,控制该工
