从QAM星座图判断噪声干扰

已于 2022-01-25 19:05:45 修改
阅读量1.6w 收藏 121
点赞数 17
分类专栏： 通信原理 文章标签： 通信原理
于 2018-07-02 22:29:23 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/lcp201281095/article/details/80890784
版权
本文详细介绍了常见的信号干扰类型，包括白噪声干扰、相位噪声干扰、同频干扰等，并解释了每种干扰对信号的影响及表现形式。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

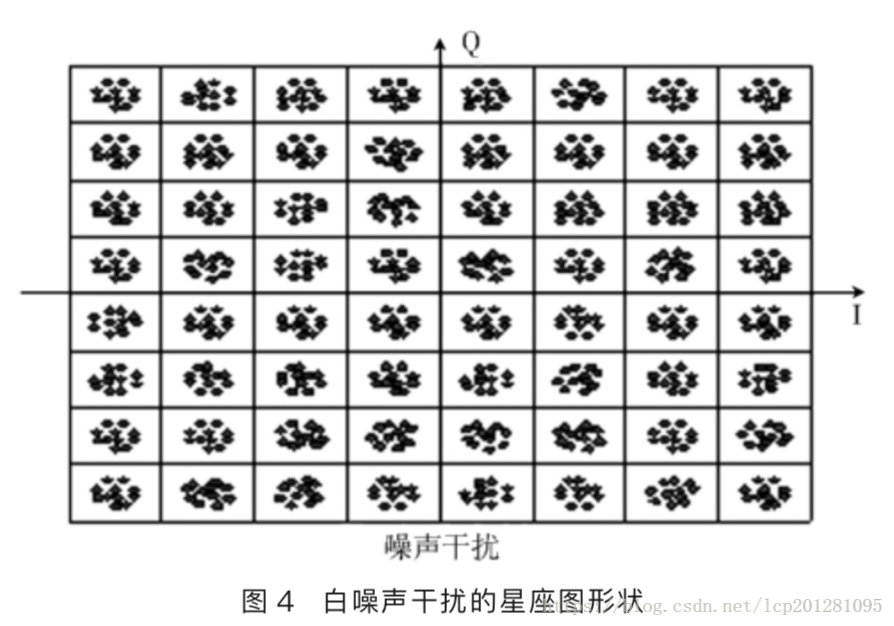

1、白噪声干扰：噪声随机，落点会围绕理想值成云状分布。

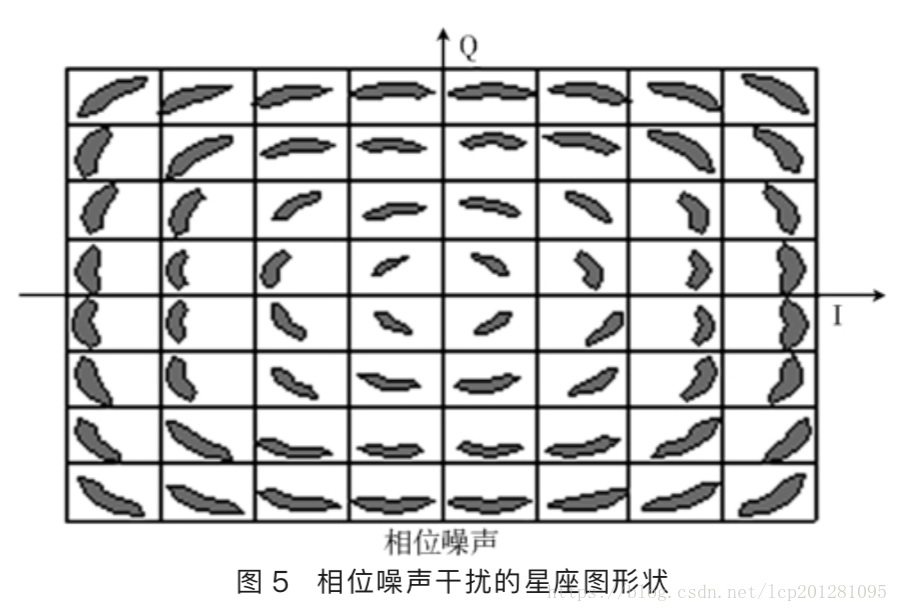

2、相位噪声干扰： 由于调制器不良，星座图绕着中央旋转，信号强度为旋转图的半径。

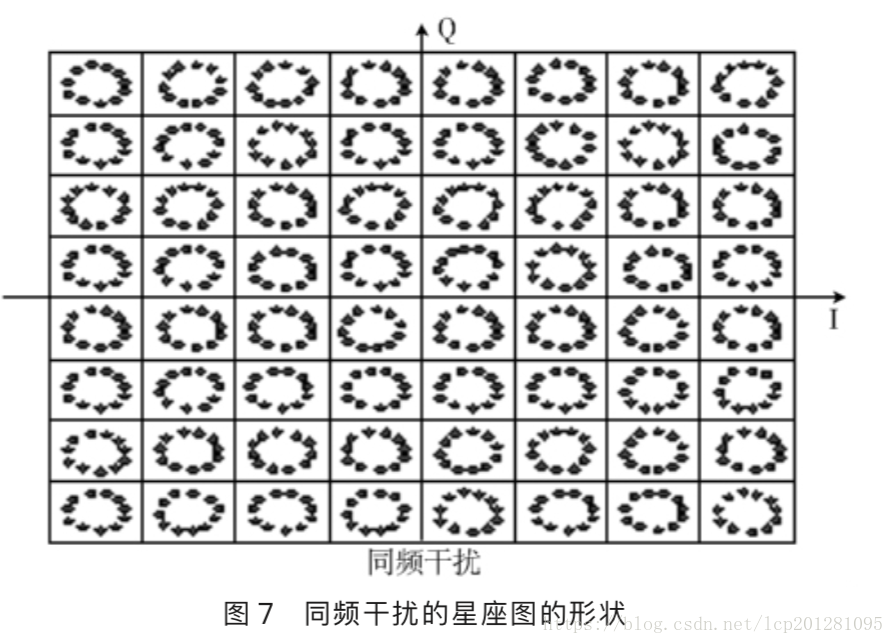

3、同频干扰

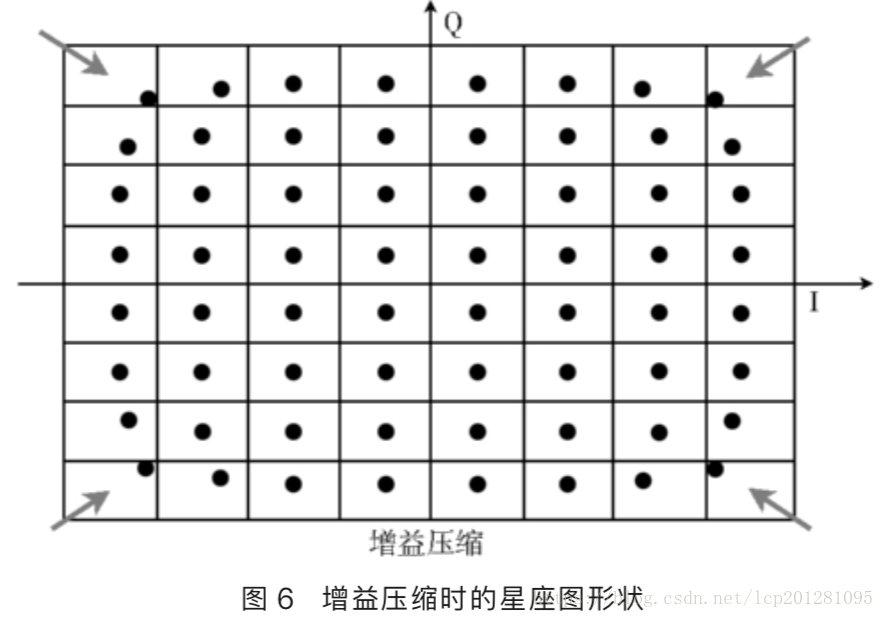

4、增益压缩： 由于信号压缩失真，出现非方正星座图。QAM峰值越大，失真越大。

5、载波抑制： 表现为星座图整体平移。

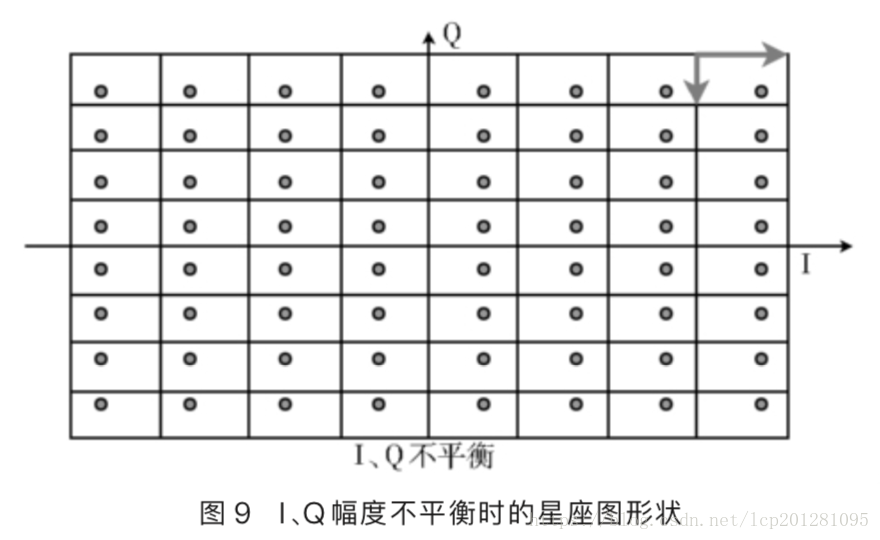

6、I.Q 幅度不平衡

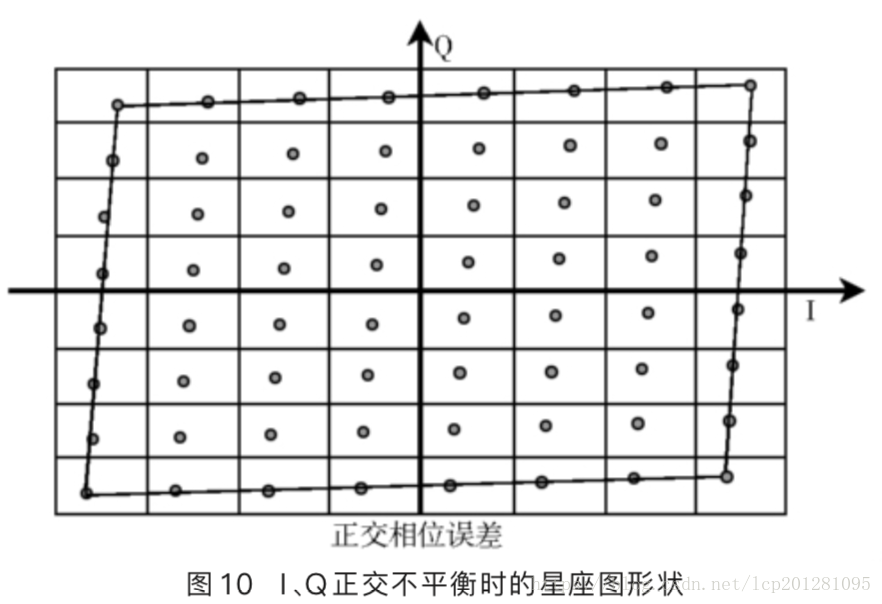

7 I.Q 正交不平衡
