乐吾乐3D可视化数字孪生组态编辑工具

1.简介

乐吾乐3D数字孪生可视化平台，是一站式完成模型上传管理、场景拖拽搭建、动画事件编辑、效果设置、数据对接以及方案交付的数字孪生编辑管理工具。

依托于强大的开源3D渲染引擎，可以展示逼真的3D场景效果，并且提供了丰富的动画属性编辑以及事件交互配置，“拖拉拽”式的场景搭建以及简单快速的数据对接，可以轻松的让用户“0代码”完成复杂的数字孪生方案编辑，实现3D场景与现实世界的双向数据通信，一键下载离线资源部署包，快速交付方案，降低开发成本。

平台的使用不受行业限制，无论是电力能源、水利水务、工业互联网、智慧城市、航空航天、教育科研、国防军工等领域都能简单的实现3D场景可视化。

体验地址：3D可视化组态 - 乐吾乐Le5le

2.特点

2.1 丰富的数字孪生组态能力

• 拖拽编辑，简单易用
• 数据绑定，实时动态数据显示，数据下发，双向数据通信，状态管理
• 支持WGS84地理坐标系统
• 支持自定义逐帧动画和读取模型自带动画
• 多场景，组态联动
• 多视角自由切换
• 多种事件监听类型，支持条件触发
• 材质编辑、纹理编辑、场景特效后处理
• 模拟真实光照以及雨、雪、雾等天气
• 嵌入乐吾乐大屏，支持窗口通信

2.2 “0代码”数据通信

• 支持 mqtt 动态数据监听
• 支持 websocket 动态数据监听
• 支持 http 自主请求动态更新数据
• 支持静态数据创建，导入

2.3 部署与集成

• 导入模型文件，项目文件
• 导出 HTML、Vue、React 等离线部署包
• 提供离线部署方式，支持云端部署
• 支持集成到第三方平台

2.4 多端适配能力

• 支持Chrome、Firefox、Edge等主流浏览器。
• 支持移动端webview方式访问
• 支持手机、平板、PC、大屏等多端展示

扫一扫，查看更多移动端解决方案

2.5 广泛的应用场景支持

• 电力能源、水利水务、变电站、光伏系统、风力发电、火电厂、化工厂、石油炼化、海油、管网系统、废气治理、污水处理、炼钢厂、矿山、煤矿系统等
• 物联网、工业互联网、电信机房中心、数据中心、采暖系统、制冷系统、远程监控系统等
• 智慧工厂、智慧楼宇、智慧园区、智慧交通、智慧城市、智慧港口、智慧停车、智慧医疗、智慧农业等
• 教学仿真、实验室仿真
• 国防军工、航空航天

2.6 丰富的模型库资源

• 内置多个行业模型库
• 支持自定义上传模型、贴图资源

2.7 追求卓越性能

• 知名开源引擎Babylon.js提供渲染能力，支持WebGPU
• 稳定，系统交互中断不影响系统运行
• 支持绑定1000-2000数据点。1000数据点30ms完成刷新

3.产品定位

乐吾乐3D数字孪生可视化平台，注重场景搭建、酷炫效果以及动态数据交互，而并非建模软件。场景中使用到的模型可以使用平台自带模型或者上传自己模型资源，直接拖拽至场景中即可使用。平台支持修改模型的基础属性，例如位置、旋转、缩放、材质、贴图等信息，不支持对模型结构的二次修改，例如修改嵌套层级、父子关系、节点类型等。

4. 技术架构

乐吾乐3D可视化方案总体上分为两部分，一部分是3D场景的渲染区域，用户交互、数据解析等功能由乐吾乐研发的Meta3D核心库提供，3D场景渲染功能则由Babylon.js引擎提供。另一部分是编辑器操作区域，通过调用Meta3D核心库暴露的API来完成用户对3D场景（包括模型、灯光、相机等）、数据、动画、事件等内容的编辑，以及提供上传模型、上传图片、项目发布、项目分享等功能。

下面为您分别介绍核心库和编辑器使用到的技术。

4.1 核心库

核心库使用到的技术包括：

1.      Babylon.js：一款开源的3D渲染引擎，由微软团队负责维护，功能强大，适合大型项目。

2.      Typescript：Javascript的超集，为JS提供静态类型检查。

3.      Mitt：极简的订阅/发布通信插件。

4.2 编辑器

编辑器使用到的技术包括：

1.      Vue3：用于构建用户界面的Javascript开源框架。

2.      Typescript：Javascript的超集，为JS提供静态类型检查。

3.      TailwindCSS：一个原子化CSS框架。

4.      Tdesign：腾讯团队开源的前端组件库。

5.      Axios：基于Promise的HTTP库。

5.常见案例

智慧石油化工厂：

乐吾乐可视化

智慧楼宇管控平台：

大屏可视化设计器 - 乐吾乐Le5le

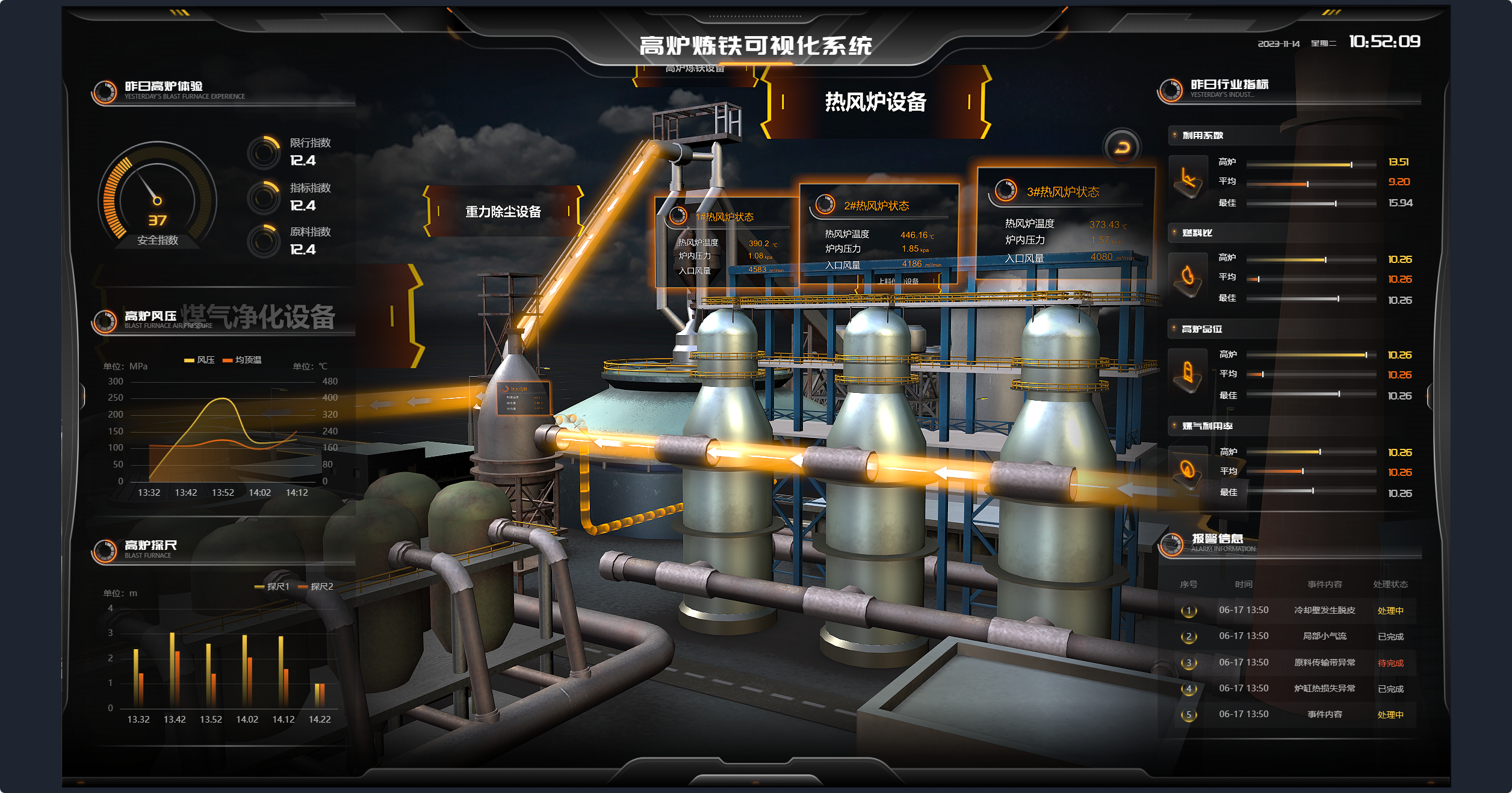

智慧高炉：

大屏可视化设计器 - 乐吾乐Le5le

机房可视化：

大屏可视化设计器 - 乐吾乐Le5le

智慧仓储可视化：

乐吾乐可视化

智慧风电可视化：

乐吾乐可视化

6.使用设备要求

显卡：独显GTX960以上，显存2G以上。

CUP：双核2.6GHz以上。

内存：最低8G，推荐16G以上。

浏览器：支持webgl2的的浏览器，例如高版本的Edge、谷歌chrome，注意QQ浏览器不支持webgl2。当使用Edge/Chrome 113版本以上时引擎使用WebGPU渲染。
