（一）PWM概念和原理

脉冲宽度调制（PWM）,是英文“Pulse Width Modulation"的缩写，简称脉宽调制，是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术。

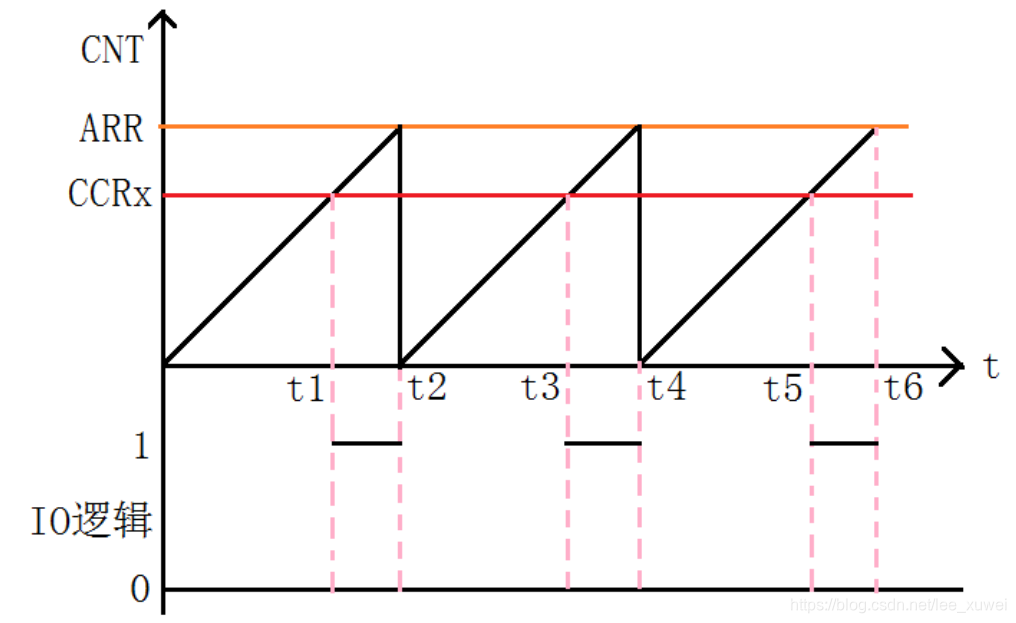

PWM原理示意图
PWM原理示意图

上图是简单的PWM原理示意图。图中，我们假定定时器工作在向上计数PWM模式，且当CNT<CCRx时，输出0，当CNT>=CCRx时输出1，当CNT达到ARR值的时候，重新归零，然后重新向上计数，依次循环。改变CCRx的值，就可以改变PWM输出的占空比，改变ARR的值，就可以改变PWM输出的频率。

（二）代码示例

环境：STM32F103C8  主频64MHz   TIM3

(1)GPIO初始化

 GPIO_InitStruct.Pin = GPIO_PIN_0;
 GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
 GPIO
