通信算法之171： LTE 不同带宽参数

转载：

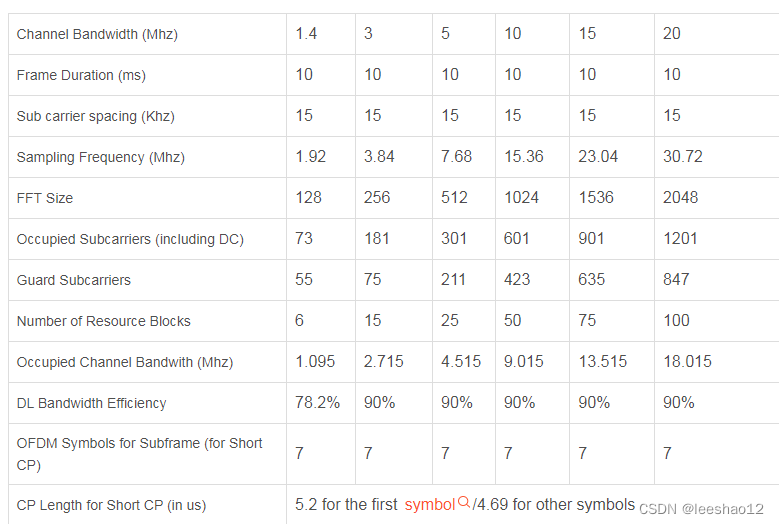

LTE不同带宽配置下的对应的采样率：

< Sampling Time >

20 Mhz BW Case :  Ts =1 sec / 30.72 Mhz = 1s/30,720,000 Hz = 0.0326 us = 32.6 ns
15 Mhz BW Case :  T15= sec / 23.04 Mhz = 1s/23,040,000 Hz = 0.0434 us = 43.4 ns
10 Mhz BW Case :  T10 = 1 sec / 15.36 Mhz = 1s/15,360,000 Hz = 0.0652 us = 65.2 ns
5 Mhz BW Case :  T5 = 1 sec / 7.68 Mhz = 1s/7,680,000 Hz = 0.1302 us = 130.2 ns
3 Mhz BW Case :  T3 = 1 sec / 3.84 Mhz = 1s/3,840,000 Hz = 0.2604 us = 260.4 ns
1.4 Mhz BW Case :  T1.4= 1 sec / 1.92 Mhz = 1s/1,920,000 Hz = 0.5208 us = 520.8 ns
LTE基本的时间单位为Ts 定义为在20MHZ带宽，一个OFDM符号的周期为Ts=1/15000*2048 = 32.6ns。FFT size 为2048（100RB,1200SC）。采样频率为15kHz，那么20M带宽的采样率=15kHz*2048=3.072MHz。

其实也就是说对应于不同的BW，有对应于不同的sample time，

For example，one symbol： 20M，2048Ts；15M，1536 T15；10M，1024 T10；5M，512T5.

不同BW对应于有效的symbol长度都约等于66.7us：

20M：1 symbol =  2048 * Ts = 2048 * （1 sec / 2048*15K)  66.7us

15M：1 symbol =  1536 *T15 = 1536*（1 sec / 1536*15K)   66.7us

10M：1 symbol =  1024 * T10 =1024* 2* Ts  = 1024 * （1 sec / 1024*15K)  66.7us

5M：   1 symbol =  512*T5 = 512* 4* Ts = 512* （1 sec / 512*15K)  66.7us

3M：1 symbol =  256 * T3 = 256* 8 * Ts= 256 * （1 sec / 256*15K)  66.7us

1.4M：1 symbol =  128*T1.4= 128* 16 * Ts= 128* （1 sec / 128*15K)  66.7us
