星星之火-36：LTE载波载波的间隔是15K, 载波波的带宽是多少? 15K还是30K?

先给个结论：

在LTE中，单个小区最大的频谱带宽为20M, 每个子载波的间隔为15K，带宽为30K, 一共可以分为1200个子载波。那这个数据是怎么来得呢？

15K子载波间隔的由来:

如果子载波的带宽30K, 那么按照频分复用FDM的规则，频谱利用率最大的方式是：子载波之间是紧紧挨着，没有空隙，那么，子载波的间隔就是30K。

LTE定义的子载波的间隔15K是怎么来的呢？？？

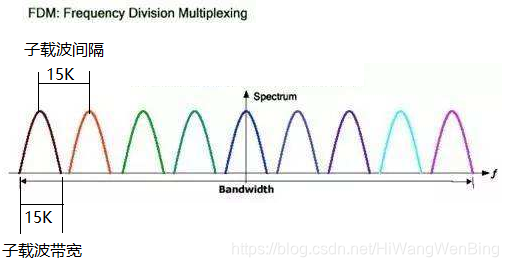

第一种方式：降低子载波的带宽为15K。

如下所示：

降低子载波带宽是牺牲波特率为前提的，载波带宽降低一倍，最大波特率也会降低一倍，单载波传输的二进制比特也会降低一倍。

LTE采用的是第二种方式。

第二种方式：重叠子载波的频谱

LTE采用了一种新的技术，称为O-FDM，允许子载波的频谱之间是重叠的，如下图所示：

通过载波间隔的重叠与压缩，

在相同的总带宽，能支持的子载波的数量就增加了1倍，总的数据速率就增加一倍。

在子载波数量不变的情况下，需要的总的带宽减少一倍，保存数据传输速率不变的情况下，所需要的总的频谱带宽就是原先的一半。

类似如下的效果。

至于频率重叠后的子载波之间为什么不产生干扰，或者说如何克服重叠频谱之间的干扰，那是另外的话题，即正交频谱复用O-FDMA技术是如何通过正交的方式解决重叠频谱之间的干扰的。

30K频谱带宽的本质

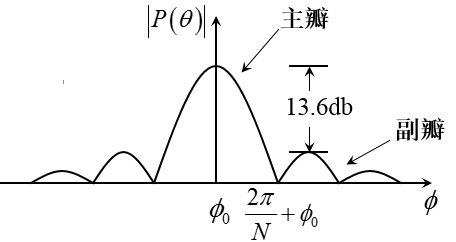

30K带宽是实际是主瓣的带宽，而不是所有谐波分量的带宽。
