STM32CubeMAX入门篇

要求使用单片机STM32F407IGT6。

1、时钟配置

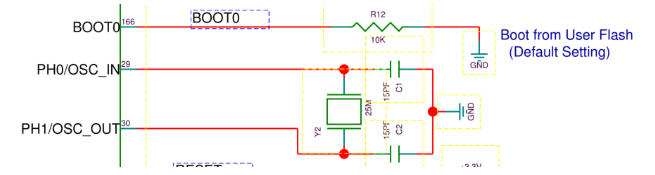

STM32F407外部高速晶振为25MHz，分别连接到PH0和PH1引脚

2、SWD配置

STM32F407仿真接口SWD分别连接到PA13和PA14引脚！

开始使用STM32CubeMAX。

1，打开home界面，选择access to MCU selector

2、选择合适的MCU

 时钟外设配置

配置“使能时钟源”

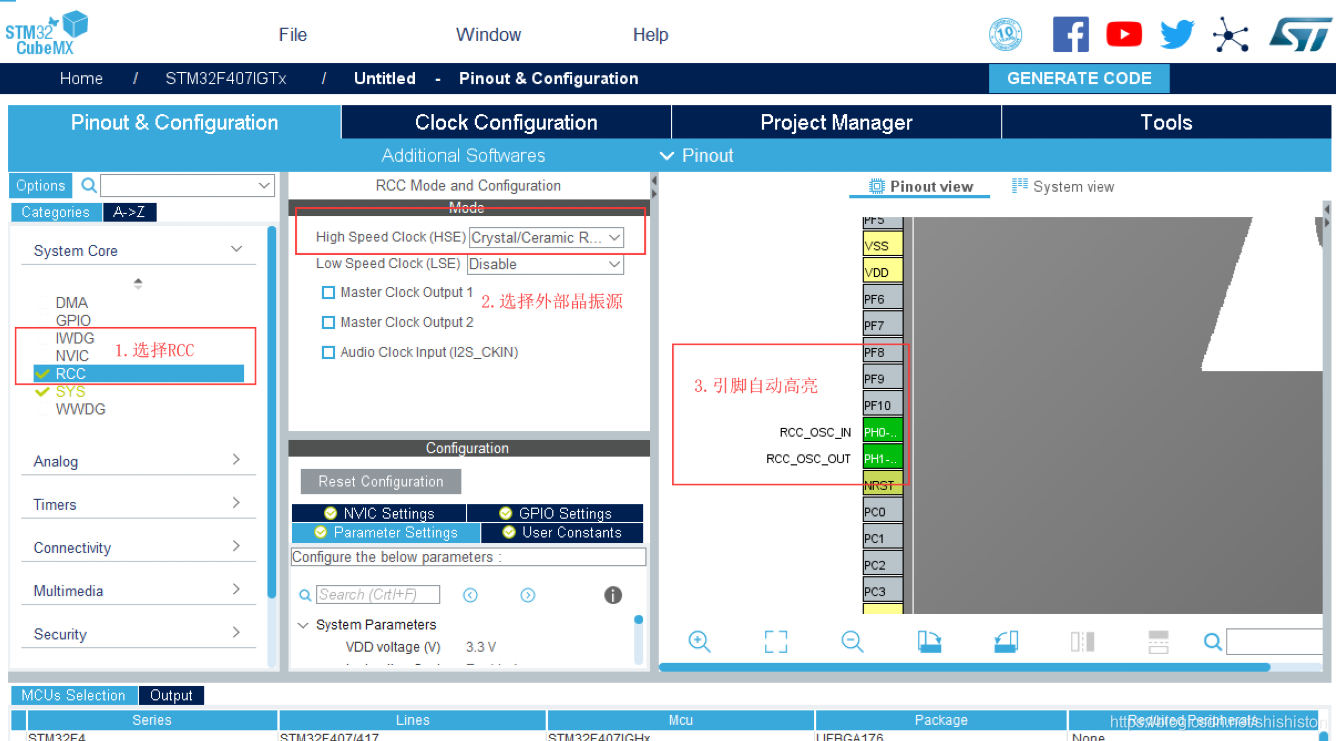

1、 按照如下的顺序。选择RCC/选择高速时钟为外部时钟源/PH0和PH1引脚自动高亮

 配置“时钟树”

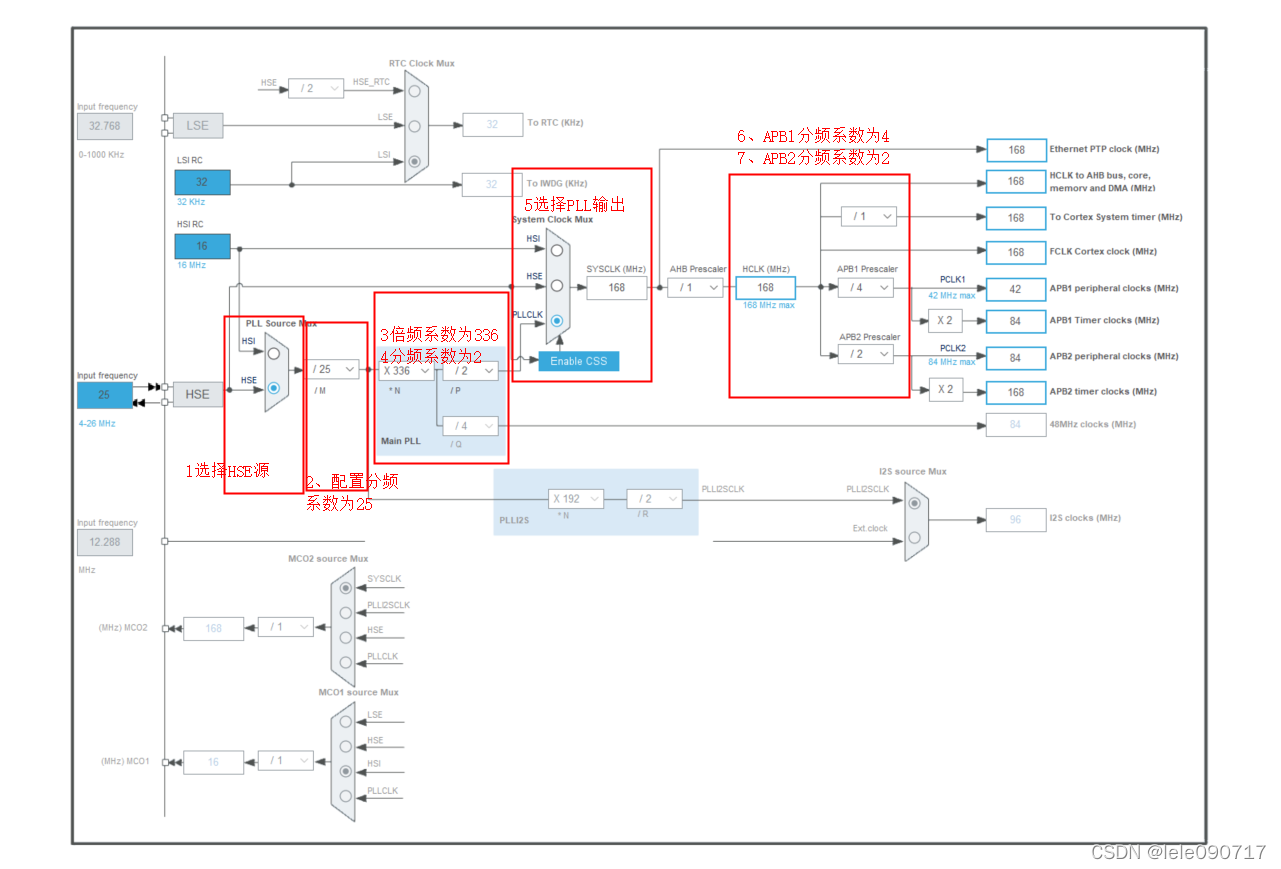

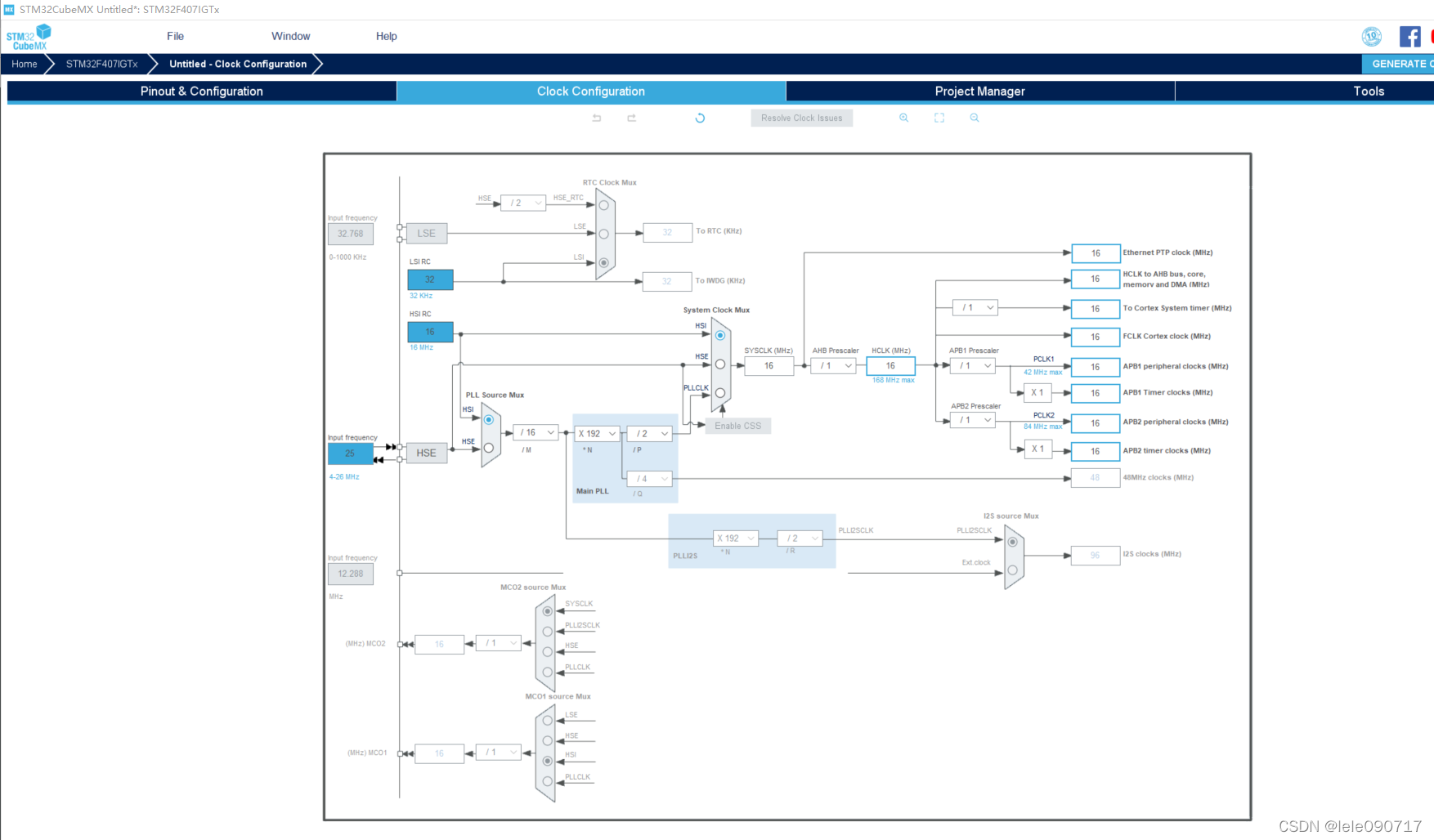

2、打开菜单栏的Clock Configuration，进行如下的设置。



SWD外设配置

1、如下。选择SYS外设/配置debug接口为串行接口（SWD)/引脚自动高亮

串口配置——USART1配置

1、如下。配置PA9和PA10为USART1模式/打开USART1，配置为异步通信模式(asynchronos)

 代码导出设置

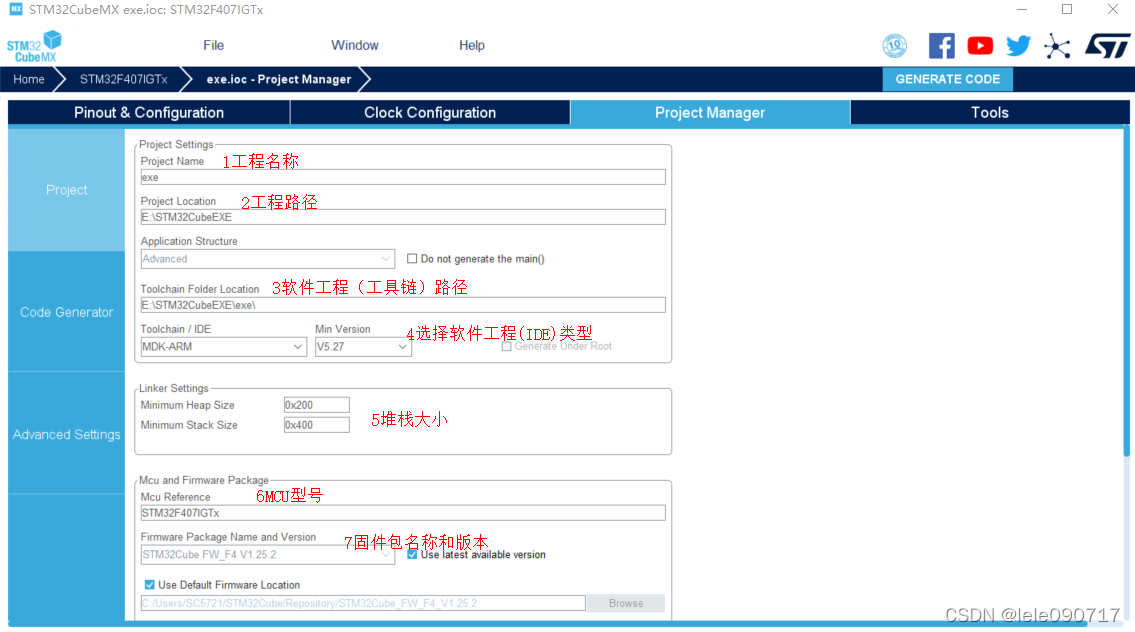

 1、打开菜单的project manager

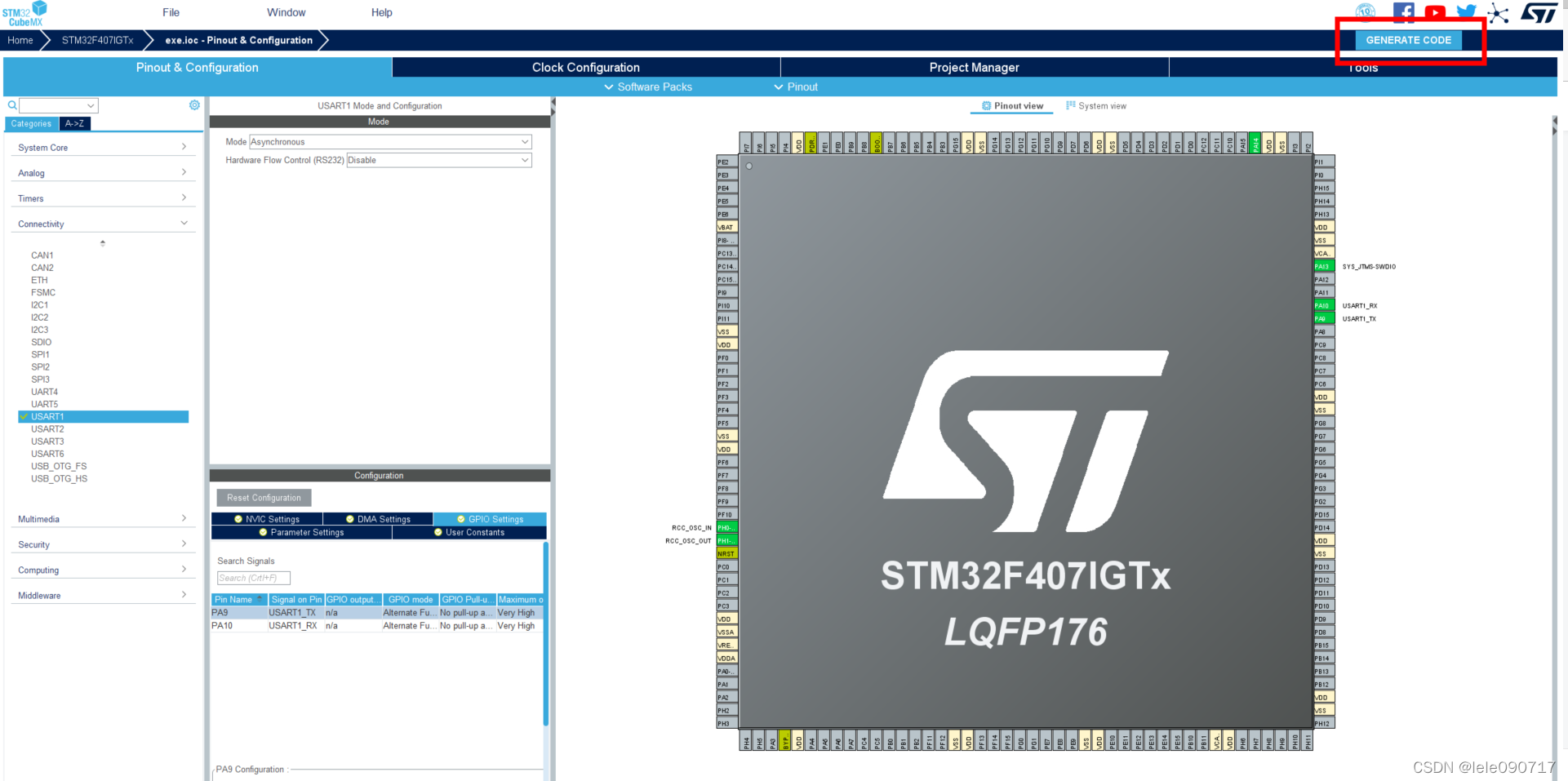

2、一切没有问题后，点击“generate code”，输出代码

OVER~
