AD之相同模块布局布线方法

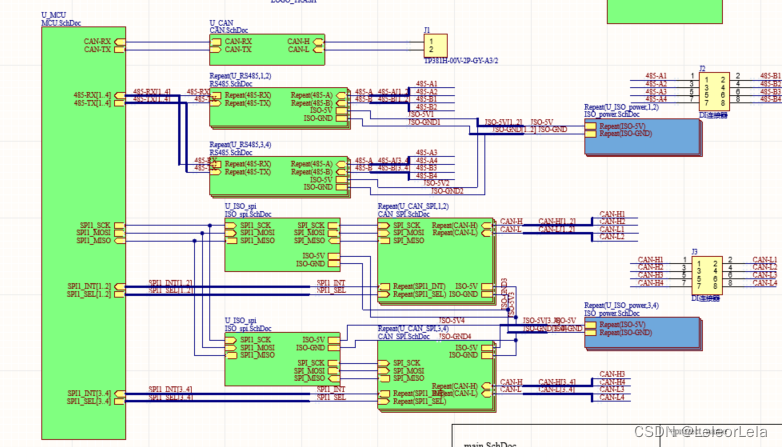

在画原理图的时候,会存在相同模块的电路图,特别是用了分层次原理图的画法,如下图,这时候就需要一种便捷方式——能不能画完一个模块,类似的模块就复制成这样的!(全篇只适用于分层次原理图)

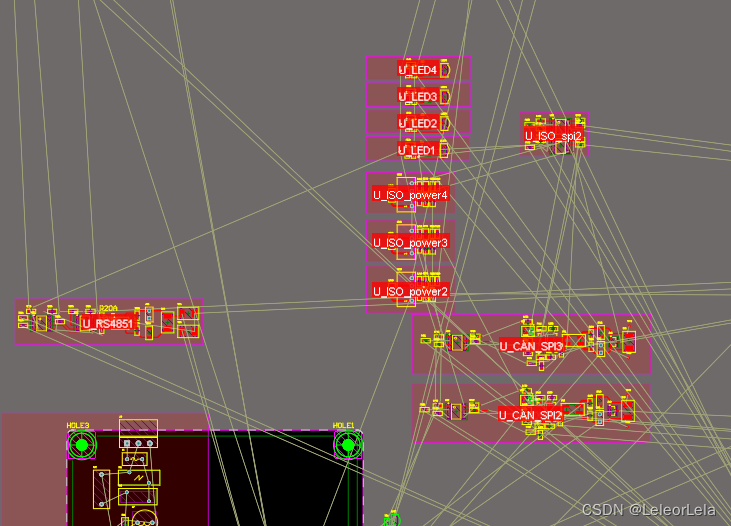

1、原理图生成PCB的时候,保留add room。生成如下形式的PCB。

2、对其中一个模块进行布局。(这部分以后展开,可以说很多),比如我画的是U_LED1。

3、布好其中一个模块之后,开始神奇操作。

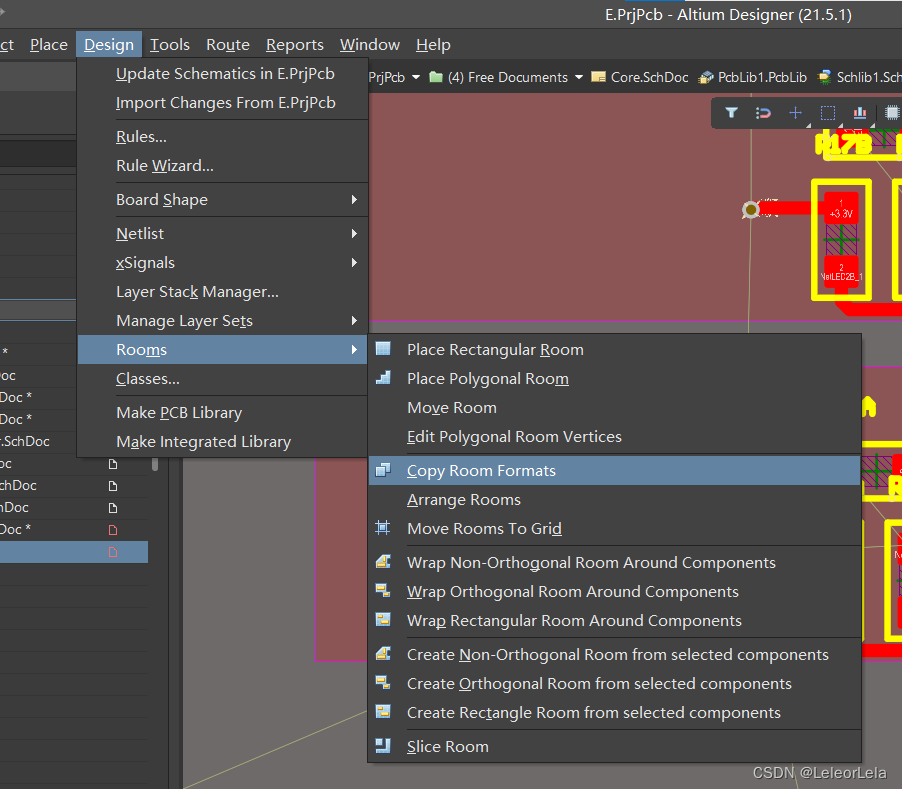

Design——rooms——copy room formats

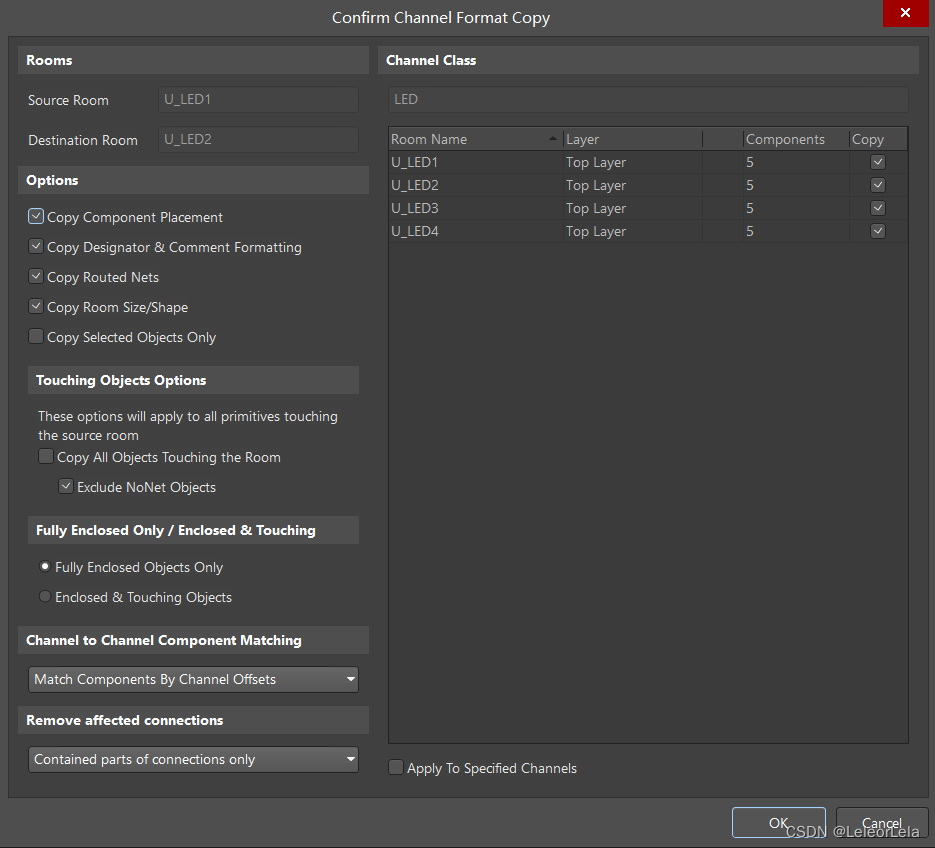

出现十字光标,第一下先点击布局好的模板,比如我先点U_LED1,第二步点想被复制的模块,U-LED2。出现以下界面。

一般点击OK就行。如果还想复制,可以再点击LED3、LED4.

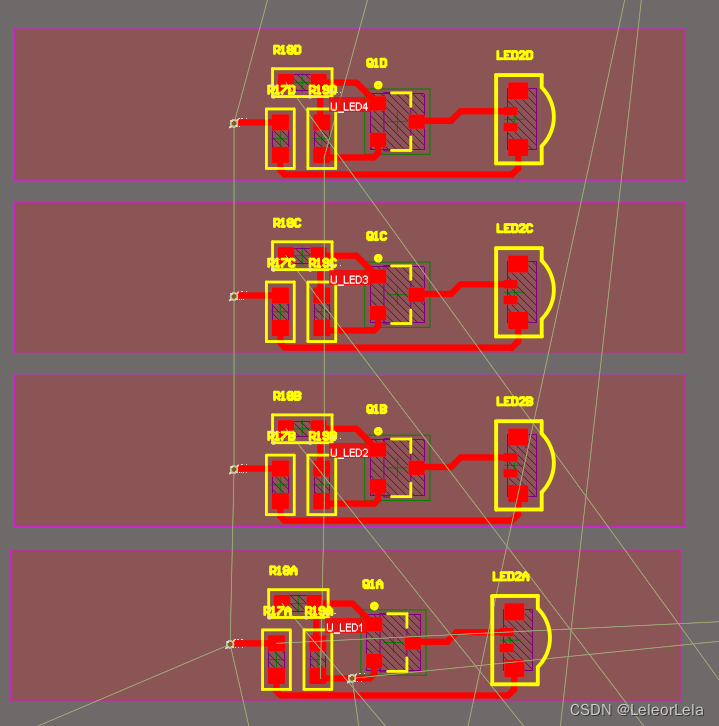

4、至此,四个模块全部完成。
