自制V3S开发板

一、前言：

前两天，我准备在我购买的荔枝派主板上进行移植linux，花费了一段时间，移植好了uboot，zImage，和根文件系统，最后也成功启动了。

发现问题：

因为我的是最小系统板，没有以太网接口，导致每次开发都非常的困难（都需要拔掉SD卡然后烧写程序再启动），这个步骤非常的繁琐。

解决：

鉴于上述的原因，我准备接一个以太网接口，通过TFTP协议下载设备树和zImage，通过NFS共享根文件系统。

因为V3S这个芯片内部带有EPHY，所以不需要外接以太网芯片，只需要一个以太网接口，于是乎，我找了一个以太网口，然后按照原理图对应的线序接了起来。

经过不断的测试，最后还是没有能够使用（uboot已经设置好以太网驱动，也成功加载）。经过不断的焊接，测试（折腾了一下午），最终还是没能够驱动起来。

二、画板

鉴于没有能够驱动网络。我觉得可能是以太网接口坏了，手里也没有多余的了，买的话还需要时间，干脆自己画一个板子，顺便熟悉一下硬件。

这次画的是4层板，也是我第一次画4层板

过程

画板的过程是漫长的，经过两三天的不断的去画，最终在刚才完后了最后的设置。

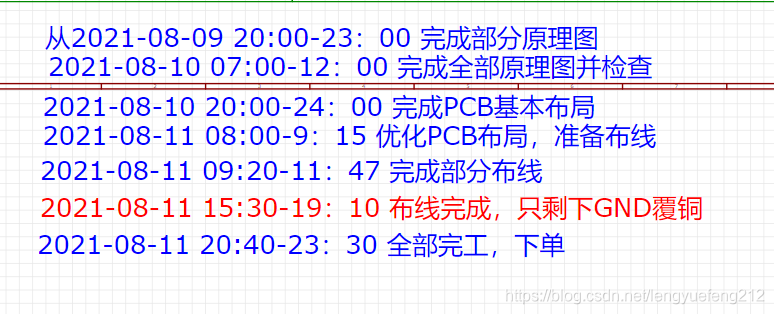

这里贴出画板的记录：真是满满的心血

可以看出这个过程是漫长的，真是搞的我精疲力尽。

效果

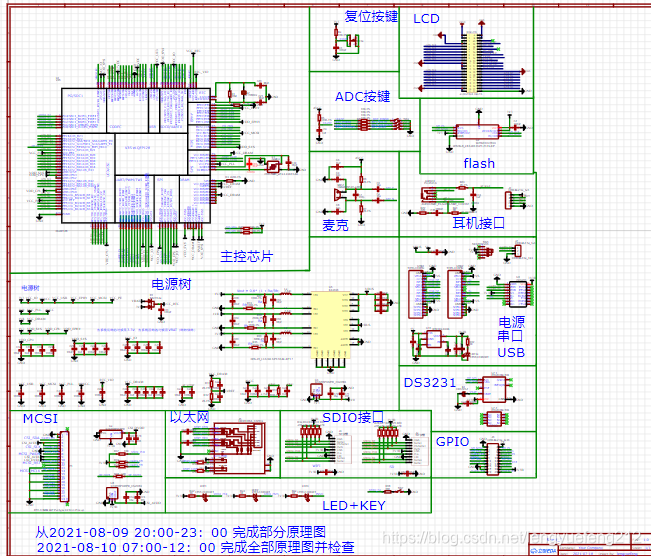

1.原理图

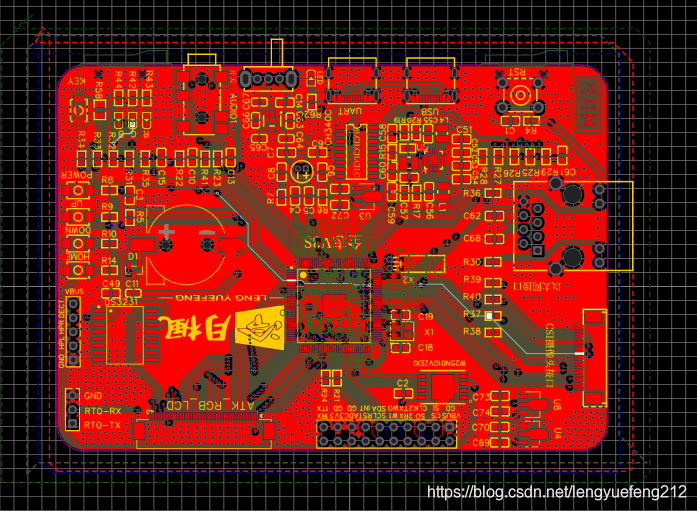

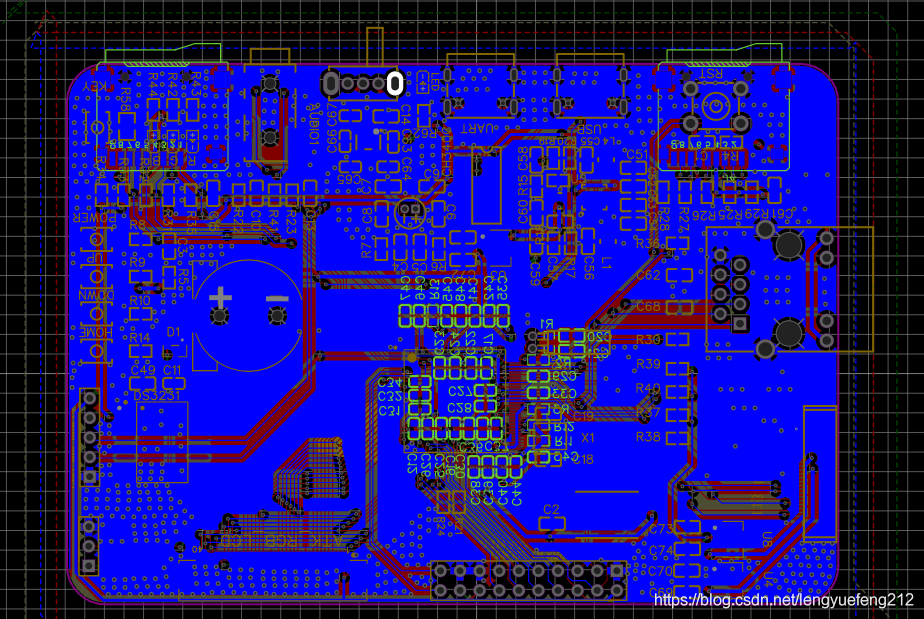

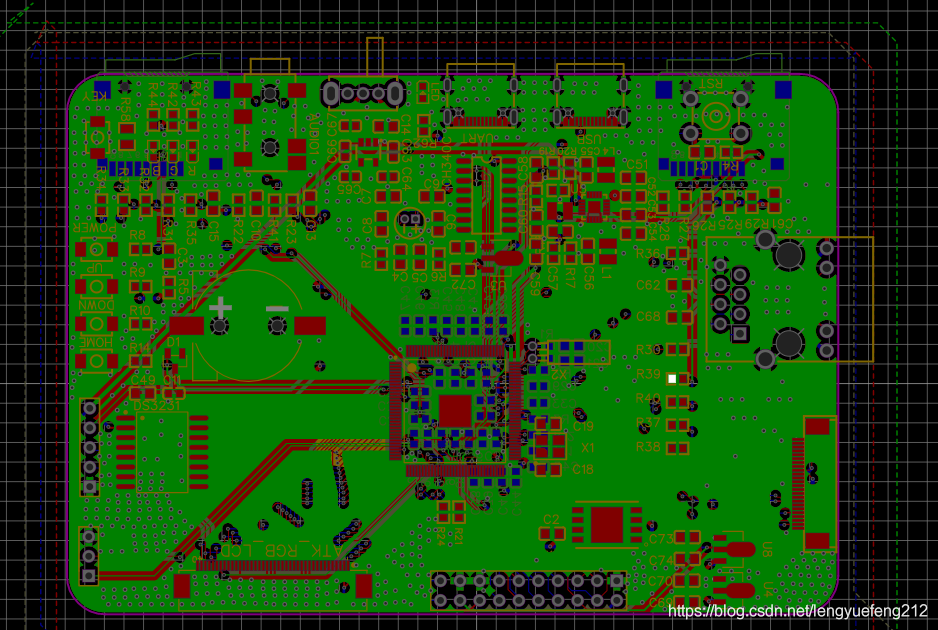

2.PCB

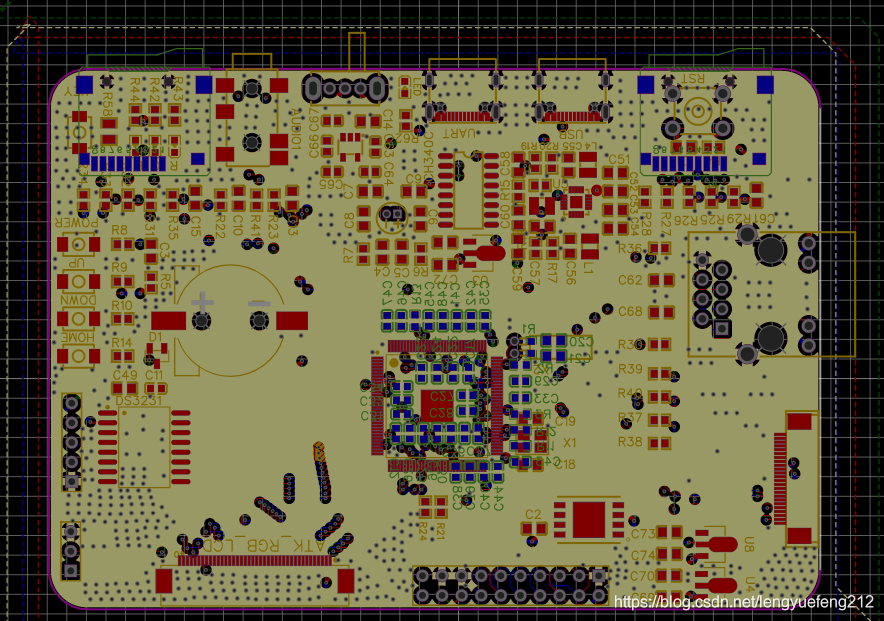

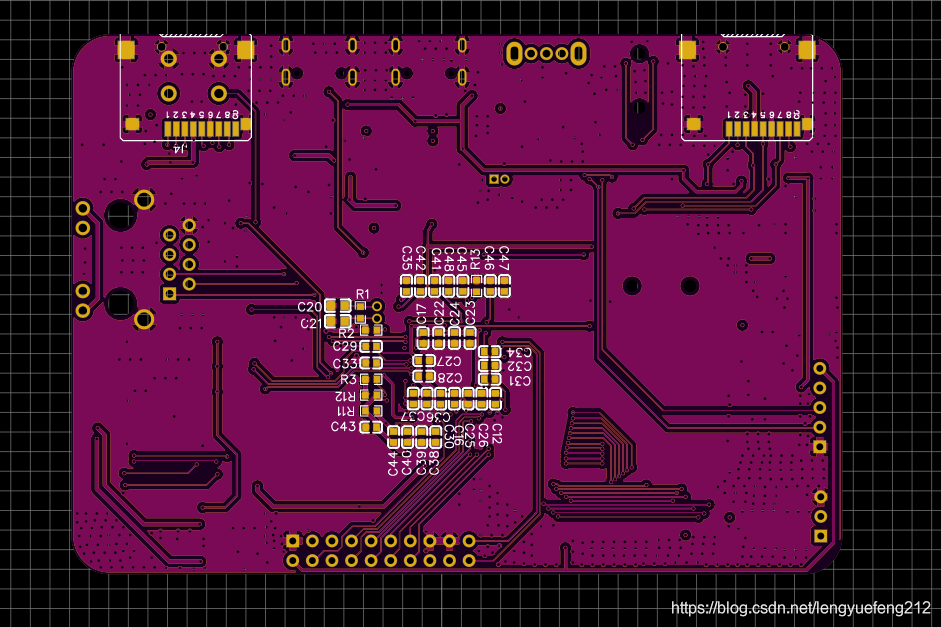

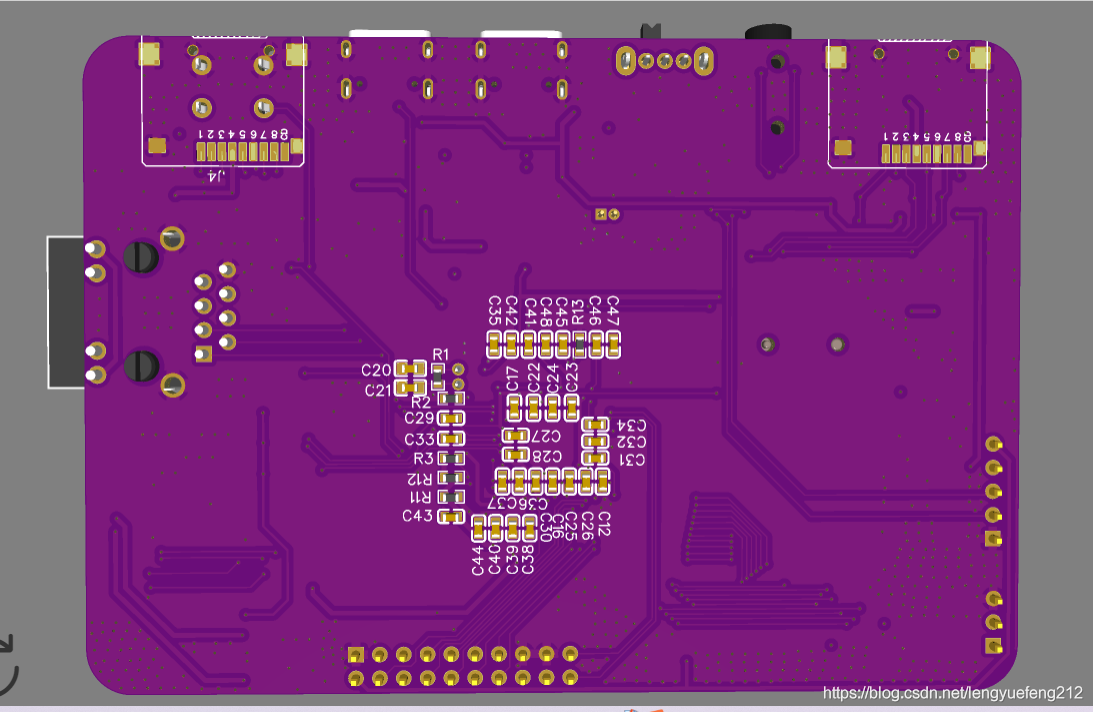

3.渲染2D

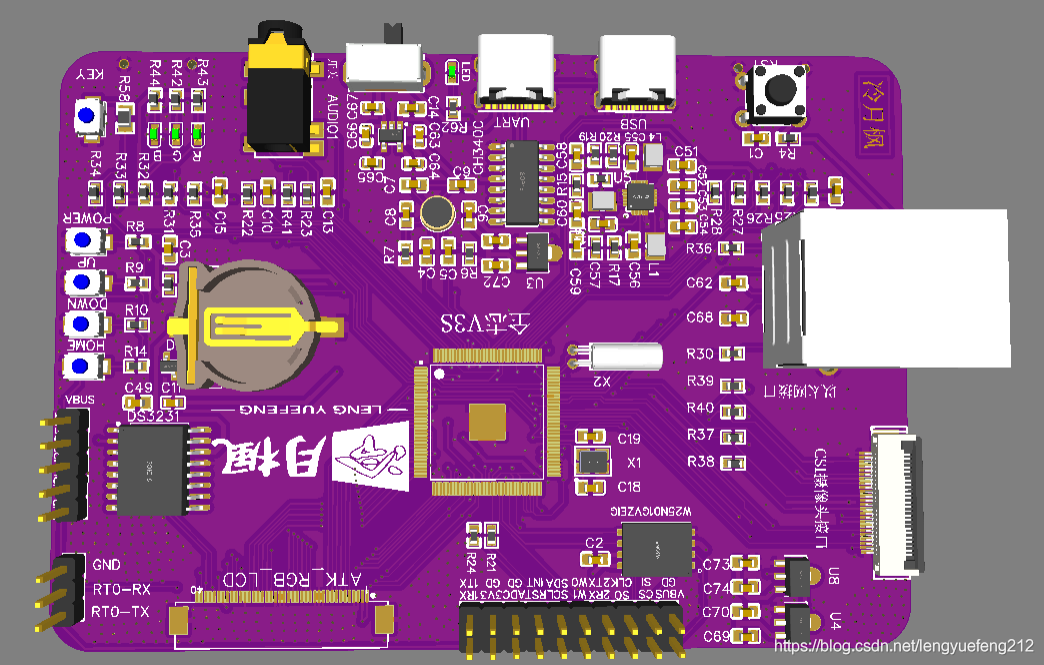

4.渲染3D

这里就简单记录一下，毕竟现在时间也不早了，该睡觉了。

后续焊接调试（填坑）
