ARM汇编程序调试——keil5环境搭建和stm32汇编程序编写

搭建并配置Keil嵌入式开发环境，完成一个基于STM32汇编程序的编写
一、新建项目
二、代码编写及配置
1. 代码
2. 配置环境
三、编译调试
四、了解Hex文件
1.打开.hex文件
2. 解释含义
小小的总结
参考文献
一、新建项目
按以下步骤新建项目即可：

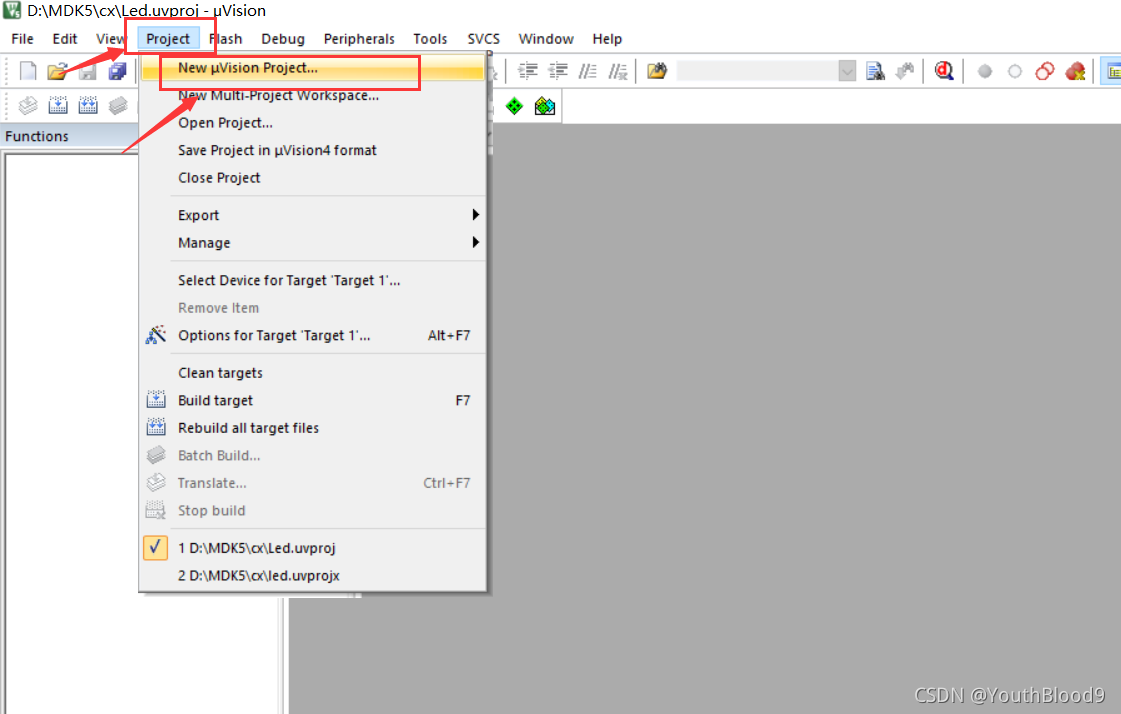

 project——New

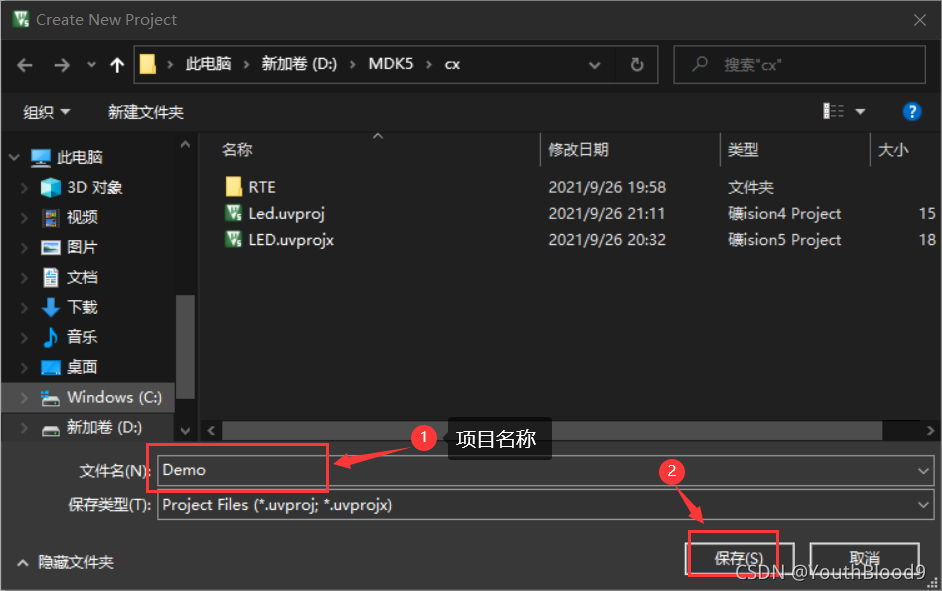

保存位置及项目名称

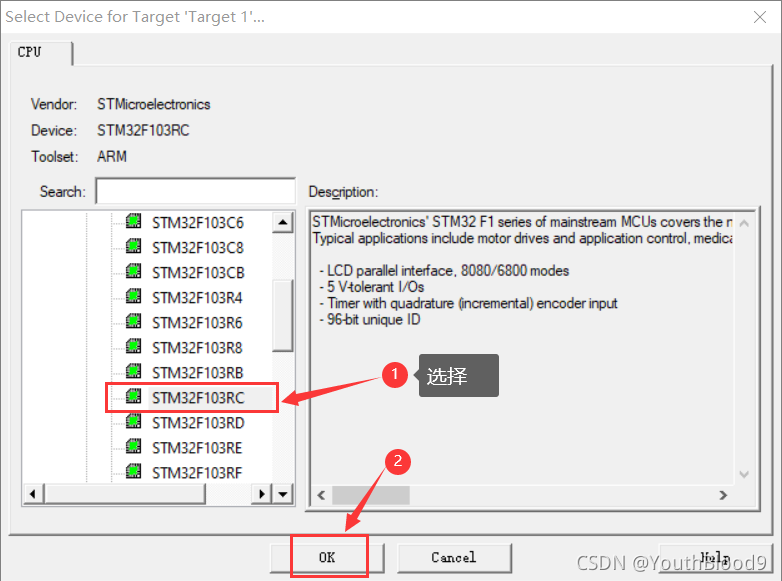

选择芯片

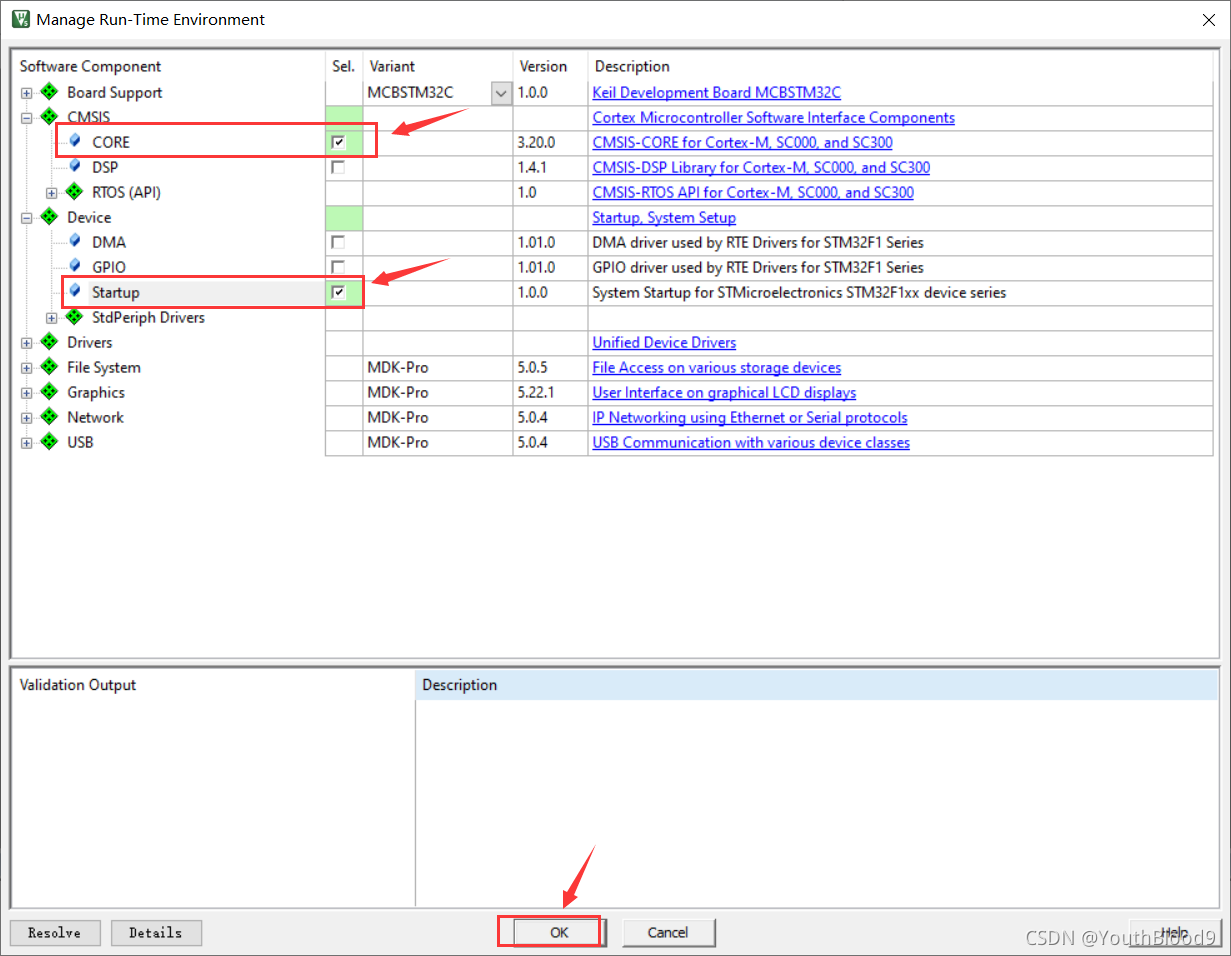

按以下勾选即可

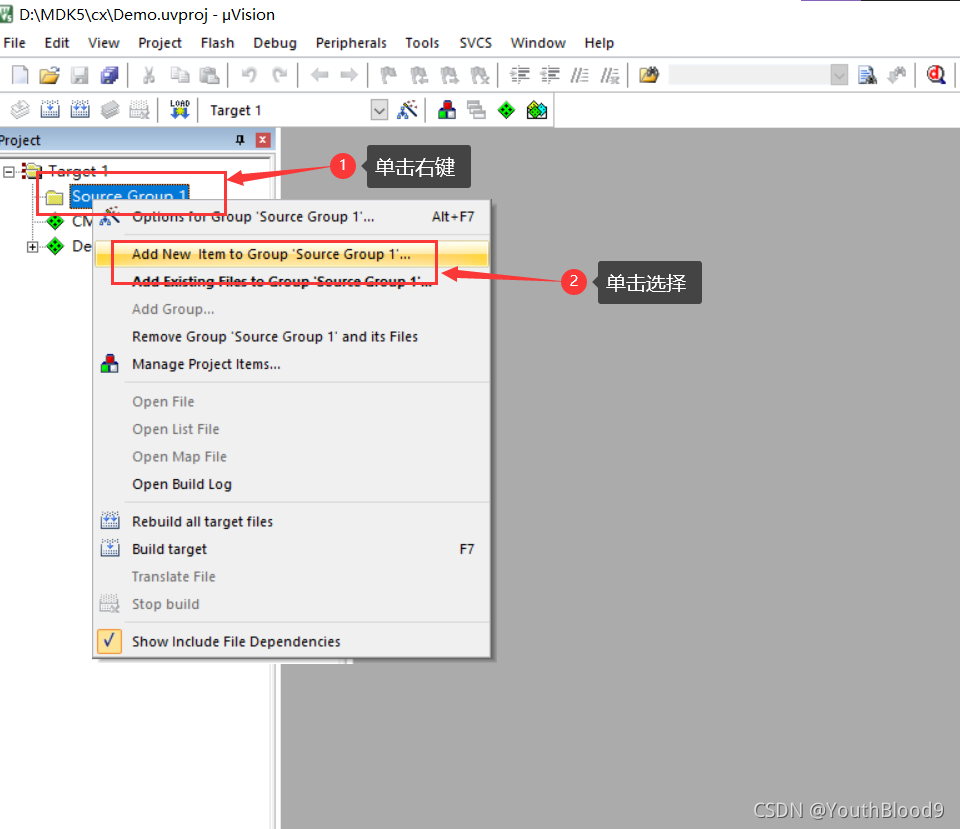

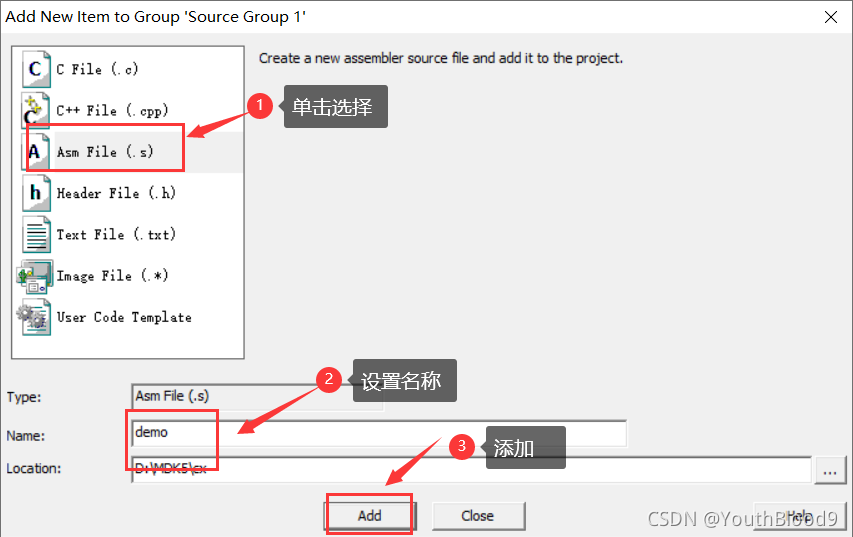

添加源文件



二、代码编写及配置
1. 代码
处于源文件中

AREA MYDATA, DATA

 AREA MYCODE, CODE
	ENTRY
	EXPORT __main

__main
	MOV R0, #10
	MOV R1, #11
	MOV R2, #12
	MOV R3, #13
	;LDR R0, =func01

	BL	func01
	;LDR R1, =func02
	BL	func02

	BL 	func03
	LDR LR, =func01
	LDR PC, =func03
	B .

func01
	MOV R5, #05
	BX LR

func02
	MOV R6, #06
	BX LR

func03
	MOV R7, #07
	MOV R8, #08
	BX LR

2. 配置环境
为防止动态debug无法进入汇编程序

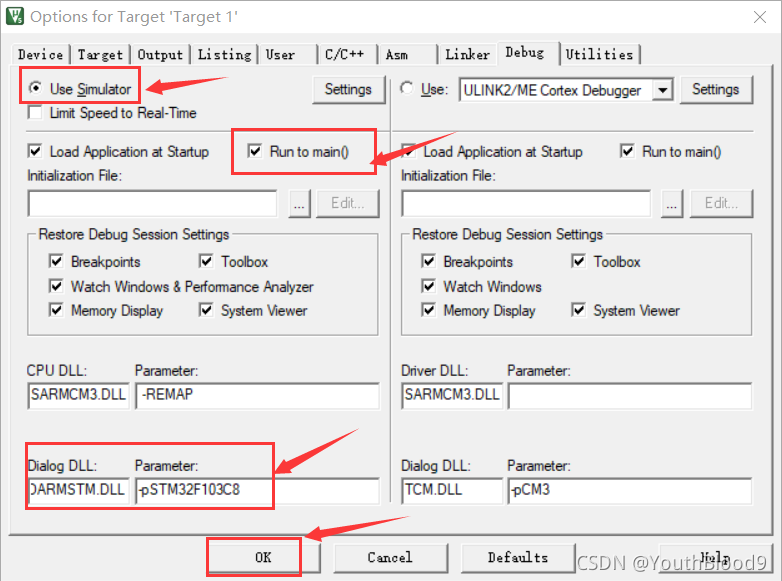

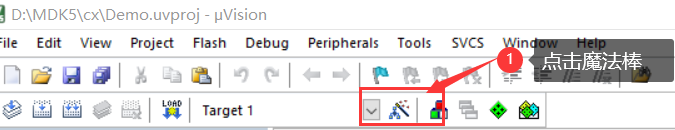

①点击魔法棒

②在“Debug”选项卡中选择“Use Simulator”，表示使用软件仿真；
选择“Run to main()”则表示跳过汇编代码，直接跳转到main函数开始仿真；
设置下面的“Dialog DLL”项为“DARMSTM.DLL”；
parameter项为“-pSTM32F103C8”，用于设置支持STM32F103C8的软硬件仿真。

若要输出hex文件，即按下图勾选：Output——Create HEX File

三、编译调试

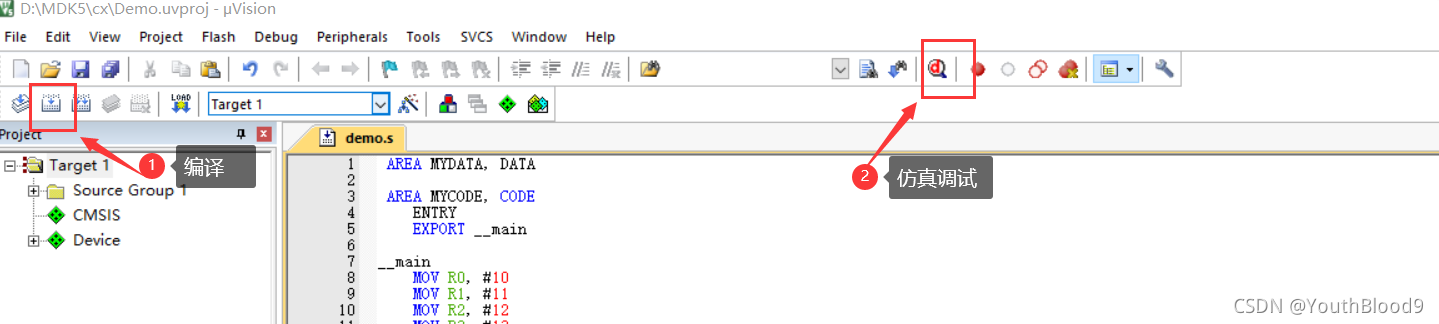

编译——仿真调试

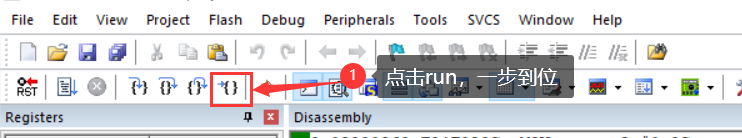

run

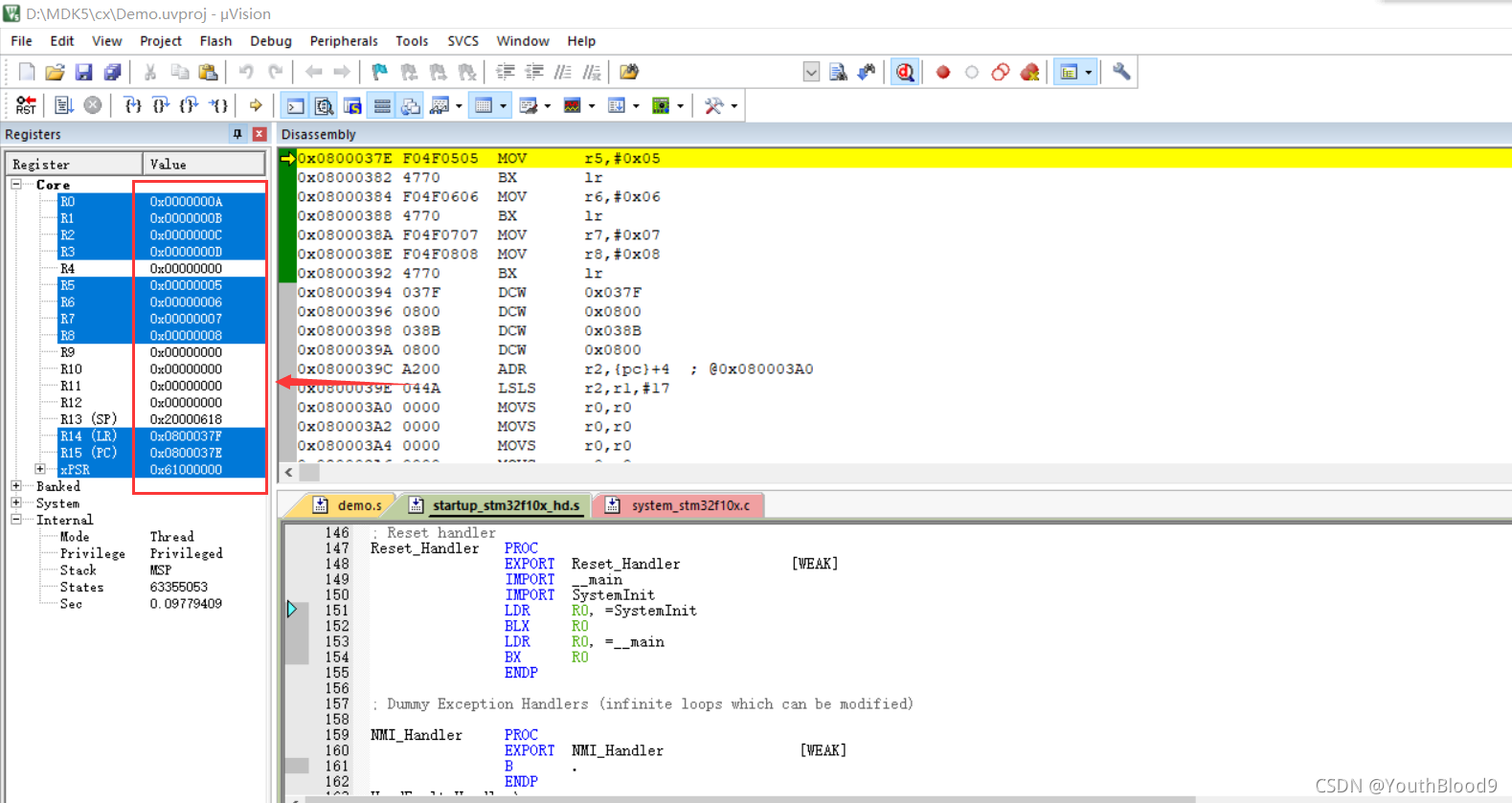

观察结果：与代码设置的一致

四、了解Hex文件
了解Hex文件格式及其前8个字节内容含义

1.打开.hex文件
在对应目录下找到.hex文件，用记事本打开，即为以下图片的显示

2. 解释含义
①具体释义举例：
第一行的：020000040800F2，可以看作是 0x02，0x00，0x00，0x04，0x08，0x00，0xF2。

0x02：该行数据中有两个数据
0x00 0x00：本行数据的起始地址位
0x04：用来标识扩展线性地址的记录
该字节还可以是其他值，下面是其他值的含义
00：用来记录数据，HEX文件的大部分记录都是数据记录
01：用来标识文件结束，放在文件的最后，标识HEX文件的结尾
02：用来标识扩展段地址的记录
03：开始段地址记录
05：开始线性地址记录
0x08 0x00：该行两个字节的数据
数据类型是 04 ，即该行记录的是一个拓展地址(0x08 0x00 是地址信息，用法是将该地址（0x0800<<16) 后作为基地址
0xF2：校验和，校验和= 0x100 - 累加和

②文件格式：

Intel HEX 由任意数量的十六进制记录组成。每个记录包含 5 个域，它们按一定格式排列：:llaaaatt[dd…]cc
每一组字母对应一个不同的域，每一个字母对应一个十六进制编码的数字
每一个域由至少两个十六进制编码数字组成，它们构成一个字节，就像以下描述的那样：
:llaaaatt[dd…]cc

内容    描述
:    每个Intel HEX记录都由冒号开头
ll    数据长度域，它代表记录当中数据字节(dd)的数量
aaaa    地址域，它代表记录当中数据的起始地址
tt    代表HEX记录类型的域，它可能是以下数据当中的一个：00(数据记录)、01(文件结束记录)、02(扩展段地址记录)、04(扩展线性地址记录)
dd    数据域，它代表一个字节的数据。一个记录可以有许多数据字节.记录当中数据字节的数量必须和数据长度域(ll)中指定的数字相符
cc    表示这个记录的校验和（校验和的计算是通过将记录当中所有十六进制编码数字对的值相加，以256为模进行以下补足）
