Cadence Allegro如何添加测试点？

问题描述：Cadence Allegro如何添加测试点？
操作方法：
Allegro 添加测试点有两种方法：
一、自动添加：

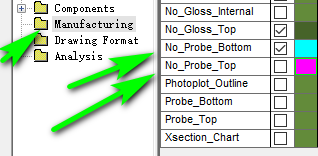

（1）选择Display/Color（Visibility）/Manufacturing，打开No_Probe_Top和No_Probe_Bottom两项，并设置颜色，点击OK，如下图所示：

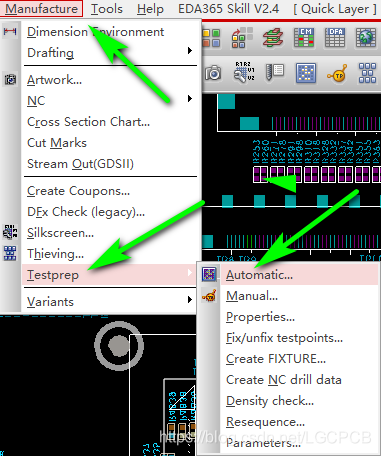

（2）选择Manufacture/Testprep/Automatic，如下图所示：

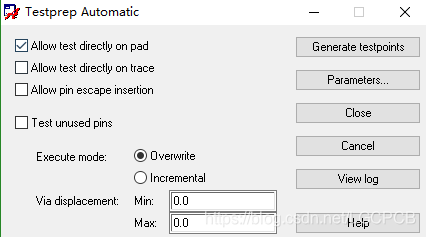

弹出如下对话框：

各选项含义依次如下：

是否允许把焊盘作为测试点；
是否允许直接在Trace上添加测试点，若trace上没有可作为测试点的via，则自动添加焊盘；
若没有合适测试点，自动扇出并添加via；
空引脚是否添加测试点；

添加测试点的方式：

删除已存在的测试点，并添加新的；
保留已存在的测试点，为未添加测试点的添加即可；

添加的测试点距离引脚的最大最小距离
选择合适的项进行设置

（3）单击Parameters，在以下窗口设置相关选项，完成后单击close，如下图所示：

（4）单击Generate testpoints添加测试点，单击View log可查看测试点情况，操作如下图所示：

二、手动添加：
（1）选Manufacture/Testprep/Manual，Option侧边栏选择如下图所示：

（2）点击Parameters设置参数，设置如下图所示，其它默认，然后
Close。

（3）单击设计中需要添加测试点的过孔，右击，Next，进行下一个过孔测试点的添加。
（4）右击Done完成操作
（5）若需删除，Manufacture/Testprep/Manual，option选Delete，右击测试点，Done即可

以上就是添加测拭点的两种操作方法。
