LED光源匀光

已于 2023-10-19 09:02:04 修改
阅读量812 收藏 3
点赞数
分类专栏： Tracepro LED 复眼透镜 文章标签： 几何学
于 2023-10-18 11:37:51 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/lgq_91/article/details/133902324
版权
博客介绍了LED光源匀光方法，采用复眼透镜匀光，建立矩形和六边形两种复眼透镜，矩形匀光效果好，六边形光效高。还阐述了复眼透镜具体方法，包括确定焦距、建立球面与多边形并布尔运算、阵列设计、设置属性及导入系统仿真。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

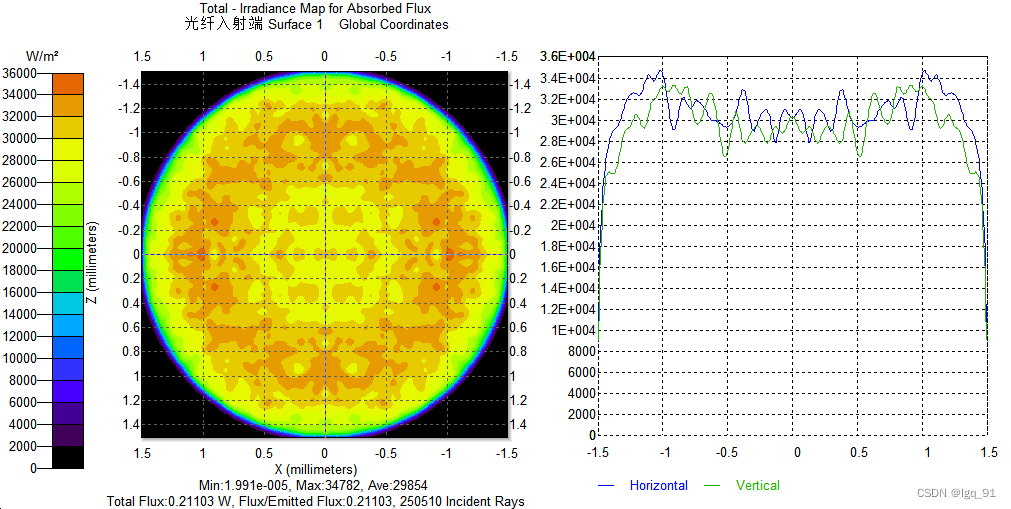

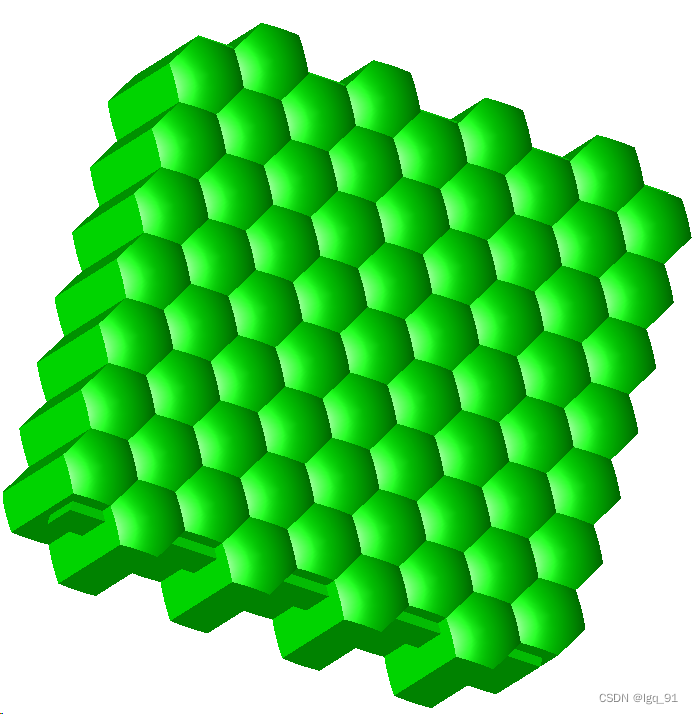

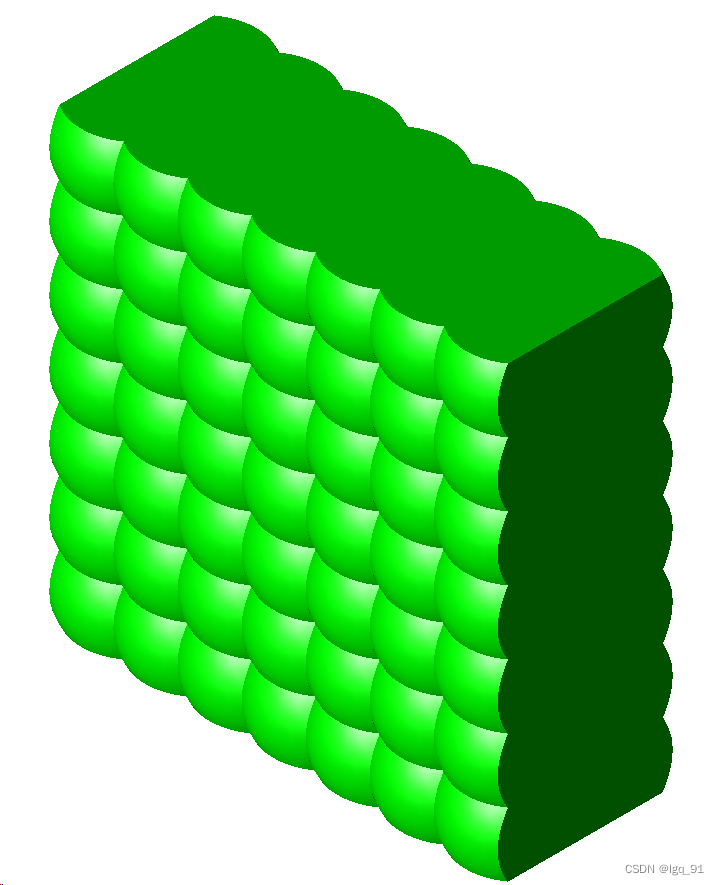

这里展示LED光源匀光方法1，采用复眼透镜进行匀光，建立了两种形状的复眼透镜，矩形和六边形，匀光效果矩形偏好，光效方面六边形较高。

复眼透镜具体的方法如下：

1、确定焦距f，根据焦距公式反算出半径r。

2、建立两个球面，并进行布尔运算

3、建立多边形，并进行布尔运算

4、进行阵列设计

5、设置材料等属性

6、导入系统进行仿真
