Multisim仿真电路：（九）有源低通滤波器

1.一阶低通有源滤波器

前面了解了RC低通电路,现在试试设计源低通滤波器。

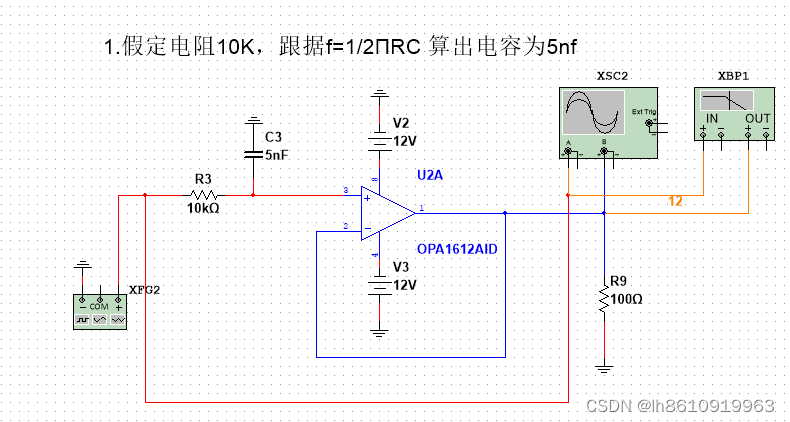

换一个思路来记录笔记，假设需要一个截至频率为3kHZ的有源低通滤波器，我该怎么设计阻容参数，当然运放的选型也很重要，这里暂且不提。

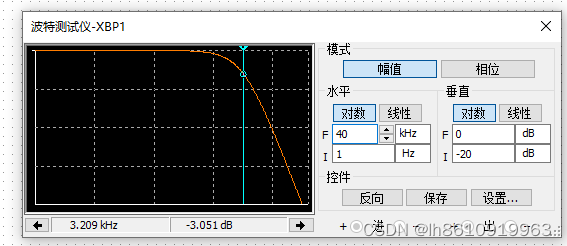

可以很明显的看到在3Khz的时候衰减了3db。

2.二阶有源低通滤波器

（1）巴特沃斯滤波器

         巴特沃斯滤波器特点：在通频带内非常平坦，线性衰减。

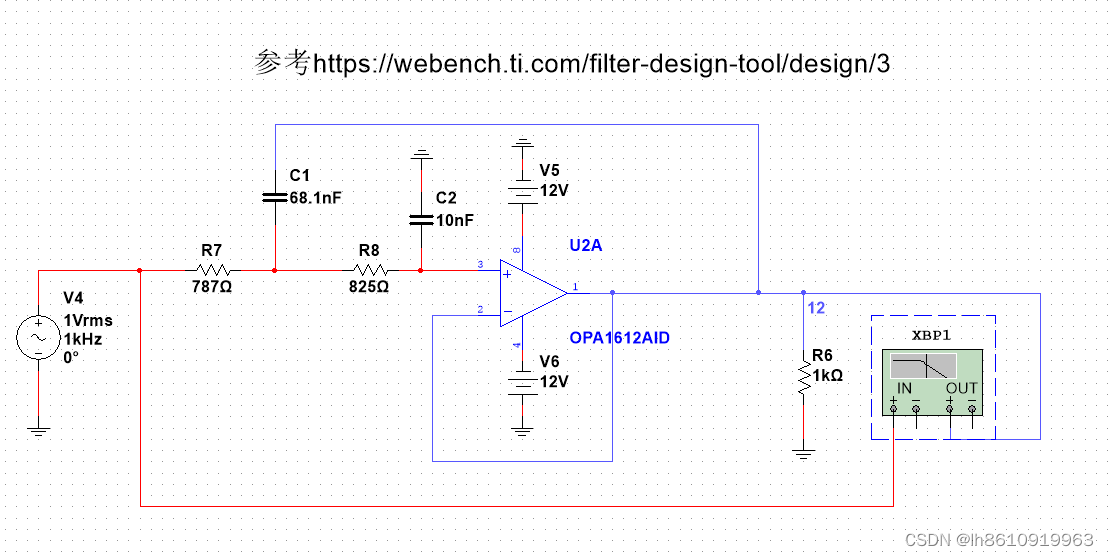

        假设需要设计一个在9khz截止，放大倍数为2倍的巴特沃斯滤波器，参数计算比较复杂，可以参考TI Filter Design Tool

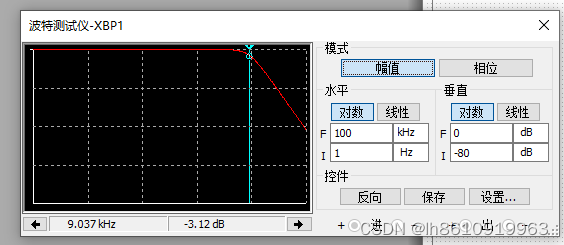

        可以看到结果确实是在9kHZ左右衰减了3db。

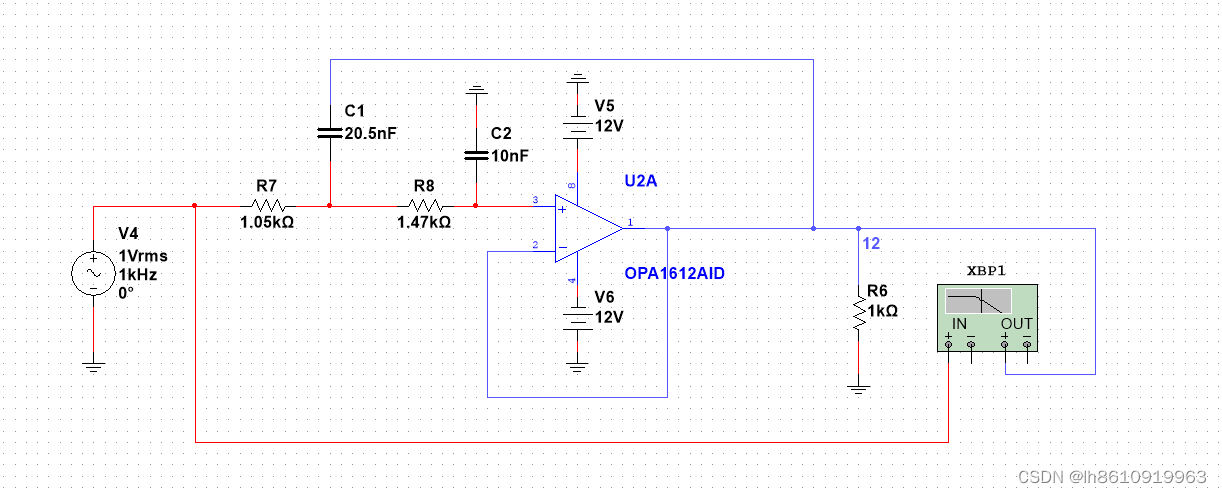

（2）切比雪夫滤波器

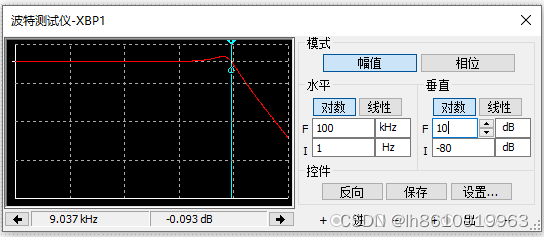

        切比雪夫滤波器特点：快速衰减，通频带存在少许幅度波动。

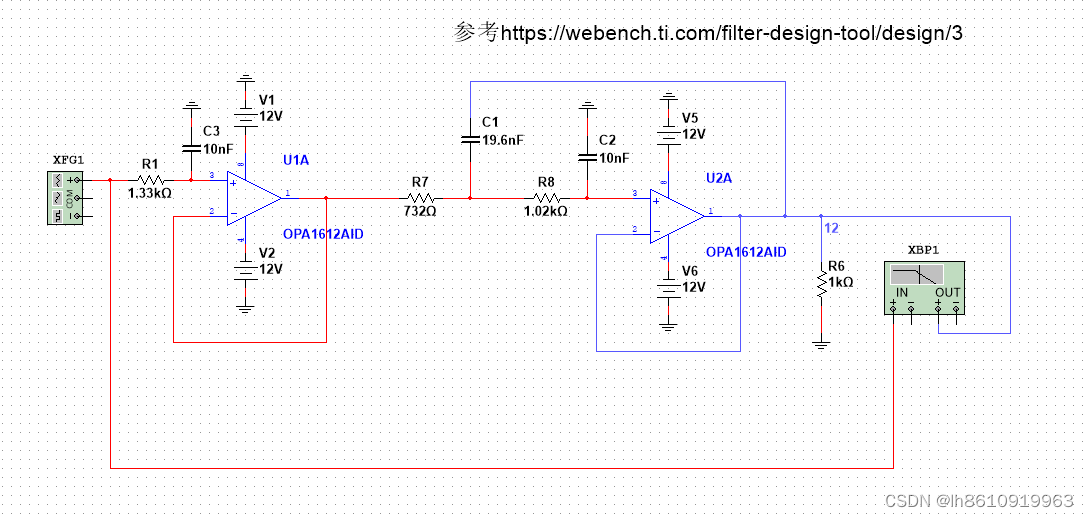

（3）贝塞耳滤波器

        贝塞耳滤波器特点：对阶跃响应有很小的过冲。

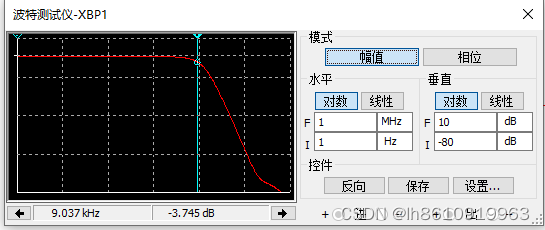

        可以看到结果很接近，但是需要两级放大。

        以上统称Sallen-Key 架构。

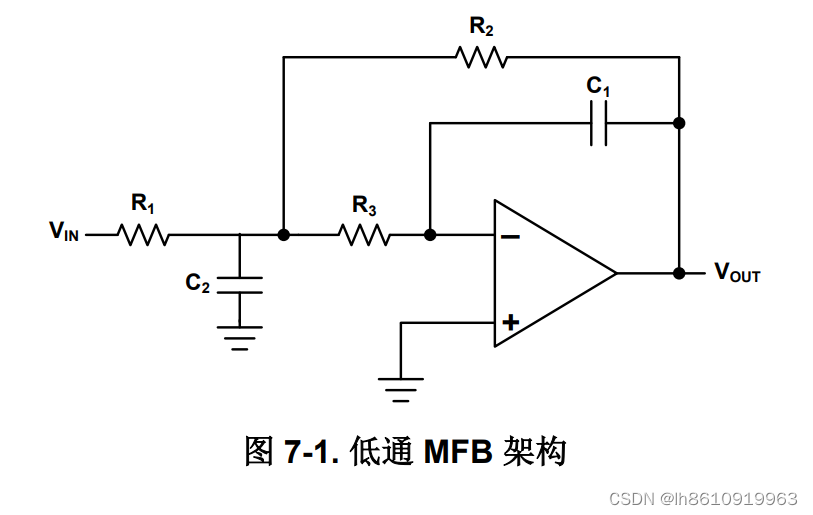

（4）低通多反馈架构（MFB）

        MFB的拓扑结构是这样的，也可以做成根据参数做成三种滤波器的形式，过多的可以参考TI官网的资料，很详细。

3.总结

        有句话，你的朋友在某一天突然成功了，不是因为他刚好成功了，而是他在你看不见的地方日日在进步。

        了解的越多，越知道自己是一个井底之蛙，还是那句话吧，每天进步一点点，加油！！！！
