Multisim仿真电路：（四）加减运算电路

1.加减运算电路

同相加法，反相加法都仿真完了，那么接下来仿真加减运算电路，加减都要满足的话，那么前面（三）的条件都要满足，否则计算肯定是一件很复杂的事。

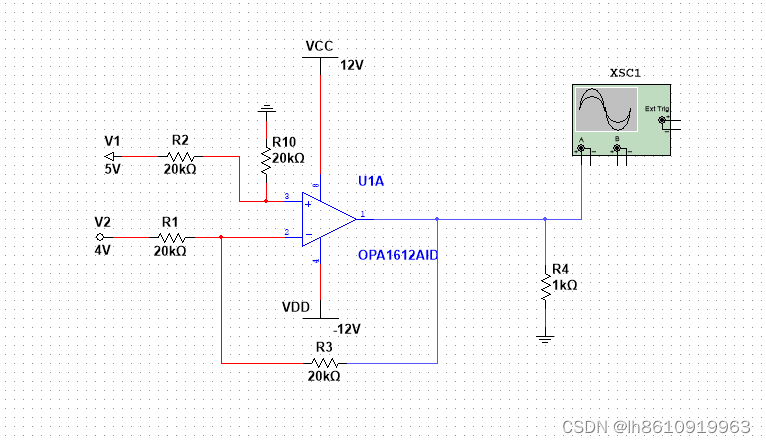

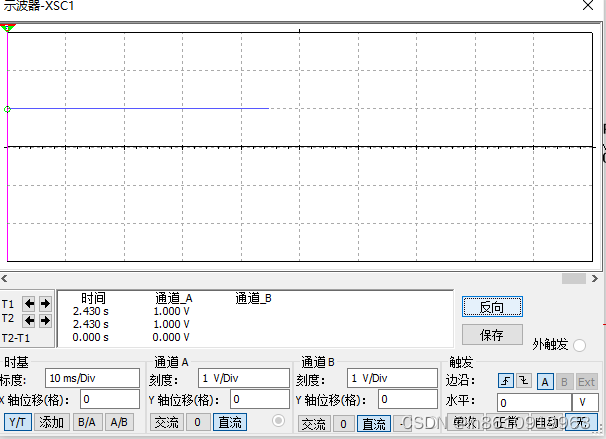

电阻我们可以自己选择，当然会选择便于计算的电阻，利用叠加定理，可以看到仿真结果与理论结果一致。

2.两级差分放大电路

仿真可以随意选择电阻，实际上电阻要是能灵活选择当然更好，并且此电路输入阻抗低。所以还有另外一种方式。

因为运放负端输入电阻小，所以将负相端的输入变为同相比例放大电路，就变成了两级差分放大电路，并且输入阻抗都很大。

3.加减运算电路（直流+交流）

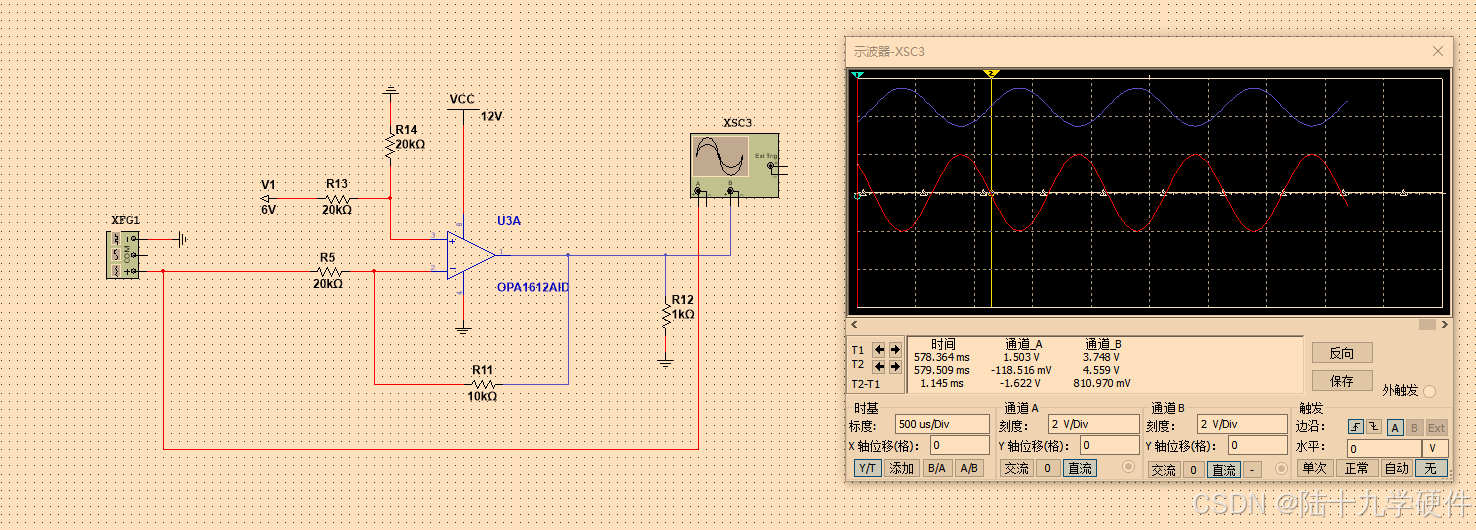

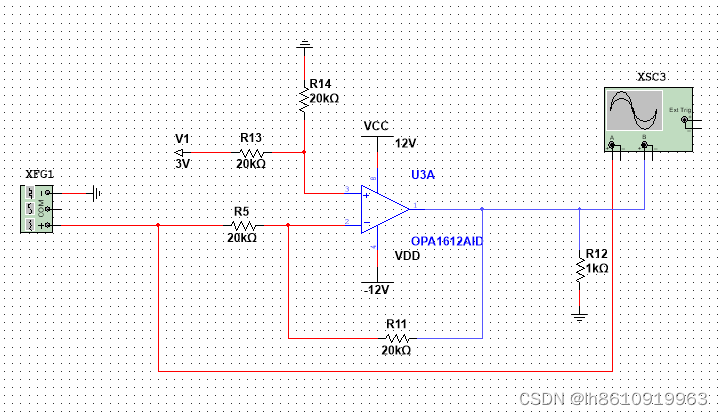

仿真设计一个加减运算电路，用于直流叠加交流信号（直流叠加，直流叠加交流其实一样）。

和加减法基本上没有差别，延申成两级差分放大也是一样。

2025.1.20号更新：看到《你好放大器》某个章节发现，这个叫做直流耦合放大电路，若R5和R11的阻值不相等，则仿真结果会差异很大，因为直流也会放大，叠加定理计算的时候，直流放大的时候为同相运算放大器。

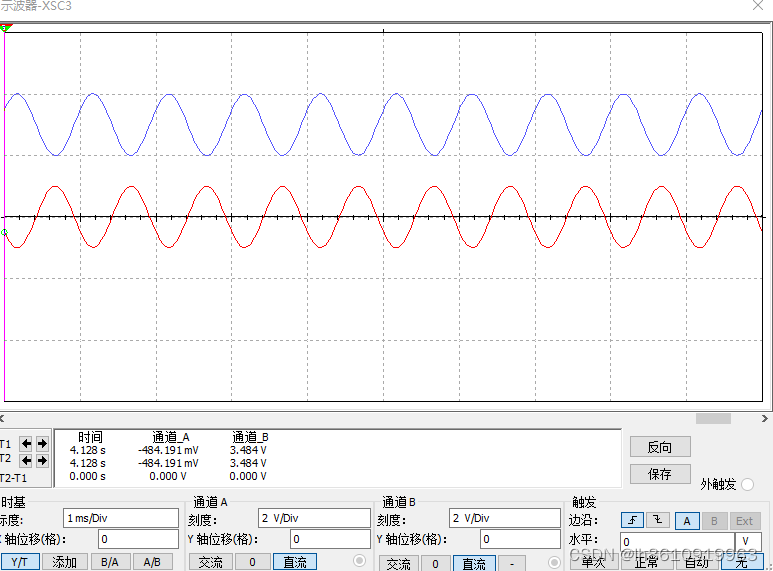

可以看到结果直流在4.5V左右

4.改进（交流耦合）

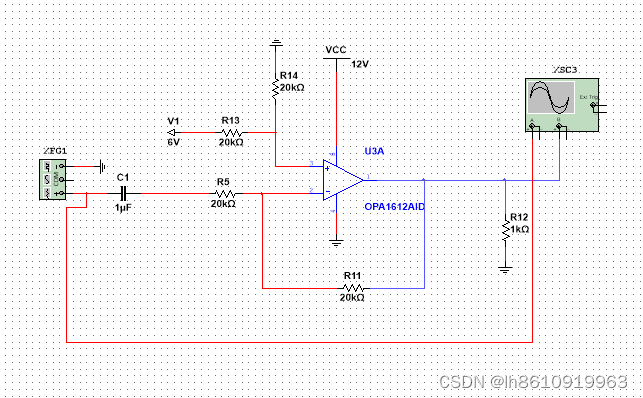

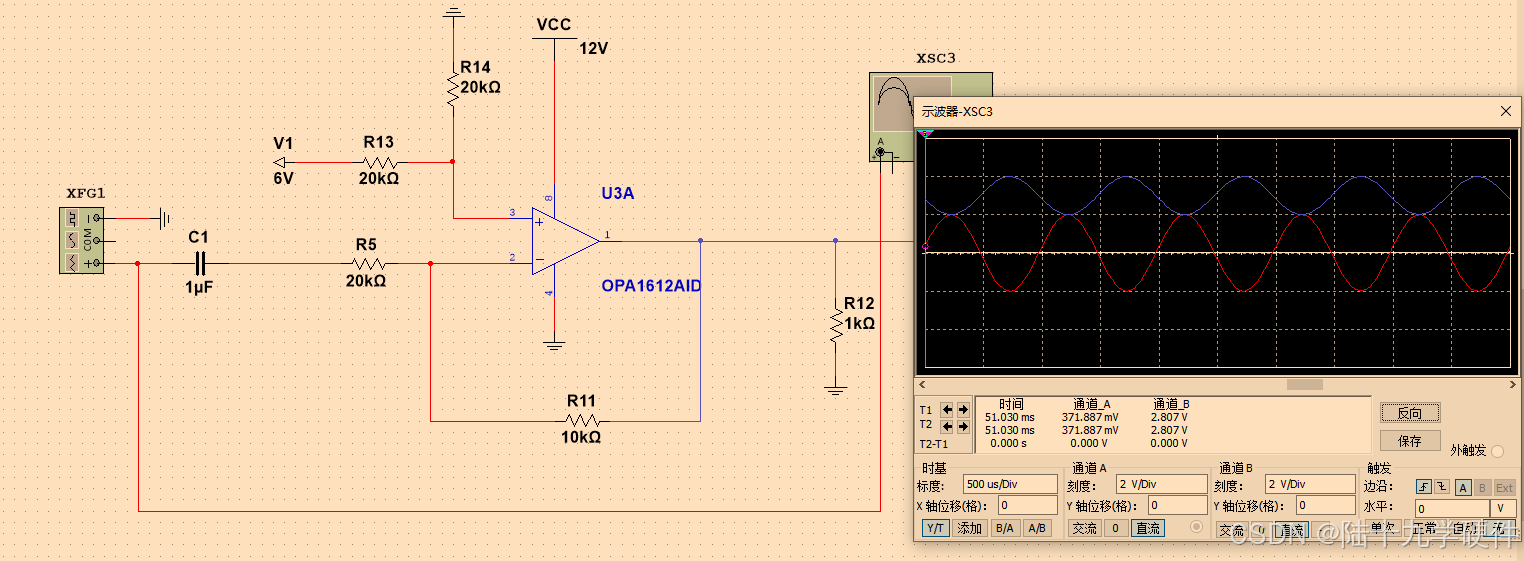

同样可以利用叠加定理，但是区别在中间多了1uf电容，耦合电容，隔直通交，计算V1时候，V2接地，但是是断路。

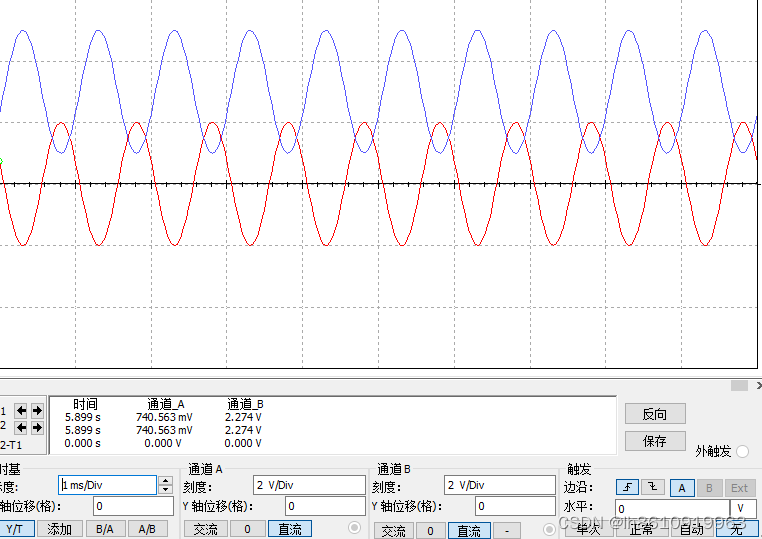

2025.1.20 这个则叫做交流耦合放大电路，比直流耦合要简单的多，就算R5和R11不是一倍，结果也满足放大倍数的，和直流对比很明显就不一样了
