无线防静电手环腕带拆解

静电手环最常见的是有线的，那么无线的是什么东西？怎么就能够防止静电了呢？

这里收集了几个帖子，可以供仔细阅读参考下：

http://www.esdm.cn/article.php?id=4264

http://www.esd.cn/a/changshi/jingdianyuanli/2015/0526/13863.html

---

这段时间宅在家里，就拆了一个无线防静电手环，打开一看究竟。

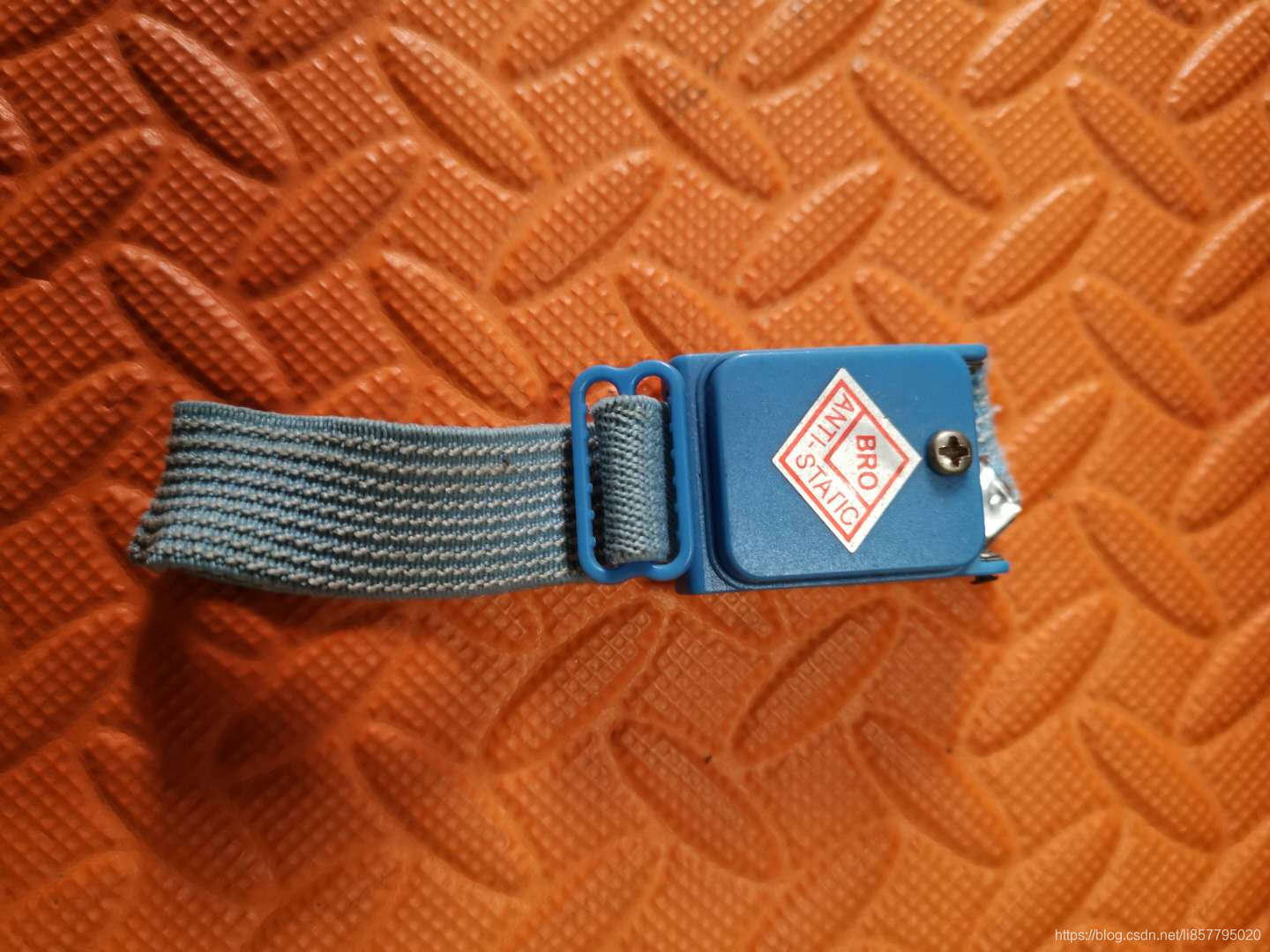

首先外观图：正面

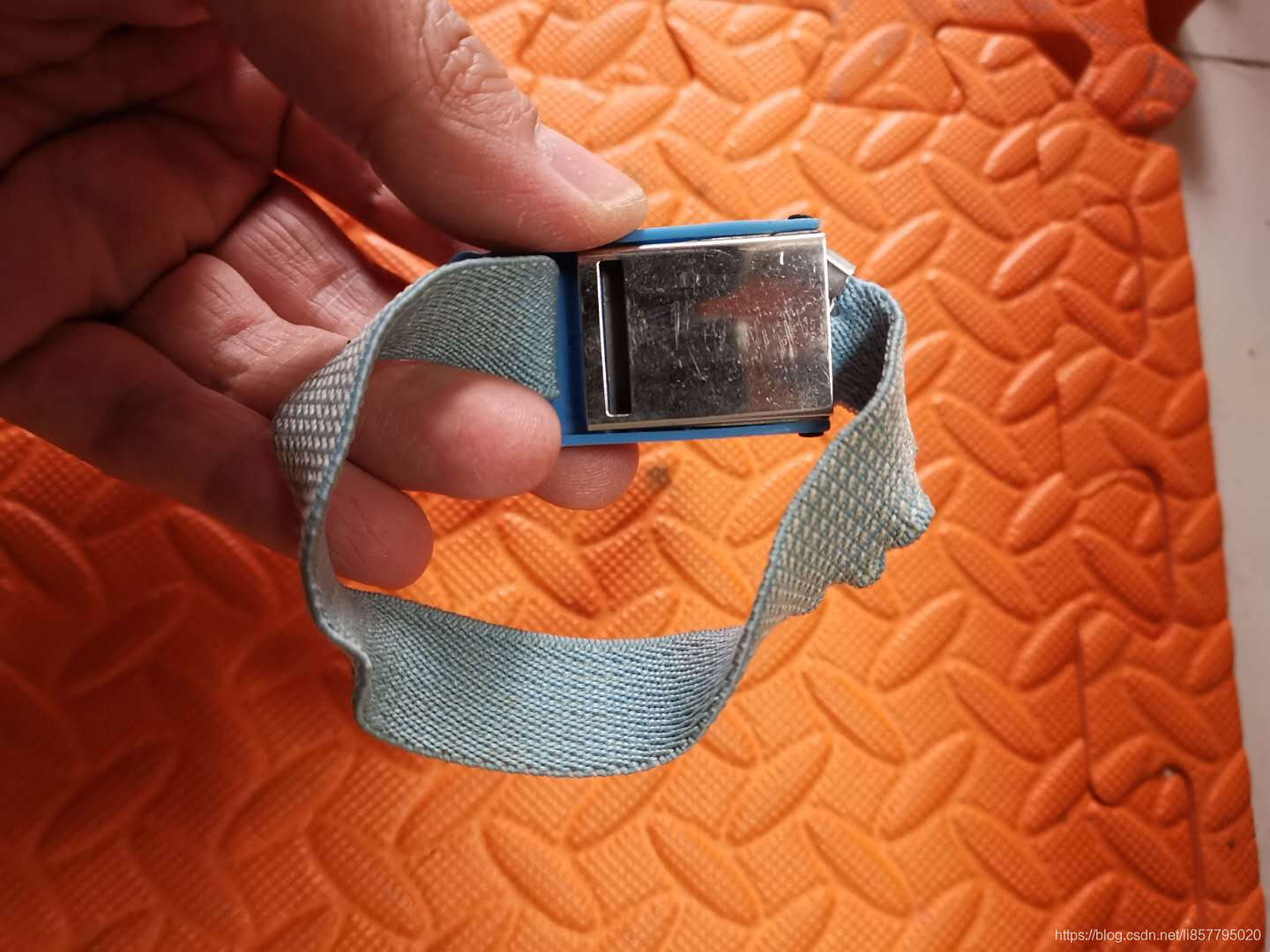

背面

开始拆解：

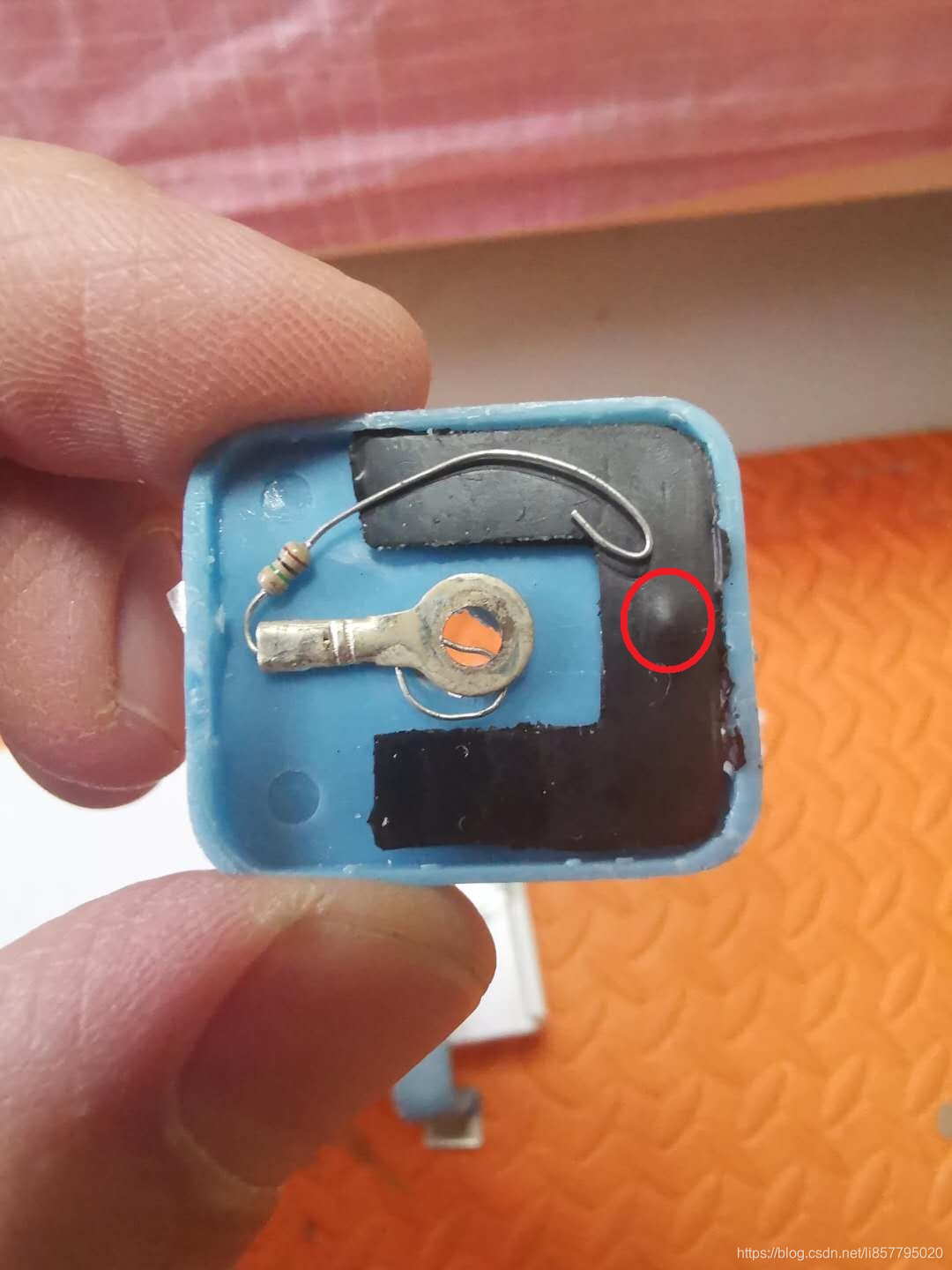

可以看到主要是一颗电阻：



注意：电阻的一段固定死在圆形铁圈上，另外一端压在了黑色的一个物体上，而下图中红色的小尖尖是上面的落定拧下来压在了这个黑色的物体上

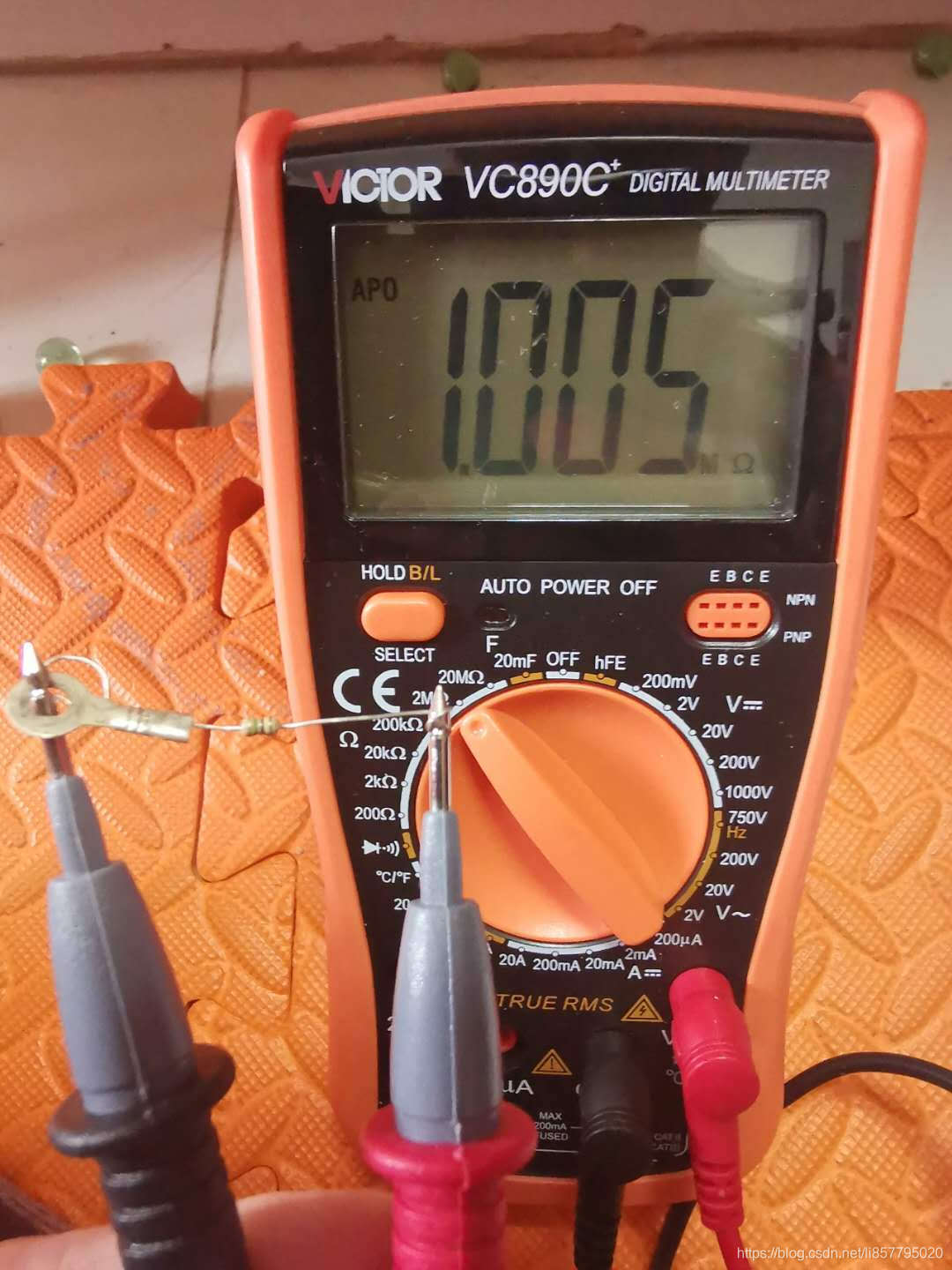

电阻测试1M欧姆，没毛病。

那么问题来了，这个黑色的东西是什么？用万用表量一下，恩有电阻，大概在几K量级，下图8.2K，图片翻转了



后来用万用表测量贴近手腕的金属与手环正面的螺钉之间电阻，大概也是1M欧姆左右。

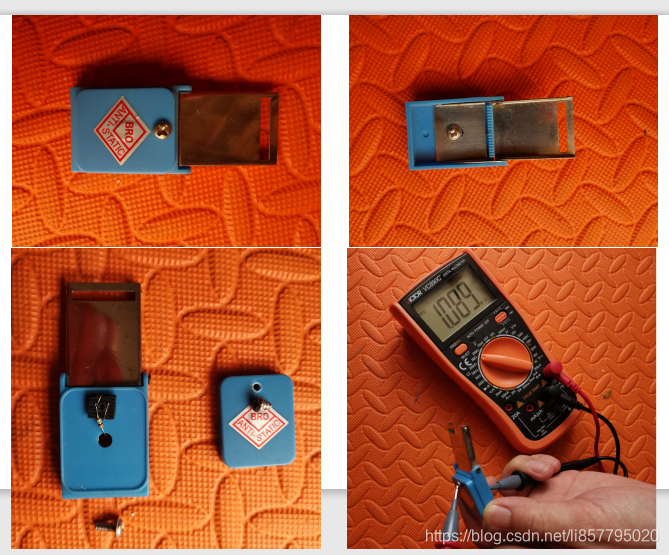

还觉得不过瘾，又拆了一个手环，恩，果然不完全一样的做工，主要体现在没有黑色的大块子了，而是一个小东西具体见下图：不过作用都是一样的。我猜测：没有用螺钉直接拧紧电阻的一端，而是通过一块黑色的导电的东西接触一下，怕引入尖端，没法对空气真正放电。仅仅是猜测，欢迎留言一起讨论。
