倍压整流电路 （LTspice仿真）

倍压整流电路（Voltage Doubler Rectifier Circuit）是一种利用电容和二极管的特性，将输入的交流电压整流并提升到接近输入电压峰值两倍的直流电压的电路。倍压整流电路的工作原理如下：

正半周工作过程

充电过程：

当交流电源V1处于正半周时，二极管D1导通，D2截止。此时，电流从V1的正极流出，经过二极管D1、电容C1、回到V1的负极。电容C1被充电，其电压极性为左正右负，充电电压接近交流电源V1的峰值（假设忽略二极管压降）。

负半周工作过程

充电与电压叠加过程：

当交流电源V1处于负半周时，二极管D1截止，D2导通。此时，V1的负极电位高于正极电位，电容C1上的电压（左正右负）与V1的电压串联相加，通过二极管D2对电容C2充电。电容C2两端的电压为电容C1上的电压与交流电源V1负半周峰值电压之和（同样假设忽略二极管压降），近似为交流电源V1峰值电压的两倍。

经过多个周期后，电容C2两端就能稳定地保持接近交流电源峰值两倍的直流电压，从而实现倍压整流的功能。

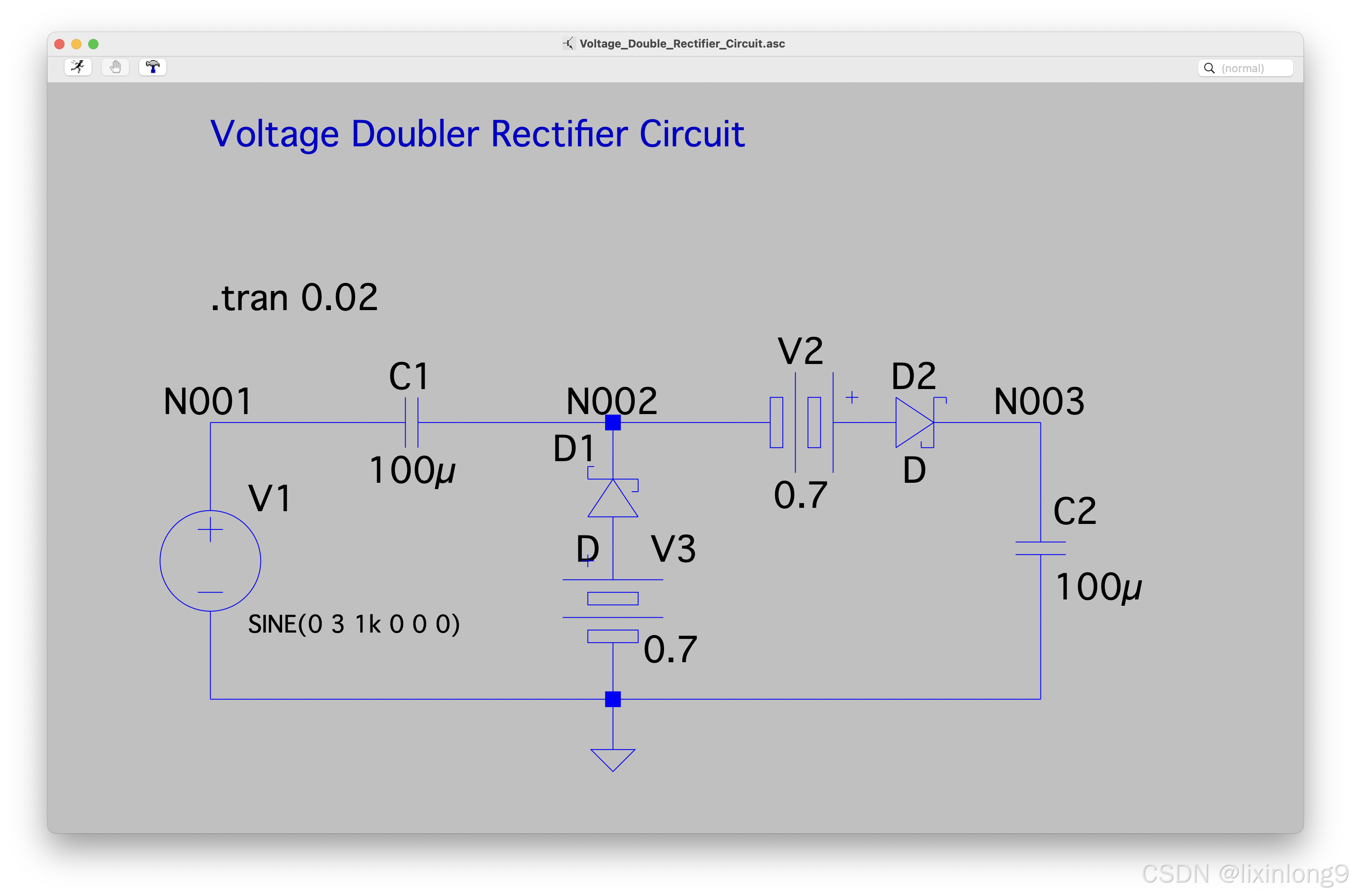

在上面这个电路中：

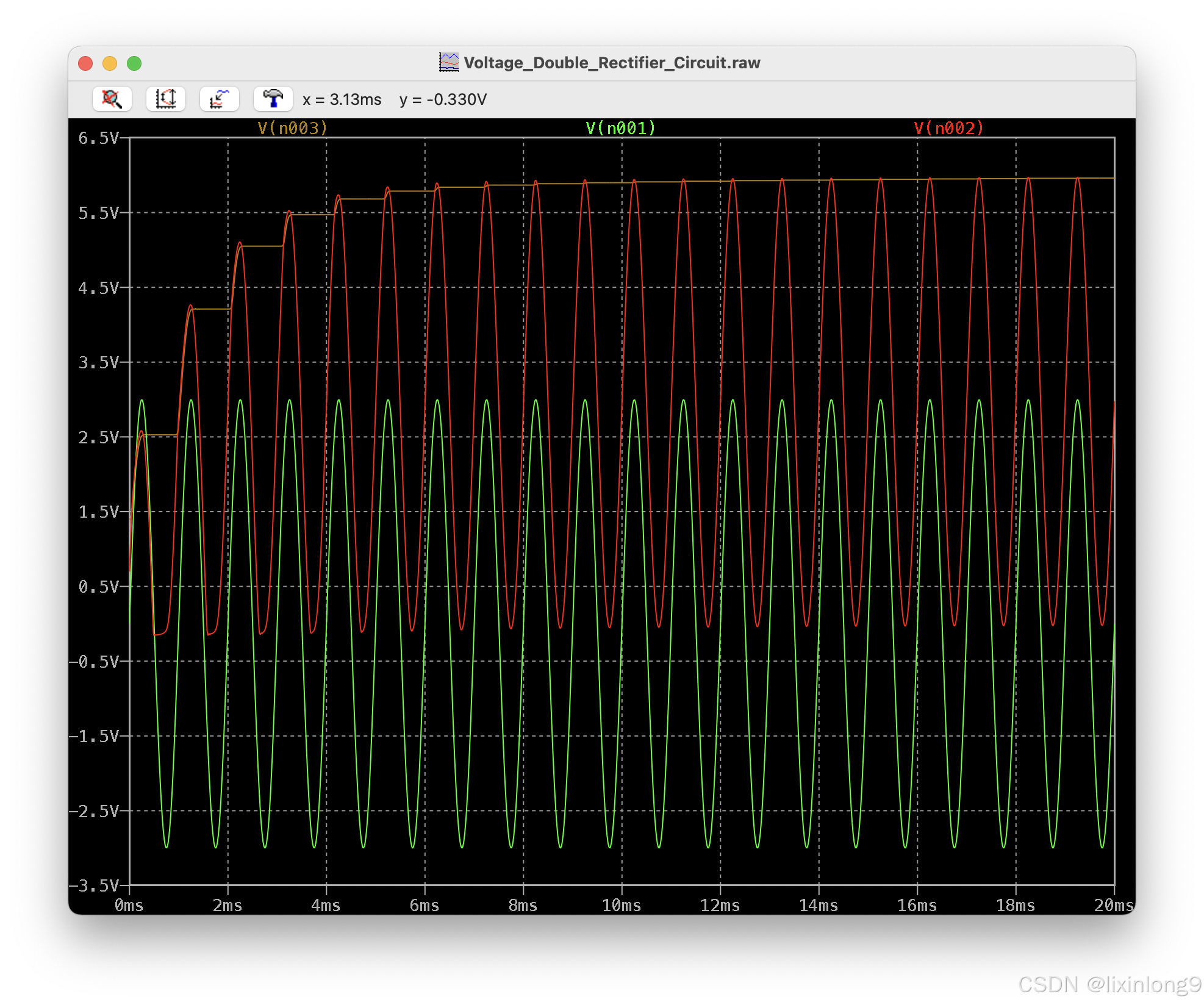

V1是一个正弦波交流电源，其表达式为SINE(0 3 1k 0 0 0)，表示幅值为3V、频率为1kHz的正弦波。
C1和C2是电容，电容值均为100μF，电容在电路中起到存储和释放电荷的作用，帮助提升电压。 - D1和D2是二极管，二极管具有单向导电性，允许电流在一个方向上流动，而阻止在相反方向上流动，这是实现倍压整流的关键元件之一。
V2和V3是直流电压源，电压值为0.7V，用于模拟二极管的导通压降，否则倍压不到6V。
