同步阻塞型IO之等待队列

写在前面:等待队列是linux内核中一种重要的机制，常见于各种内核或者驱动代码中，由于常见常忘，特写一个博客记录于此

参考博客:Linux等待队列（Wait Queue） - hueyxu - 博客园

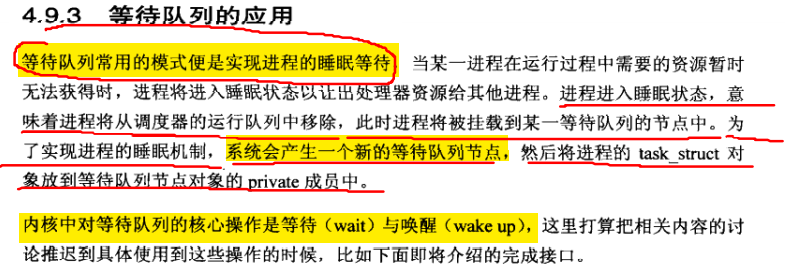

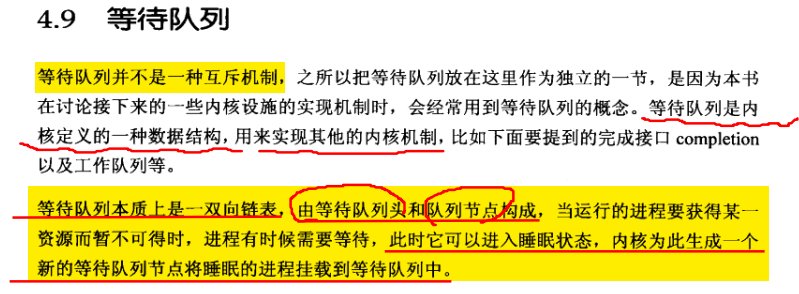

参考书籍:<深入Linux设备驱动程序内核机制>

1.Linux等待队列概述

以进程阻塞和唤醒的过程为例，等待队列的使用场景可以简述为：
进程 A 因等待某些资源（依赖进程 B 的某些操作）而不得不进入阻塞状态，便将当前进程加入到等待队列 Q 中。进程 B 在一系列操作后，可通知进程 A 所需资源已到位，便调用唤醒函数 wake up 来唤醒等待队列Q上的进程，注意此时所有等待在队列 Q 上的进程均被置为可运行状态。

2.等待队列头和等待队列节点

等待队列以循环链表为基础结构，链表头和链表项分别为等待队列头和等待队列节点，分别用结构体wait_queue_head_t 和 wait_queue_entry_t 描述（定义在./include/linux/wait.h)

2.1.基本概念

等待队列头:
struct wait_queue_head {
    spinlock_t          lock;
    struct list_head    head;
};
typedef struct wait_queue_head wait_queue_head_t;

等待队列节点:
typedef int (*wait_queue_func_t)(struct wait_queue_entry *wq_entry, unsigned mode, int flags, void *key);
int default_wake_function(struct wait_queue_entry *wq_entry, unsigned mode, int flags, void *key);

/* wait_queue_entry::flags */
#define WQ_FLAG_EXCLUSIVE   0x01
#define WQ_FLAG_WOKEN       0x02
#define WQ_FLAG_BOOKMARK    0x04

/*
 * A single wait-queue entry structure:
 */
struct wait_queue_entry {
    unsigned int        flags;    /* 标识节点状态与属性 */
    void                *private; /* 用于指向关联进程task_struct 结构体的指针 */
    wait_queue_func_t   func;     /* 函数指针，用于指向等待队列被唤醒时的回调的唤醒函数 */
    struct list_head    entry;    /* 链表项 */
};

typedef struct wait_queue_entry wait_queue_entry_t;

 从以上可以看出:等待队列头:wait_queue_head_t(struct wait_queue_head)包含lock和head两个成员

等待队列节点:wait_queue_entry_t(struct wait_queue_entry)包含flags/private/func/entry四个成员

这里着重介绍一下等待队列节点中的WQ_FLAG_EXCLUSIVE:

上述场景中看到，当某进程调用 wake up 函数唤醒等待队列时，队列上所有的进程均被唤醒，在某些场合会出现唤醒的所有进程中，只有某个进程获得了期望的资源，而其他进程由于资源被占用不得不再次进入休眠。如果等待队列中进程数量庞大时，该行为将影响系统性能。
内核增加了"独占等待”(WQ_FLAG_EXCLUSIVE)来解决此类问题。一个独占等待的行为和通常的休眠类似，但有如下两个重要的不同：

• 等待队列节点设置 WQ_FLAG_EXCLUSIVE 标志时，会被添加到等待队列的尾部，而非头部。
• 在某等待队列上调用 wake up 时，执行独占等待的进程每次只会唤醒其中第一个（所有非独占等待进程仍会被同时唤醒）。

2.2.等待队列头的创建和初始化

等待队列头的定义和初始化有两种方式：init_waitqueue_head(&wq_head) 和宏定义 DECLARE_WAIT_QUEUE_HEAD(name)/DECLARE_WAIT_QUEUE_HEAD_ON_STACK(name)

./include/linux/wait.h与./kernel/sched/wait.c

extern void __init_waitqueue_head(struct wait_queue_head *wq_head, const char *name, struct lock_class_key *);

#define init_waitqueue_head(wq_head)						\
	do {									\
		static struct lock_class_key __key;				\
										\
		__init_waitqueue_head((wq_head), #wq_head, &__key);		\
	} while (0)

./include/linux/wait.h

#define __WAIT_QUEUE_HEAD_INITIALIZER(name) {					\
	.lock		= __SPIN_LOCK_UNLOCKED(name.lock),			\
	.head		= { &(name).head, &(name).head } }

#define DECLARE_WAIT_QUEUE_HEAD(name) \
	struct wait_queue_head name = __WAIT_QUEUE_HEAD_INITIALIZER(name)

#ifdef CONFIG_LOCKDEP
#define __WAIT_QUEUE_HEAD_INIT_ONSTACK(name) \
	({ init_waitqueue_head(&name); name; })
#define DECLARE_WAIT_QUEUE_HEAD_ONSTACK(name) \
	struct wait_queue_head name = __WAIT_QUEUE_HEAD_INIT_ONSTACK(name)
#else
#define DECLARE_WAIT_QUEUE_HEAD_ONSTACK(name) DECLARE_WAIT_QUEUE_HEAD(name)
#endif

2.3.等待队列节点的创建和初始化

创建等待队列节点较为普遍的一种方式是调用宏定义 DECLARE_WAITQUEUE(name, task) ，将定义一个名为 name 的等待队列节点， private 数据指向给定的关联进程结构体 task ，唤醒函数为 default_wake_function() 。

./include/linux/wait.h

#define __WAITQUEUE_INITIALIZER(name, tsk) {					\
	.private	= tsk,							\
	.func		= default_wake_function,				\
	.entry		= { NULL, NULL } }

#define DECLARE_WAITQUEUE(name, tsk)						\
	struct wait_queue_entry name = __WAITQUEUE_INITIALIZER(name, tsk)

内核源码中还存在其他定义等待队列节点的方式，调用宏定义 DEFINE_WAIT(name) 和 init_wait(&wait_queue) 。
这两种方式都将当前进程(current)关联到所定义的等待队列上，唤醒函数为 autoremove_wake_function() ，注意此函数与上述宏定义方式时不同（上述定义中使用 default_wake_function() ）。
下文也将介绍 DEFINE_WAIT() 和 DECLARE_WAITQUEUE() 在使用场合上的不同

./include/linux/wait.h

#define DEFINE_WAIT_FUNC(name, function)					\
	struct wait_queue_entry name = {					\
		.private	= current,					\
		.func		= function,					\
		.entry		= LIST_HEAD_INIT((name).entry),			\
	}

#define DEFINE_WAIT(name) DEFINE_WAIT_FUNC(name, autoremove_wake_function)

#define init_wait(wait)								\
	do {									\
		(wait)->private = current;					\
		(wait)->func = autoremove_wake_function;			\
		INIT_LIST_HEAD(&(wait)->entry);					\
		(wait)->flags = 0;						\
	} while (0)

2.4.添加和移除等待队列

内核提供了两个函数（定义在 ./kernel/sched/wait.c ）用于将等待队列节点 wq_entry 添加到等待队列 wq_head 中： add_wait_queue() 和 add_wait_queue_exclusive() 。

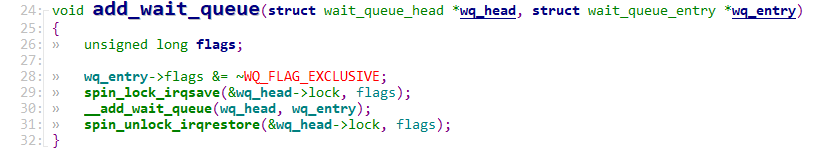

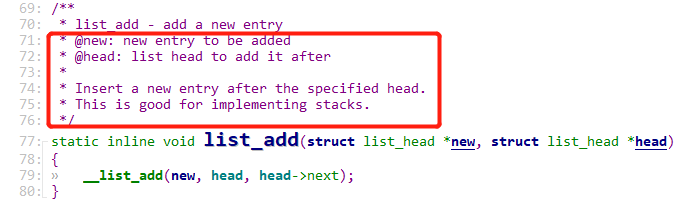

•  add_wait_queue() ：在等待队列头部添加普通的等待队列元素（非独占等待，清除 WQ_FLAG_EXCLUSIVE 标志）。

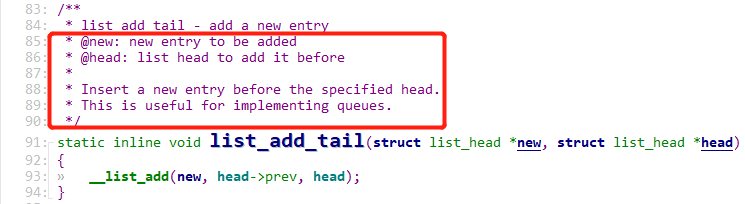

•  add_wait_queue_exclusive() ：在等待队列尾部添加独占等待队列节点（独占等待，设置了 WQ_FLAG_EXCLUSIVE 标志）。

• remove_wait_queue() 函数用于将等待队列节点 wq_entry 从等待队列 wq_head 中移除

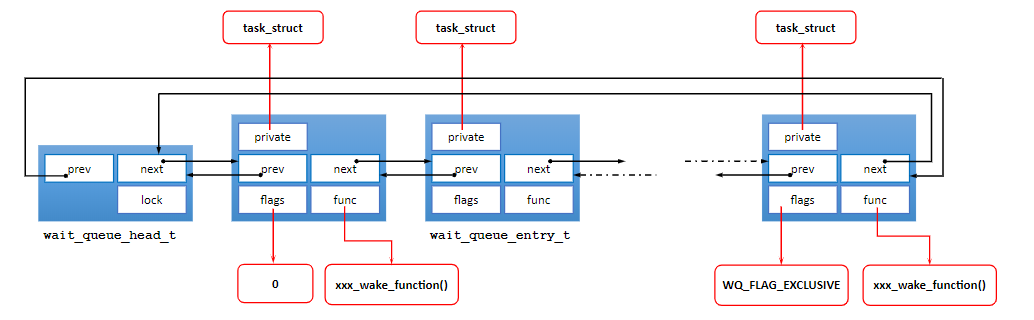

所以，整个等待队列的结构看起来如下图:

3.等待(./include/linux/wait.h)

内核中提供了等待事件 wait_event() 宏（以及它的几个变种），可用于实现简单的进程休眠，等待直至某个条件成立，主要包括如下四个定义：

wait_event()-TASK_UNINTERRUPTIBLE:进程只能被wake_up_xxx()显示唤醒

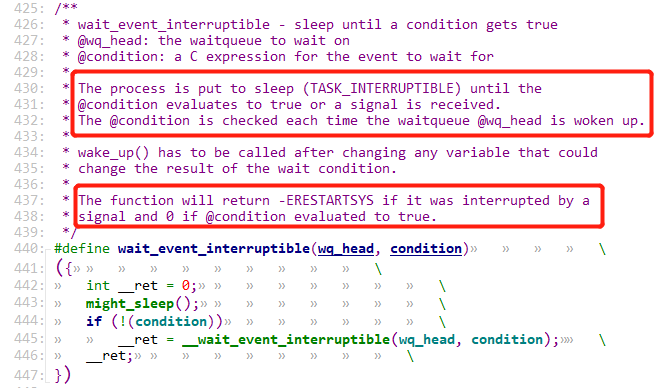

wait_event_interruptible()-TASK_INTERRUPTIBLE:进程可以被wake_up_xxx()显示唤醒，可以被信号唤醒

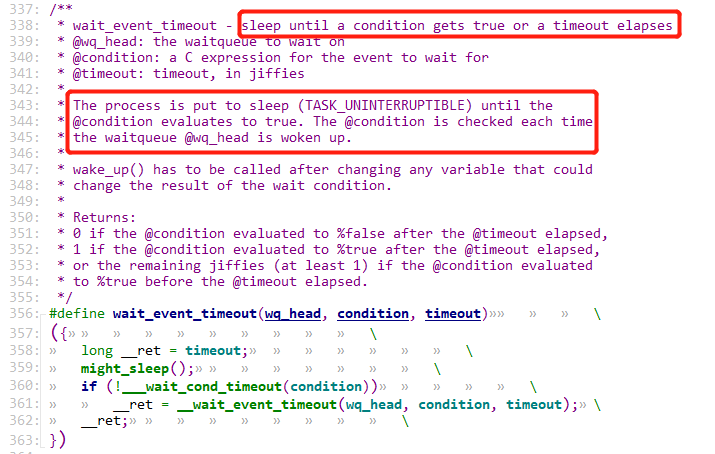

wait_event_timeout():进程可以被wake_up_xxx()显示唤醒，时间逾期后自动唤醒

wait_event_interruptible_timeout():进程可以被wake_up_xxx()显示唤醒，进程可以被信号唤醒，时间逾期后自动唤醒

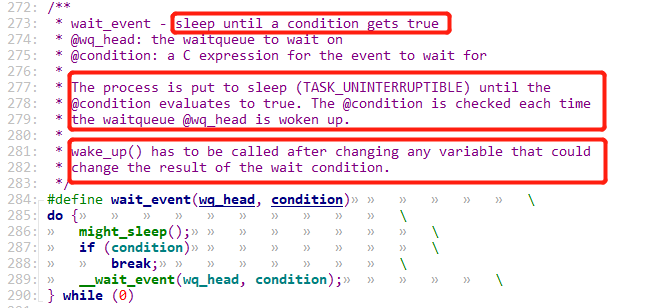

这里只着重介绍wait_event()

总结:

经过源码分析可以看到:

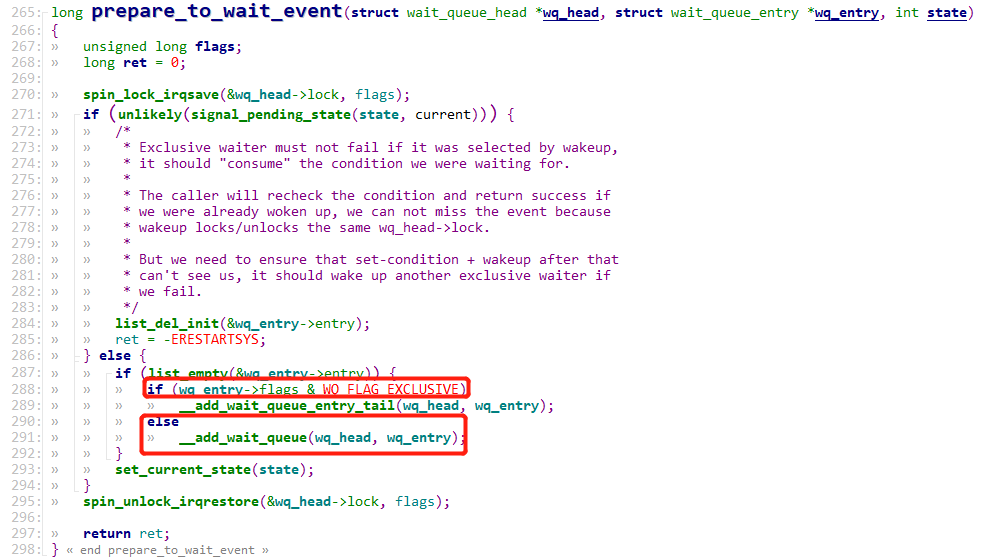

wait_event()会默认生成一个等待队列节点，该节点为普通节点(non-exclusive)，且唤醒函数为autoremove_wake_function()，并将该节点插入等待队列头部，使进程进入非中断休眠状态；

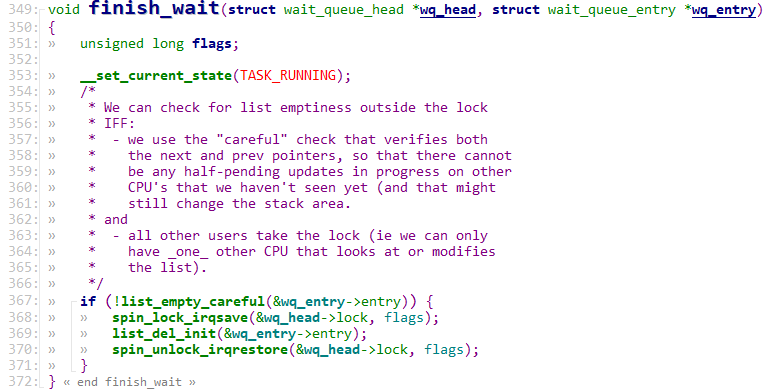

当进程被wake_up_xxx()唤醒(调用autoremove_wake_function())，继续将等待队列节点插入等待队列头部，判断条件condition为真，退出for循环，调用finish_wait()将节点从等待队列移除

4.唤醒

前文已经简单提到， wake_up 函数可用于将等待队列上的所有进程唤醒，和 wait_event 相对应， wake_up 函数也包括多个变体。主要包括：

./include/linux/wait.h, ./kernel/sched/wait.c
#define wake_up(x)			__wake_up(x, TASK_NORMAL, 1, NULL)
#define wake_up_nr(x, nr)		__wake_up(x, TASK_NORMAL, nr, NULL)
#define wake_up_all(x)			__wake_up(x, TASK_NORMAL, 0, NULL)
#define wake_up_locked(x)		__wake_up_locked((x), TASK_NORMAL, 1)
#define wake_up_all_locked(x)		__wake_up_locked((x), TASK_NORMAL, 0)

#define wake_up_interruptible(x)	__wake_up(x, TASK_INTERRUPTIBLE, 1, NULL)
#define wake_up_interruptible_nr(x, nr)	__wake_up(x, TASK_INTERRUPTIBLE, nr, NULL)
#define wake_up_interruptible_all(x)	__wake_up(x, TASK_INTERRUPTIBLE, 0, NULL)
#define wake_up_interruptible_sync(x)	__wake_up_sync((x), TASK_INTERRUPTIBLE, 1)

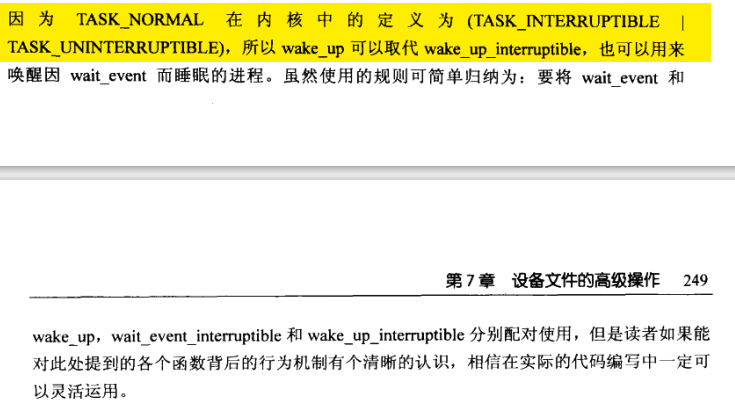

wake_up() 可以用来唤醒等待队列上的所有进程，而 wake_up_interruptible() 只会唤醒那些执行可中断休眠的进程。因此约定， wait_event() 和 wake_up() 搭配使用，而 wait_event_interruptible() 和 wake_up_interruptible() 搭配使用。
前文提到，对于独占等待的进程， wake_up() 只会唤醒第一个独占等待进程。 wake_up_nr() 函数提供功能，它能唤醒给定数目nr个独占等待进程，而不是只有一个 ，这里着重介绍wake_up()

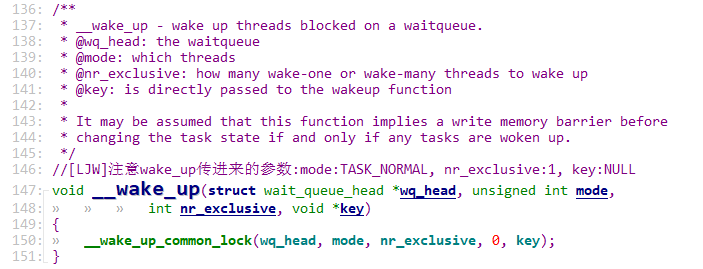

./include/linux/wait.h，./include/linux/sched.h

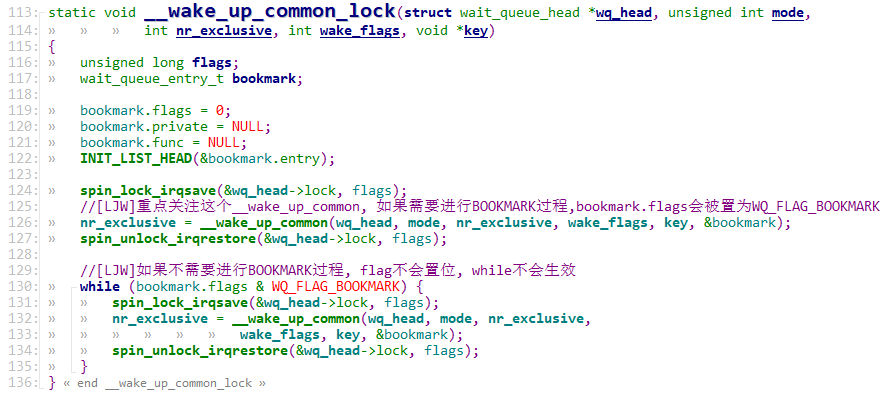

./kernel/sched/wait.c

总结：

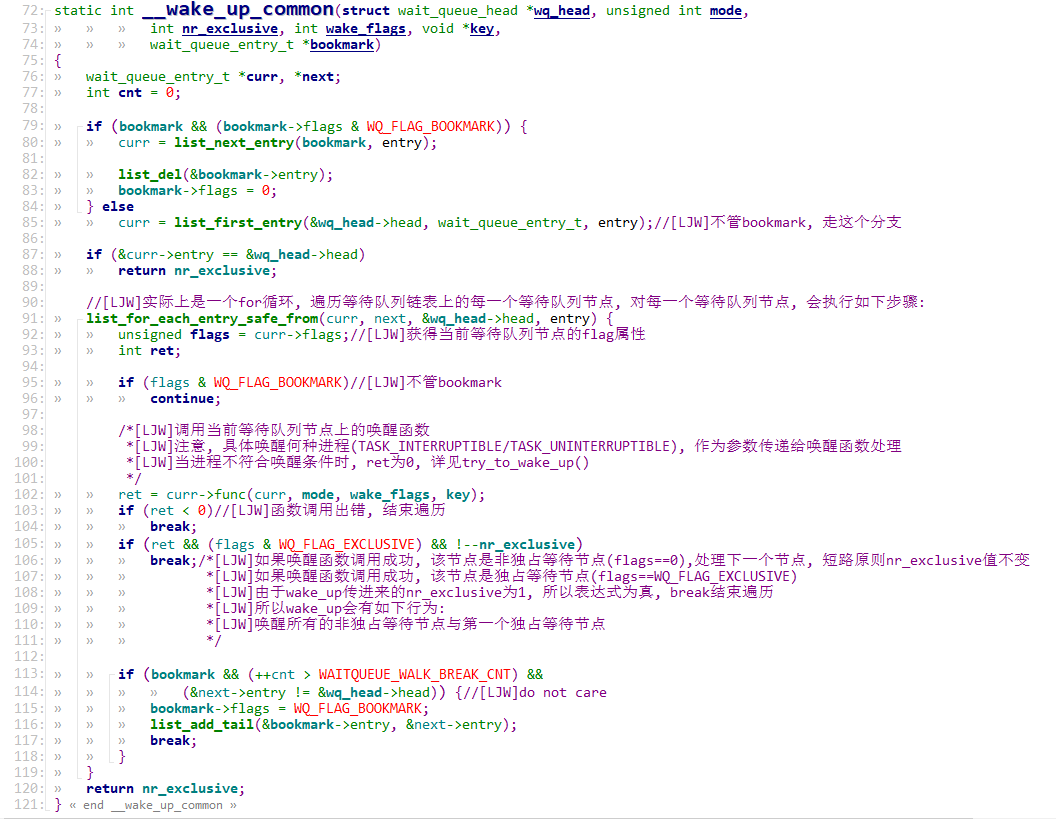

wake_up() 函数会遍历等待队列上的所有节点（包括TASK_INTERRUPTIBLE和TASK_UNINTERRUPTIBLE)），根据 nr_exclusive 参数的要求唤醒进程，同时实现了分批次唤醒工作。最终会回调等待队列节点所绑定的唤醒函数。

前文已经提到，定义等待队列节点时主要涉及到两种唤醒回调函数：

•  default_wake_function() ：宏定义 DECLARE_WAITQUEUE(name, tsk) 使用的唤醒函数。
•  autoremove_wake_function() ： DEFINE_WAIT(name) ， init_wait(wait) 和 wait_event() 中调用的 init_wait_entry() 使用此唤醒函数。

./kernel/sched/wait.c

int default_wake_function(wait_queue_entry_t *curr, unsigned mode, int wake_flags, void *key)
{
    return try_to_wake_up(curr->private, mode, wake_flags);
}

static int
try_to_wake_up(struct task_struct *p, unsigned int state, int wake_flags)
{
    unsigned long flags;
    int cpu, success = 0;

    raw_spin_lock_irqsave(&p->pi_lock, flags);
    smp_mb__after_spinlock();
    // 此处对进程的状态进行筛选，跳过不符合状态的进程（TASK_INTERRUPTIBLE/TASK_UNINTERRUPTIBLE）
    if (!(p->state & state))
        goto out;

    trace_sched_waking(p);

    /* We're going to change ->state: */
    success = 1;
    cpu = task_cpu(p);

    smp_rmb();
    if (p->on_rq && ttwu_remote(p, wake_flags))
        goto stat;

    ... ...

    // Try-To-Wake-Up
    ttwu_queue(p, cpu, wake_flags);
stat:
    ttwu_stat(p, cpu, wake_flags);
out:
    raw_spin_unlock_irqrestore(&p->pi_lock, flags);

    return success;
}

static void ttwu_queue(struct task_struct *p, int cpu, int wake_flags)
{
    struct rq *rq = cpu_rq(cpu);
    struct rq_flags rf;

    ... ...
    rq_lock(rq, &rf);
    update_rq_clock(rq);
    ttwu_do_activate(rq, p, wake_flags, &rf);
    rq_unlock(rq, &rf);
}

static void
ttwu_do_activate(struct rq *rq, struct task_struct *p, int wake_flags,
        struct rq_flags *rf)
{
    int en_flags = ENQUEUE_WAKEUP | ENQUEUE_NOCLOCK;

    lockdep_assert_held(&rq->lock);

    ... ...
    activate_task(rq, p, en_flags);
    ttwu_do_wakeup(rq, p, wake_flags, rf);
}

/*
 * Mark the task runnable and perform wakeup-preemption.
 */
static void ttwu_do_wakeup(struct rq *rq, struct task_struct *p, int wake_flags,
        struct rq_flags *rf)
{
    check_preempt_curr(rq, p, wake_flags);
    p->state = TASK_RUNNING;
    trace_sched_wakeup(p);
    ... ...
}

总结:

从函数调用过程中可以看到， default_wake_function() 实现唤醒进程的过程为：

default_wake_function() --> try_to_wake_up() --> ttwu_queue() --> ttwu_do_activate() --> ttwu_do_wakeup()

值得一提的是， default_wake_function() 的实现中并未将等待队列节点从等待队列中删除。autoremove_wake_function() 相比于 default_wake_function() ，在成功执行进程唤醒工作后，会自动将等待队列元素从等待队列中移除。

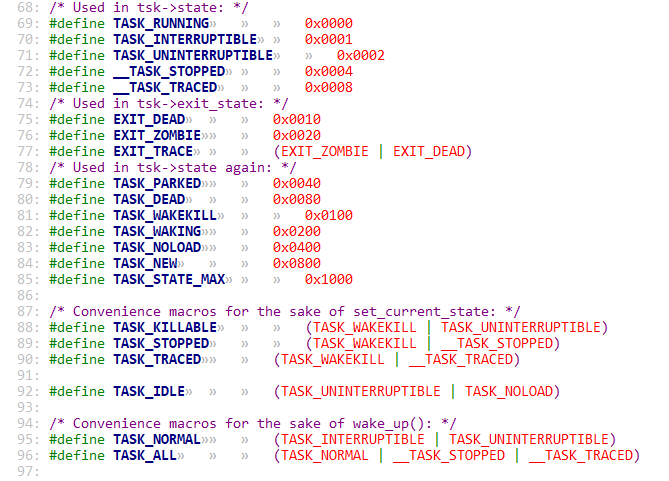

5.TASK_INTERRUPTIBLE & TASK_UNINTERRUPTIBLE

最后总结一下自己对上述两种状态的认识和实验结果:

参考./kernel/time/timer.c中schedule_timeout的描述:

TASK_INTERRUPTIBLE与TASK_UNINTERRUPTIBLE实际上就是设置进程睡眠时的状态

TASK_INTERRUPTIBLE：可中断睡眠，进程可以被信号中断唤醒(实测硬件中断不能唤醒)，可以被wake_up_process显示唤醒，可以被timeout到期自动唤醒

TASK_UNINTERRUPTIBLE：不可中断睡眠，可以被wake_up_process显示唤醒，可以被timeout到期自动唤醒，不可以被信号中断唤醒(实测硬件中断不能唤醒)

以上两种情况下，系统对硬件中断都可以正常响应
