Android Performance(6) Pixel Perfect

 转载请注明：http://blog.csdn.net/liaoqianchuan00/article/details/23550419

概述

Pixel Perfect用来检测UI布局。他会显示当前屏幕的一个放大的图片，

l   你可以从像素级别来检查你的排版布局。

l   你也可以根据一个设计好的布局文件图片来排版布局。点击load an image to overlay the screenshot就可以了。

功能

你可以从window->open perspective->other->pixel perfect来打开这个面板。

View object 面板：

这个面板列出了一个从系统到你的应用程序的结构化的view object 表，你可以展开某一项来查看他得子视图，当你选择一个视图的时候，在pixel perfect面板中会以红色高亮显示。

Pixel perfect loupe面板

这是一个被放大了的设备屏幕图片。这个图片被分成很多个小方格，而每个小方格代表一个像素点。点击其中一个小方格，会在下方显示他的HTML颜色，RGB颜色值和坐标位置。



你可以通过移动Pixel perfect面板的十字叉来移动这个放大镜面板的位置。



你可以放大缩小这个面板。

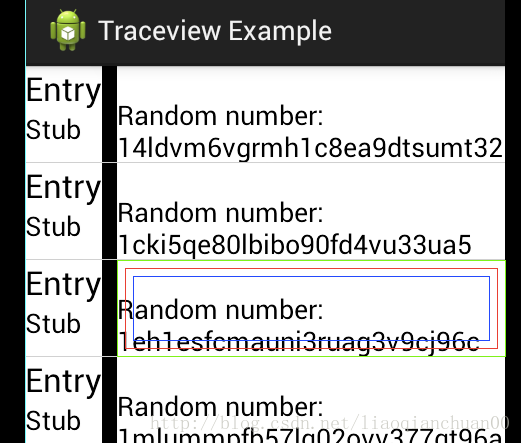

Pixel perfect面板

显示当前设备的屏幕，用蓝色的十字叉来定位位置，点击拖拽来移动视图。



在View object面板中选中的对象，会在Pixel perfect面板中以红色框表明白，而该对象的兄弟对象和父对象会用浅绿色标示（这个地方我发现没有，谁知道为什么，谢谢指明下）。既不是兄弟也不是父子关系的会用白色框标示。



我的环境中，浅绿色表示出了marging的区域，而蓝色标示出了padding区域。





可以点击设置自动刷新的频率。

参考

http://developer.android.com/tools/debugging/debugging-ui.html#pixelperfect
