1. 随机数发生器RNG是什么
RNG全称Random number generator；RNG处理器是一个以连续模拟噪音为基础的随机数发生器，在主机读数时提供一个32位的随机数。
RNG的主要特性有：提供由模拟量发生器产生的32位随机数，两个连续随机数的间隔为40个PLL48CLK时钟信号周期
通过监视RNG熵来标识异常行为（产生稳定值，或产生稳定的值序列）
可被禁止以降低功效

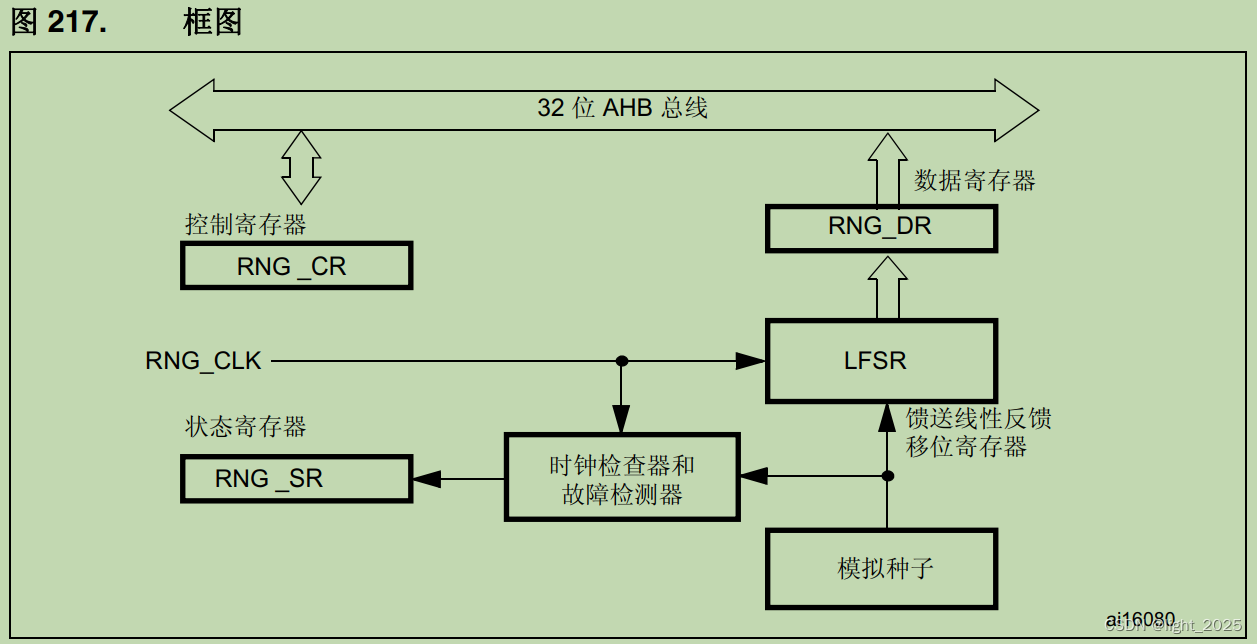

2. RNG随机发生器框图
首先模拟种子源源不断的生成随机数据给馈送线性反馈移位寄存器LFSR，当LFSR存储满之后，会一并给数据寄存器RNG_DR；在模拟种子生成随机数据的过程中，会有时钟检查器和故障检测器时刻检测产生的随机数是否正确，并通过状态寄存器RNG_SR相关位显示，随机数发生器通过RNG_CLK时钟支持；
RNG随机数发生器采用模拟电路实现。此电路产生馈入线性反馈移位寄存器（RNG_LFSR）的种子，用于生成32位随机数。
该模拟电路由几个环形振荡器组成，振荡器的输出进行异或运算以产生种子。RNG_LFSR由专用时钟（PLL48CLK）按恒定频率提供时钟信息，因此随机数的质量和HCLK频率无关。当将大量种子引入RNG_LFSR后，RNG_LFSR的内容会传给数据寄存器（RNG_DR）。
系统会监视模拟种子和专用时钟PLL48CLK。状态位（RNG_SR寄存器中）指示何时在种子上出现异常序列，或指示何时PLL48LCK时钟频率过低。检测到错误时生成中断。
3. 运行RNG
想要运行随机数发生器RNG，需要：
1. 如果需要随机数发生器RNG，进行中断（将RNG_CR控制寄存器的IE位置1）。准备好随机数时或者出现错误时生成中断。
2. 通过将RNG_CR控制寄存器中的RNGEN位置1使能随机数产生。这会激活模拟部分、RNG_LFSR和错误检测器。
3. 每次中断时，检查确认未出现错误（RNG_SR寄存器中的SEIS和CEIS位应为0），并且随机数已准备就绪（RNG_SR寄存器中的DRDY位为1）。然后即可读取RNG_DR寄存器中的内容。
这里检查未出现错误时，RNG_SR寄存器的SEIS和CEIS位为0；如果SEIS和CEIS其中之一为1，则表示随机数发生器出现错误；
①：如果CEIS位的值为1，则表示时钟出现了错误
出现时钟错误时，RNG无法再产生随机数，这时的PLL48CLK时钟已经不正确了。检查时钟控制器是否正常配置，是否可提供RNG时钟，然后将CEIS位清零。当CECS位为0时，RNG可以正常工作。时钟错误对产生的上一个随机数没有影响，因此RNG_DR数据寄存器的内容可以使用。
②：如果SEIS位的值为1，则表示种子出现了错误
出现种子错误时，只要SECS位为1，就会中断随机数产生。如果RNG_DR寄存器中有可用随机数，不能使用该随机数，因为它可能没有足够的熵。
总结：出现错误时，应将SEIS位清零，然后将RNGEN位清零并置1，以便重新初始化和重新启动RNG。
按照FIPS PUB（联邦信息处理标准出版物）140-2的要求，将RNGEN位置1后产生的第一个随机数不应使用，应保存起来，与产生的下一个随机数进行比较。随后产生的每一个随机数都需要与产生的上一个随机数进行比较。如果任何一对进行比较的随机数数字相等，则表示连续随机数发生器测试失败。
4. RNG寄存器
4.1 RNG控制寄存器：RNG_CR

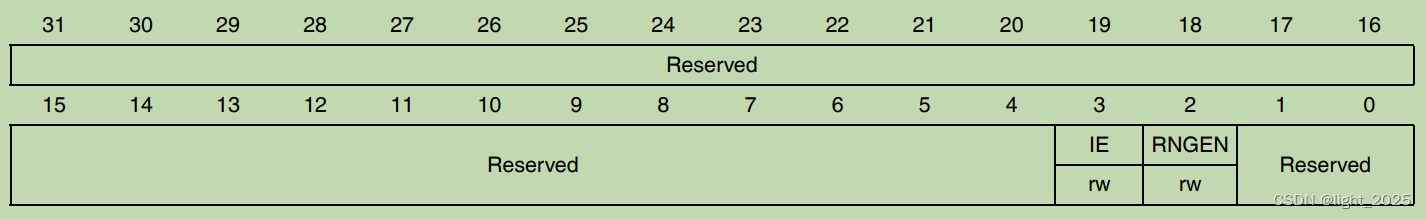

RNG控制寄存器：RNG_CR（RNG control register）
位31:4 保留，必须保持复位值
位3 IE：中断使能（Interrupt enable）
0：禁止RNG中断
1：使能RNG中断。只要RNG_SR寄存器中DRDY=1或SEIS=1或CEIS=1，就会挂起中断。
位2 RNGEN：随机数发生器使能（Random number generator enable）
0：禁止随机数发生器
1：使能随机数发生器
位1:0 保留，必须保持复位值
4.2 RNG状态寄存器：RNG_SR

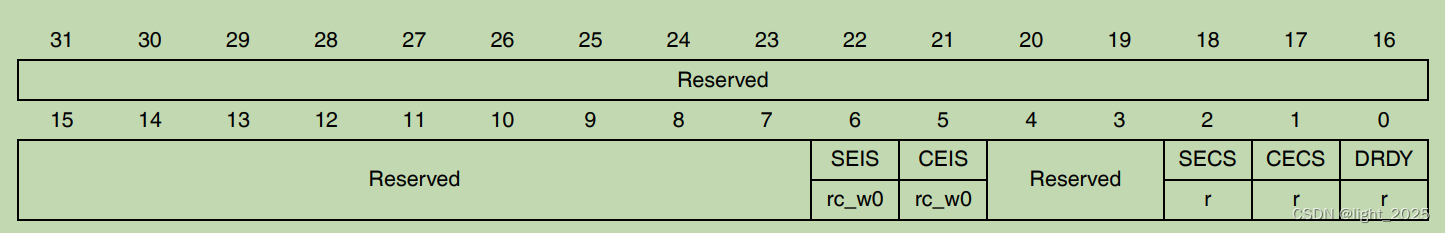

RNG状态寄存器：RNG_SR（RNG status register）
位31:3 保留，必须保持复位值
位6 SEIS：种子错误中断状态（Seed error interrupt status）
0：未检测到错误序列
1：检测到以下错误序列之一：
超过64个连续位具有相同值
超过32个连续交替的0和1
如果RNG_CR寄存器中IE=1，则会挂起中断
位5 CEIS：时钟错误中断状态（Clock error interrupt status）
此位与CECS同时设置，通过向其写入0来清零。
0：正确检测到PLL48CLK时钟
1：未正确检测到PLL48LCK时钟
如果RNG_CR寄存器中IE=1，则会挂起中断。
位 2 SECS：种子错误当前状态 (Seed error current status)
0：目前未检测到错误序列。如果 SEIS 位置 1，则意味着已检测到错误序列并已恢复正常。
1：检测到以下错误序列之一：
—超过 64 个连续位具有相同值（0 或 1）
—超过 32 个连续交替的 0 和 1 (0101010101...01)
位 1 CECS：时钟错误当前状态 (Clock error current status)
0：正确检测到 PLL48CLK 时钟。如果 CEIS 位置 1，则意味着已检测到时钟错误并已恢复正常。
1：未正确检测到 PLL48CLK 时钟
位 0 DRDY：数据就绪 (Data ready)
0：RNG_DR 寄存器尚未有效，无可用随机数据
1：RNG_DR 寄存器包含有效随机数据 注意：如果 RNG_CR 寄存器中 IE = 1，则会挂起中断。读取 RNG_DR 寄存器后，此位恢复到 0，直到计算出新的有效值。
4.3 RNG数据寄存器：RNG_DR
RNG数据寄存器：RNG_DR（RNG data register）
RNG_DR寄存器是只读寄存器，在读取时提供32位随机数值。读取后，此寄存器在最多40个PLL48CLK时钟周期后，提供新的随机数值。在读取RNDATA值之前，软件必须检查DRDY位是否已经置1。
5. 库函数配置随机数发生器
1. 使能随机数发生器时钟
随机数发生器时钟来自于PLL48LCK，通过AHB2ENR寄存器使能。
RCC_AHB2PeriphClockCmd(RCC_AHB2Periph_RNG, ENABLE); //开启RNG时钟
2. 使能随机发生器
使能随机发生器需要设置RNG_CR控制寄存器的最低位为1，使能随机数发生器。（这里注意：如果需要设置中断服务函数，那么还需要使能RNG中断）
RNG_Cmd(ENABLE); //使能RNG随机数发生器
3. 判断DRDY位，读取随机数值
DRDY位是状态寄存器的最低位，是显示数据是否就绪的状态位；当该位为0时，表示数据寄存器尚未有效，无可用随机数据。当该位为1时，表示数据寄存器已经包含有效随机的数据。
通过以上的分析，我们明确了在读取随机数值之前，必须先判断状态寄存器的最低位DRDY是否为1，如果该位为1，则可以读取数据寄存器的随机数值；如果该位不为1，则需要等待。
FlagStatus RNG_GetFlagStatus(uint8_t RNG_FLAG); //获取随机数发生器状态函数
while(RNG_GetFlagStatus(RNG_FLAG_DRDY)==RESET); //判断入口参数是否有效，若无效，等待就绪
uint32_t RNG_GetRandomNumber(void); //当判断入口参数有效以后，读取随机数发生器产生随机数
6. 实验程序
STM32F4随机数的实验现象是：通过KEY0获取随机数，并将获取到的随机数显示在LCD上，通过DS0指示程序运行状态。
6.1 main.c
#include "stm32f4xx.h"
#include "delay.h"
#include "usart.h"
#include "LED.h"
#include "lcd.h"
#include "usmart.h"
#include "Key.h"
#include "RNG.h"
//LCD状态设置函数
void led_set(u8 sta)//只要工程目录下有usmart调试函数，主函数就必须调用这两个函数
{
LED1=sta;
}
//函数参数调用测试函数
void test_fun(void(*ledset)(u8),u8 sta)
{
led_set(sta);
}
int main(void)
{
u32 random;
u8 t=0;
delay_init(168);
uart_init(115200);
LED_Init();
Key_Init();
LCD_Init();
POINT_COLOR=RED;
LCD_ShowString(30,50,200,16,16,"Explorer STM32F4");
LCD_ShowString(30,70,200,16,16,"RNG Test");
LCD_ShowString(30,90,200,16,16,"ATOM@ALIENTEK");
LCD_ShowString(30,110,200,16,16,"2023/20/23");
while(RNG_Init())//因为RNG存在一个等待状态位是否有效的过程，所以只要初始化RNG成功，也就意味着状态位有效，可以执行下述读取随机数的程序
//因为初始化RNG随机数发生器返回0表示初始化成功，一旦初始化返回值为1，则进入该while循环中，打印错误信息
{
LCD_ShowString(30,130,200,16,16,"RNG Error!");
delay_ms(200);
LCD_ShowString(30,130,200,16,16,"RNG Trying……");
}
LCD_ShowString(30,130,200,16,16,"RNG Ready! ");
LCD_ShowString(30,150,200,16,16,"KEY0:Get Random Num");
LCD_ShowString(30,180,200,16,16,"Random Num:");
LCD_ShowString(30,210,200,16,16,"Random Num[0-9]:");
POINT_COLOR=BLUE;
while(1)
{
delay_ms(10);
if(KEY0==0)
{
random=RNG_GetRandomNum();//获取随机数
LCD_ShowNum(30+8*11,180,random,10,16);//显示随机数
//30+8*11的意思是x起始坐标为30，LCD屏是按照字节来存放的，1位8个字节，Random Num占11位
}
if(t%20==0)//t是200ms的整数倍
{
LED0=!LED0;//每200ms，LED0翻转一次
random=RNG_GetRandomRange(0,9);//获取0-9之间的随机数
LCD_ShowNum(30+8*16,210,random,1,16);//显示范围内的随机数
}
delay_ms(10);
t++;
}
}
6.2 RNG.c
#include "stm32f4xx.h"
#include "RNG.h"
#include "delay.h"
//RNG初始化
//返回值0成功；返回值1失败
u8 RNG_Init(void)
{
u16 retry=0;
RCC_AHB2PeriphClockCmd(RCC_AHB2Periph_RNG,ENABLE);//使能RNG时钟
RNG_Cmd(ENABLE);//使能RNG随机数发生器
while(RNG_GetFlagStatus(RNG_FLAG_DRDY)==RESET&&retry<10000)
//判断入口参数是否有效，因为状态寄存器的最低位DRDY为1时，随机数才会有效
//所以直到状态位为1时才会离开该语句，该语句判断状态位为0时，会一直在此等待。
{
retry++;
delay_us(100);
}
if(retry>=10000) //随机数发生器工作不正常
return 1;
return 0;
}
//获取随机数
//返回值：获取得到的随机数
u32 RNG_GetRandomNum(void)
{
while(RNG_GetFlagStatus(RNG_FLAG_DRDY)==RESET); //等待随机数就绪
return RNG_GetRandomNumber();
}
//生成[min，max]范围的随机数
int RNG_GetRandomRange(int min,int max)
{
return RNG_GetRandomNum()%(max-min+1)+min;
}
6.3 RNG.h
#ifndef _RNG__H_
#define _RNG__H_
u8 RNG_Init(void);
u32 RNG_GetRandomNum(void);
int RNG_GetRandomRange(int min,int max);
#endif
