RNG硬件随机数（随机数发生器、真随机和伪随机、应用场景、RNG结构和原理、RNG相关寄存器和HAL库驱动、RNG基本驱动步骤）

参考

http://t.csdnimg.cn/vMMrP

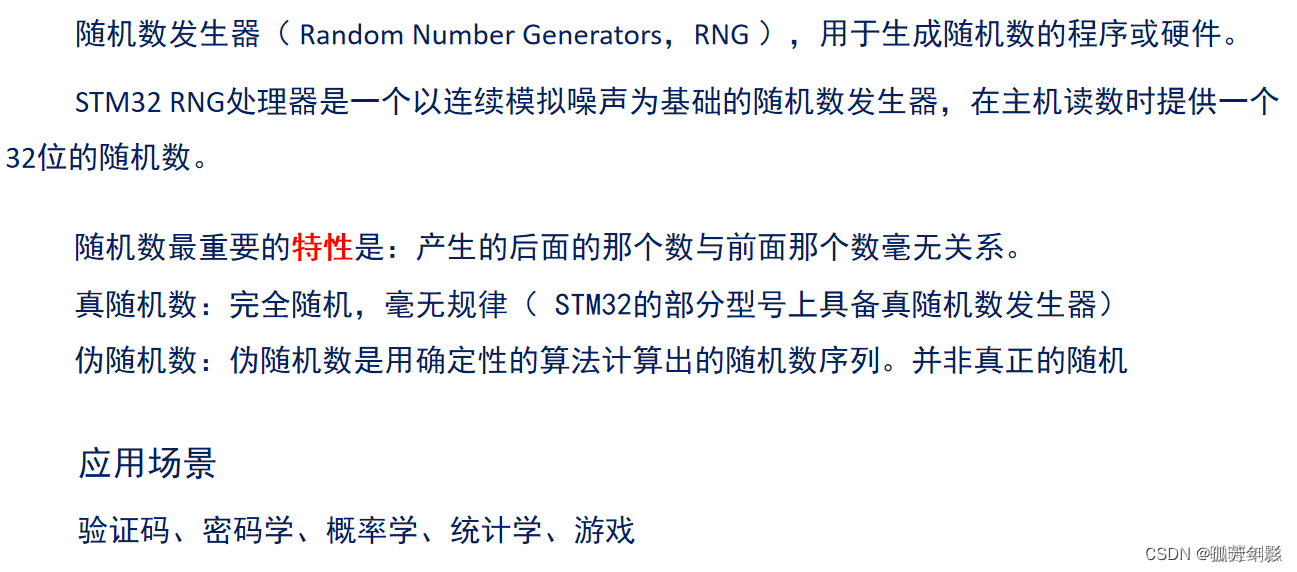

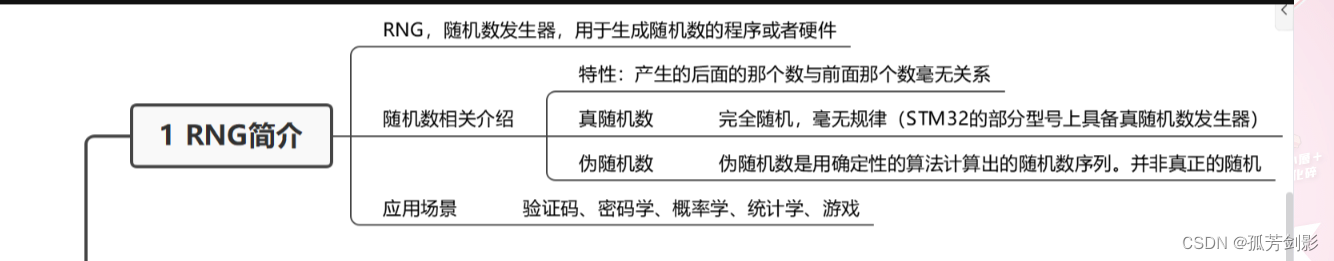

一、RNG简介

随机数发生器（RNG）在计算机科学和密码学中具有广泛的应用场景，包括但不限于以下几个方面：
1.验证码：在网络安全和用户验证中，随机数用于生成验证码，增加系统的安全性，防止机器人攻击和恶意访问。
2.密码学：随机数在密码学中扮演着重要角色，用于生成密钥、初始化向量（IV）和盐等，增加加密算法的安全性。
3.概率学和统计学：随机数被用于模拟概率分布和随机变量，进行蒙特卡罗模拟、蒙特卡罗积分等，用于解决统计学和概率学中的问题。
4.游戏：在游戏开发中，随机数被广泛用于生成游戏中的随机事件、随机地图、随机怪物属性等，增加游戏的趣味性和挑战性。

随机数的重要特性是无法预测的、无规律性的、独立分布的。真随机数由物理过程生成，具有完全随机的性质，而伪随机数则是通过确定性算法计算出来的，虽然看起来像是随机的，但是在一定条件下可能会被预测到。在安全性要求较高的场景中，通常会使用真随机数发生器。

二、RNG框图介绍

RNG（Random Number Generator）采用模拟电路实现，其基本原理如下：
1.模拟电路结构：RNG通常由几个环形振荡器组成。这些振荡器的输出经过异或运算，产生种子（seed），作为随机数生成的初始值。
2.LFSR（线性反馈移位寄存器）：LFSR类似于一个“生产车间”，接收大量的种子输入。种子通过LFSR处理后，其内容传送到RNG数据寄存器（RNG_DR），用于随机数的生成。
3.时钟检查器和故障检测器：类似于“质检”，时钟检查器和故障检测器负责检测种子是否出现异常序列以及fpll48clk是否过低。这些异常情况会在RNG_SR寄存器的相关位显示，并可以触发中断。
4.中断功能：RNG通常设置了中断功能，当种子出现异常序列或fpll48clk过低时，会产生中断信号，以便系统进行相应的处理或响应。

总体而言，RNG通过模拟电路实现，利用环形振荡器、LFSR和时钟检查器等组件，生成随机数种子，并在检测到异常情况时产生中断，确保随机数生成的安全性和可靠性。

三、RNG相关寄存器介绍

这是RNG模块的关键寄存器及其作用：
1.RNG_CR（RNG控制寄存器）：
用途：控制随机数发生器的启用和中断的使能。
作用：通过设置该寄存器的位来启用或禁用随机数发生器，并控制中断功能的使能。

2.RNG_SR（RNG状态寄存器）：
用途：显示RNG当前的一些状态信息。
作用：该寄存器的特定位用于显示RNG模块的状态，例如随机数生成完成、时钟故障等。

3.RNG_DR（RNG数据寄存器）：
用途：存储生成的32位随机数值。
作用：随机数生成器生成的随机数会被存储在该寄存器中，供后续程序使用。

四、RNG相关HAL库驱动介绍

这是与RNG模块相关的驱动函数及其功能描述以及关联的寄存器：
1.HAL_RNG_Init(…)：
关联寄存器：RNG_CR
功能描述：用于初始化RNG模块，配置RNG控制寄存器，启用或禁用随机数发生器以及中断。

2.HAL_RNG_MspInit(…)：
初始化回调
功能描述：在初始化过程中调用，用于初始化RNG模块的外设、时钟和选择时钟源等。

3.HAL_RCCEx_PeriphCLKConfig(…)：
关联寄存器：RCC_BDCR
功能描述：设置RNG模块的时钟源，通常设置为PLL。

4.HAL_RNG_GenerateRandomNumber(…)：
关联寄存器：RNG_DR
功能描述：用于生成随机数，会检查DRDY位以确定是否有随机数可用，并读取随机数。

5.__HAL_RCC_RNG_CLK_ENABLE(…)：
关联寄存器：AHB2ENR
功能描述：使能RNG模块的时钟，确保RNG模块能够正常工作。

6.__HAL_RNG_GET_FLAG(…)：
关联寄存器：RNG_SR
功能描述：用于获取RNG模块相关的标记，例如随机数生成完成标志位等。

五、RNG基本驱动步骤

RNG基本驱动步骤：
1.使能RNG时钟：
使用 __HAL_RCC_RNG_CLK_ENABLE() 函数来启用RNG模块的时钟。

2.初始化随机数发生器：
使用 HAL_RNG_Init() 函数初始化RNG模块，配置RNG控制寄存器等。
在初始化过程中，需要调用 HAL_RNG_MspInit() 函数来初始化RNG模块的外设、时钟以及选择时钟源等设置，可能需要使用 HAL_RCCEx_PeriphCLKConfig() 函数来配置RNG模块的时钟源。

3.读取随机数值：
使用 HAL_RNG_GenerateRandomNumber() 函数来生成随机数。
在生成随机数之前，通常会判断 DRDY 位，以确保随机数已经就绪可以读取。

六、编程实战
