simulink受控电压源

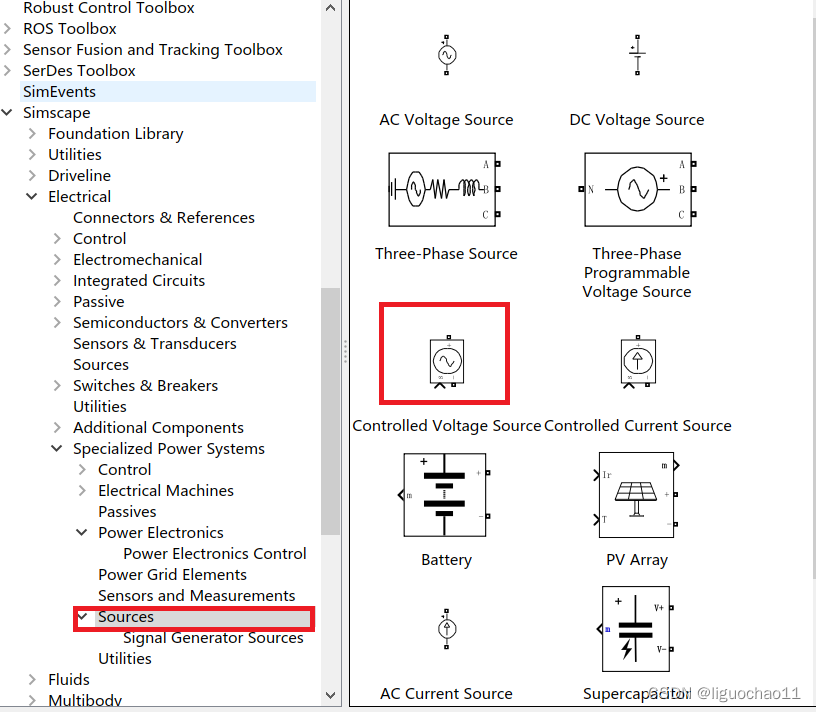

1simulink受控电压源位置如下图：Simscape-Electrical-Specialized Power Systems-Source

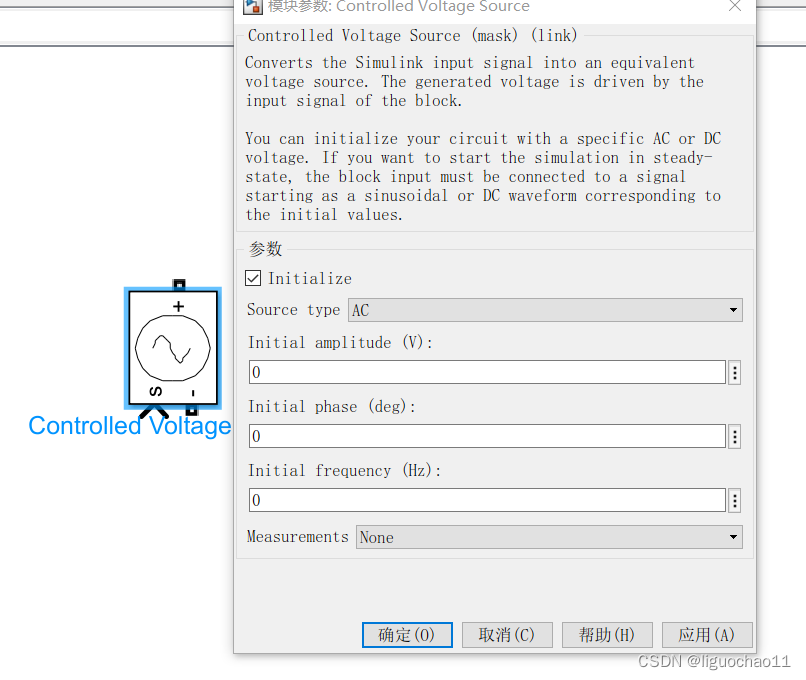

 2.打开受控电压源之后，双击设置各项参数，双击之后如下图

 ⑴Initialize：该选项是否勾选取决于是否给与一定的初始值。如果勾选，则表示给与该电压源一定的初始值。

⑵Source type：设置该电压源类型，分为交流和直流电压源。选择AC时，为交流电压源，控制源需要设置为交流，如果勾选中Initialize，则需要设置初始值的初始幅值（Initial amplitude）、初始相位（Initial phase）、初始频率（Initial frequency）；选择DC时为直流电压源，控制源需要设置为直流。

3.端口“-”为电流流出端口，端口“+”为电流流入端口，端口“s”为控制源端口。
