一、开尔文夹的焊接方法

开尔文夹直接焊接的话容易把塑料夹也烫伤，使用下面的方法拆卸和复装的难度就比较低了。

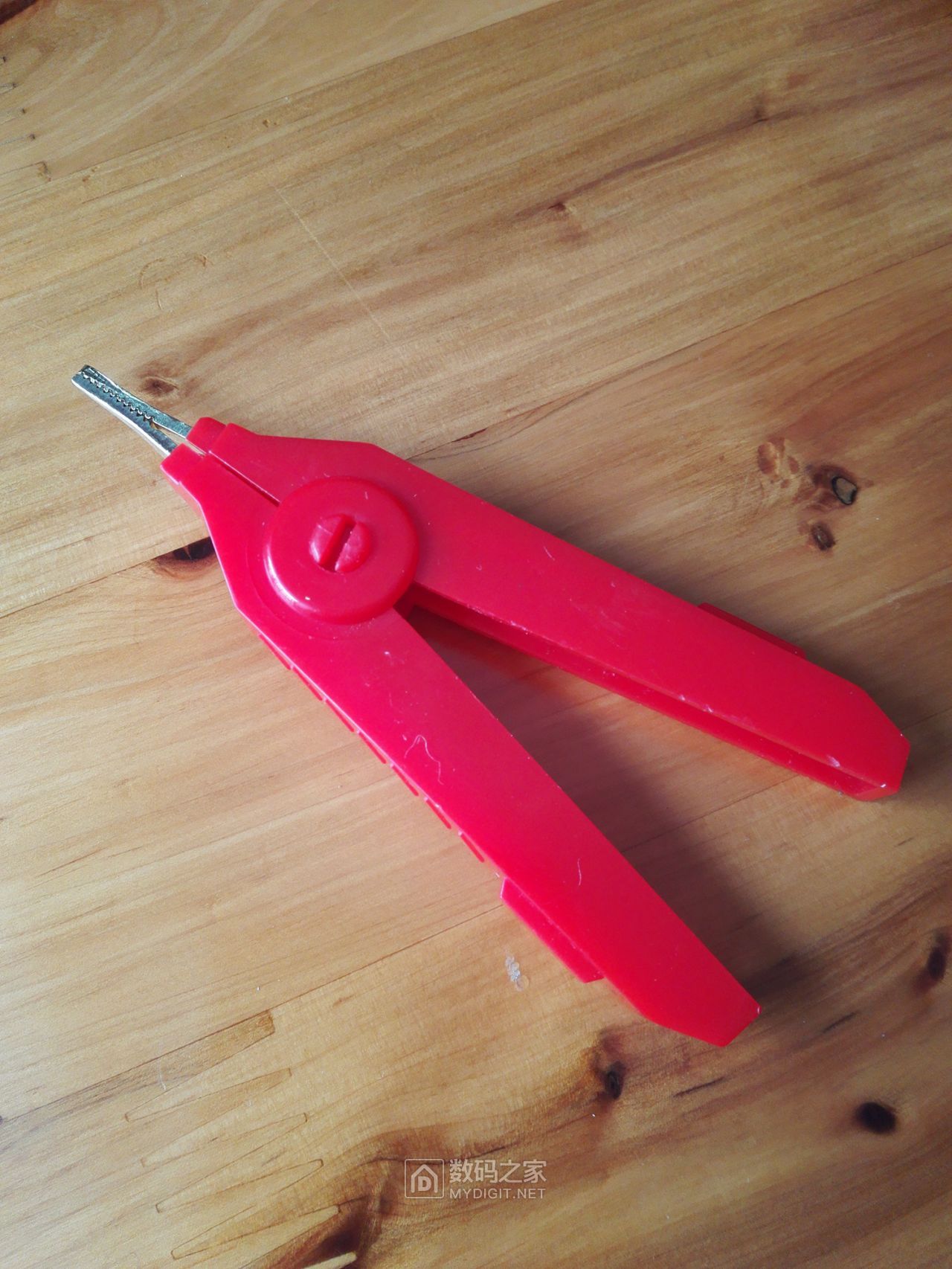

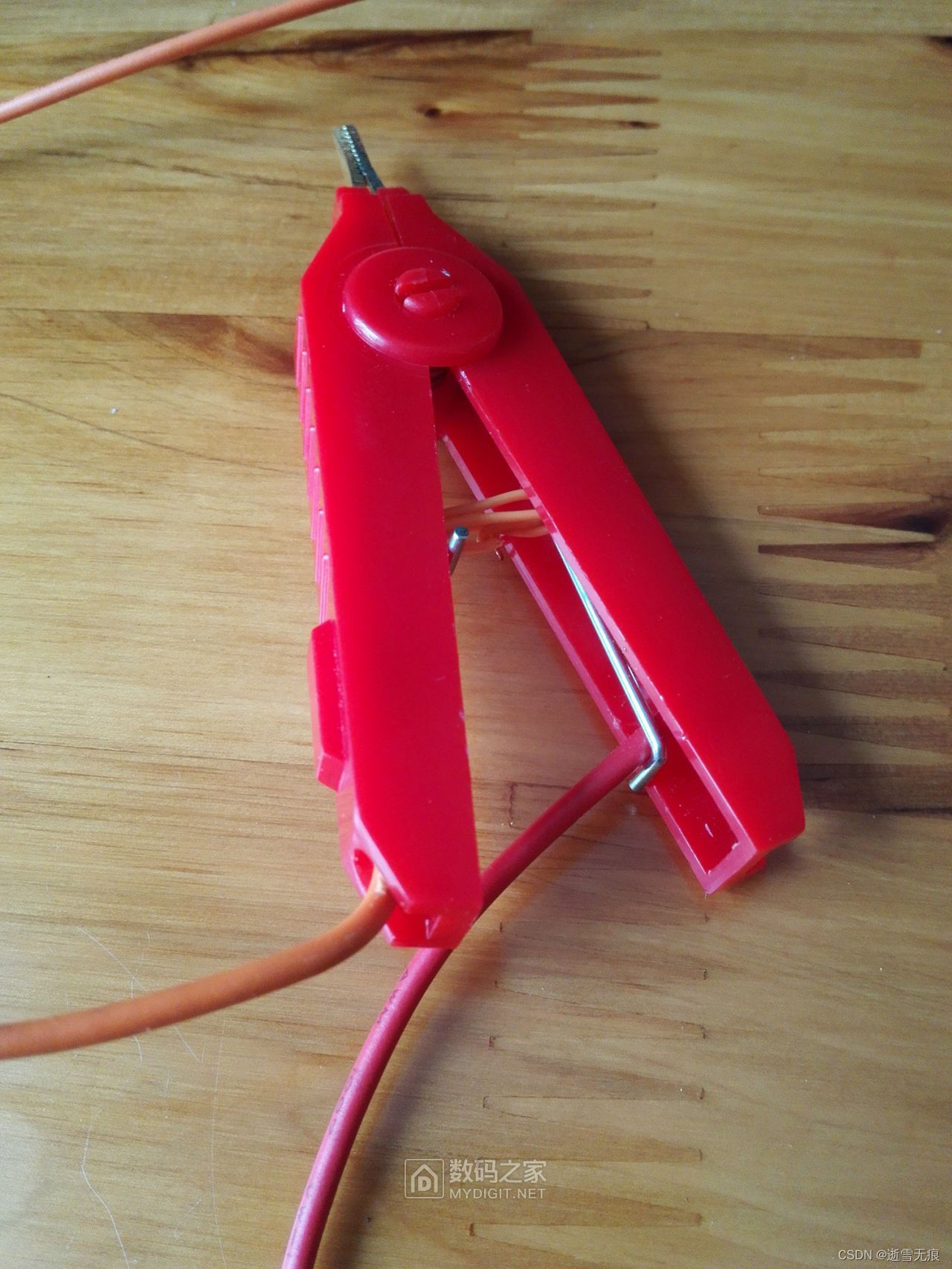

1、开尔文夹

2、拆卸和安装比较难处理的就是这里的弹簧

3、箭头所指的几个塑料卡位要先留意记下，对应铜片上的缺口及弹簧的长脚

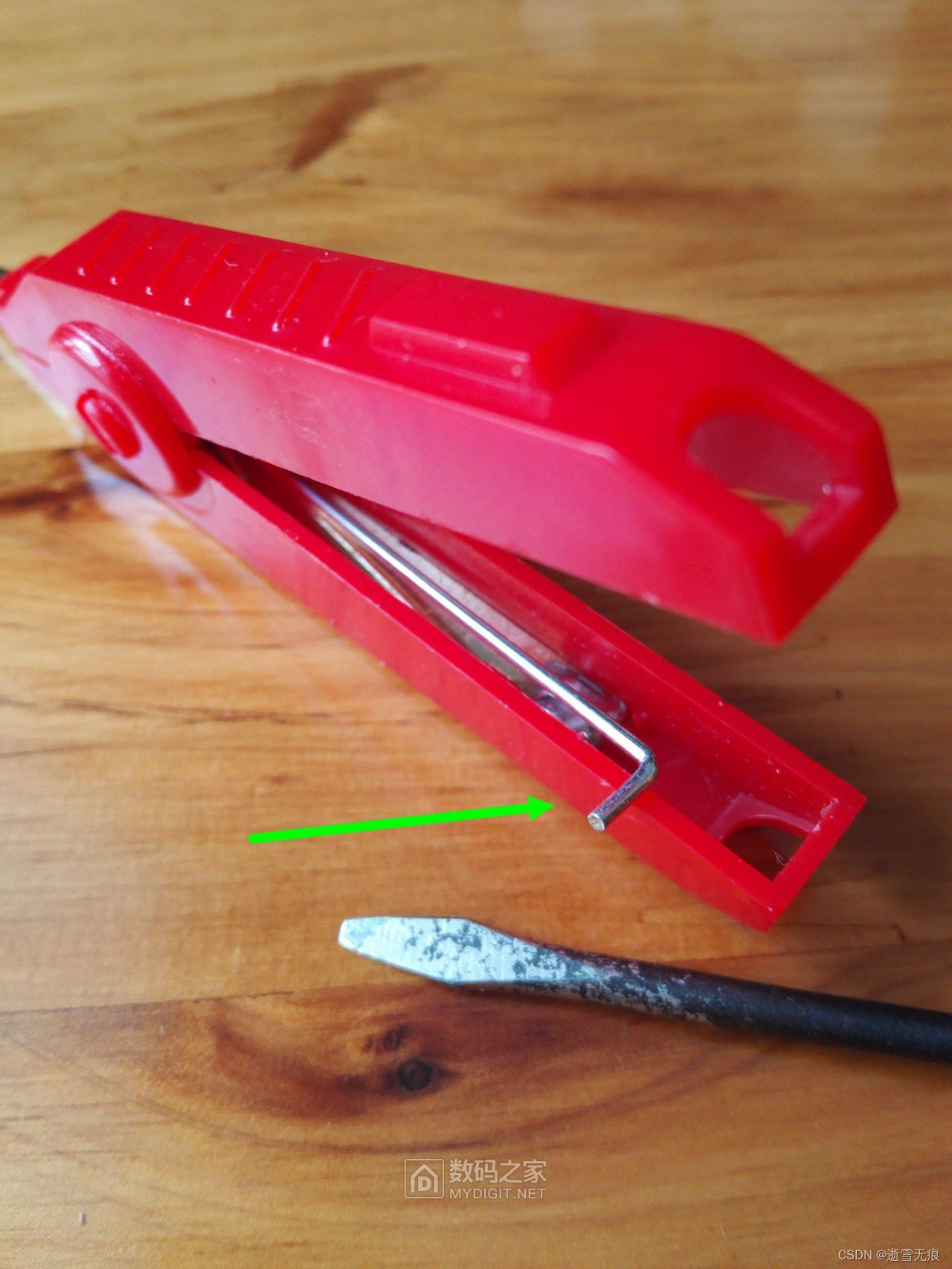

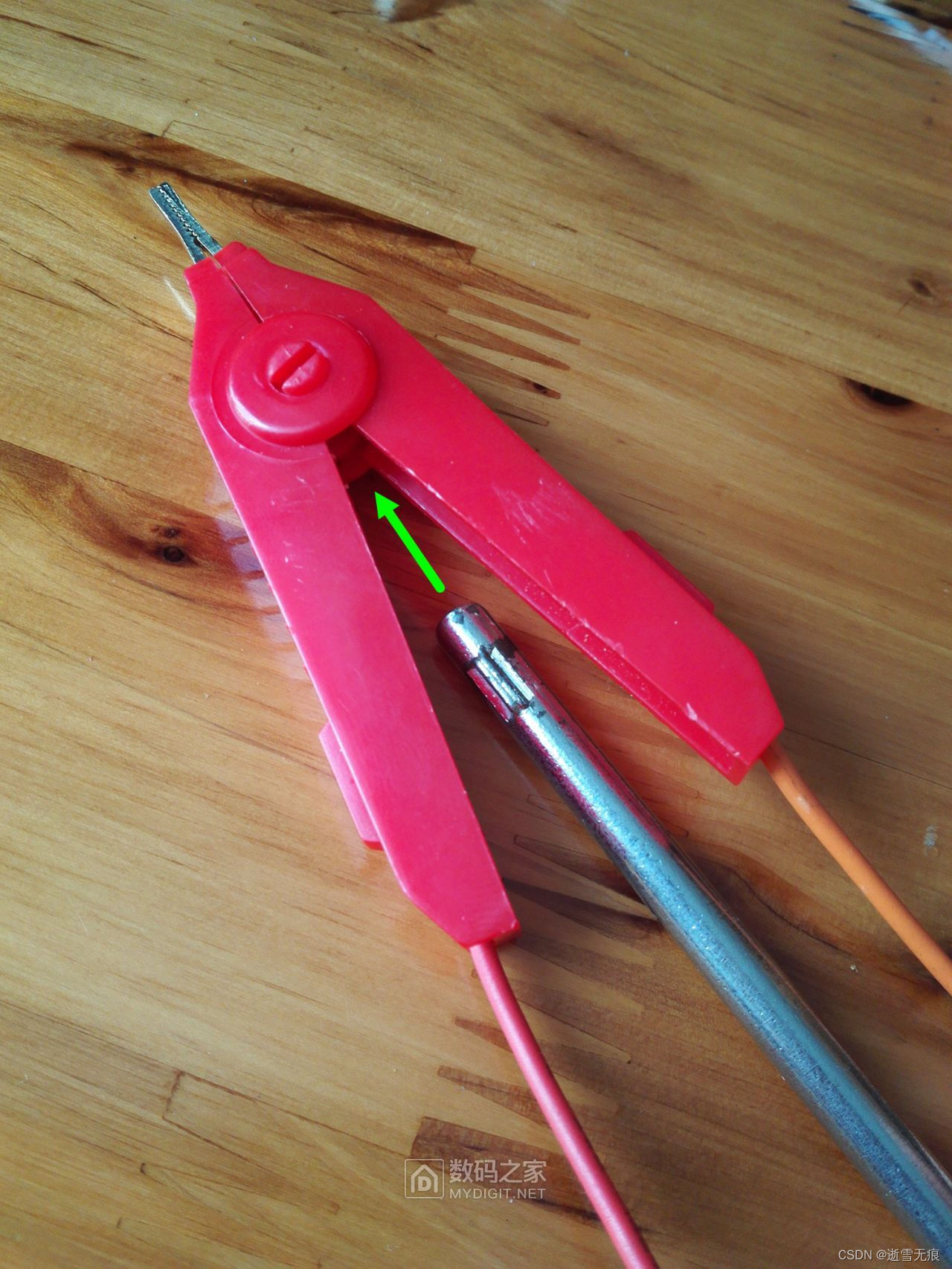

4、开始拆解。先用小起子挑起弹簧上长的一脚，搁到上边

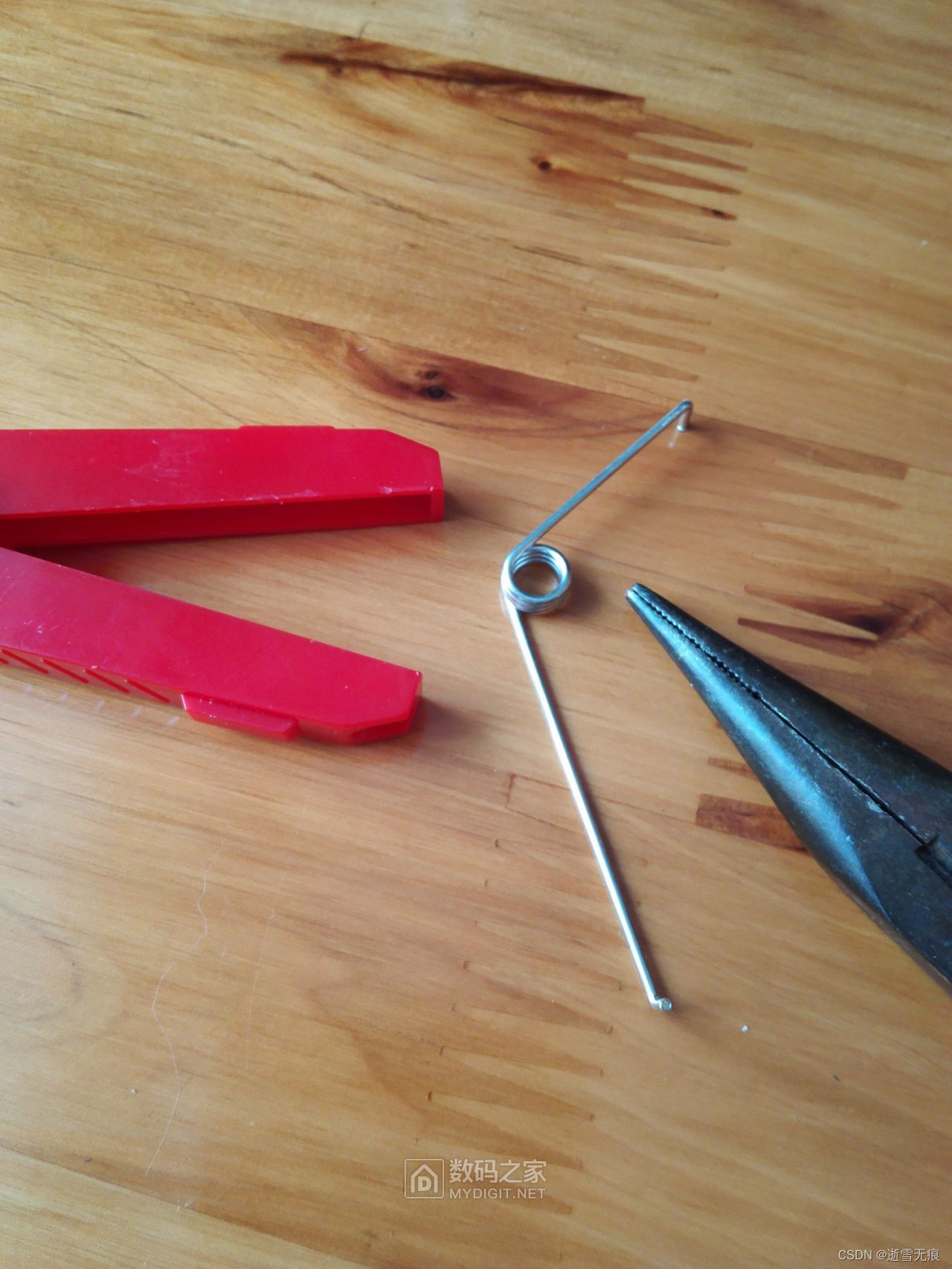

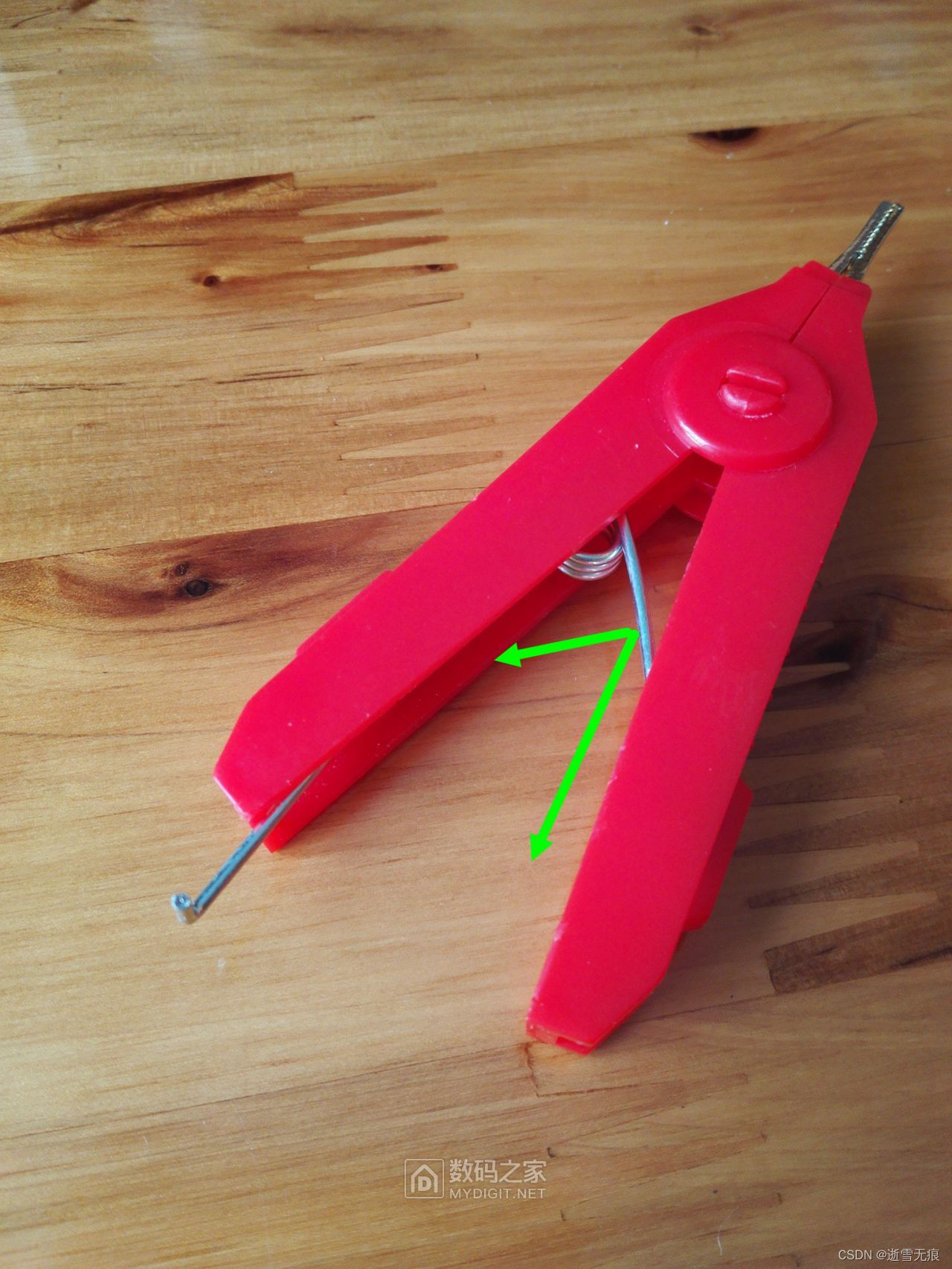

5、用尖嘴钳夹住弹簧上短的一脚，按箭头所示，先下压再向外移

6、用尖嘴钳，并在手的帮助下，将弹簧全部取出。弹簧弹力较大，整个过程中，千万小心弹簧弹出伤人！千万小心弹簧弹出伤人！千万小心弹簧弹出伤人！

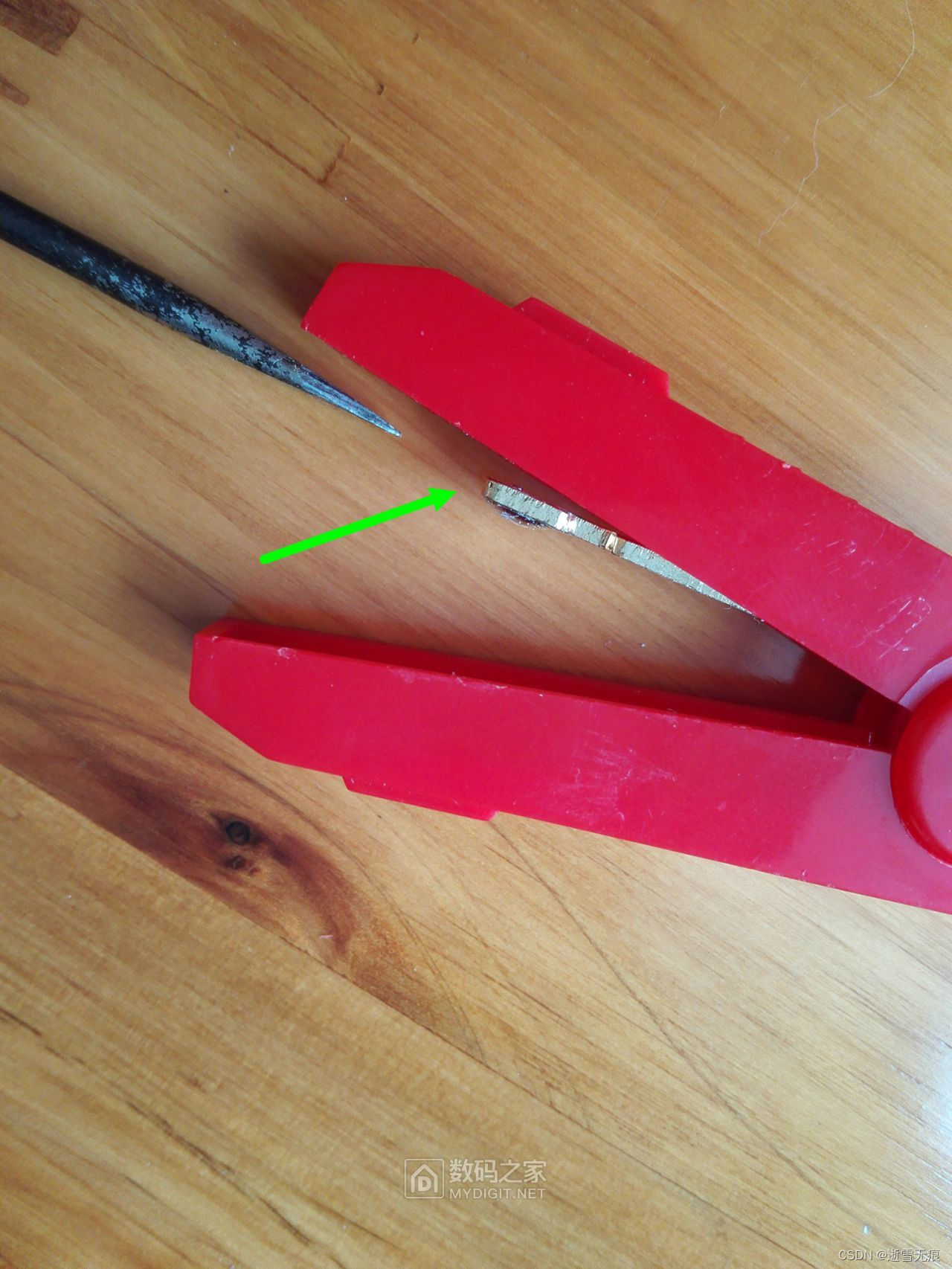

7、用小起子挑起铜片的尾部

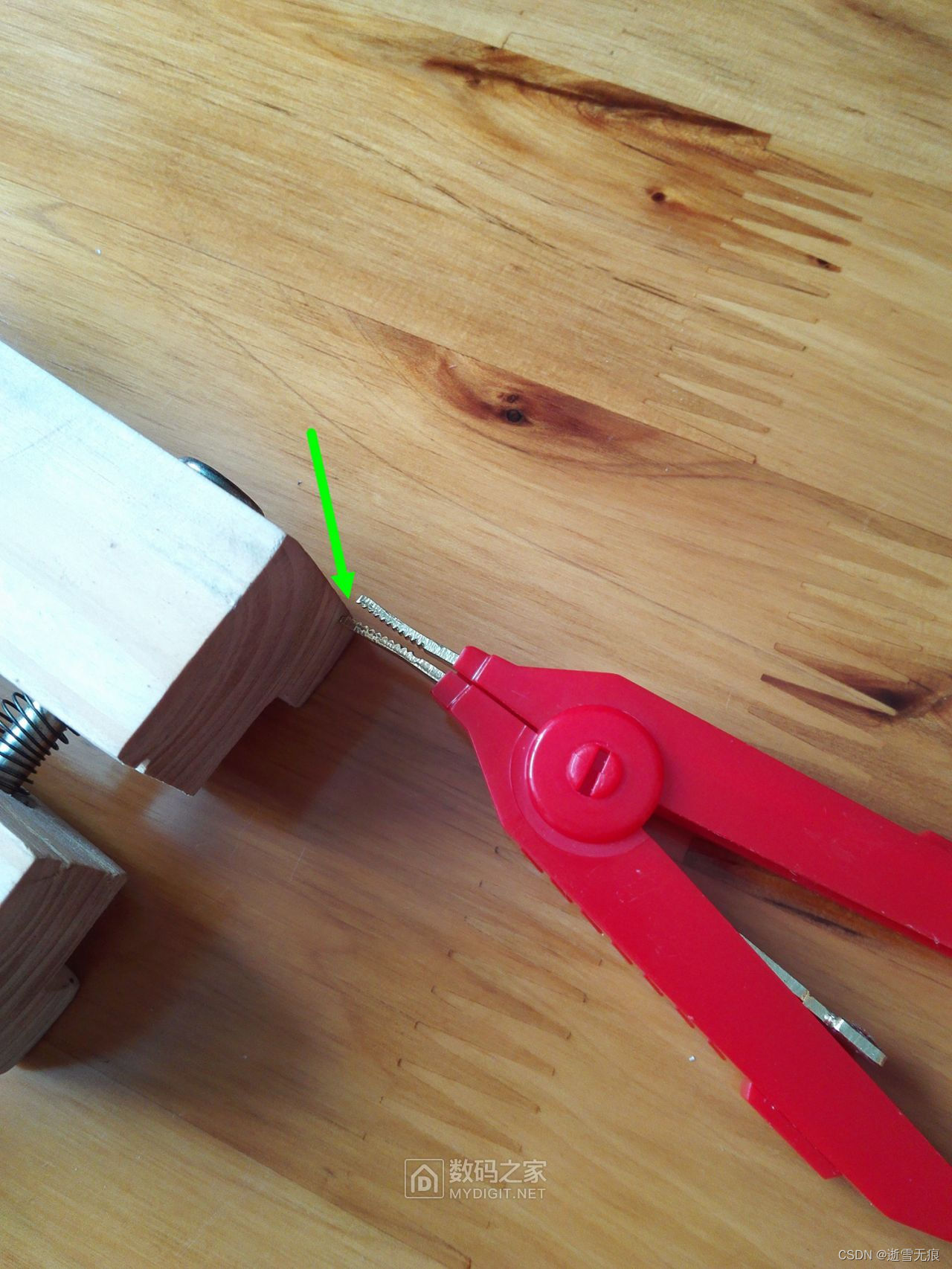

8、将对应铜片的头部用物体顶一下，就能取出铜片了

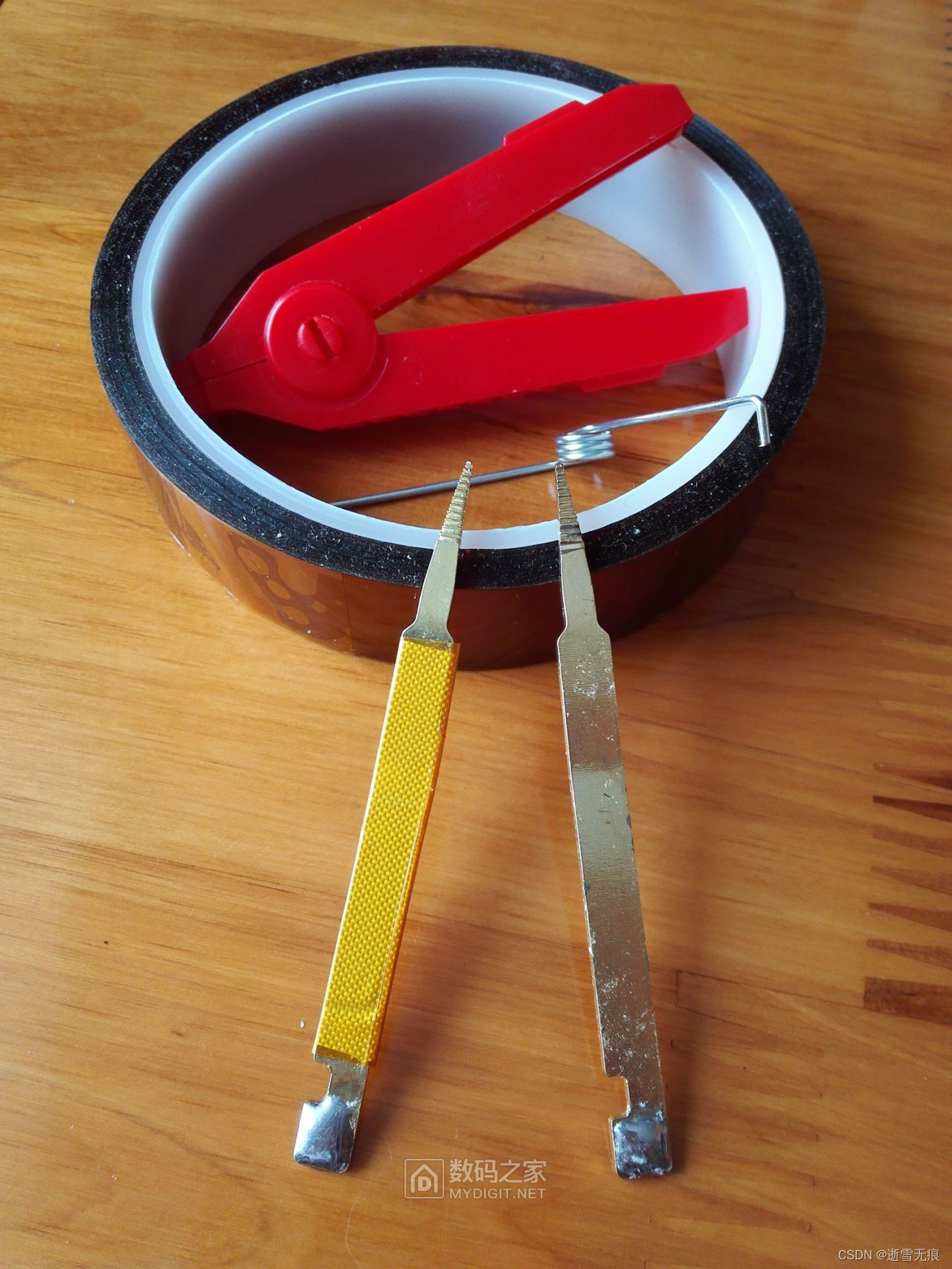

9、全部取出后是这些东西

10、其中一个铜片上贴有纤维布起绝缘作用。觉得还是不够保险，又加了一层耐高温胶带。这里不要尝试热缩套管了，太厚了装不进夹子的。强迫症也可以在弹簧长短脚上套上热缩套管，但会有些不服贴。

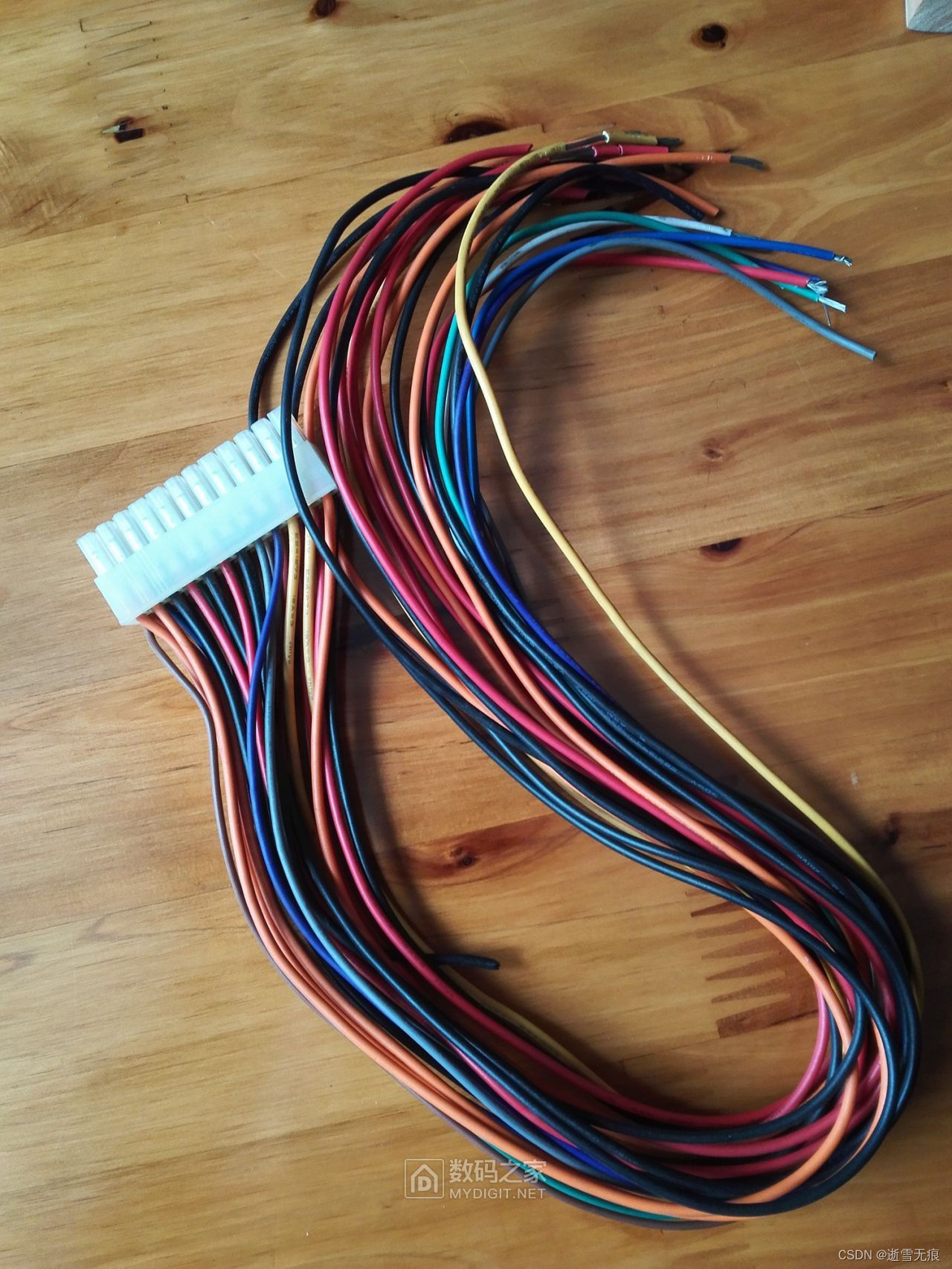

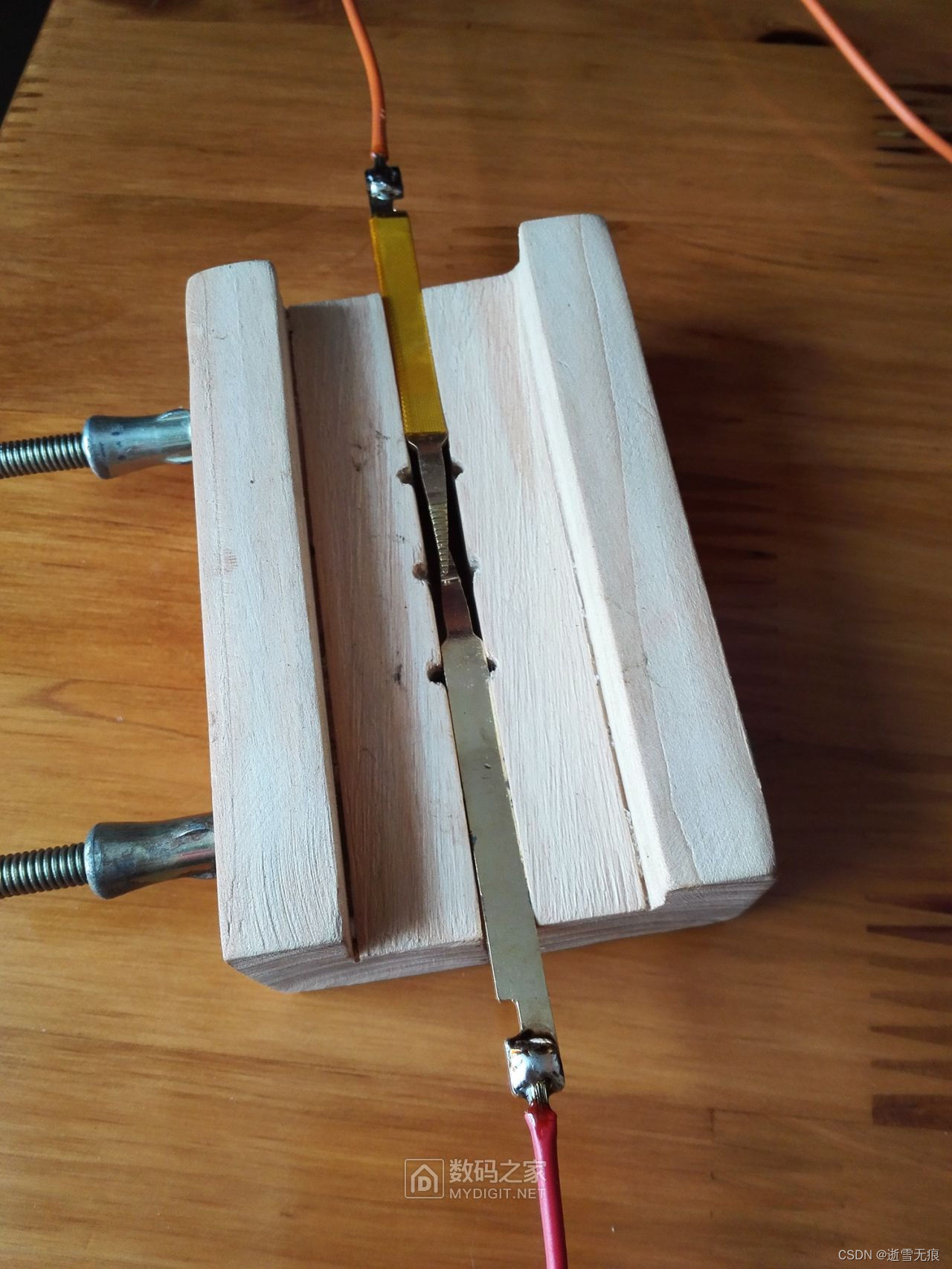

11、焊接导线，用的电脑上的电线，当然用硅胶线更软更好用

12、将焊好导线的铜片重新装入夹子，安装时注意第三点所说的卡位

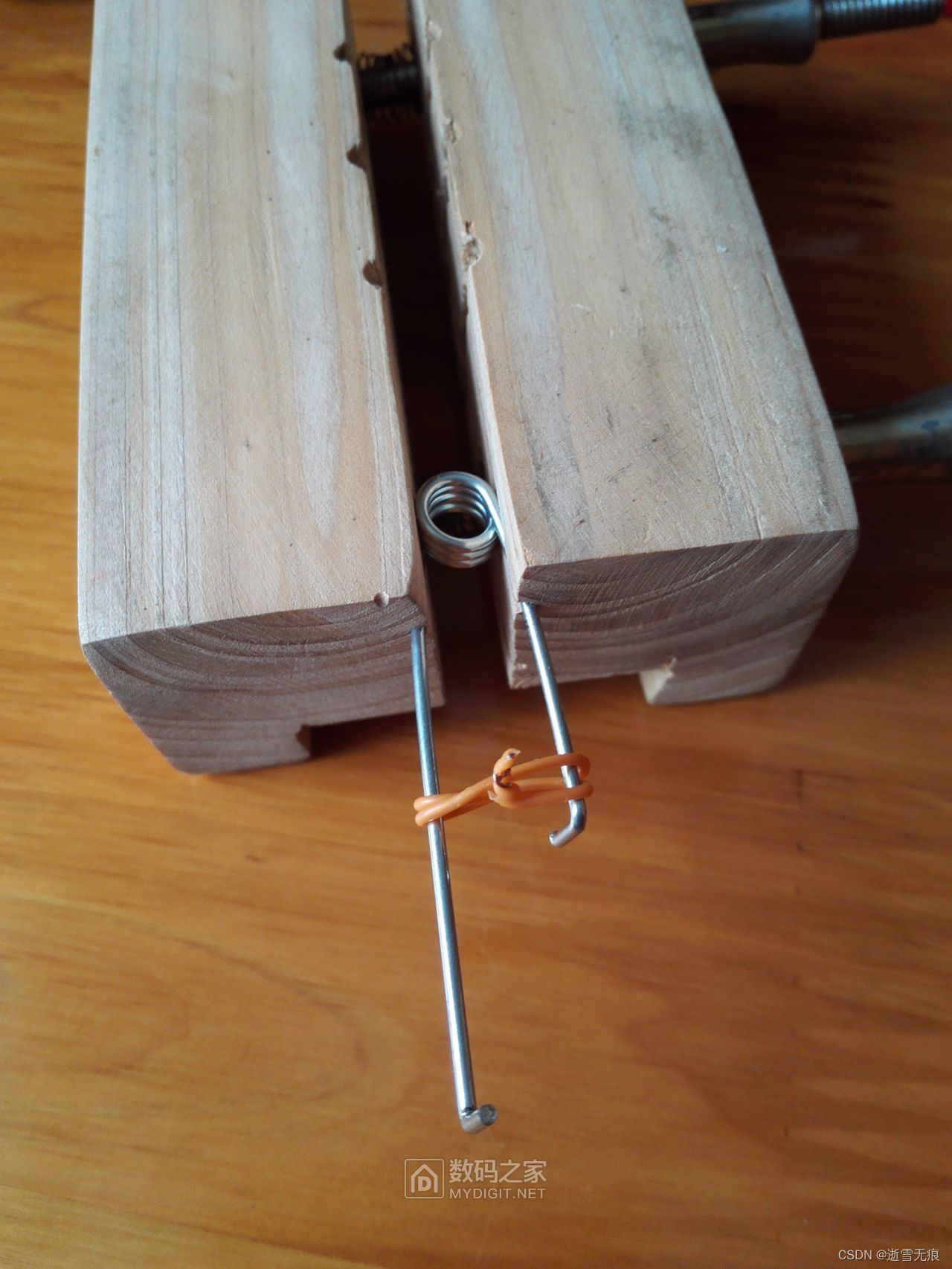

13、将弹簧用网线绕两圈扎紧。千万小心弹簧弹出伤人！

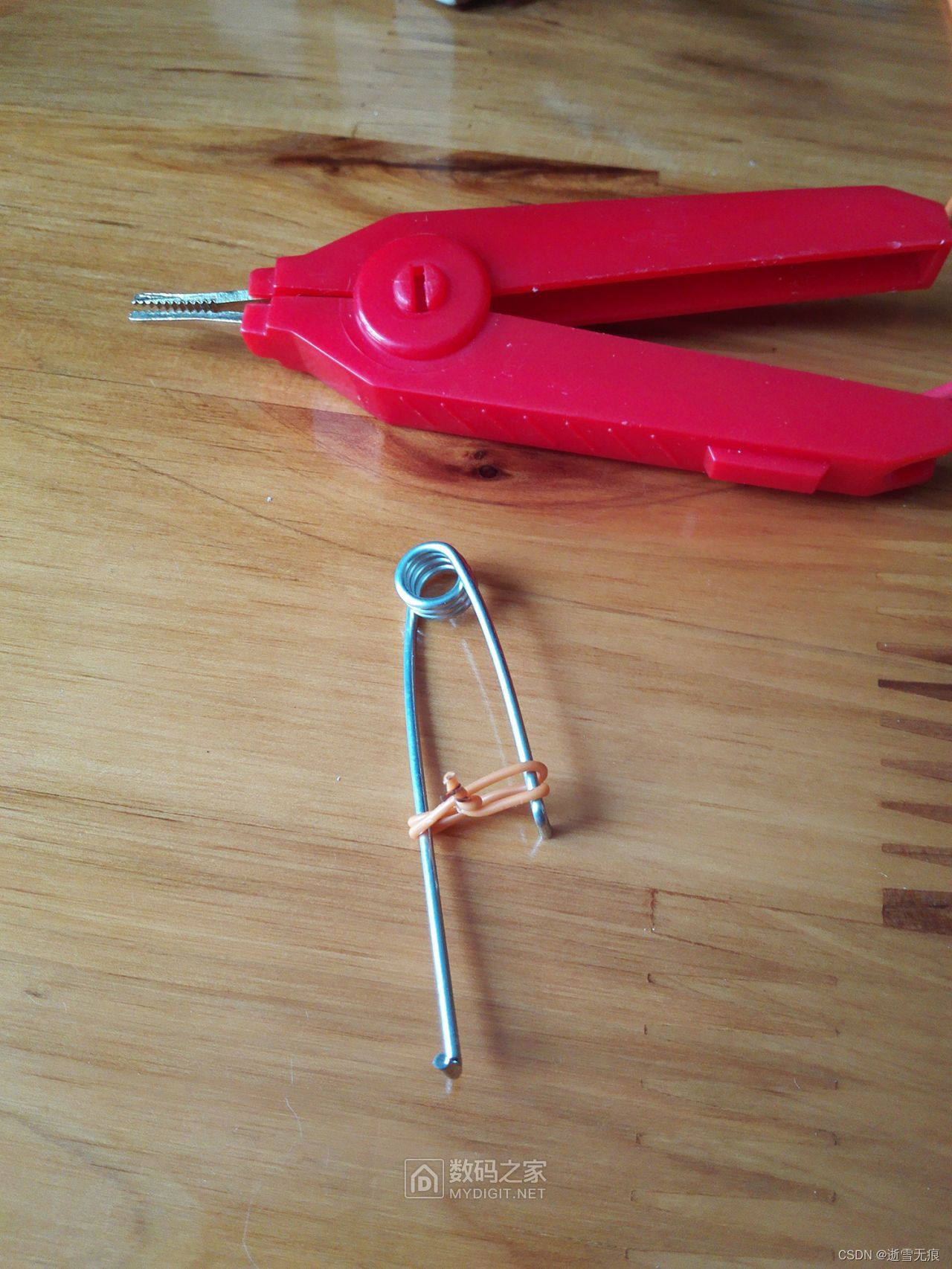

14、弹簧是这个状态。千万小心弹簧弹出伤人！

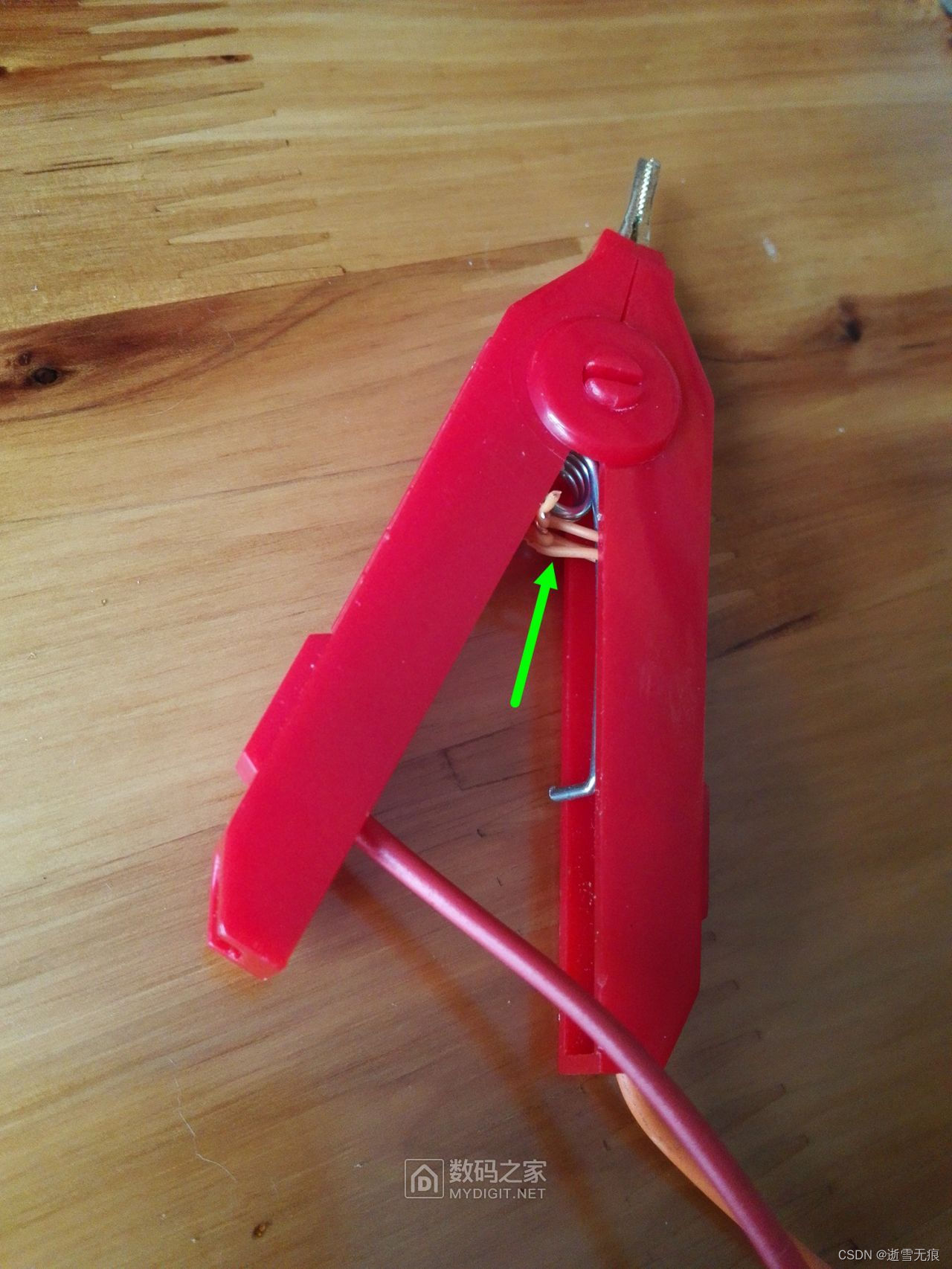

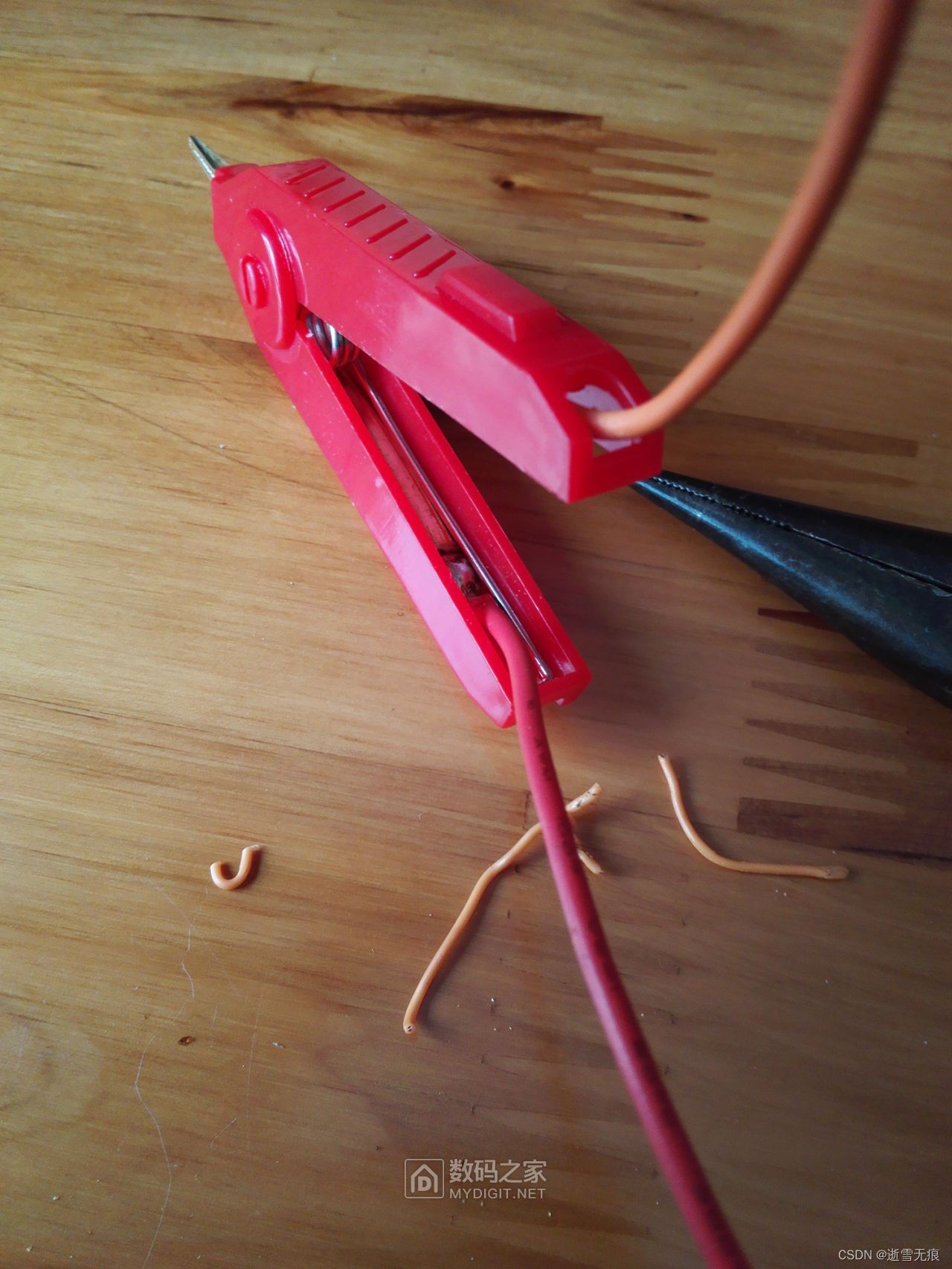

15、小心放入夹子内，弹簧不需放到位，请留意下红色线与弹簧长脚一端的关系

16、将网线圈向前推，弹簧这时会张开

17、将网线圈剪断并取出，弹簧完全张开

18、将弹簧向前顶到正确的位置，完成

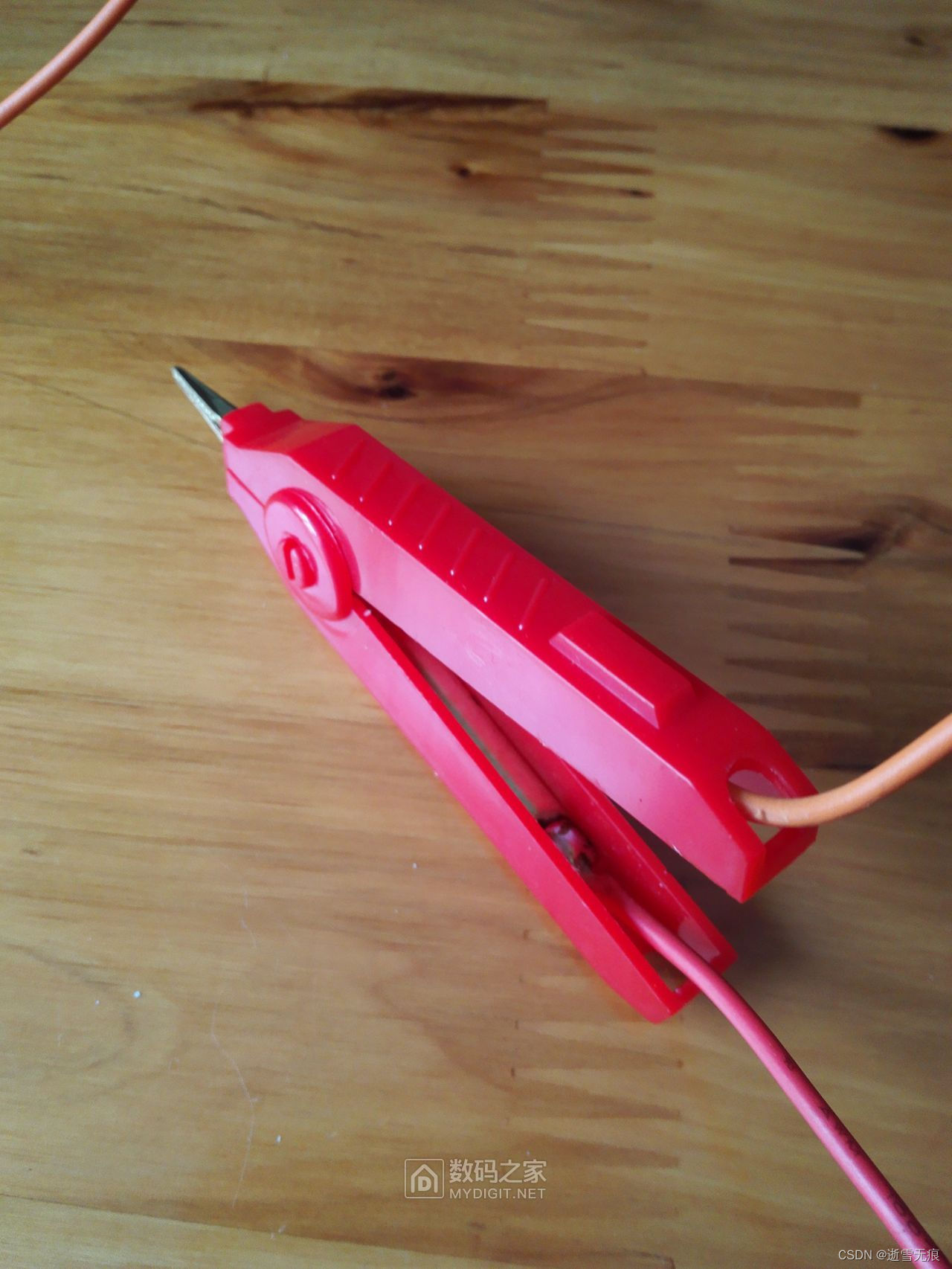

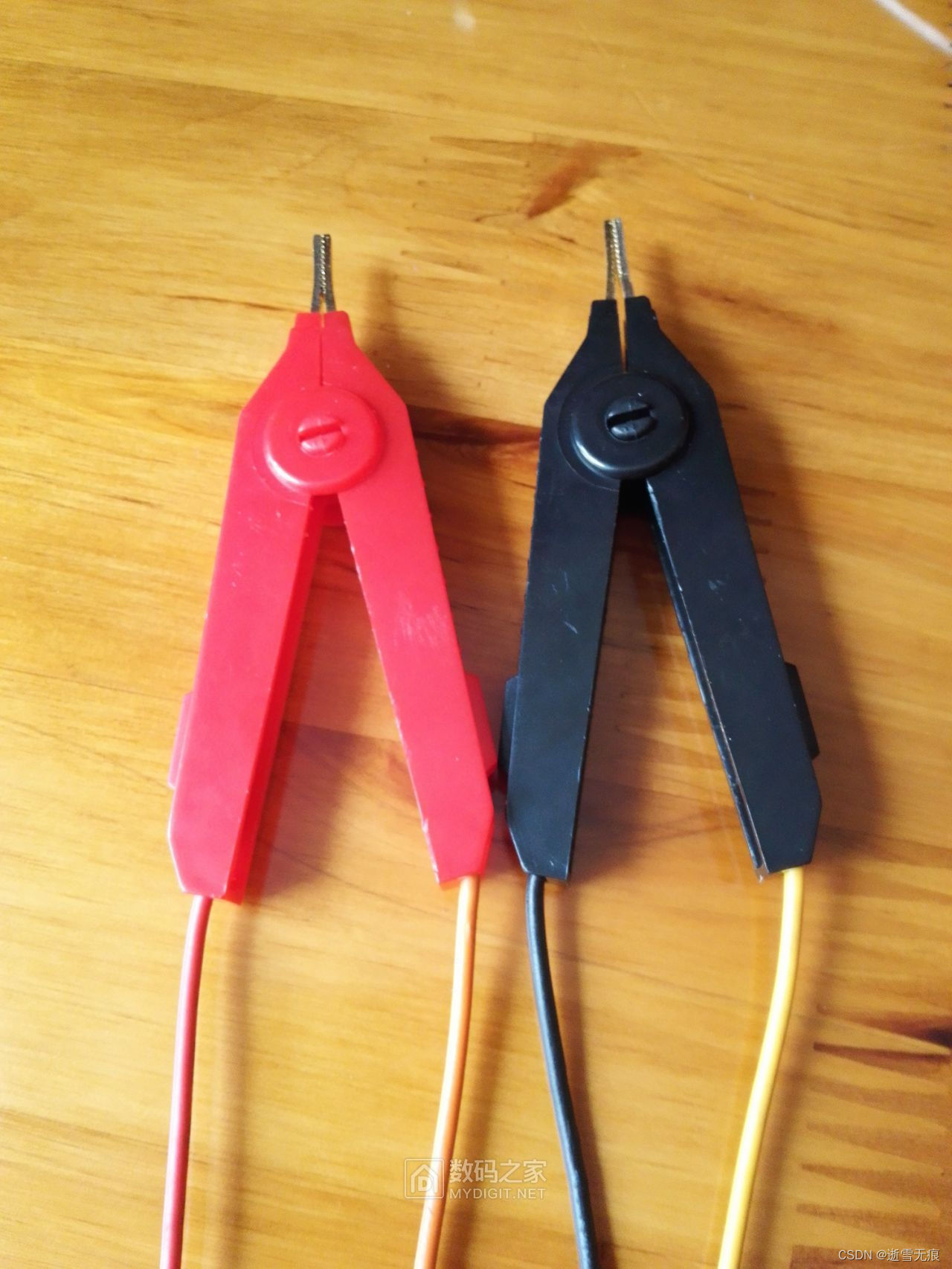

19、两个夹子都焊好了

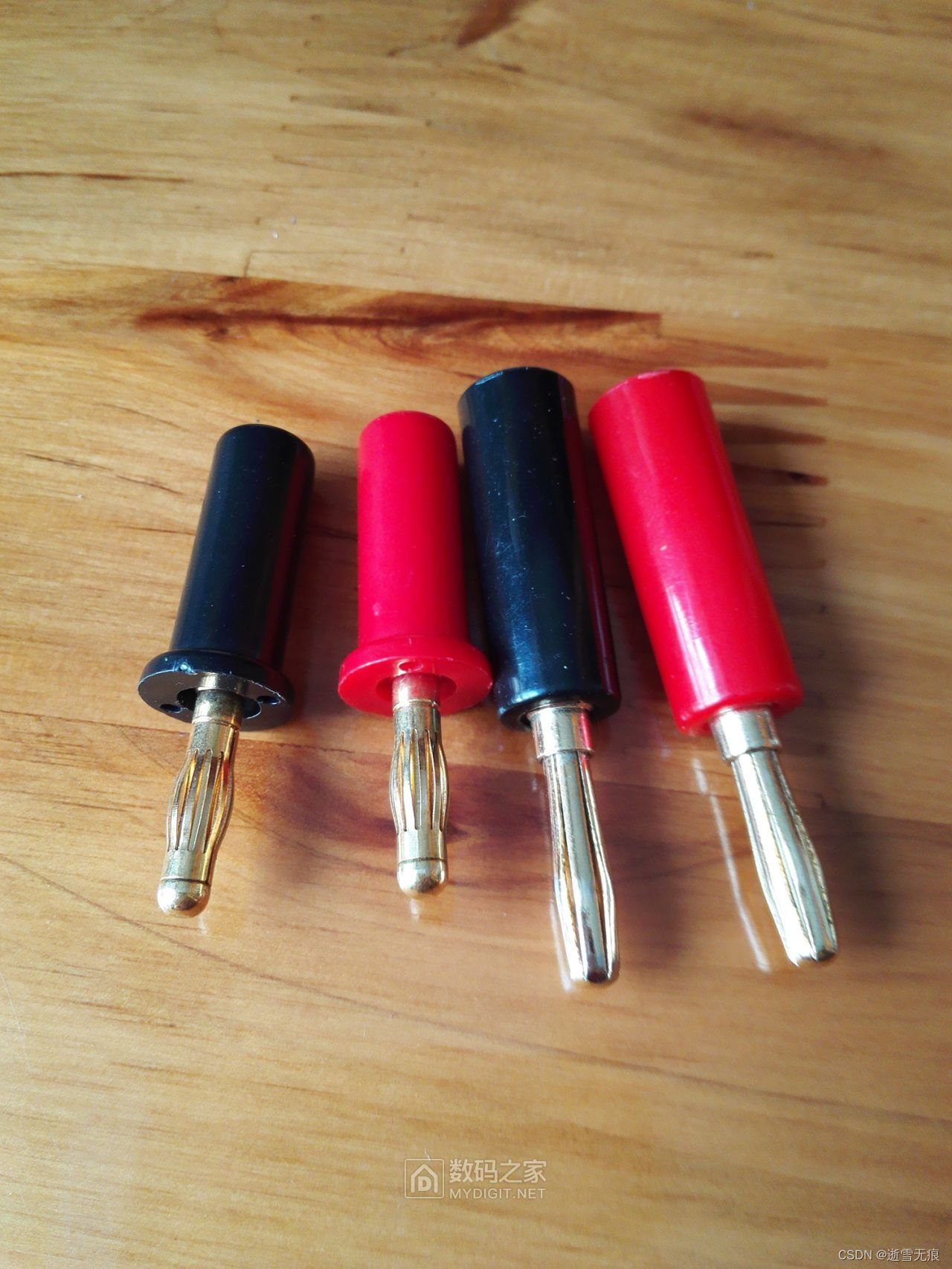

20、香蕉插头，买了两种4mm的，发现只有灯笼样子（图中短的）的才能插入万用表中

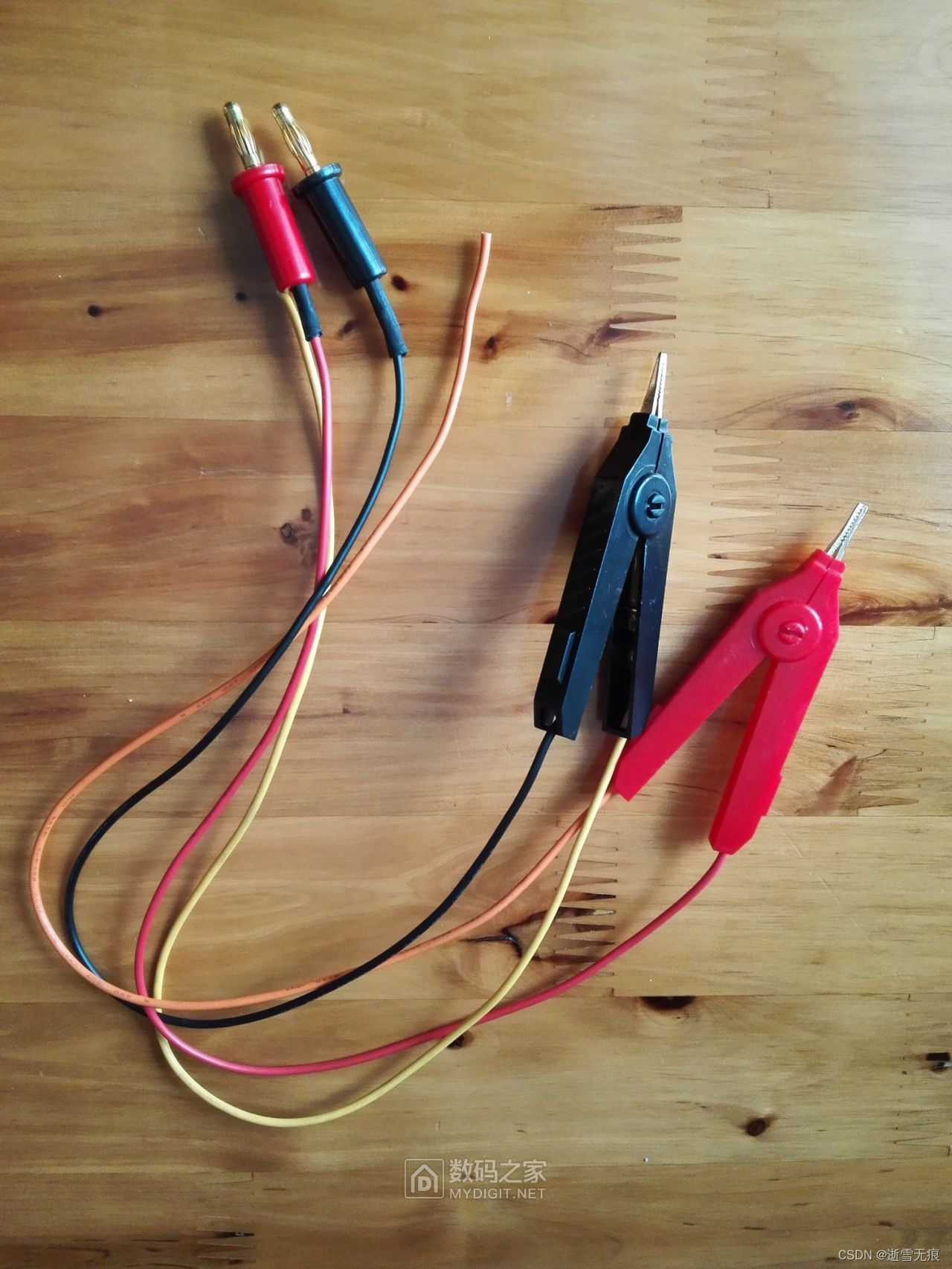

21、焊好香蕉插头，这个没技巧，不细说了。另外两根橙色黄色线，到时准备用UT的冷压端子做头，这样夹子也方便用于别的地方，这里就先凑活一下了

二、附件式毫欧表的制作

坛友们做过很多了，但说明上大多比较简单，下面也细细说下。原理就是测量电阻两端的电压，除以LM317提供的一个恒定电流值，得出电阻值。

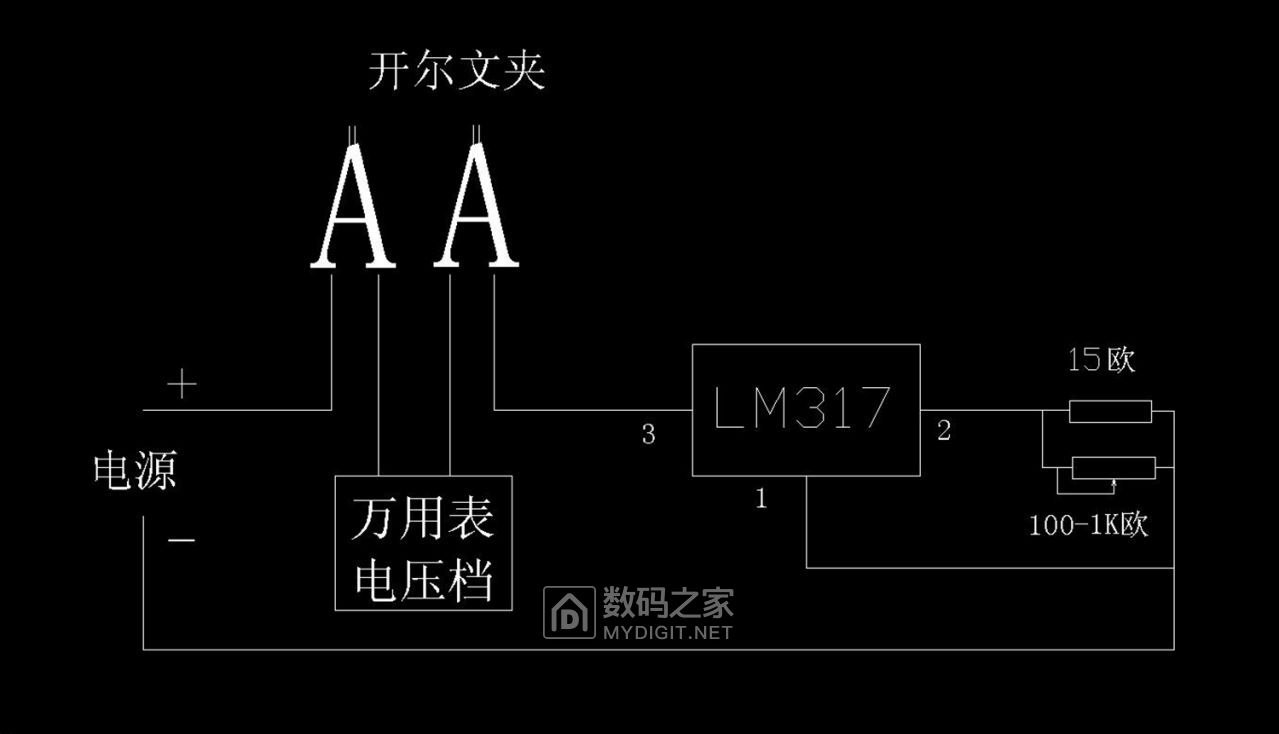

1、电路图及LM317的引脚

2、LM317恒流源电流计算方法：(以下的各项计算方法老手们可以忽略，新手们继续)
A：现在需要的是100mA的恒流值，计算如下：
I = 1.25÷(15//75) = 100mA。1.25是LM317的稳压值，15为15欧电阻，75是电位器提供的阻值75欧。15欧与75欧电阻并联后为12.5欧，所以电位器的选择上100欧～1K欧都是可以的。

B：恒流电阻功率的选择：
P = I×I×R = 100mA×100mA×12.5欧 = 0.125W，即电阻加电位器的功率总和为0.125W，因为电流比较小，电阻和电位器上的功率不用分开计算了，知道个大概值就可以了。我选了1/4W的金属膜电阻，当然功率大些热稳定性更好，同时金属膜电阻比碳膜电阻的稳定性更好。

C:三端稳压LM317承受的功率计算：
三端稳压LM317承受的功率P = U*I = (电源电压-被测电阻电压-1.25)*100mA的恒流值
例：电源电压 = 5V，被测电阻 = 0.05欧
计算：P = (5-0.05*0.1-1.25)*0.1 = 0.3745瓦，这个情况下不加散热片是没问题的。
例：电源电压= 12V，被测电阻= 0.05欧
计算：P = (12-0.05*0.1-1.25)*0.1 = 1.0745瓦，这个情况下不加散热片是有点问题的，1瓦功率下LM317已很烫，要加个小散热片。
例：电源电压 = 24V，被测电阻 = 0.05欧
计算：P = (24-0.05*0.1-1.25)*0.1 = 2.2745瓦，这个情况下要加个中等的散热片。

D、附件式毫欧表可测电阻的范围：这个范围与LM317可以稳定工作的最小电压差有关，LM317可以稳定工作的最小电压差约在2V左右，也就是说LM317两端的压差要确保在2V以上才能正常稳定工作，计算公式：2V = 电源电压-1.25-被测电阻两端电压
例：用单节锂电池为电源，电压以4V计算。4-1.25-2 = 0.75V，0.75/0.1 = 7.5欧。也就是最大能测7.5欧的电阻
例：电源电压5V，5-1.25-2 = 1.75V，1.75/0.1 = 17.5欧。故测量范围0～17.5欧
例：电源电压12V，12-1.25-2 = 8.75V，8.75/0.1= 87.5欧。故测量范围0～87.5欧（需加散热片）
例：电源电压24V，24-1.25-2 = 20.75V，20.75/0.1 = 207.5欧。故测量范围0～207.5欧（需加散热片）

E、被测电阻可承受的功率：看了上一条，可以测到200多欧的电阻，但不要高兴，还得考虑到被测电阻可承受的功率。
P = I*I*R=0.1*0.1*R
例：被测电阻为17.5欧、87.5欧、207.5欧
P = 0.1*0.1*17.5= 0.175瓦
P = 0.1*0.1*87.5＝0.875瓦
P = 0.1*0.1*207.5＝2.075瓦
可见在恒流情况下，被测电阻阻值越大，对应的被测电阻功率也需匹配，否则被测电阻有过热损坏的可能。

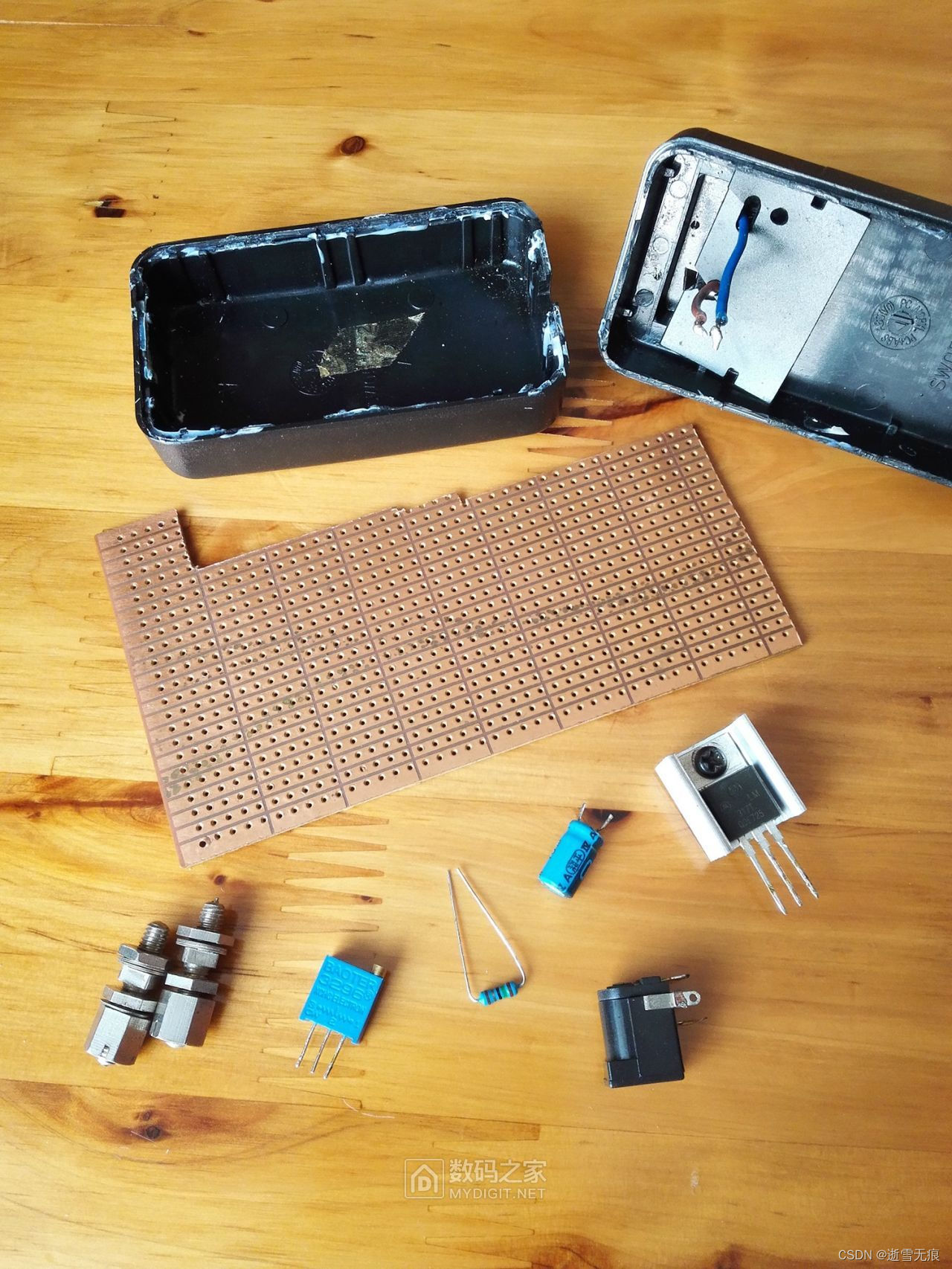

3、下面开始制作。主要材料：三端稳压LM317T、15欧电阻、100-1K电位器、10uF电容、DC插座、覆铜板、接线柱、外壳等

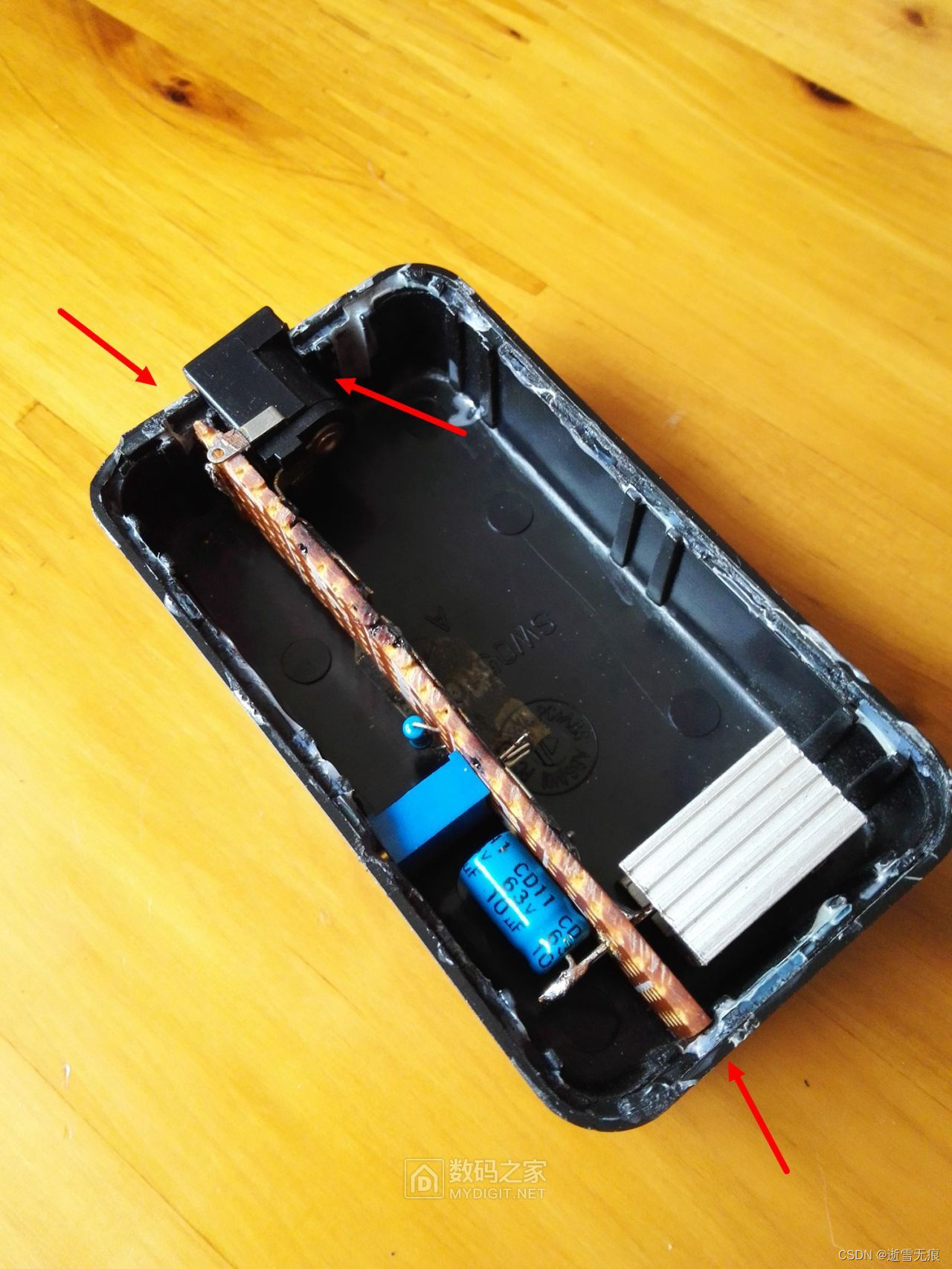

4、利用废电源作为毫欧表外壳。电路板的固定利用了电源内原有的卡位，DC插座利用了原电源的进线孔位，卡上后很服贴

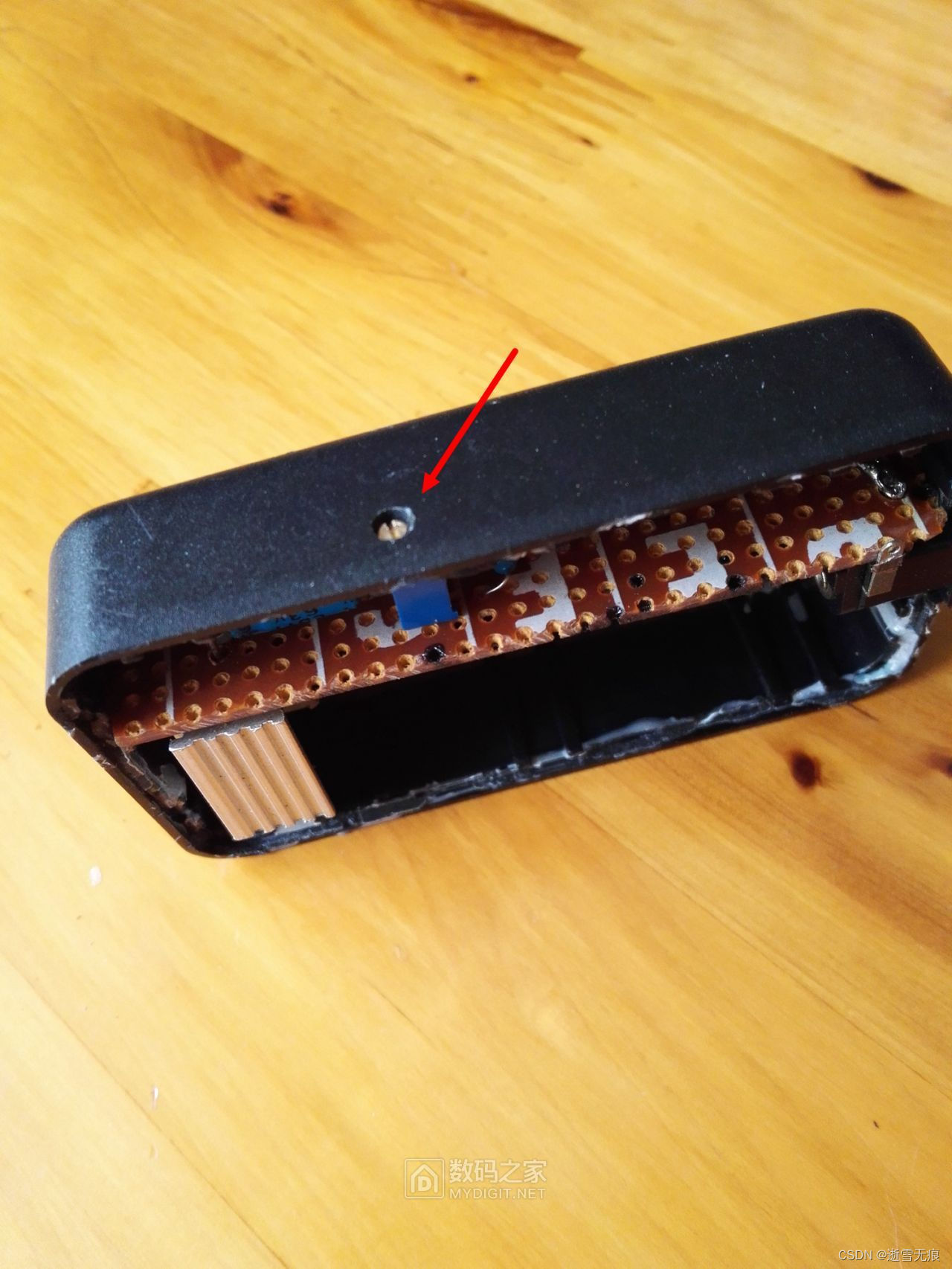

5、侧面开小孔，调节电位器用的。这个孔不太好测量，能打得这么准，我真佩服自已

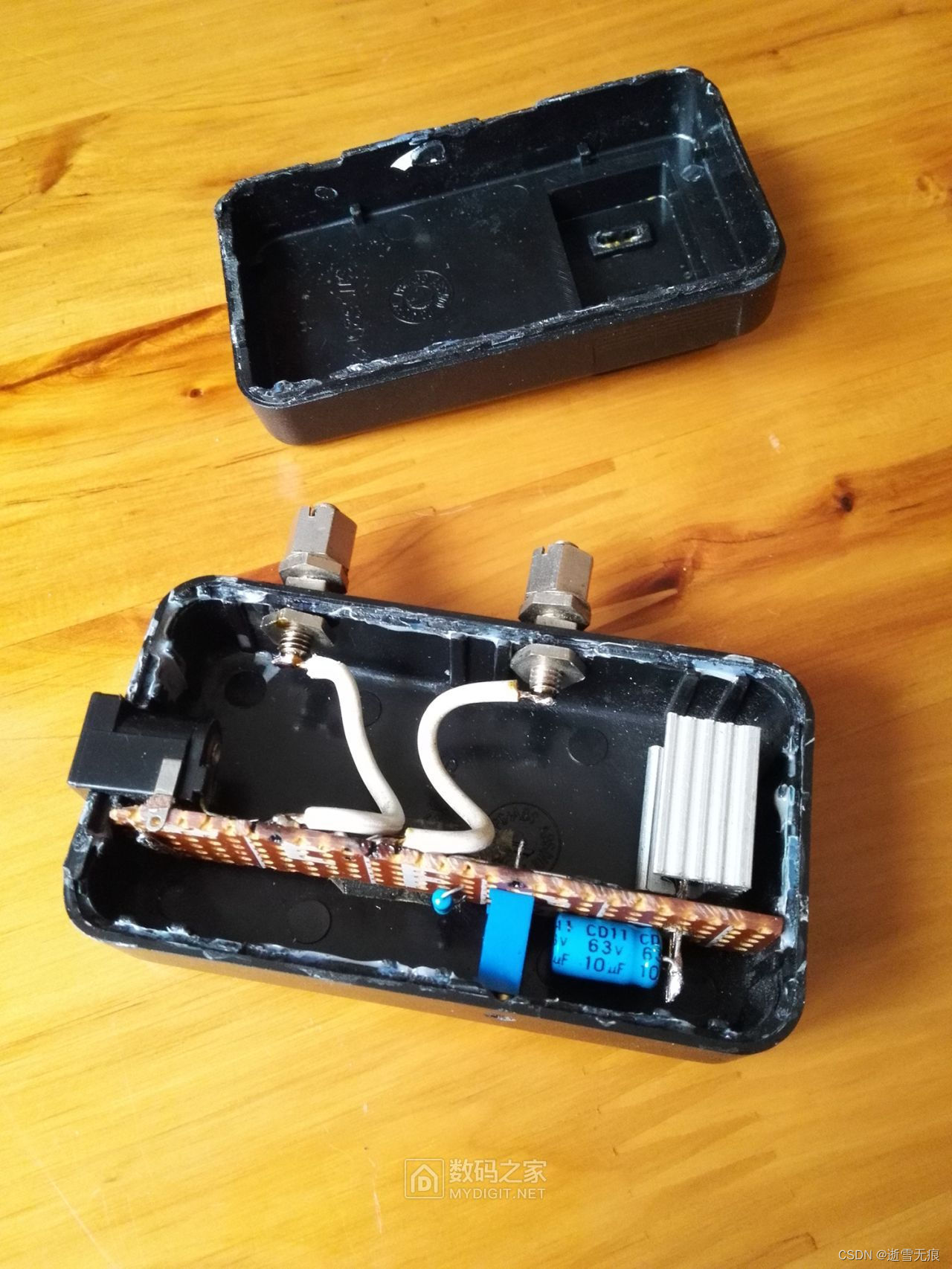

6、装上接线柱、连好线。电路板及连线因为比较简单，参照电路图焊接就可，这里不细说了

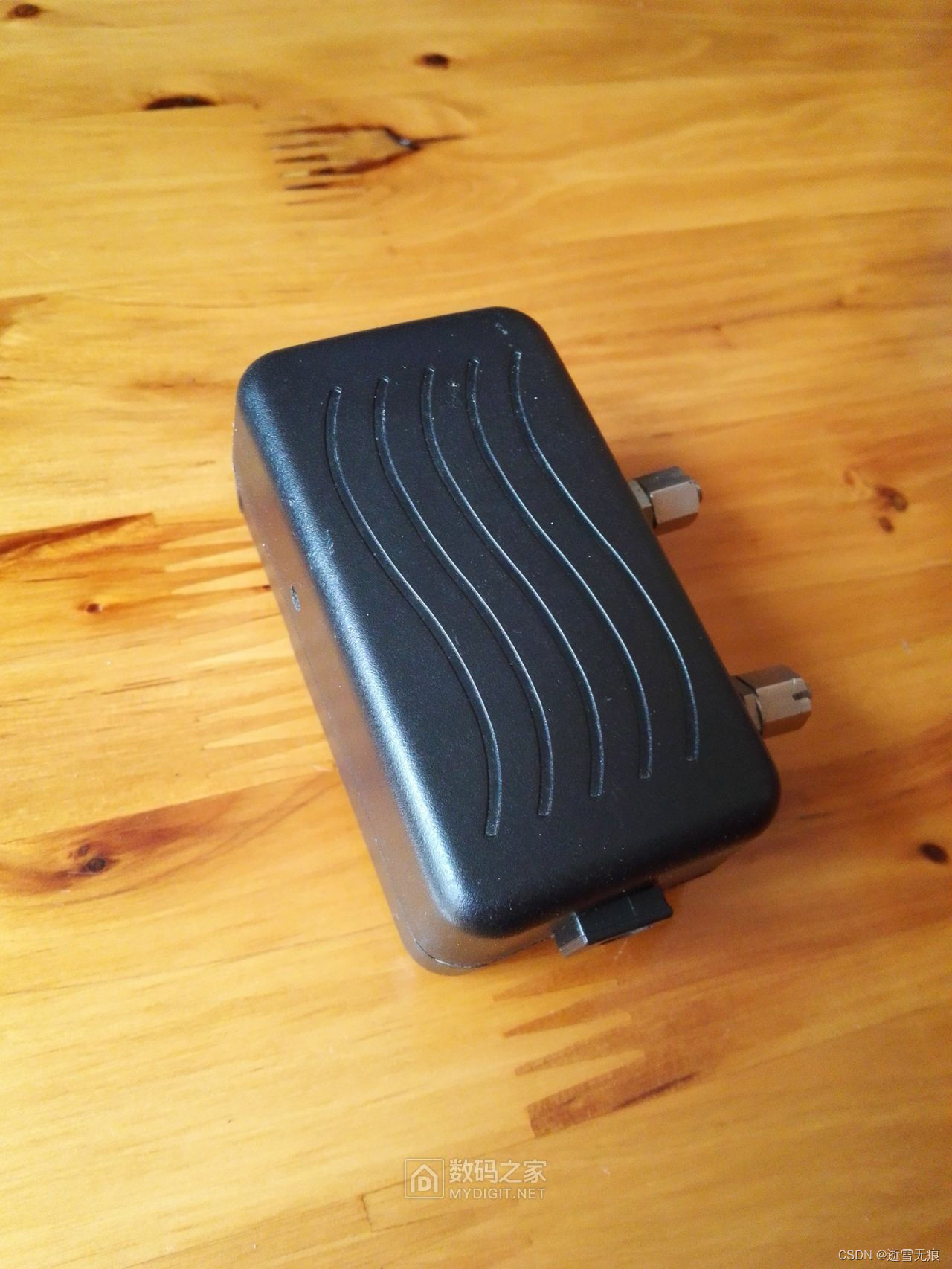

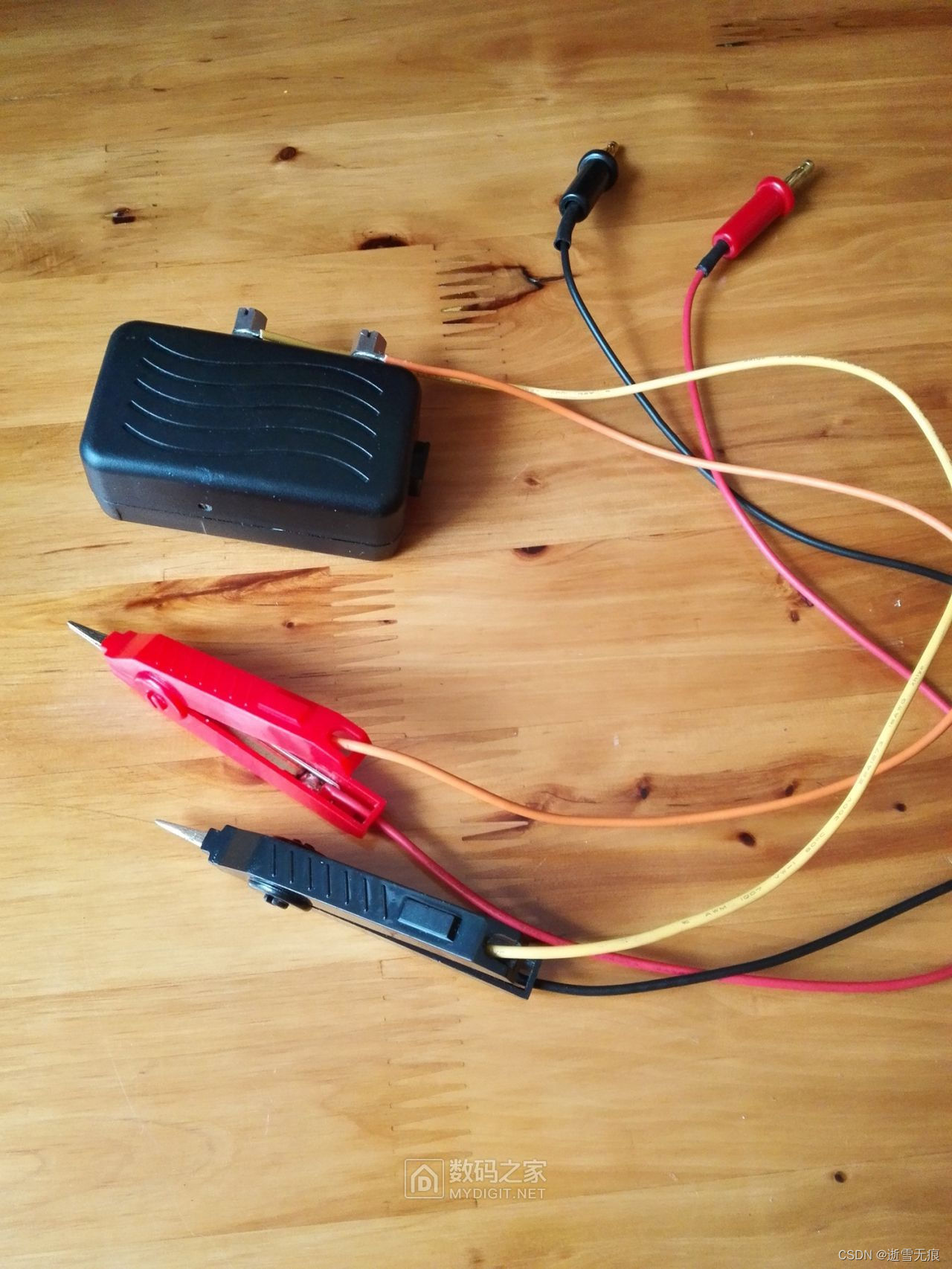

7、完成后的样子

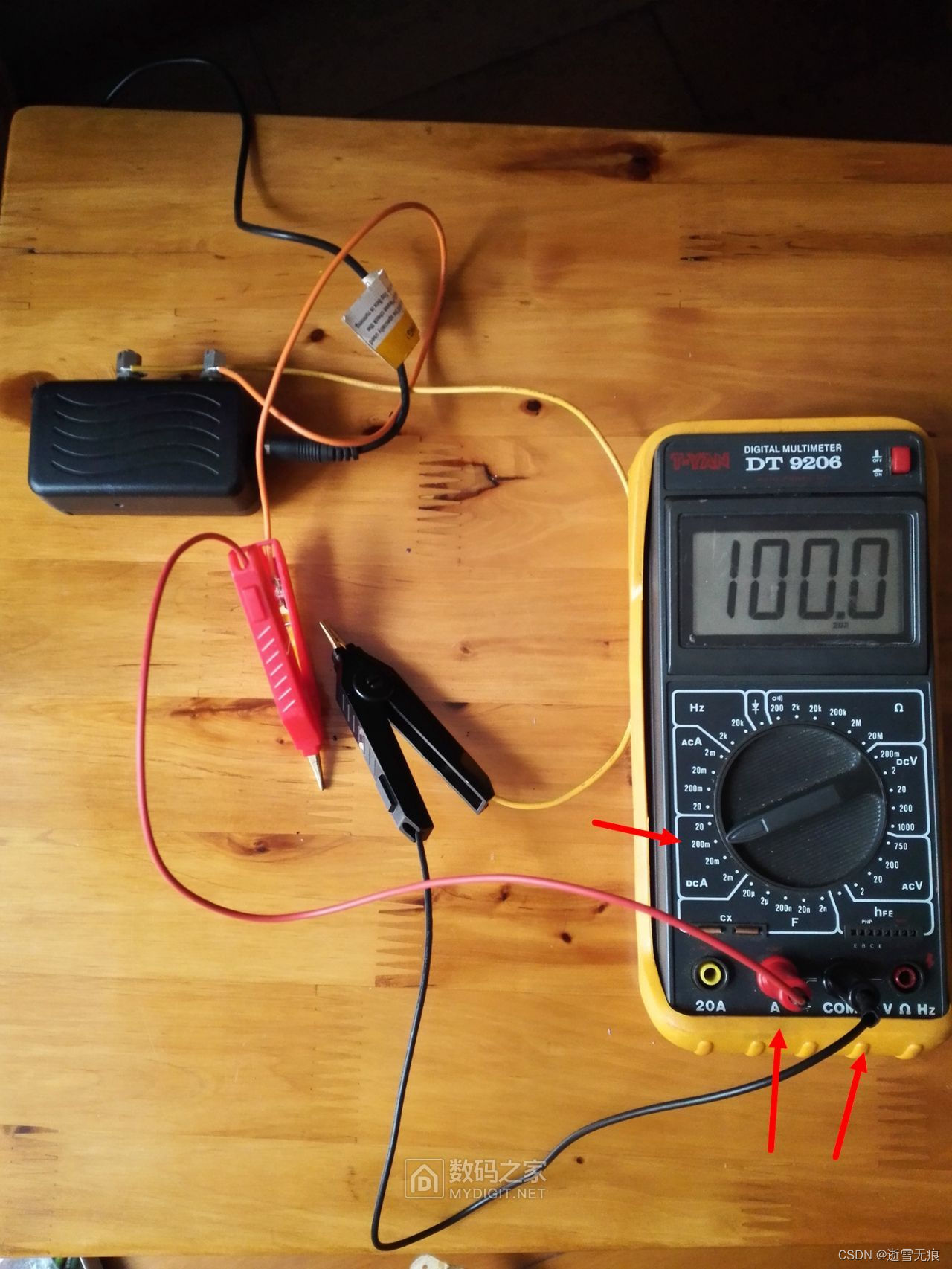

8、下面开始调整和测试。给附件式毫欧表加上5V电源，把开尔文夹的两根线（本例中为橙黄色线）接到接线柱上（注意正负极），红黑线香蕉插头插到万用表电流档（红黑插头先不插上，把万用表电流档分别接到两个开尔文夹也是一样的），调节附件式毫欧表的电位器，使万用表显示的电流为100mA，这时调整就完成了，当然有更高精度的表进行这个恒流值的调整就更好了。

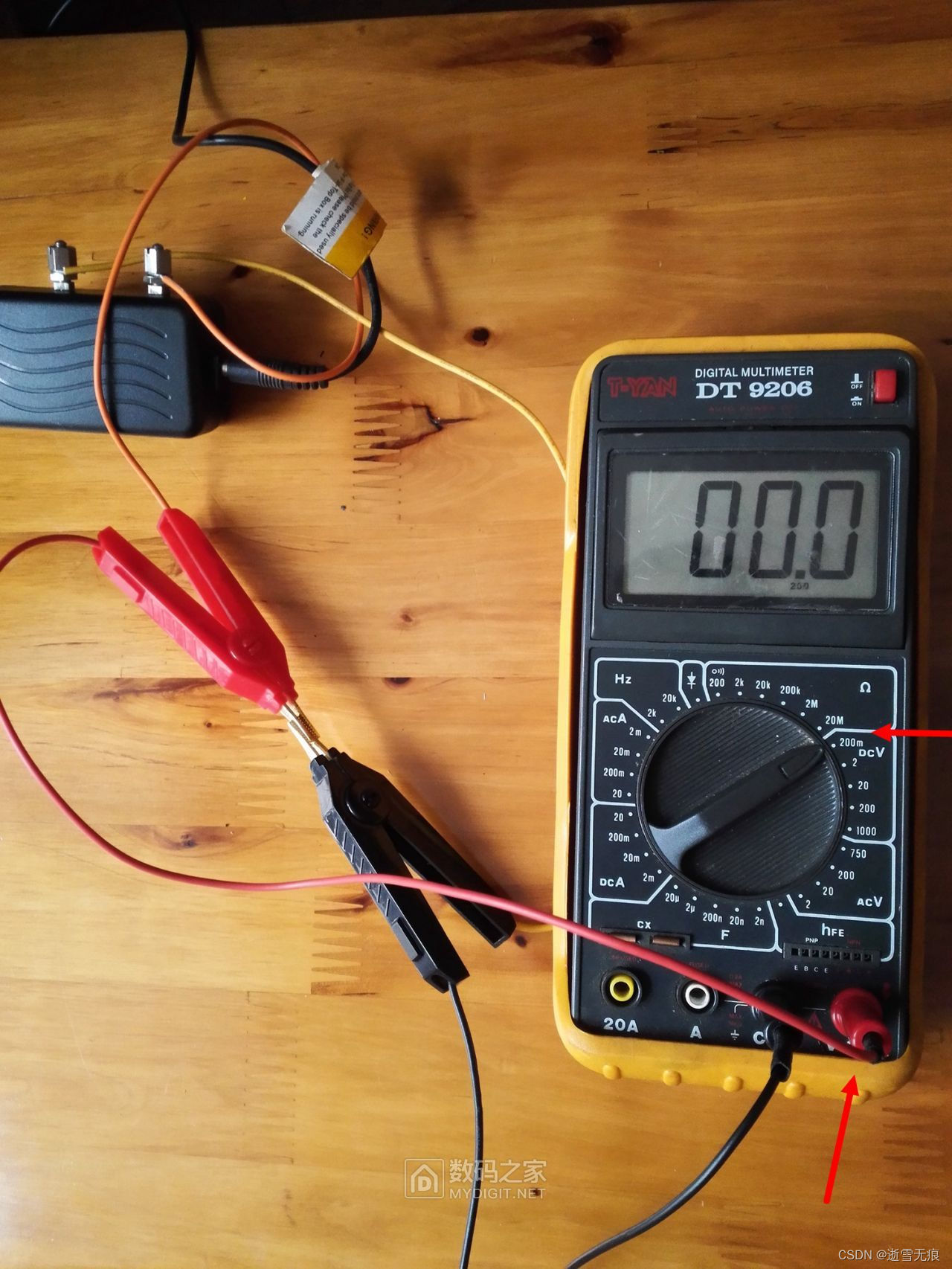

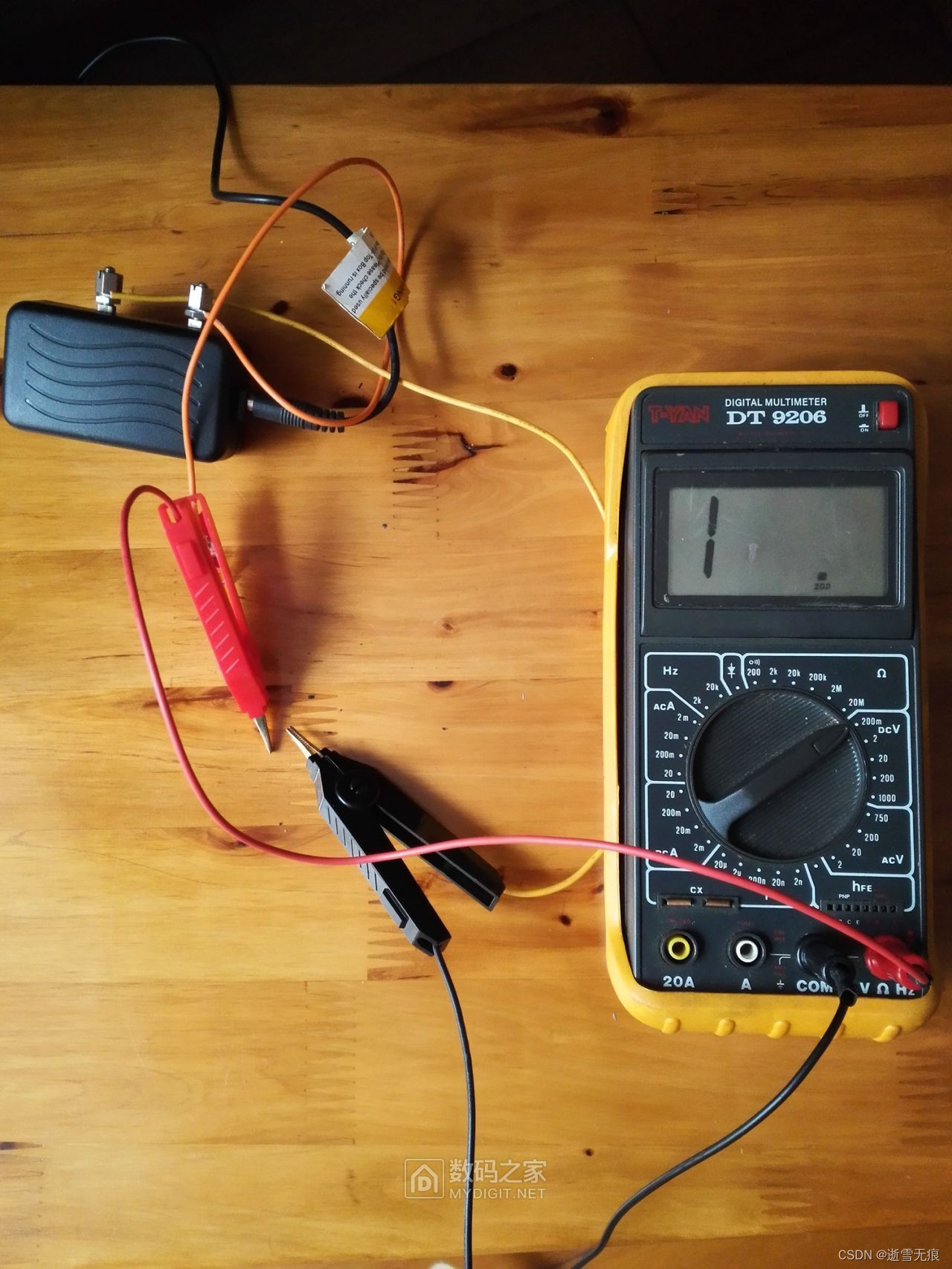

9、把红黑插头插到万用表电压档，200mV电压档。短接两个开尔文夹（请看图中的夹法，两个同名端要夹一起），万用表显示应为“0”（这里不能归零，一个是夹子的夹法问题，相当于测量了夹子的接触电阻，另一个原因是万用表的毫伏档不能归零，这个是万用表的问题了）；把两个开尔文夹分开，显示应为“1”。

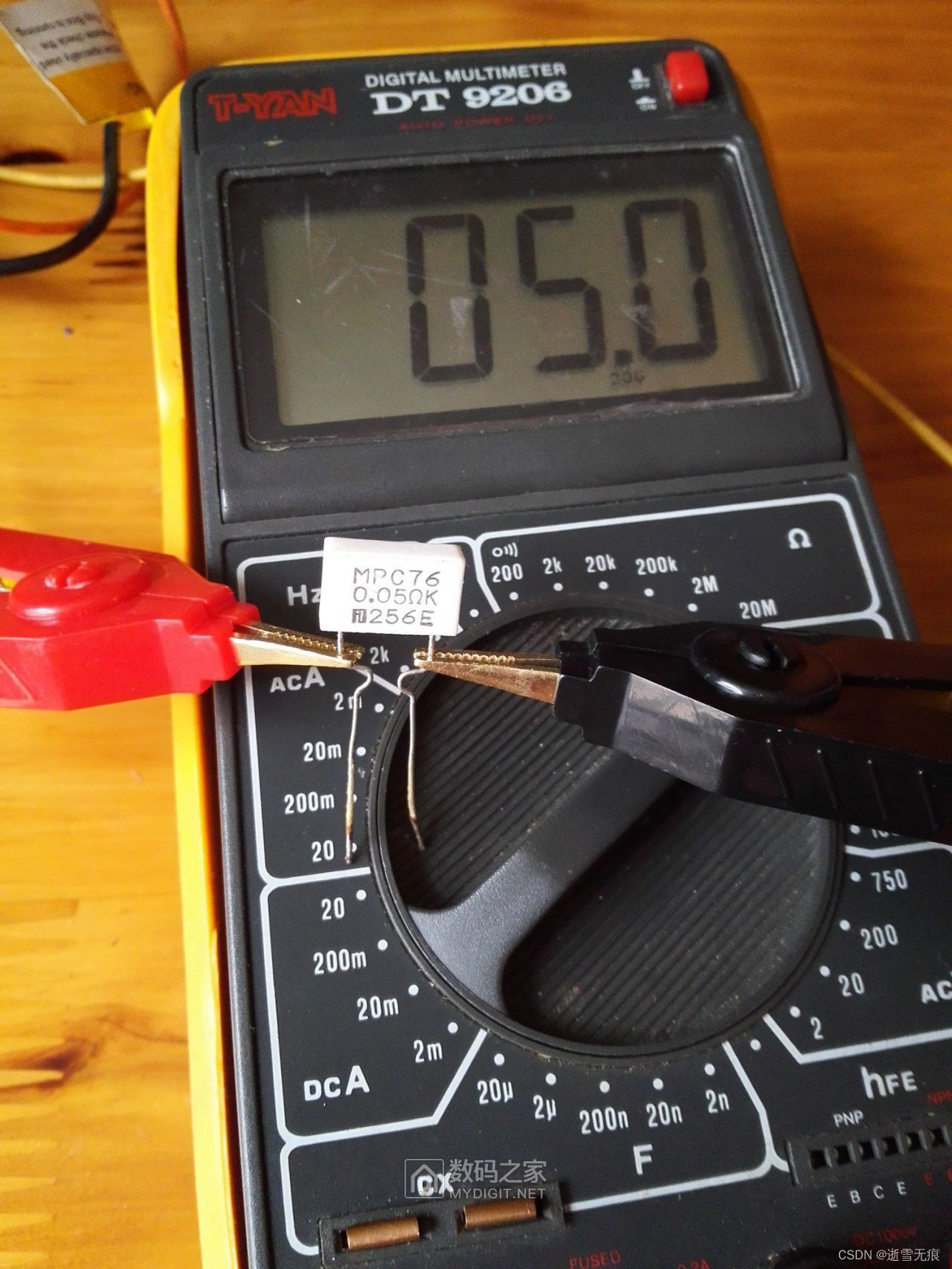

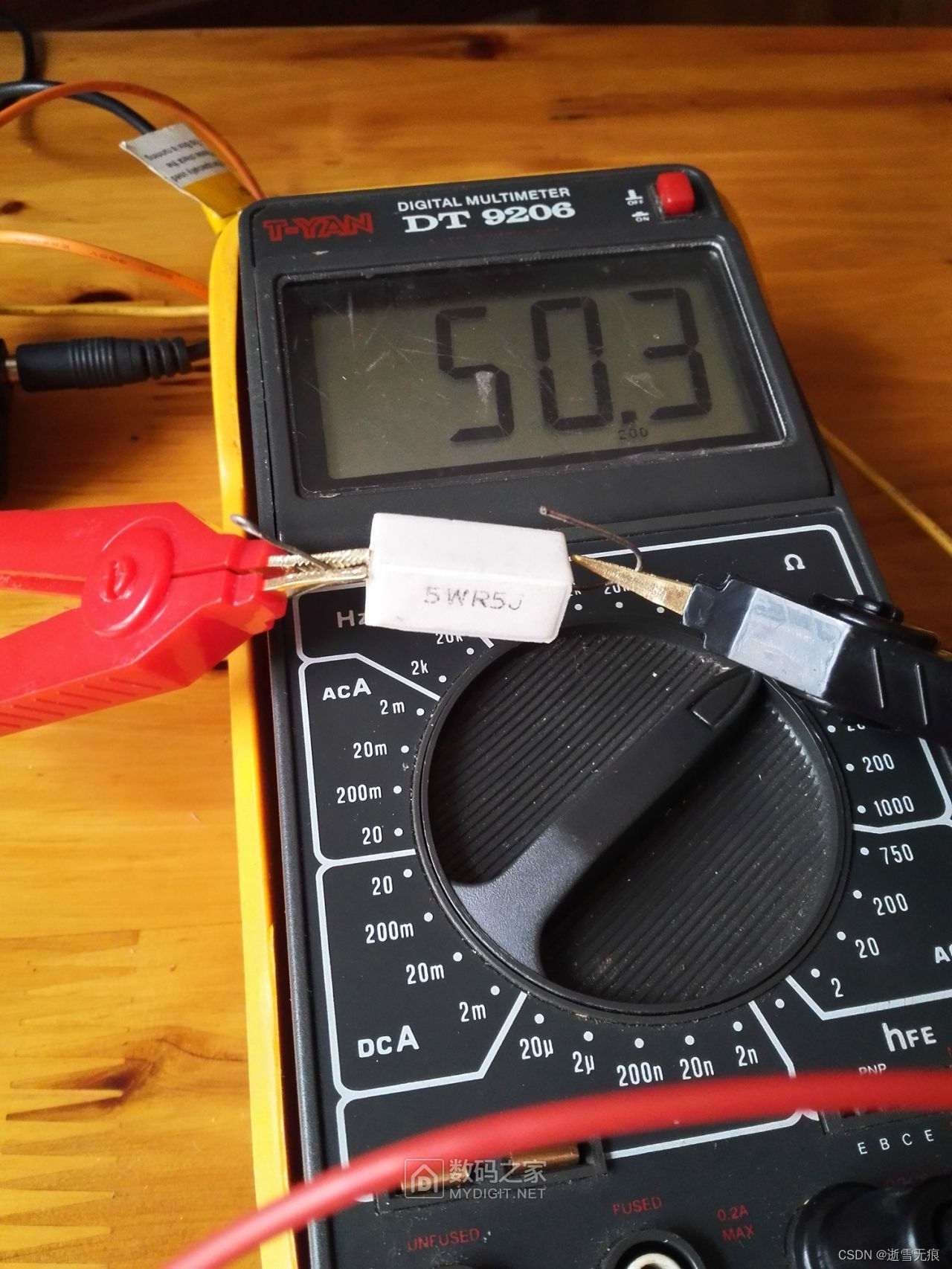

10、下面开始测试：电源电压5V，200mV电压档。0.05欧电阻，万用表显示为5.0mV，R = 5.0mV/100mA = 0.05欧 = 50毫欧，所以测得该电阻为50毫欧

11、0.5欧电阻，测得为503毫欧

12、0.1欧电阻，测得为100毫欧

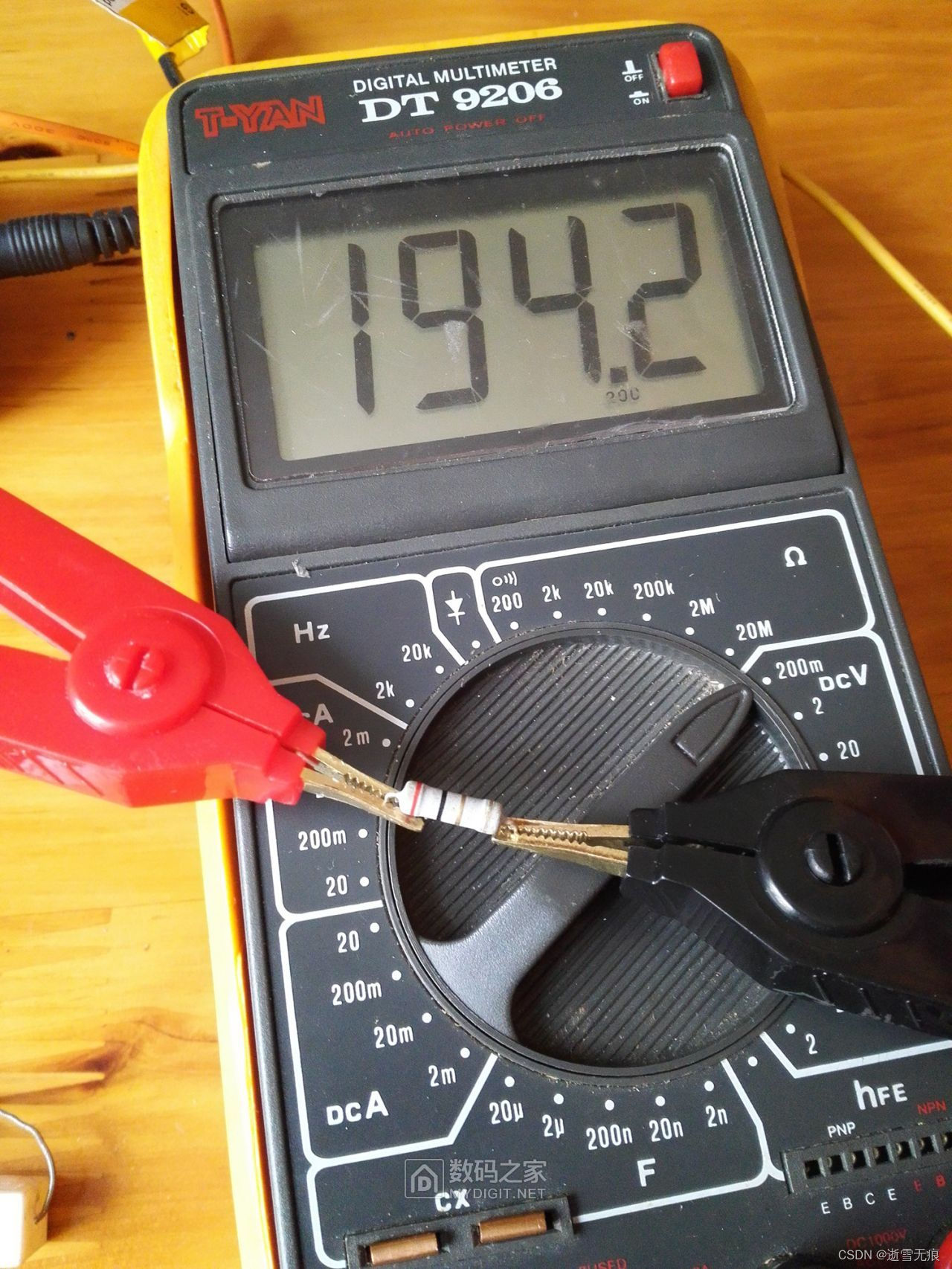

13、2欧电阻，测得为1942毫欧

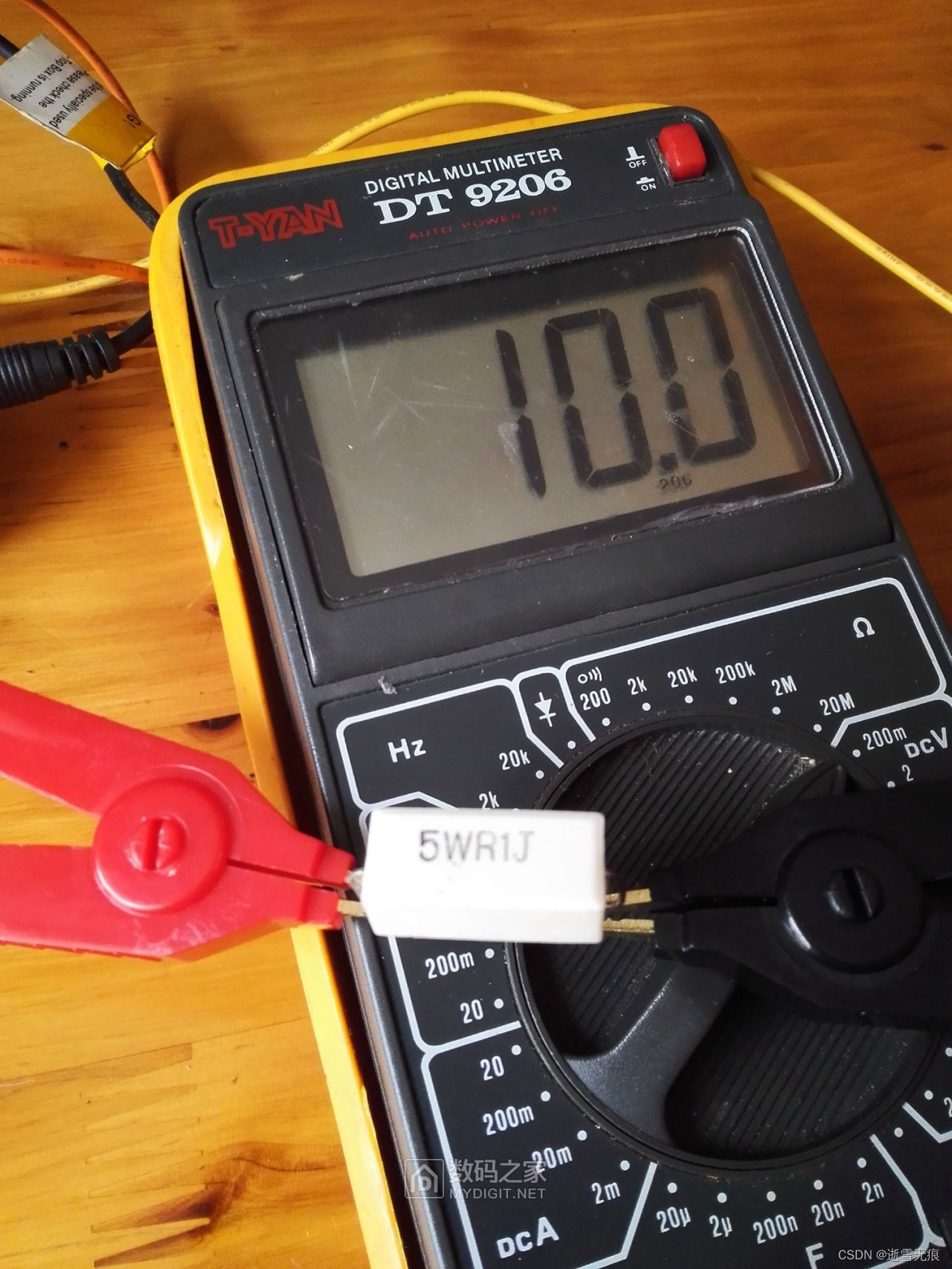

14、下面测大些的电阻。电源电压5V，2V电压档。10欧电阻，万用表显示为1.022V，R = 1.022V/0.1A = 10.22欧，所以测得该电阻为10.22欧

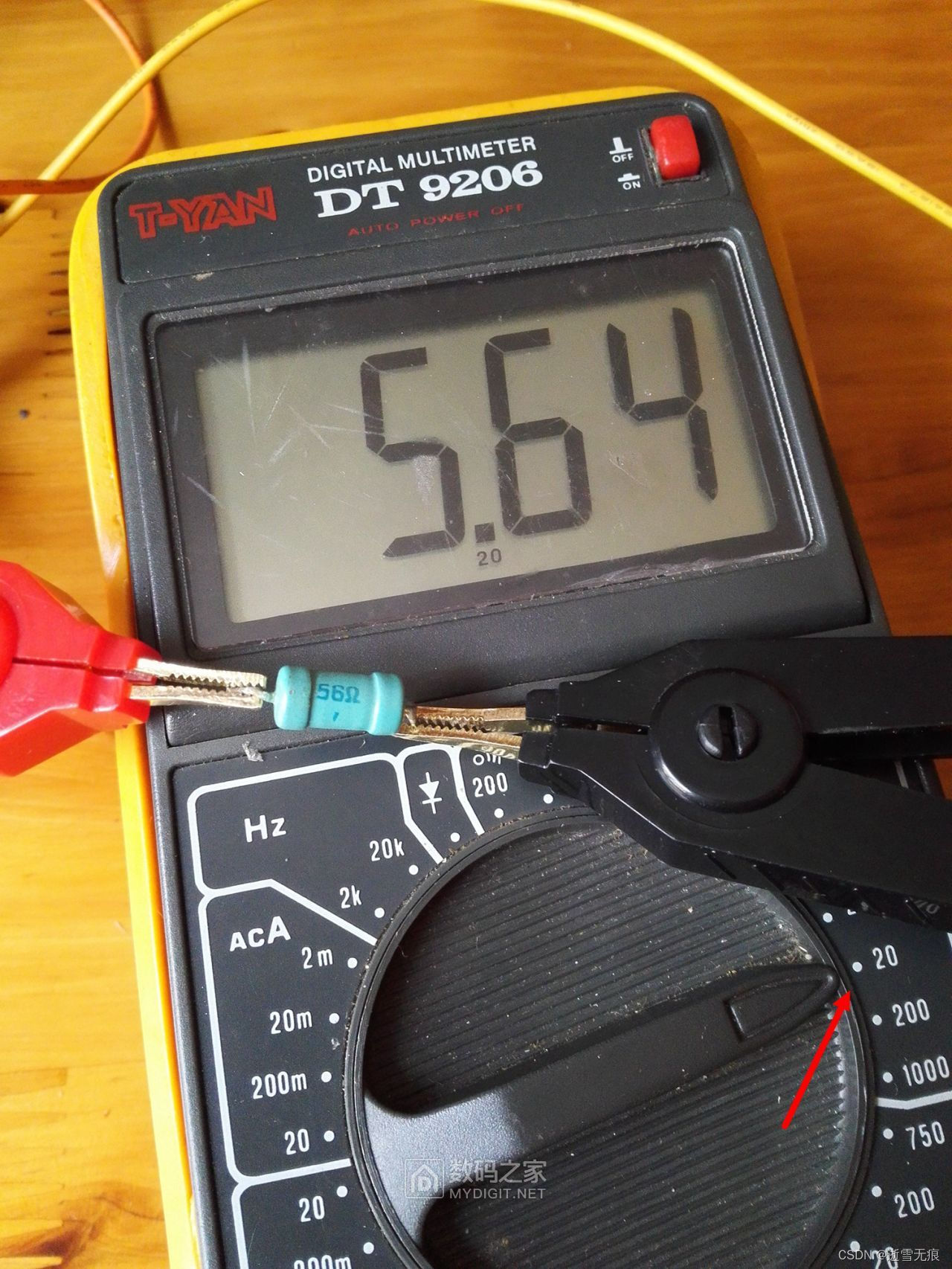

15、测再大些的电阻。电源电压12V，20V电压档。56欧电阻，测得为56.4欧
